Vastar 135W Rotary Tool Kit

1. ആമുഖം

Thank you for choosing the Vastar 135W Rotary Tool Kit. This versatile power tool is designed for a wide range of precision tasks, including grinding, cutting, engraving, drilling, and polishing. This manual provides essential information for safe operation, proper assembly, maintenance, and troubleshooting to ensure optimal performance and longevity of your tool.

പാക്കേജ് ഉള്ളടക്കം

Your Vastar Rotary Tool Kit includes:

• Vastar 135W Rotary Tool
• 211 Mechanical Grinding Accessories
• 3 Special Attachments
• 1 Flexible Shaft
• സംരക്ഷണ കവർ
• Horn-shaped Positioner
• ചുമക്കുന്ന കേസ്

ചിത്രം 1: ഓവർview of the Vastar Rotary Tool and Included Accessories

2. സുരക്ഷാ നിർദ്ദേശങ്ങൾ

Always observe basic safety precautions to reduce the risk of fire, electric shock, and personal injury when using this tool. Read all instructions carefully before operation.

പൊതു സുരക്ഷ

• വർക്ക് ഏരിയ സുരക്ഷ: നിങ്ങളുടെ ജോലിസ്ഥലം വൃത്തിയുള്ളതും നല്ല വെളിച്ചമുള്ളതുമായി സൂക്ഷിക്കുക. അലങ്കോലമായതോ ഇരുണ്ടതോ ആയ സ്ഥലങ്ങൾ അപകടങ്ങൾ ക്ഷണിച്ചുവരുത്തുന്നു. കത്തുന്ന ദ്രാവകങ്ങൾ, വാതകങ്ങൾ അല്ലെങ്കിൽ പൊടി എന്നിവയുടെ സാന്നിധ്യം പോലുള്ള സ്ഫോടനാത്മകമായ അന്തരീക്ഷത്തിൽ വൈദ്യുതി ഉപകരണങ്ങൾ പ്രവർത്തിപ്പിക്കരുത്.
• ഇലക്ട്രിക്കൽ സുരക്ഷ: പവർ ടൂൾ പ്ലഗുകൾ ഔട്ട്‌ലെറ്റുമായി പൊരുത്തപ്പെടണം. പ്ലഗിൽ ഒരിക്കലും ഒരു തരത്തിലും മാറ്റം വരുത്തരുത്. കോഡ് ദുരുപയോഗം ചെയ്യരുത്. പവർ ടൂൾ കൊണ്ടുപോകുന്നതിനോ വലിക്കുന്നതിനോ പ്ലഗ് അഴിക്കുന്നതിനോ ഒരിക്കലും കോഡ് ഉപയോഗിക്കരുത്. ചൂട്, എണ്ണ, മൂർച്ചയുള്ള അരികുകൾ അല്ലെങ്കിൽ ചലിക്കുന്ന ഭാഗങ്ങൾ എന്നിവയിൽ നിന്ന് കോഡ് അകറ്റി നിർത്തുക.
• വ്യക്തിഗത സുരക്ഷ: Always wear appropriate personal protective equipment (PPE), including safety glasses, hearing protection, and a dust mask. Dress properly; avoid loose clothing or jewelry that can get caught in moving parts.
• ഉപകരണ ഉപയോഗവും പരിചരണവും: പവർ ടൂൾ നിർബന്ധിച്ച് ഉപയോഗിക്കരുത്. നിങ്ങളുടെ ആപ്ലിക്കേഷന് അനുയോജ്യമായ പവർ ടൂൾ ഉപയോഗിക്കുക. എന്തെങ്കിലും ക്രമീകരണങ്ങൾ നടത്തുന്നതിനോ, ആക്‌സസറികൾ മാറ്റുന്നതിനോ, പവർ ടൂളുകൾ സൂക്ഷിക്കുന്നതിനോ മുമ്പ് പവർ സ്രോതസ്സിൽ നിന്ന് പ്ലഗ് വിച്ഛേദിക്കുക.
• പരിപാലനം: പവർ ടൂളുകളും അനുബന്ധ ഉപകരണങ്ങളും പരിപാലിക്കുക. ചലിക്കുന്ന ഭാഗങ്ങളുടെ തെറ്റായ ക്രമീകരണം അല്ലെങ്കിൽ ബൈൻഡിംഗ്, ഭാഗങ്ങളുടെ പൊട്ടൽ, പവർ ടൂളിൻ്റെ പ്രവർത്തനത്തെ ബാധിച്ചേക്കാവുന്ന മറ്റേതെങ്കിലും അവസ്ഥ എന്നിവ പരിശോധിക്കുക.

3. ഉൽപ്പന്നം കഴിഞ്ഞുview

Familiarize yourself with the components of your Vastar Rotary Tool for effective and safe operation.

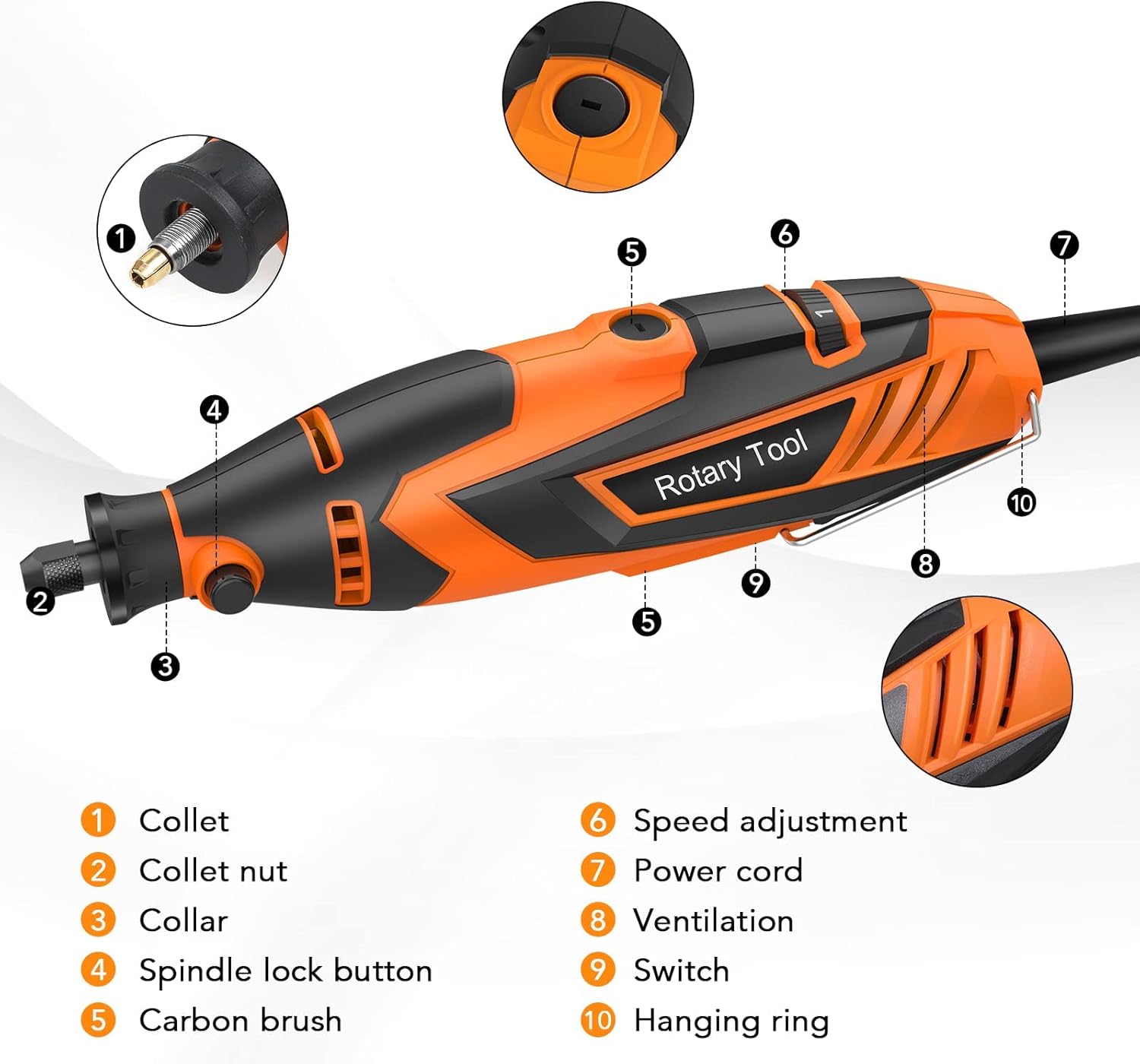

Figure 2: Vastar Rotary Tool Components

1. കോളെറ്റ്: Holds the accessory securely.
2. Collet Nut: Tightens the collet to secure the accessory.
3. കോളർ: Provides additional support and protection.
4. സ്പിൻഡിൽ ലോക്ക് ബട്ടൺ: Engages to lock the spindle for easy accessory changes.
5. കാർബൺ ബ്രഷ്: Essential component for motor operation (replaceable).
6. വേഗത ക്രമീകരണം: Dial to select one of 6 variable speeds.
7. പവർ കോർഡ്: Connects the tool to the electrical outlet.
8. വെൻ്റിലേഷൻ: Ensures proper cooling of the motor.
9. മാറുക: On/Off control for the tool.
10. തൂക്കിയിടുന്ന മോതിരം: സൗകര്യപ്രദമായ സംഭരണത്തിനായി.

4. അസംബ്ലിയും സജ്ജീകരണവും

4.1. ആക്സസറികൾ ഘടിപ്പിക്കൽ

Follow these steps to securely attach accessories to your rotary tool:

1. Press and hold the spindle lock button to lock the collet.
2. Rotate the black collet nut counter-clockwise to remove it.
3. Select the appropriate copper collet for your accessory and insert it first, followed by the accessory shaft.
4. Place the black collet nut back on and rotate it clockwise to tighten. Use the provided wrench to fully secure the accessory.

Figure 3: Accessory Installation Steps

4.2. Flexible Shaft Installation

The flexible shaft allows for greater precision and maneuverability in detailed work.

1. Ensure the rotary tool is unplugged.
2. Remove the collet nut and collet from the rotary tool as described in Section 4.1.
3. Insert the inner core of the flexible shaft into the rotary tool's chuck.
4. Tighten the flexible shaft's collar onto the rotary tool's threaded spindle.
5. At the other end of the flexible shaft, insert the desired accessory into the collet and tighten it with the provided wrench.

Figure 4: Flexible Shaft Installation

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

5.1. Power On/Off and Speed Adjustment

To turn the tool ON or OFF, use the main switch. The tool features a 6-stage variable speed control, allowing you to adjust the rotation speed from 8,000 RPM to 35,000 RPM. Select the appropriate speed for your material and accessory.

Figure 5: Speed Adjustment Dial and Switch

5.2. അപേക്ഷകൾ

The Vastar Rotary Tool is suitable for various applications. Always use the correct accessory and speed setting for the task.

Figure 6: Diverse Applications of the Rotary Tool

• ഡ്രില്ലിംഗ്: Use appropriate drill bits for wood, plastic, or soft metals. Ensure the workpiece is secured.
• മുറിക്കൽ: Utilize cutting discs for various materials. Always use the protection cover when cutting.
• Engraving/Carving: Select engraving bits for detailed work on wood, metal, or glass. The flexible shaft is ideal for these tasks.
• അരക്കൽ/മണൽ വാരൽ: Attach grinding stones or sanding bands for shaping, smoothing, or removing material.
• മിനുക്കുപണികൾ: Use felt wheels or polishing accessories with polishing compound to achieve a smooth, shiny finish.
• Cleaning/Deburring: Wire brushes can be used for rust removal or cleaning metal surfaces.

6. പരിപാലനം

Regular maintenance ensures the longevity and optimal performance of your Vastar Rotary Tool.

6.1. കാർബൺ ബ്രഷ് മാറ്റിസ്ഥാപിക്കൽ

The carbon brushes are wear-and-tear parts and need to be replaced periodically. It is recommended to check the carbon brush wear every 2 months. Replace the carbon brush when it is worn to 1/4 of its original length.

Figure 7: Carbon Brush Wear Indicator

കാർബൺ ബ്രഷുകൾ മാറ്റിസ്ഥാപിക്കാൻ:

1. പവർ സ്രോതസ്സിൽ നിന്ന് ഉപകരണം അൺപ്ലഗ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
2. Use a key or small screwdriver to open the carbon brush cover by turning it counter-clockwise.
3. Remove the old carbon brush.
4. Insert the new carbon brush.
5. Close the carbon brush cover by turning it clockwise with the key.

Figure 8: Carbon Brush Replacement Steps

6.2 ജനറൽ ക്ലീനിംഗ്

After each use, unplug the tool and clean any dust or debris from the ventilation openings and the tool body using a soft cloth or brush. Do not use harsh chemicals or abrasive cleaners.

7. പ്രശ്‌നപരിഹാരം

This section addresses common issues you might encounter with your rotary tool.

8 സ്പെസിഫിക്കേഷനുകൾ

Technical specifications for the Vastar 135W Rotary Tool Kit.

9. വാറൻ്റിയും പിന്തുണയും

Vastar products are manufactured to high-quality standards. For warranty information, technical support, or service inquiries, please refer to the contact information provided with your purchase or visit the official Vastar webസൈറ്റ്.

ഏതെങ്കിലും വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങിയതിന്റെ തെളിവ് സൂക്ഷിക്കുക.
