Elitech ECB-3000 Electric Control Box User Manual

ആമുഖം

The Elitech ECB-3000 is an integrated electrical control box specifically designed for temperature management in cold rooms, seafood machines, and chillers. It provides precise control over cooling, defrosting, fan operation, and lighting. Constructed with an ABS flame-retardant material shell, it offers good waterproofing, a durable design, and stable, reliable performance. This manual provides essential information for the safe and effective operation of your ECB-3000 control box.

സുരക്ഷാ വിവരങ്ങൾ

പരിക്കുകളോ കേടുപാടുകളോ തടയുന്നതിന് ഇൻസ്റ്റാളേഷനും പ്രവർത്തനത്തിനും മുമ്പ് എല്ലാ സുരക്ഷാ മുന്നറിയിപ്പുകളും നിർദ്ദേശങ്ങളും ശ്രദ്ധാപൂർവ്വം വായിക്കുക.

• Ensure the power supply matches the specifications (220V) of the ECB-3000 before connecting.
• All electrical connections must be performed by a qualified electrician in accordance with local and national electrical codes.
• Do not operate the device with wet hands or in excessively humid environments.
• Do not open the control box unless power is disconnected. There are no user-serviceable parts inside.
• Keep the device away from direct sunlight, heat sources, and corrosive substances.
• വൈദ്യുതാഘാതം തടയാൻ ശരിയായ ഗ്രൗണ്ടിംഗ് ഉറപ്പാക്കുക.

ഉൽപ്പന്നം കഴിഞ്ഞുview

The Elitech ECB-3000 features a user-friendly interface with a digital display and intuitive buttons for setting parameters. It integrates multiple control functions into a single robust unit.

ചിത്രം 1: മുൻഭാഗം view of the Elitech ECB-3000 Electric Control Box, showing the main display and control buttons.

ചിത്രം 2: ക്ലോസപ്പ് view of the ECB-3000's digital display, 'SET' button, 'Cool' and 'Defrost' indicators, and 'Start/Stop' buttons.

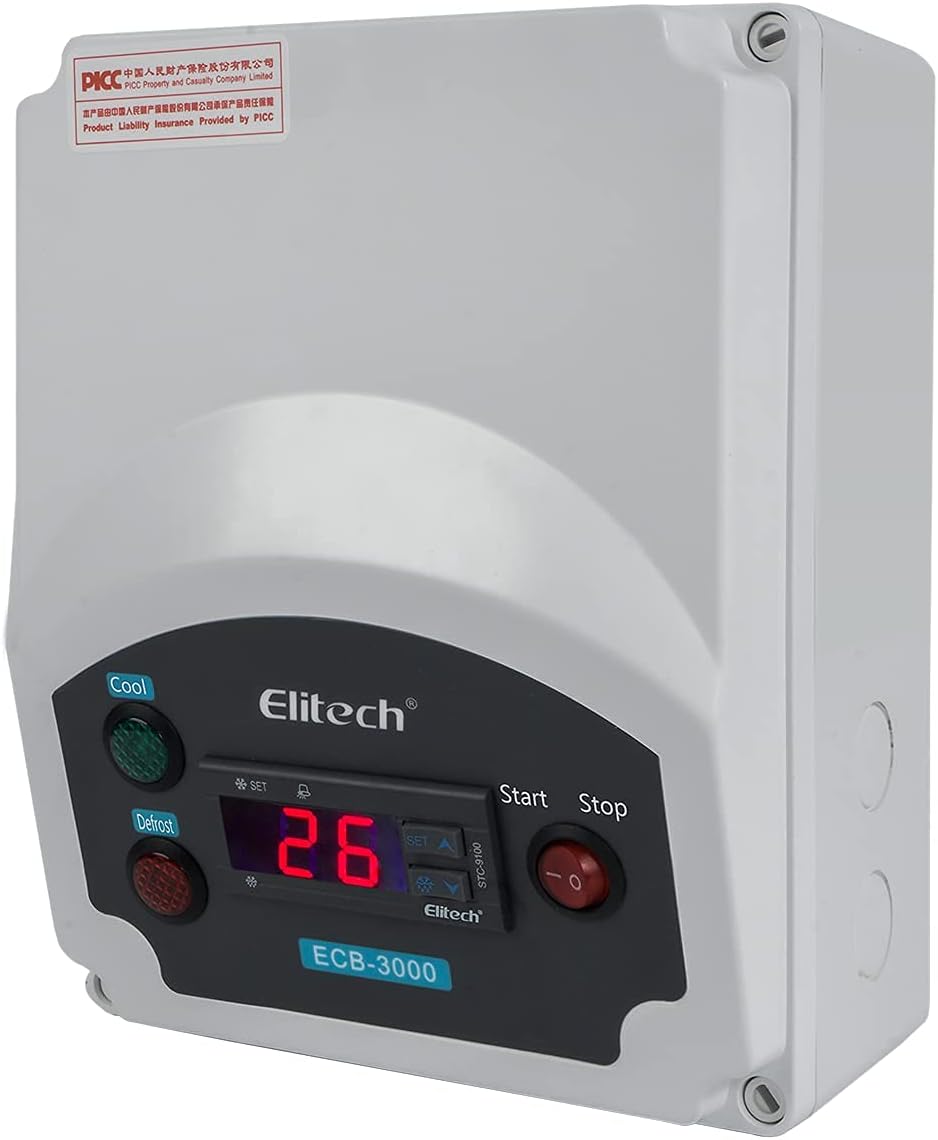

ചിത്രം 3: കോണാകൃതിയിലുള്ളത് view of the ECB-3000, highlighting its compact and robust design suitable for various installations.

സജ്ജമാക്കുക

Follow these steps for proper installation of the ECB-3000 control box:

1. മൗണ്ടിംഗ്: Choose a suitable location for mounting the control box, ensuring it is protected from direct water spray and excessive vibration. Use appropriate fasteners to secure the box to a stable surface.
2. വയറിംഗ്: Carefully connect the power supply (220V), temperature sensors, compressor, defrost heater, fan, and light according to the wiring diagram provided with your unit. Ensure all connections are secure and insulated.
3. സെൻസർ പ്ലേസ്മെന്റ്: Install the temperature sensor(s) in the desired location within the cold room or chiller to accurately measure the ambient temperature.
4. പ്രാരംഭ പവർ-അപ്പ്: Once all connections are verified, apply power to the unit. The digital display should illuminate.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

അടിസ്ഥാന പ്രവർത്തനം

• പവർ ഓൺ/ഓഫ്: Use the 'Start' (green) and 'Stop' (red) buttons on the front panel to turn the control box functions on or off.
• ഡിസ്പ്ലേ: The main digital display shows the current temperature measured by the sensor.

താപനില നിയന്ത്രണം

The ECB-3000 supports both refrigeration and heating conversion functions. Parameters can be continuously modified during operation.

• ക്രമീകരണ താപനില: Press the 'SET' button to enter the temperature setting mode. Use the Up/Down arrow buttons to adjust the desired temperature setpoint. Press 'SET' again to confirm.
• താപനില വ്യത്യാസം: The unit adopts a temperature differential control method. This means the compressor will turn on when the temperature rises above the setpoint plus the differential, and turn off when it drops below the setpoint. Refer to the detailed parameter settings in the full technical manual for adjusting the differential.

ഡിഫ്രോസ്റ്റ് പ്രവർത്തനം

The control box manages automatic defrost cycles to prevent ice buildup on the evaporator.

• ഡിഫ്രോസ്റ്റ് സൂചകം: The 'Defrost' indicator light will illuminate when the defrost cycle is active.
• Defrost Parameters: Defrost frequency, duration, and termination temperature can be configured through the manager menu. Consult the full technical manual for access and adjustment of these advanced parameters.

ഫാൻ, ലൈറ്റ് നിയന്ത്രണം

• ഫാൻ പ്രവർത്തനം: The fan operation is typically linked to the compressor cycle or can be independently controlled based on configured parameters.
• പ്രകാശ നിയന്ത്രണം: The light output can be manually switched or configured to operate automatically based on door switches or other inputs, depending on the wiring and parameter settings.

മെയിൻ്റനൻസ്

Regular maintenance ensures the longevity and optimal performance of your ECB-3000 control box.

• വൃത്തിയാക്കൽ: Periodically wipe the exterior of the control box with a soft, damp തുണി. അബ്രാസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്. വൃത്തിയാക്കുന്നതിന് മുമ്പ് യൂണിറ്റ് ഓഫ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
• Connections Check: Annually, or as needed, inspect all electrical connections for tightness and signs of corrosion. Ensure power is disconnected before performing this check.
• സെൻസർ പരിശോധന: Verify that temperature sensors are clean and properly positioned.
• വെൻ്റിലേഷൻ: Ensure that the control box is not obstructed and has adequate ventilation to prevent overheating.

ട്രബിൾഷൂട്ടിംഗ്

This section addresses common issues you might encounter with the ECB-3000.

For issues not listed here or if problems persist, please contact Elitech customer support.

സ്പെസിഫിക്കേഷനുകൾ

വാറൻ്റിയും പിന്തുണയും

For warranty information and technical support, please contact Elitech Technology, Inc. directly. Details regarding specific warranty periods and terms are typically provided with the product packaging or can be obtained from the manufacturer's official webസൈറ്റ്.

Please retain your proof of purchase for any warranty claims. For returns, a 15-day refund/replacement policy may apply, subject to the seller's terms and conditions.

എലിടെക് ടെക്നോളജി, Inc.
For contact information, please visit the official Elitech webസൈറ്റ് അല്ലെങ്കിൽ നിങ്ങളുടെ ഉൽപ്പന്നത്തിൽ ഉൾപ്പെടുത്തിയിരിക്കുന്ന ഡോക്യുമെന്റേഷൻ പരിശോധിക്കുക.
