1. സുരക്ഷാ നിർദ്ദേശങ്ങൾ
തീ, വൈദ്യുതാഘാതം, വ്യക്തിപരമായ പരിക്കുകൾ എന്നിവ കുറയ്ക്കുന്നതിന് വൈദ്യുത ഉപകരണങ്ങൾ ഉപയോഗിക്കുമ്പോൾ എല്ലായ്പ്പോഴും അടിസ്ഥാന സുരക്ഷാ മുൻകരുതലുകൾ പാലിക്കുക. ഈ ഉൽപ്പന്നം പ്രവർത്തിപ്പിക്കുന്നതിന് മുമ്പ് എല്ലാ നിർദ്ദേശങ്ങളും വായിക്കുക.
- വർക്ക് ഏരിയ സുരക്ഷ: ജോലിസ്ഥലം വൃത്തിയുള്ളതും നല്ല വെളിച്ചമുള്ളതുമായി സൂക്ഷിക്കുക. അലങ്കോലമായതോ ഇരുണ്ടതോ ആയ പ്രദേശങ്ങൾ അപകടങ്ങൾ ക്ഷണിച്ചുവരുത്തുന്നു. കത്തുന്ന ദ്രാവകങ്ങൾ, വാതകങ്ങൾ അല്ലെങ്കിൽ പൊടി എന്നിവയുടെ സാന്നിധ്യം പോലുള്ള സ്ഫോടനാത്മകമായ അന്തരീക്ഷത്തിൽ വൈദ്യുതി ഉപകരണങ്ങൾ പ്രവർത്തിപ്പിക്കരുത്.
- ഇലക്ട്രിക്കൽ സുരക്ഷ: പവർ ടൂൾ പ്ലഗുകൾ ഔട്ട്ലെറ്റുമായി പൊരുത്തപ്പെടണം. പ്ലഗിൽ ഒരിക്കലും ഒരു തരത്തിലും മാറ്റം വരുത്തരുത്. കോഡ് ദുരുപയോഗം ചെയ്യരുത്. പവർ ടൂൾ കൊണ്ടുപോകുന്നതിനോ വലിക്കുന്നതിനോ പ്ലഗ് അഴിക്കുന്നതിനോ ഒരിക്കലും കോഡ് ഉപയോഗിക്കരുത്. ചൂട്, എണ്ണ, മൂർച്ചയുള്ള അരികുകൾ അല്ലെങ്കിൽ ചലിക്കുന്ന ഭാഗങ്ങൾ എന്നിവയിൽ നിന്ന് കോഡ് അകറ്റി നിർത്തുക.
- വ്യക്തിഗത സുരക്ഷ: എപ്പോഴും കണ്ണിന് സംരക്ഷണം നൽകുക. ദീർഘനേരം പ്രവർത്തിക്കുമ്പോൾ ശ്രവണ സംരക്ഷണം ഉപയോഗിക്കുക. ശരിയായി വസ്ത്രം ധരിക്കുക; അയഞ്ഞ വസ്ത്രങ്ങളോ ആഭരണങ്ങളോ ഒഴിവാക്കുക. നീളമുള്ള മുടി സുരക്ഷിതമായി സൂക്ഷിക്കുക.
- ഉപകരണ ഉപയോഗവും പരിചരണവും: പവർ ടൂൾ നിർബന്ധിച്ച് ഉപയോഗിക്കരുത്. നിങ്ങളുടെ ആപ്ലിക്കേഷന് അനുയോജ്യമായ പവർ ടൂൾ ഉപയോഗിക്കുക. എന്തെങ്കിലും ക്രമീകരണങ്ങൾ നടത്തുന്നതിനോ, ആക്സസറികൾ മാറ്റുന്നതിനോ, പവർ ടൂളുകൾ സൂക്ഷിക്കുന്നതിനോ മുമ്പ് പവർ സ്രോതസ്സിൽ നിന്ന് പ്ലഗ് വിച്ഛേദിക്കുക.
- പരിപാലനം: നിങ്ങളുടെ പവർ ടൂൾ ഒരേ പോലെയുള്ള റീപ്ലേസ്മെൻ്റ് ഭാഗങ്ങൾ മാത്രം ഉപയോഗിച്ച് ഒരു യോഗ്യതയുള്ള റിപ്പയർ വ്യക്തിയെക്കൊണ്ട് സർവീസ് ചെയ്യൂ. ഇത് പവർ ടൂളിൻ്റെ സുരക്ഷ ഉറപ്പാക്കും.
2. ഉൽപ്പന്നം കഴിഞ്ഞുview
The Ferm Impact Drill PDM 1016 is a powerful corded electric tool designed for drilling into various materials, including wood, metal, and masonry. It features an impact function for harder materials and a reverse rotation for versatility.

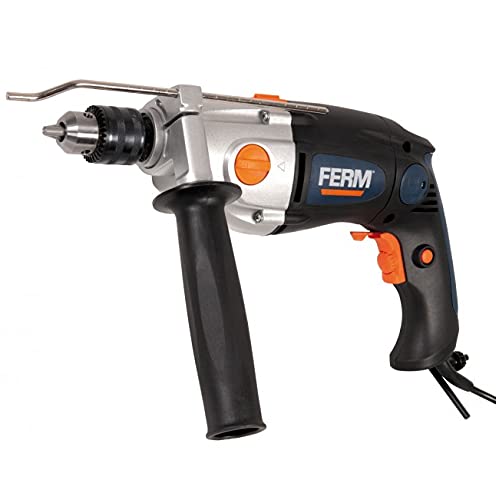

ചിത്രം 1: മൊത്തത്തിൽ view of the Ferm Impact Drill PDM 1016. This image illustrates the main body, chuck, and handle of the drill.
പ്രധാന ഘടകങ്ങൾ:
- ചക്ക്: Holds the drill bit securely. This model features a 13mm keyed chuck.
- ചക്ക് കീ: Used to tighten and loosen the chuck for changing drill bits.
- ട്രിഗർ സ്വിച്ച്: ഡ്രിൽ സജീവമാക്കുന്നു.
- ലോക്ക്-ഓൺ ബട്ടൺ: ട്രിഗർ പിടിക്കാതെ തുടർച്ചയായ പ്രവർത്തനത്തിനായി.
- ഫോർവേഡ്/റിവേഴ്സ് സ്വിച്ച്: ഭ്രമണ ദിശ മാറ്റുന്നു.
- Drill/Impact Mode Selector: Switches between standard drilling and impact drilling.
- സഹായ ഹാൻഡിൽ: പ്രവർത്തന സമയത്ത് അധിക പിടുത്തവും നിയന്ത്രണവും നൽകുന്നു.
- ഡെപ്ത് സ്റ്റോപ്പ്: കൃത്യമായ ഡ്രില്ലിംഗ് ഡെപ്ത് സജ്ജമാക്കാൻ ഉപയോഗിക്കുന്നു.
Note: Additional images detailing specific components would be included here if available.
3. സജ്ജീകരണം
3.1 ഓക്സിലറി ഹാൻഡിൽ ഘടിപ്പിക്കൽ
- Unscrew the auxiliary handle counter-clockwise until it is loose enough to slide over the drill's chuck.
- Position the handle to your desired angle for comfortable and secure grip.
- Tighten the handle by screwing it clockwise until it is firmly secured.
3.2 ഡെപ്ത് സ്റ്റോപ്പ് ഇൻസ്റ്റാൾ ചെയ്യുന്നു
- ഓക്സിലറി ഹാൻഡിലിലെ ദ്വാരത്തിലൂടെ ഡെപ്ത് സ്റ്റോപ്പ് റോഡ് തിരുകുക.
- Adjust the rod to the desired drilling depth. The tip of the drill bit should extend beyond the end of the depth stop by the desired depth.
- Secure the depth stop by tightening the screw or clamp on the auxiliary handle.
3.3 ഡ്രിൽ ബിറ്റുകൾ ചേർക്കലും നീക്കം ചെയ്യലും
- പവർ സ്രോതസ്സിൽ നിന്ന് ഡ്രിൽ അൺപ്ലഗ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- Insert the chuck key into one of the holes on the chuck.
- Rotate the chuck key counter-clockwise to open the chuck jaws.
- ഡ്രിൽ ബിറ്റ് പൂർണ്ണമായും ചക്കിലേക്ക് തിരുകുക, അത് മധ്യത്തിലാണെന്ന് ഉറപ്പാക്കുക.
- Rotate the chuck key clockwise to tighten the chuck jaws firmly around the drill bit. Remove the chuck key immediately after tightening.
- To remove a drill bit, reverse the tightening process.
4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
4.1 പവർ ഓൺ/ഓഫ്
- Plug the drill into a suitable power outlet.
- ഡ്രിൽ ആരംഭിക്കാൻ, ട്രിഗർ സ്വിച്ച് അമർത്തുക.
- ഡ്രിൽ നിർത്താൻ, ട്രിഗർ സ്വിച്ച് വിടുക.
- തുടർച്ചയായ പ്രവർത്തനത്തിന്, ട്രിഗർ സ്വിച്ച് അമർത്തി ലോക്ക്-ഓൺ ബട്ടൺ അമർത്തുക. റിലീസ് ചെയ്യാൻ, ട്രിഗർ സ്വിച്ച് വീണ്ടും അമർത്തുക.
4.2 Selecting Drill Mode (Drill/Impact)
- For drilling into wood, metal, or plastic, set the mode selector to the ഡ്രിൽ ചിഹ്നം.
- For drilling into masonry, concrete, or brick, set the mode selector to the impact symbol.
4.3 Changing Rotation Direction (Forward/Reverse)
- ഫോർവേഡ്/റിവേഴ്സ് സ്വിച്ച് സാധാരണയായി ട്രിഗറിന് മുകളിലാണ് സ്ഥിതി ചെയ്യുന്നത്.
- Push the switch to the left for forward rotation (clockwise, for drilling).
- വിപരീത ദിശയിൽ തിരിക്കുന്നതിന് സ്വിച്ച് വലതുവശത്തേക്ക് അമർത്തുക (സ്ക്രൂകൾ നീക്കം ചെയ്യുന്നതിനോ ജാമായ ബിറ്റുകൾ സ്വതന്ത്രമാക്കുന്നതിനോ എതിർ ഘടികാരദിശയിൽ).
- ഭ്രമണ ദിശ മാറ്റുന്നതിനുമുമ്പ് ഡ്രിൽ പൂർണ്ണമായും നിർത്തിയെന്ന് എല്ലായ്പ്പോഴും ഉറപ്പാക്കുക.
4.4 ഡ്രില്ലിംഗ് ടെക്നിക്കുകൾ
- Mark the drilling spot clearly.
- Hold the drill firmly with both hands, using the auxiliary handle for stability.
- കുറഞ്ഞ വേഗതയിൽ ഡ്രില്ലിംഗ് ആരംഭിക്കുക, ക്രമേണ വർദ്ധിപ്പിക്കുക.asing pressure and speed as the bit engages the material.
- Maintain a steady, even pressure. Do not force the drill.
- ആഴമുള്ള ദ്വാരങ്ങൾക്ക്, അവശിഷ്ടങ്ങൾ നീക്കം ചെയ്യുന്നതിനായി ഇടയ്ക്കിടെ ബിറ്റ് പിൻവലിക്കുക.
5. പരിപാലനം
പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ ഡ്രില്ലിന്റെ ദീർഘായുസ്സും സുരക്ഷിതമായ പ്രവർത്തനവും ഉറപ്പാക്കുന്നു.
5.1 വൃത്തിയാക്കൽ
- വൃത്തിയാക്കുന്നതിന് മുമ്പ് എല്ലായ്പ്പോഴും ഡ്രിൽ അൺപ്ലഗ് ചെയ്യുക.
- അമിതമായി ചൂടാകുന്നത് തടയാൻ വെന്റിലേഷൻ ഓപ്പണിംഗുകൾ പതിവായി വൃത്തിയാക്കുക. മൃദുവായ ബ്രഷ് അല്ലെങ്കിൽ കംപ്രസ് ചെയ്ത വായു ഉപയോഗിക്കുക.
- ടൂൾ ഹൗസിംഗ് ഒരു സോഫ്റ്റ്, ഡി ക്ലീനർ ഉപയോഗിച്ച് തുടയ്ക്കുക.amp തുണി. കഠിനമായ രാസവസ്തുക്കളോ ഉരച്ചിലുകളുള്ള ക്ലീനറുകളോ ഉപയോഗിക്കരുത്.
- ശരിയായ ബിറ്റ് ഗ്രിപ്പിംഗ് ഉറപ്പാക്കാൻ ചക്ക് താടിയെല്ലുകൾ വൃത്തിയായും അവശിഷ്ടങ്ങൾ ഇല്ലാതെയും സൂക്ഷിക്കുക.
5.2 സംഭരണം
- കുട്ടികൾക്ക് എത്താൻ കഴിയാത്ത, ഉണങ്ങിയതും സുരക്ഷിതവുമായ സ്ഥലത്ത് ഡ്രിൽ സൂക്ഷിക്കുക.
- സംഭരണ സമയത്ത് പവർ കോർഡ് കേടുപാടുകളിൽ നിന്ന് സംരക്ഷിക്കുക.
5.3 കാർബൺ ബ്രഷ് മാറ്റിസ്ഥാപിക്കൽ
The carbon brushes may need replacement after extended use. This procedure should ideally be performed by a qualified service technician to ensure proper installation and tool safety.
6. പ്രശ്നപരിഹാരം
പൊതുവായ പ്രശ്നങ്ങളും അവയുടെ പരിഹാരങ്ങളും അറിയാൻ താഴെയുള്ള പട്ടിക കാണുക.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഡ്രിൽ ആരംഭിക്കുന്നില്ല | No power supply; Faulty power cord/plug; Trigger switch malfunction | Check power outlet and connections; Inspect cord for damage; Contact service center |
| പ്രവർത്തന സമയത്ത് ശക്തി നഷ്ടപ്പെടുന്നു | Overload; Loose connection; Worn carbon brushes | Reduce pressure; Check connections; Have carbon brushes inspected/replaced |
| അമിതമായ വൈബ്രേഷൻ അല്ലെങ്കിൽ ശബ്ദം | വളഞ്ഞ ഡ്രിൽ ബിറ്റ്; അയഞ്ഞ ചക്ക്; ആന്തരിക ക്ഷതം | Replace bent bit; Re-tighten chuck; Contact service center |
| ഡ്രിൽ ബിറ്റ് കുടുങ്ങി | Incorrect drilling technique; Overheating; Material too hard | Use reverse function to free; Allow drill to cool; Use appropriate bit/mode |
7 സ്പെസിഫിക്കേഷനുകൾ
Detailed technical specifications for the Ferm Impact Drill PDM 1016.
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| ബ്രാൻഡ് | ഫെം |
| മോഡൽ നമ്പർ | പേടിഎം 1016 |
| പരമാവധി പവർ | 1050 വാട്ട് |
| പവർ ഉറവിടം | കോർഡഡ് ഇലക്ട്രിക് |
| ഓപ്പറേറ്റിംഗ് വോളിയംtage | നിർദ്ദിഷ്ട വോള്യത്തിന് ഉൽപ്പന്ന ലേബൽ കാണുക.tage requirements (typically 220-240V AC) |
| പരമാവധി റൊട്ടേഷണൽ സ്പീഡ് | 3000 RPM (revolutions per minute) |
| ചക്ക് തരം | കീഡ് ചക്ക് |
| ചക്ക് വലുപ്പം | 13 മി.മീ |
| പ്രത്യേക സവിശേഷതകൾ | റിവേഴ്സ് റൊട്ടേഷൻ |
| നിറം | നീല |
8. വാറൻ്റിയും പിന്തുണയും
For warranty information, please refer to the warranty card included with your product or visit the official Ferm website. If you require technical support, spare parts, or service, please contact your local authorized Ferm service center or the retailer where the product was purchased. Keep your proof of purchase for warranty claims.
