HUAYU K-1089E+L Universal AC Remote Control User Manual

ആമുഖം

The HUAYU K-1089E+L is a universal remote control designed for air conditioners. It features a large LCD display and a wide range of compatible brands, offering convenient control over various AC functions. This manual provides detailed instructions for setup, operation, and maintenance to ensure optimal performance.

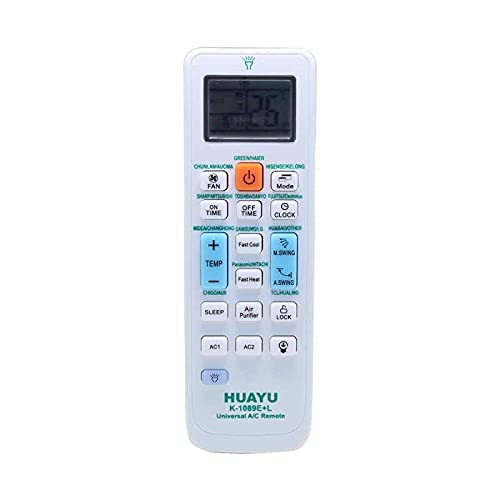

HUAYU K-1089E+L Universal AC Remote Control with packaging and wall mount

ചിത്രം 1: HUAYU K-1089E+L Universal AC Remote Control, its retail packaging, and a wall-mounted holder. The remote features an LCD screen and various function buttons. The packaging lists compatible brands and product details.

സജ്ജമാക്കുക

1. ബാറ്ററി ഇൻസ്റ്റാളേഷൻ

വിദൂര നിയന്ത്രണത്തിന്റെ പിൻഭാഗത്ത് ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ തുറക്കുക.
കമ്പാർട്ടുമെന്റിനുള്ളിൽ സൂചിപ്പിച്ചിരിക്കുന്നതുപോലെ ശരിയായ പോളാരിറ്റി (+ ഉം - ഉം) ഉറപ്പാക്കിക്കൊണ്ട് രണ്ട് AAA ബാറ്ററികൾ ഇടുക.
ബാറ്ററി കമ്പാർട്ട്മെൻ്റ് കവർ സുരക്ഷിതമായി അടയ്ക്കുക.

2. വിദൂര നിയന്ത്രണം പ്രോഗ്രാമിംഗ്

The remote can be programmed using either manual code entry or automatic search.

Method A: Manual Code Entry

Locate the brand code for your air conditioner from the provided code list (usually found in the remote's packaging or a separate leaflet).
Point the remote control towards your air conditioner.
അമർത്തിപ്പിടിക്കുക "സെറ്റ്" button (or a similar button like "BRAND" if available, referring to the image, there are two "BRAND" buttons, use either for programming) for approximately 3 seconds until the code on the LCD display starts flashing.
ഉപയോഗിക്കുക Temperature Up (TEMP+) or Temperature Down (TEMP-) buttons to input the 3-digit or 4-digit code for your AC brand.
Once the correct code is displayed, press the "ശരി" button to confirm. The code will stop flashing.
അമർത്തി റിമോട്ട് പരീക്ഷിക്കുക ശക്തി button. If the AC responds, the programming is successful. If not, repeat the process with the next code for your brand or try the automatic search method.

രീതി ബി: യാന്ത്രിക തിരയൽ

Ensure your air conditioner is powered on.
Point the remote control towards your air conditioner.
അമർത്തിപ്പിടിക്കുക "സെറ്റ്" ബട്ടൺ (അല്ലെങ്കിൽ "BRAND") for approximately 6 seconds until the code on the LCD display starts flashing and automatically cycles through codes.
Observe your air conditioner. As soon as the AC responds (e.g., turns on, off, or changes mode), immediately release the "സെറ്റ്" or "BRAND" ബട്ടൺ.
അമർത്തുക "ശരി" button to confirm the code.
Test all functions of the remote control. If some functions do not work correctly, the code might be partially compatible. Repeat the automatic search process to find a better code.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

Familiarize yourself with the remote's buttons and their functions:

Power Button (Orange): Turns the air conditioner on or off.
മോഡ് ബട്ടൺ: ഓപ്പറേറ്റിംഗ് മോഡുകളിലൂടെയുള്ള സൈക്കിളുകൾ (ഉദാ: കൂൾ, ഹീറ്റ്, ഫാൻ, ഡ്രൈ, ഓട്ടോ).
ഫാൻ ബട്ടൺ: Adjusts fan speed (e.g., Auto, Low, Medium, High).
TEMP+ / TEMP- Buttons: Increases or decreases the desired temperature.
ക്ലോക്ക് ബട്ടൺ: Sets the current time.
ON TIME / OFF TIME Buttons: Sets timers for the AC to turn on or off automatically.
SWING Button (M.SWING): Controls the vertical louver movement for air distribution.
ലോക്ക് ബട്ടൺ: Locks the remote control settings to prevent accidental changes. Press and hold to activate/deactivate.
Feel Cool / Feel Hot Buttons: May activate specific comfort modes or quick temperature adjustments.
ACT / AC2 Buttons: These might be additional brand selection or function buttons depending on the specific AC model. Refer to your AC's manual if these are not immediately clear.

എൽസിഡി ഡിസ്പ്ലേ

The LCD display shows the current operating status, including:

Current temperature setting.
Operating mode icon (e.g., snowflake for cool, sun for heat, fan icon).
Fan speed indicator.
Timer settings (if active).
Clock time.
Battery indicator (if supported).

മെയിൻ്റനൻസ്

ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ

Replace batteries when the remote's range decreases or the LCD display becomes dim. Always replace both batteries simultaneously with new ones of the same type (AAA). Do not mix old and new batteries or different types of batteries.

വൃത്തിയാക്കൽ

മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിച്ച് റിമോട്ട് കൺട്രോൾ തുടയ്ക്കുക. ലിക്വിഡ് ക്ലീനറുകൾ, അബ്രാസീവ് ക്ലീനറുകൾ, കെമിക്കൽ ലായകങ്ങൾ എന്നിവ ഉപയോഗിക്കരുത്, കാരണം ഇവ റിമോട്ടിന്റെ ഉപരിതലത്തിനോ ആന്തരിക ഘടകങ്ങളോ കേടുവരുത്തും.

സംഭരണം

റിമോട്ട് കൺട്രോൾ ദീർഘനേരം ഉപയോഗിക്കുന്നില്ലെങ്കിൽ, ചോർച്ചയും സാധ്യതയുള്ള കേടുപാടുകളും തടയാൻ ബാറ്ററികൾ നീക്കം ചെയ്യുക.

ട്രബിൾഷൂട്ടിംഗ്

പ്രശ്നം	സാധ്യമായ കാരണം	പരിഹാരം
Remote not responding / AC not turning on.	ഡെഡ് അല്ലെങ്കിൽ തെറ്റായി ചേർത്ത ബാറ്ററികൾ. Incorrect AC brand code programmed. റിമോട്ടിനും എസിക്കും ഇടയിലുള്ള തടസ്സം. Remote's infrared emitter is faulty.	ബാറ്ററികൾ മാറ്റി സ്ഥാപിക്കുക, ശരിയായ പോളാരിറ്റി ഉറപ്പാക്കുക. Reprogram the remote using manual or automatic search. Ensure a clear line of sight to the AC's receiver. Test the remote's IR emitter (e.g., using a smartphone camera). If no light is visible, the remote may be faulty.
ചില പ്രവർത്തനങ്ങൾ പ്രവർത്തിക്കുന്നില്ല.	Partially compatible code. AC unit does not support the function.	Try reprogramming with a different code for your brand. Refer to your AC unit's original manual to confirm supported functions.
LCD ഡിസ്പ്ലേ മങ്ങിയതോ ശൂന്യമോ ആണ്.	കുറഞ്ഞ ബാറ്ററി പവർ.	ബാറ്ററികൾ മാറ്റിസ്ഥാപിക്കുക.

സ്പെസിഫിക്കേഷനുകൾ

മോഡൽ നമ്പർ: K-1089E+L
ബ്രാൻഡ്: ഹുവായു
അനുയോജ്യമായ ഉപകരണങ്ങൾ: എയർ കണ്ടീഷണർ
കണക്റ്റിവിറ്റി ടെക്നോളജി: ഇൻഫ്രാറെഡ്
കൺട്രോളർ തരം: ബട്ടൺ നിയന്ത്രണം
നിറം: വെള്ള
ഊർജ്ജ സ്രോതസ്സ്: 2 x AAA ബാറ്ററികൾ (ഉൾപ്പെടുത്തിയിട്ടില്ല)

വാറൻ്റിയും പിന്തുണയും

For warranty information, technical support, or further assistance, please refer to the product packaging or contact the HUAYU customer service directly. Keep your purchase receipt as proof of purchase.

You can often find contact details or support resources on the manufacturer's official webസൈറ്റ്: www.huayu.cn (as seen on product packaging).
