ഡി-ലിങ്ക് N300 VDSL2 റൂട്ടർ DSL-224 ഉപയോക്തൃ മാനുവൽ

1. ആമുഖം

This manual provides detailed instructions for the installation, configuration, and operation of your D-Link N300 VDSL2 Router, model DSL-224. This device combines a VDSL2/ADSL2+ modem and a high-speed wireless router, offering a complete solution for internet connectivity in your home or small office.

Please read this manual thoroughly before attempting to install or use the device to ensure proper setup and optimal performance.

2. പാക്കേജ് ഉള്ളടക്കം

നിങ്ങളുടെ പാക്കേജിൽ ഇനിപ്പറയുന്ന ഇനങ്ങൾ അടങ്ങിയിട്ടുണ്ടെന്ന് പരിശോധിക്കുക:

• D-Link N300 VDSL2 Router (DSL-224)
• പവർ അഡാപ്റ്റർ
• ഇഥർനെറ്റ് കേബിൾ (RJ-45)
• ഫോൺ കേബിൾ (RJ-11)
• ദ്രുത ഇൻസ്റ്റലേഷൻ ഗൈഡ്

If any items are missing or damaged, please contact your local D-Link reseller for assistance.

3. ഫിസിക്കൽ ഓവർview

3.1 ഫ്രണ്ട് പാനൽ

The front panel of the DSL-224 router features LED indicators that provide real-time status information about the device's operation.

ചിത്രം 3.1: ഫ്രണ്ട് view of the D-Link DSL-224 Router, showing the status indicator lights. From left to right, these typically include Power, DSL, Internet, Wi-Fi, and LAN activity indicators.

• പവർ എൽഇഡി: Indicates if the router is powered on.
• ഡിഎസ്എൽ എൽഇഡി: Indicates the status of the VDSL/ADSL connection. A solid light means a stable connection.
• ഇന്റർനെറ്റ് LED: Indicates internet connectivity. A solid light means the router has an active internet connection.
• WLAN LED: Indicates wireless network activity. Blinks when data is being transmitted wirelessly.
• LAN LEDs (1-4): Indicate activity on the corresponding Ethernet ports.

3.2 പിൻ പാനൽ

The rear panel contains all the physical connection ports for power, DSL line, and Ethernet devices.

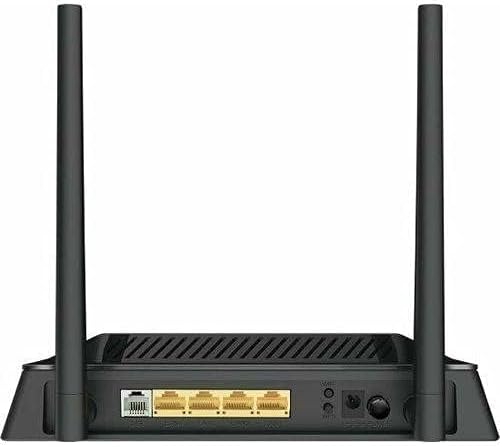

ചിത്രം 3.2: പിൻഭാഗം view of the D-Link DSL-224 Router, displaying the various ports. These include the DSL port, four LAN Ethernet ports, the power input, and a reset button.

• DSL Port (RJ-11): Connects to your VDSL/ADSL line from the wall jack.
• LAN Ports (1-4, RJ-45): Connects to wired devices such as computers, gaming consoles, or network printers.
• പവർ പോർട്ട്: ഉൾപ്പെടുത്തിയിരിക്കുന്ന പവർ അഡാപ്റ്ററുമായി ബന്ധിപ്പിക്കുന്നു.
• റീസെറ്റ് ബട്ടൺ: Used to restore the router to factory default settings. Press and hold for 5-10 seconds while the device is powered on.
• WPS ബട്ടൺ: For easy and secure wireless connection setup.
• പവർ ഓൺ/ഓഫ് ബട്ടൺ: ഉപകരണം ഓൺ അല്ലെങ്കിൽ ഓഫ് ചെയ്യാൻ.

4. സജ്ജീകരണം

4.1 ഹാർഡ്‌വെയർ ഇൻസ്റ്റലേഷൻ

1. റൂട്ടർ സ്ഥാപിക്കുക: Place the router in a central location to maximize wireless coverage. Avoid placing it near obstructions or devices that emit radio frequency interference.
2. DSL ലൈൻ ബന്ധിപ്പിക്കുക: Connect one end of the phone cable (RJ-11) to the DSL port on the router and the other end to your wall's VDSL/ADSL jack. If you have a splitter, connect it to the splitter's modem port.
3. ഒരു കമ്പ്യൂട്ടറുമായി ബന്ധിപ്പിക്കുക (ഓപ്ഷണൽ): For initial setup, you may connect a computer directly to one of the LAN ports on the router using an Ethernet cable (RJ-45).
4. പവർ ബന്ധിപ്പിക്കുക: Connect the power adapter to the router's power port and then plug the adapter into a power outlet. Press the Power On/Off button if available.
5. LED-കൾ പരിശോധിക്കുക: Wait for the Power, DSL, and Internet LEDs to become solid green. The DSL LED may blink for a few minutes before becoming solid.

4.2 പ്രാരംഭ കോൺഫിഗറേഷൻ (Web ഇന്റർഫേസ്)

1. ആക്സസ് ചെയ്യുക Web ഇൻ്റർഫേസ്: എ തുറക്കുക web browser on a connected computer (wired or wireless). In the address bar, type the router's default IP address (commonly http://192.168.1.1 or http://192.168.0.1) കൂടാതെ എന്റർ അമർത്തുക.
2. ലോഗിൻ: Enter the default username and password. These are usually printed on a sticker on the bottom of the router (e.g., Username: അഡ്മിൻ, പാസ്‌വേഡ്: അഡ്മിൻ or blank).
3. സജ്ജീകരണ വിസാർഡ് പ്രവർത്തിപ്പിക്കുക: Follow the on-screen setup wizard to configure your internet connection (VDSL/ADSL settings provided by your Internet Service Provider) and wireless network (SSID and password).
4. സ്ഥിരസ്ഥിതി പാസ്‌വേഡ് മാറ്റുക: സുരക്ഷയ്ക്കായി, റൂട്ടറിന്റെ ഡിഫോൾട്ട് അഡ്മിനിസ്ട്രേറ്റർ പാസ്‌വേഡ് മാറ്റാൻ ശക്തമായി ശുപാർശ ചെയ്യുന്നു web ഇൻ്റർഫേസ്.

5. റൂട്ടർ പ്രവർത്തിപ്പിക്കൽ

5.1 Connecting Devices Wirelessly

• നെറ്റ്‌വർക്ക് കണ്ടെത്തുക: On your wireless device (laptop, smartphone, tablet), search for available Wi-Fi networks.
• SSID തിരഞ്ഞെടുക്കുക: സജ്ജീകരണ സമയത്ത് നിങ്ങൾ കോൺഫിഗർ ചെയ്ത Wi-Fi നെറ്റ്‌വർക്ക് നാമം (SSID) തിരഞ്ഞെടുക്കുക.
• പാസ്‌വേഡ് നൽകുക: Enter the Wi-Fi password (WPA/WPA2 key) you set.
• Connect using WPS: Alternatively, press the WPS button on the router and then activate WPS on your wireless device within two minutes to establish a connection without entering a password.

5.2 ഇതർനെറ്റ് വഴി ഉപകരണങ്ങൾ ബന്ധിപ്പിക്കുന്നു

Connect an Ethernet cable from the LAN port of your computer or other wired device to any of the available LAN ports (1-4) on the rear of the DSL-224 router.

6. പരിപാലനം

6.1 ഫേംവെയർ അപ്ഡേറ്റുകൾ

ഡി-ലിങ്ക് പിന്തുണ ഇടയ്ക്കിടെ പരിശോധിക്കുക. website for firmware updates for your DSL-224 router. Firmware updates can improve performance, add new features, and fix security vulnerabilities. Follow the instructions provided with the firmware update carefully.

6.2 ഫാക്ടറി റീസെറ്റ്

നിങ്ങൾക്ക് സ്ഥിരമായ പ്രശ്നങ്ങൾ നേരിടുകയോ ലോഗിൻ ക്രെഡൻഷ്യലുകൾ മറക്കുകയോ ചെയ്താൽ, നിങ്ങൾക്ക് ഒരു ഫാക്ടറി റീസെറ്റ് നടത്താം:

1. With the router powered on, use a paperclip or a thin object to press and hold the Reset button on the rear panel for 5-10 seconds.
2. Release the button when the Power LED blinks or all LEDs briefly turn off and then on.
3. The router will restart with factory default settings. You will need to reconfigure your internet and wireless settings.

7. പ്രശ്‌നപരിഹാരം

This section addresses common issues you might encounter with your D-Link DSL-224 router.

7.1 ഇന്റർനെറ്റ് കണക്ഷൻ ഇല്ല

• കേബിളുകൾ പരിശോധിക്കുക: Ensure all cables (DSL, Ethernet) are securely connected.
• LED-കൾ പരിശോധിക്കുക: Verify that the Power, DSL, and Internet LEDs are solid green. If the DSL LED is blinking, there might be an issue with your phone line or ISP connection. If the Internet LED is off, check your ISP settings in the router's web ഇൻ്റർഫേസ്.
• റൂട്ടർ പുനരാരംഭിക്കുക: Power off the router, wait 30 seconds, then power it back on.
• ISP ക്രമീകരണങ്ങൾ: Confirm that your VDSL/ADSL settings (VPI/VCI, connection type, username, password) are correctly entered in the router's configuration. Contact your ISP if unsure.

7.2 വൈഫൈയിലേക്ക് കണക്റ്റുചെയ്യാൻ കഴിയില്ല

• Check WLAN LED: Ensure the WLAN LED on the front panel is lit or blinking.
• ശരിയായ പാസ്‌വേഡ്: Double-check that you are entering the correct Wi-Fi password (WPA/WPA2 key).
• സിഗ്നൽ ശക്തി: സിഗ്നൽ ശക്തി മെച്ചപ്പെടുത്താൻ റൂട്ടറിന് അടുത്തേക്ക് നീങ്ങുക.
• ഉപകരണം പുനരാരംഭിക്കുക: Restart your wireless device and try connecting again.
• റൂട്ടർ പുനരാരംഭിക്കുക: Restart the router as described above.

7.3 കുറഞ്ഞ ഇന്റർനെറ്റ് വേഗത

• വയേർഡ് vs. വയർലെസ്സ്: Test speed with a wired connection to determine if the issue is with the wireless network or the internet connection itself.
• ഇടപെടൽ: Reduce interference by moving the router away from other electronic devices (cordless phones, microwaves).
• ചാനൽ ഒപ്റ്റിമൈസേഷൻ: റൂട്ടറിൽ web interface, try changing the wireless channel to a less congested one.
• ISP Bandwidth: Contact your ISP to verify your subscribed speed and check for any network issues on their end.

8 സ്പെസിഫിക്കേഷനുകൾ

Below are the technical specifications for the D-Link N300 VDSL2 Router DSL-224:

9. വാറൻ്റിയും പിന്തുണയും

For warranty information and technical support, please refer to the warranty card included with your product or visit the official D-Link support website. You can typically find drivers, firmware updates, and additional support resources there.

ഡി-ലിങ്ക് പിന്തുണ Webസൈറ്റ്: www.dlink.com/support (Please note: This is a generic example URL. Refer to your product's specific documentation for the correct regional support link.)
