FITNATE Smart Fingerprint Door Knob Instruction Manual

1. ആമുഖം

This manual provides comprehensive instructions for the installation, operation, and maintenance of your FITNATE Smart Fingerprint Door Knob. Please read this manual thoroughly before installation and use to ensure proper function and safety.

2 സുരക്ഷാ വിവരങ്ങൾ

• Do not attempt to disassemble or repair the lock yourself. This may void the warranty and cause damage.
• Use only specified batteries (4 x LR6 / 1.5V AA alkaline batteries). Incorrect battery installation can lead to malfunction.
• Keep mechanical keys in a safe place outside the premises.
• Avoid exposing the lock to direct sunlight or rain for prolonged periods.
• Ensure the door is properly aligned and closes smoothly before installation.

3. പാക്കേജ് ഉള്ളടക്കം

ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ഘടകങ്ങളും നിലവിലുണ്ടെന്ന് ഉറപ്പാക്കുക:

ചിത്ര വിവരണം: An image displaying the complete package contents of the FITNATE Smart Fingerprint Door Knob. This includes the main door knob unit with keypad and fingerprint sensor, the interior knob, a latch mechanism, mounting screws, two mechanical keys, and a USB charging cable for emergency power.

• Exterior Door Knob with Keypad and Fingerprint Sensor
• ഇന്റീരിയർ ഡോർ നോബ്
• ലാച്ച് മെക്കാനിസം
• സ്ട്രൈക്ക് പ്ലേറ്റ്
• മൗണ്ടിംഗ് സ്ക്രൂകൾ
• മെക്കാനിക്കൽ കീകൾ (2)
• USB Emergency Power Cable
• ഇൻസ്റ്റാളേഷൻ ടെംപ്ലേറ്റ്

4. ഉൽപ്പന്നം കഴിഞ്ഞുview

The FITNATE Smart Fingerprint Door Knob offers multiple access methods for enhanced security and convenience.

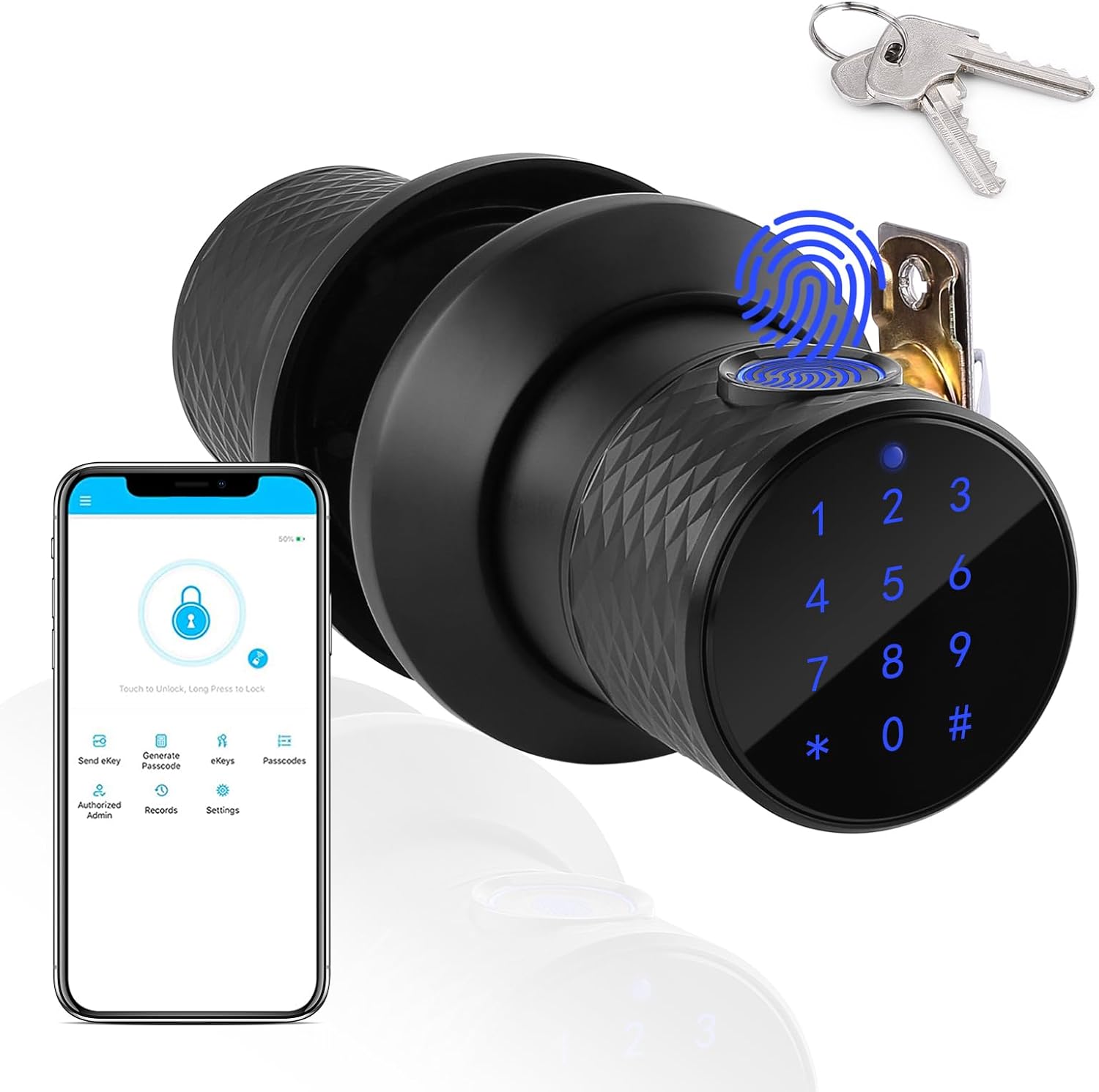

ചിത്ര വിവരണം: A black smart door knob with a digital keypad and fingerprint sensor, shown alongside a smartphone displaying the Tuya app interface and a set of mechanical keys. This illustrates the multiple unlocking methods available.

• ഫിംഗർപ്രിന്റ് സെൻസർ: For quick and secure biometric access.
• കീപാഡ്: For password entry. Features a touchable blue backlight for visibility in low light.
• മെക്കാനിക്കൽ കീ: Traditional backup access.
• ടുയ ആപ്പ് നിയന്ത്രണം: Bluetooth connectivity for remote management, unlocking, and access record viewing.

ചിത്ര വിവരണം: A diagram showing the dimensions of the FITNATE Smart Fingerprint Door Knob. Key measurements include a knob diameter of 3.15 inches and suitability for door thicknesses between 1.26 to 1.89 inches.

5. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

Follow these steps carefully for proper installation. A screwdriver is required.

5.1. വാതിൽ തയ്യാറാക്കുക

1. Mark Door: Using the provided template, mark the hole on both sides of the door at the required backset. Then, mark the latch hole on the door edge.
2. തുളകൾ: Bore a 2.13-inch hole on the door face. Then drill a 0.98-inch hole in the door edge to intersect with the center of the 2.13-inch hole. കുറിപ്പ്: Drill the 2.13-inch hole from both sides of the door to prevent wood splintering.

5.2. ലാച്ച് ആൻഡ് സ്ട്രൈക്ക് പ്ലേറ്റ് ഇൻസ്റ്റാൾ ചെയ്യുക

1. ലാച്ച് ഇൻസ്റ്റാൾ ചെയ്യുക: Insert the latch into the hole and mark a line around the edge of the latch plate. Remove the latch. Chisel approximately 0.12 inches deep or until the latch plate sits flush with the door edge. Re-insert the latch, then drill 0.08 x 0.12-inch holes for mounting screws and fasten the latch.
2. സ്‌ട്രൈക്ക് ഇൻസ്റ്റാൾ ചെയ്യുക: Close the door and mark the horizontal center of the latch on the door frame. Mark a vertical line where the door edge meets the frame and measure in half of the door thickness to find the vertical center. Extend both lines until they intersect and drill a 0.98-inch hole to 0.59 inches in depth. Position the strike plate and mark around its edge. Chisel the frame to approximately 0.06 inches in depth or until the strike sits flush. Drill 0.08 x 0.12-inch screw holes and fix the strike to the frame.

5.3. Assemble the Lock

1. Install Outside Knob: ലാച്ചിലൂടെ പവർ കേബിൾ ഫീഡ് ചെയ്യുകയും പുറത്തെ റോസ് ഫ്ലഷ് ആകുന്നതുവരെ സ്പിൻഡിൽ വഴി നയിക്കുകയും ചെയ്യുക.
2. Install Inside Knob: Feed the power cable through the hole in the knob and guide the spindle into the handle. Screw the inside knob to the outside knob using mounting screws.
3. ബാറ്ററികൾ ഇൻസ്റ്റാൾ ചെയ്യുക: Install 4 pieces of LR6 / 1.5V AA alkaline batteries into the battery box. Install the + / - batteries in strict accordance with the arrow shown in the figure. Incorrect battery installation will prevent the product from working and may cause damage.
4. പവർ കേബിൾ ബന്ധിപ്പിക്കുക: Plug the power cord into the power socket. Recycle any excess power cord into the hole. Install the battery cover in the correct orientation and fasten with 2 mounting screws.

5.4. Initial Test

After installation, perform an initial test:

• Input the default password (e.g., 0123#) to prompt a sound and turn the knob to verify that the unlocking mechanism functions normally.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

6.1. അൺലോക്ക് രീതികൾ

• ഫിംഗർപ്രിന്റ് അൺലോക്ക്: നിങ്ങളുടെ രജിസ്റ്റർ ചെയ്ത വിരൽ സെൻസറിൽ വയ്ക്കുക. വിരലടയാളം തിരിച്ചറിഞ്ഞാൽ ലോക്ക് അൺലോക്ക് ചെയ്യും.

  ചിത്ര വിവരണം: A hand pressing a finger onto the fingerprint sensor of the smart door knob, indicating the biometric unlock feature.

• പാസ്‌വേഡ് അൺലോക്ക്: Enter your registered password on the backlit keypad followed by '#'.

  ചിത്ര വിവരണം: A close-up of the smart door knob's digital keypad with a blue backlight, showing the numbers 1-9, 0, *, and #, ready for password input.
• മെക്കാനിക്കൽ കീ: Insert the mechanical key into the keyhole and turn to unlock. This is for emergency access.
• ടുയ ആപ്പ് നിയന്ത്രണം: Use the Tuya Smart app on your smartphone to unlock the door via Bluetooth.

  ചിത്ര വിവരണം: A smartphone displaying the Tuya app interface, showing options for voice control, app unlock, and one-time password generation, alongside images of an Amazon Echo and Echo Dot, indicating smart home integration.

6.2. User Management (via Tuya App)

The Tuya Smart app allows for comprehensive user management:

ചിത്ര വിവരണം: An illustration showing the smart door knob installed on a door, with dotted lines connecting it to four different user profiles (George, Paul, Elaine, Susan), indicating the ability to set up multiple user passwords.

• വിരലടയാളം ചേർക്കുക: Follow the in-app instructions to register new fingerprints. The lock can store up to 255 user fingerprints.
• Add Passwords: Create and manage passwords for different users. Maximum length is up to 10 digits.
• Generate Temporary Passcodes: Share temporary access with guests or service providers.
• View ആക്സസ് റെക്കോർഡുകൾ: Monitor unlocking and wrong passcode attempts in real-time.

6.3. ഓട്ടോമാറ്റിക് ലോക്കിംഗ്

The electronic door knob features an automatic locking retractor. It will automatically lock approximately 3 seconds after being opened.

7. പരിപാലനം

• ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ: When the battery is low, the lock will alarm. Replace all four AA alkaline batteries promptly. Ensure correct polarity.

  ചിത്ര വിവരണം: The smart door knob installed on a door, with an icon indicating a low battery alarm and a USB cable for emergency charging. Mechanical keys are also shown as a backup.

• അടിയന്തര പവർ: If batteries die completely, use the provided USB charging cable to temporarily power the lock for access.
• വൃത്തിയാക്കൽ: മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിച്ച് ലോക്ക് പ്രതലം തുടയ്ക്കുക. ഉരച്ചിലുകൾ ഉള്ള ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.

8. പ്രശ്‌നപരിഹാരം

9 സ്പെസിഫിക്കേഷനുകൾ

10. വാറൻ്റിയും പിന്തുണയും

For warranty information and technical support, please refer to the product packaging or contact FITNATE customer service directly. Keep your purchase receipt for warranty claims.

Online resources and FAQs may be available on the official FITNATE webസൈറ്റ്.
