ആമുഖം
This manual provides essential information for the safe and effective use of the ABB LTC Low Terminal Covers XT7 / XT7 M F 4P. These covers are designed for use with automatic switches in moulded boxes, specifically for fixed four-pole configurations. Please read this manual thoroughly before installation and operation.
സുരക്ഷാ വിവരങ്ങൾ
മുന്നറിയിപ്പ്: Electrical installation and maintenance should only be performed by qualified personnel. Failure to follow these instructions can result in serious injury or death.
- ഉപകരണം ഇൻസ്റ്റാൾ ചെയ്യുന്നതിനോ സർവീസ് ചെയ്യുന്നതിനോ മുമ്പ് എല്ലായ്പ്പോഴും പവർ വിച്ഛേദിക്കുക.
- എല്ലാ കണക്ഷനുകളും സുരക്ഷിതമാണെന്നും പ്രാദേശിക ഇലക്ട്രിക്കൽ കോഡുകൾ പാലിക്കുന്നുണ്ടെന്നും ഉറപ്പാക്കുക.
- കേടായതായി തോന്നുകയാണെങ്കിൽ ഉൽപ്പന്നം ഉപയോഗിക്കരുത്.
- കുട്ടികൾക്ക് ലഭ്യമാകാതെ സൂക്ഷിക്കുക.
പാക്കേജ് ഉള്ളടക്കം
പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:
- 2 x LTC Low Terminal Covers XT7 / XT7 M F 4P
- നിർദ്ദേശ മാനുവൽ (ഈ പ്രമാണം)

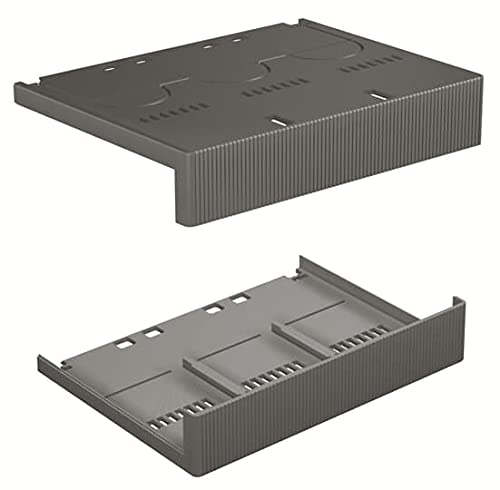

Image: Two ABB LTC Low Terminal Covers. The top cover is shown from a slightly elevated angle, revealing its flat top surface with embossed patterns and ribbed side. The bottom cover is inverted, showing the internal structure designed to house electrical terminals, also with ribbed sides. Both covers are dark grey.
സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
These terminal covers are designed for specific ABB automatic switches in moulded boxes (XT7 / XT7 M F 4P series). Follow the instructions provided with your main automatic switch for proper installation.
- Prepare the Switch: Ensure the automatic switch is properly mounted and all power is disconnected.
- ടെർമിനലുകൾ തിരിച്ചറിയുക: Locate the low terminals on your XT7 / XT7 M F 4P automatic switch that require covering.
- കവർ സ്ഥാപിക്കുക: Align the LTC low terminal cover with the corresponding terminals. The cover is designed to fit snugly over the terminal connections.
- കവർ സുരക്ഷിതമാക്കുക: Gently press the cover into place until it clicks or is firmly seated. Ensure there are no gaps and the cover is securely attached.
- Repeat for all Terminals: Use the second cover for the remaining set of terminals if applicable.
- ഇൻസ്റ്റാളേഷൻ പരിശോധിക്കുക: Double-check that both covers are correctly installed and provide adequate protection for the terminals.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The LTC Low Terminal Covers are passive components designed to provide protection for electrical terminals. They do not have active operational functions. Once installed, their purpose is to insulate and protect the low terminals of the automatic switch from accidental contact and environmental factors.
- Ensure covers remain securely in place during operation of the automatic switch.
- Do not attempt to remove covers while the switch is energized.
മെയിൻ്റനൻസ്
These terminal covers require minimal maintenance. Regular inspection is recommended to ensure their integrity and proper function.
- വൃത്തിയാക്കൽ: If necessary, clean the covers with a dry, lint-free cloth. Do not use abrasive cleaners or solvents.
- പരിശോധന: Periodically check for any signs of damage, cracks, or discoloration. Ensure they remain securely attached to the automatic switch.
- മാറ്റിസ്ഥാപിക്കൽ: If a cover is damaged or no longer fits securely, replace it immediately with an authentic ABB replacement part (Model: 1SDA107476R1).
ട്രബിൾഷൂട്ടിംഗ്
As passive protective components, troubleshooting for these terminal covers is limited. Most issues relate to improper installation or physical damage.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| Cover does not fit or is loose. | Incorrect model of cover for the switch; improper alignment; damaged cover. | Ensure you have the correct XT7 / XT7 M F 4P covers. Re-align and press firmly. Inspect for damage and replace if necessary. |
| കവർ പൊട്ടുകയോ പൊട്ടുകയോ ചെയ്തിട്ടുണ്ട്. | Physical impact or stress. | Replace the damaged cover immediately to maintain safety and protection. |
സ്പെസിഫിക്കേഷനുകൾ
| ആട്രിബ്യൂട്ട് | വിശദാംശങ്ങൾ |
|---|---|
| ഉൽപ്പന്ന റഫറൻസ് | ABB 1SDA107476R1 |
| ഉൽപ്പന്ന കുടുംബം | Automatic Switch in Molded Box Accessories |
| ടൈപ്പ് ചെയ്യുക | LTC Low Terminal Covers |
| അനുയോജ്യത | XT7 / XT7 M F 4P Automatic Switches |
| അളവ് | ഒരു പായ്ക്കിന് 2 കഷണങ്ങൾ |
| അളവുകൾ | Approximately 18 x 14 x 9 cm (for the package) |
| ഭാരം | Approximately 676 g (for the package) |
| നിറം | Multicoloured (as per product listing, typically grey) |
വാറൻ്റിയും പിന്തുണയും
For warranty information and technical support regarding your ABB LTC Low Terminal Covers, please refer to the documentation provided with your main ABB automatic switch or visit the official ABB website. Ensure you have your product reference number (1SDA107476R1) ready when contacting support.
എബിബി ഉദ്യോഗസ്ഥൻ Webസൈറ്റ്: www.abb.com
