1. ആമുഖം
വാങ്ങിയതിന് നന്ദി.asing the 4lite Die-Cast Aluminium LED Security Floodlight. This manual provides essential information for the safe installation, operation, and maintenance of your floodlight. Please read these instructions carefully before installation and retain them for future reference.
2 സുരക്ഷാ വിവരങ്ങൾ
WARNING: Electrical installation should only be performed by a qualified electrician.
- ഇൻസ്റ്റാളേഷൻ അല്ലെങ്കിൽ അറ്റകുറ്റപ്പണിക്ക് മുമ്പ് വൈദ്യുതി വിതരണം വിച്ഛേദിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- This product is designed for outdoor use and must be installed in accordance with local wiring regulations.
- പ്രകാശിക്കുമ്പോൾ LED പ്രകാശ സ്രോതസ്സിലേക്ക് നേരിട്ട് നോക്കരുത്.
- പാക്കേജിംഗ് സാമഗ്രികൾ കുട്ടികളിൽ നിന്ന് അകറ്റി നിർത്തുക.
- Do not attempt to modify or repair the unit yourself. Contact qualified personnel for service.
3. പാക്കേജ് ഉള്ളടക്കം
ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ഘടകങ്ങളും നിലവിലുണ്ടെന്ന് ഉറപ്പാക്കുക:
- 1 x 4lite LED Security Floodlight (Model 4L2/1100)
- മൗണ്ടിംഗ് ഹാർഡ്വെയർ (സ്ക്രൂകൾ, വാൾ പ്ലഗുകൾ)
- ഇൻസ്ട്രക്ഷൻ മാനുവൽ
4. ഉൽപ്പന്നം കഴിഞ്ഞുview
The 4lite 4L2/1100 LED Security Floodlight features a durable die-cast aluminium design with two adjustable LED heads and an integrated Passive Infrared (PIR) motion sensor. It provides powerful illumination for outdoor areas.
ചിത്രം 4.1: ഫ്രണ്ട് view of the 4lite LED Security Floodlight, showing the two adjustable light heads and the motion sensor located below.
ചിത്രം 4.2: Technical drawing illustrating the dimensions of the floodlight in millimeters. The width is 316mm, height 189mm, and depth 174mm.
5. ഇൻസ്റ്റലേഷനും സജ്ജീകരണവും
ആവശ്യമായ ഉപകരണങ്ങൾ: Drill, screwdriver, wire strippers, electrical tape, safety glasses.
- വൈദ്യുതി വിച്ഛേദിക്കൽ: Before starting any electrical work, ensure the main power supply to the installation area is switched off at the circuit breaker.
- മൗണ്ടിംഗ് ലൊക്കേഷൻ: Choose a suitable outdoor location for the floodlight, ensuring it is securely mounted to a solid surface (e.g., wall). Consider the desired coverage area for both light and motion detection.
- ബ്രാക്കറ്റ് മൌണ്ട് ചെയ്യുന്നു: Use the provided mounting hardware to securely attach the floodlight's base to the chosen surface.
- വയറിംഗ്: Connect the floodlight to your electrical supply. Ensure correct polarity: Live (L), Neutral (N), and Earth (E). All connections must be secure and insulated.
- ലൈറ്റ് ഹെഡ്സ് ക്രമീകരിക്കൽ: Loosen the adjustment screws on the side of each LED head and position them to illuminate the desired areas. Tighten the screws once adjusted.
- PIR Sensor Adjustment: The PIR sensor can be adjusted for direction. Gently pivot the sensor housing to cover the desired detection zone.
- പവർ പുനഃസംയോജനം: ഇൻസ്റ്റാളേഷൻ പൂർത്തിയായി എല്ലാ കണക്ഷനുകളും സുരക്ഷിതമായിക്കഴിഞ്ഞാൽ, സർക്യൂട്ട് ബ്രേക്കറിൽ പവർ പുനഃസ്ഥാപിക്കുക.

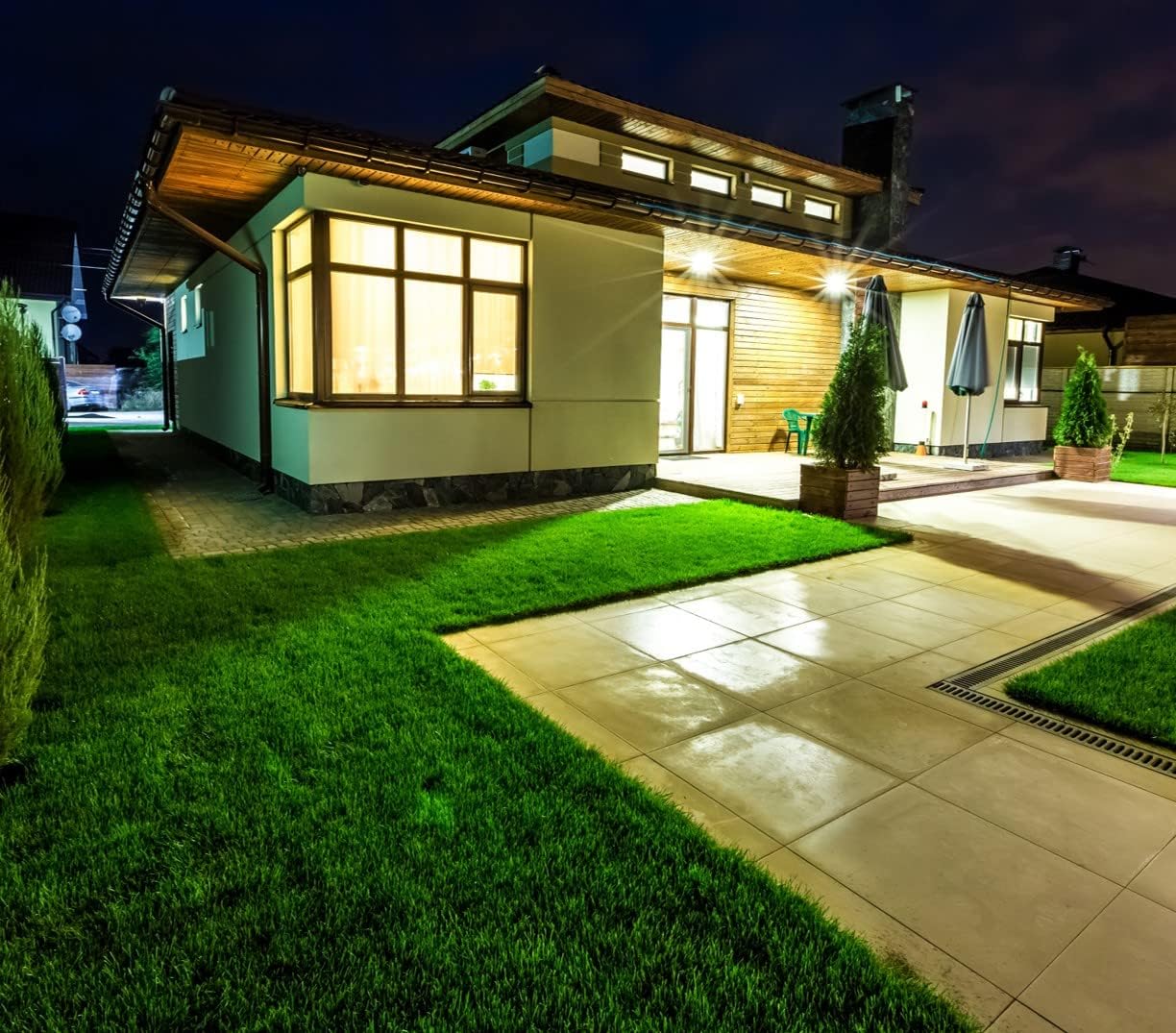

ചിത്രം 5.1: ഒരു മുൻample of the 4lite LED Security Floodlight installed on the exterior of a building, providing illumination to a driveway and garden area at night.
6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The 4lite 4L2/1100 floodlight operates automatically based on its integrated PIR motion sensor and ambient light detection.
6.1. സെൻസർ ക്രമീകരണങ്ങൾ
The PIR sensor typically has adjustable settings for LUX (ambient light level), TIME (duration of illumination), and SENSITIVITY (detection range). These controls are usually located on the underside or side of the PIR sensor unit. Refer to the markings on your specific unit for exact dial functions.
- LUX (പ്രകാശ സംവേദനക്ഷമത): Adjusts the ambient light level at which the sensor becomes active. Turn towards the 'sun' icon for daytime operation (always on when motion detected) or towards the 'moon' icon for nighttime operation only.
- TIME (Illumination Duration): Sets how long the light remains on after motion is detected. Typically adjustable from a few seconds to several minutes.
- SENS (Sensitivity/Detection Range): Controls the range and sensitivity of the motion detection. Adjust to prevent unwanted activations (e.g., from passing traffic or small animals).
6.2. ടെസ്റ്റ് മോഡ്
To test the floodlight's functionality and sensor settings, some units feature a test mode. A common method to activate test mode is to cycle the power switch ON-OFF-ON rapidly (e.g., 3 times). In test mode, the light may stay on for a short period (e.g., 5-10 seconds) regardless of the TIME setting, and the LUX setting will be overridden, allowing testing in daylight. Consult the specific markings on your unit for test mode activation and behavior.
7. പരിപാലനം
- വൃത്തിയാക്കൽ: Periodically clean the floodlight's surface and the PIR sensor lens with a soft, damp തുണി. ഉരച്ചിലുകളുള്ള ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
- പരിശോധന: Regularly inspect the wiring and mounting for any signs of damage or wear. Ensure all connections remain secure.
- LED- കൾ: The LED light source is designed for long life and is not user-replaceable.
8. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ലൈറ്റ് ഓണാക്കില്ല. | No power supply; LUX setting too high (daylight); faulty wiring; sensor obstruction. | Check circuit breaker; adjust LUX setting; verify wiring connections; clear sensor path. |
| വെളിച്ചം തുടർച്ചയായി തുടരുന്നു. | Constant motion detected; TIME setting too long; faulty sensor. | Adjust SENSITIVITY; reduce TIME setting; check for constant heat sources; contact support if sensor is faulty. |
| വെളിച്ചം മിന്നുന്നു അല്ലെങ്കിൽ മിന്നിമറയുന്നു. | Unstable power supply; loose wiring connection; faulty LED driver. | Check power supply stability; inspect and secure wiring; contact support. |
| മോഷൻ സെൻസർ ശ്രേണി മോശമാണ്. | PIR sensor obstructed; SENSITIVITY setting too low; incorrect sensor angle. | Clear obstructions; increase SENSITIVITY; adjust PIR sensor direction. |
ട്രബിൾഷൂട്ടിംഗ് ഘട്ടങ്ങൾ പ്രശ്നം പരിഹരിക്കുന്നില്ലെങ്കിൽ, ദയവായി ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുക.
9 സ്പെസിഫിക്കേഷനുകൾ
| മോഡൽ നമ്പർ | 4L2/1100 |
| ബ്രാൻഡ് | 4ലൈറ്റ് |
| പവർ ഇൻപുട്ട് | 220-270V AC |
| വാട്ട്tage | 46W |
| തിളങ്ങുന്ന ഫ്ലക്സ് | 3719 ല്യൂമെൻസ് |
| പ്രകാശ സ്രോതസ്സ് | സംയോജിത എൽഇഡി |
| മെറ്റീരിയൽ | ഡൈ-കാസ്റ്റ് അലുമിനിയം |
| നിറം | കറുപ്പ് |
| അളവുകൾ (L x W x H) | 31.6 x 17.4 x 18.9 സെ.മീ |
| ഭാരം | 630 ഗ്രാം |
| പ്രവർത്തന താപനില | -20°C മുതൽ 40°C വരെ |
| പ്രത്യേക സവിശേഷതകൾ | Adjustable PIR Motion Sensor, Adjustable Light Heads |
| ഇൻസ്റ്റലേഷൻ രീതി | മതിൽ മൗണ്ട് |
10. വാറൻ്റി വിവരങ്ങൾ
Specific warranty details for the 4lite 4L2/1100 LED Security Floodlight are typically provided at the point of purchase or on the manufacturer's official website. Please retain your proof of purchase for warranty claims. The warranty generally covers defects in materials and workmanship under normal use.
11. ഉപഭോക്തൃ പിന്തുണ
For technical assistance, troubleshooting beyond this manual, or warranty inquiries, please contact 4lite customer support through their official webഉൽപ്പന്നം വാങ്ങിയ സൈറ്റ് അല്ലെങ്കിൽ റീട്ടെയിലർ.
Webസൈറ്റ്: www.4lite.co.uk (ഉദാampലെ, യഥാർത്ഥ ലിങ്ക് വ്യത്യാസപ്പെടാം)
