Hugolog Keyless Entry Door Lock Instruction Manual

ഉൽപ്പന്നം കഴിഞ്ഞുview

The Hugolog Keyless Entry Door Lock provides convenient and secure access to your home or office. This manual outlines the installation, operation, maintenance, and troubleshooting for your device.

ചിത്രം: മുന്നിലും പിന്നിലും view of the Hugolog Keyless Entry Door Lock, showcasing the keypad on one side and the interior assembly on the other.

പാക്കേജ് ഉള്ളടക്കം

ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ്, പാക്കേജിൽ എല്ലാ ഘടകങ്ങളും ഉണ്ടെന്ന് ദയവായി ഉറപ്പാക്കുക:

Image: All components included in the Hugolog Keyless Entry Door Lock package, laid out on a white surface. This includes the exterior keypad assembly, interior assembly, latch, strike plate, mounting plate, screws, backup keys, and installation guide.

• ബാഹ്യ കീപാഡ് അസംബ്ലി
• ഇൻ്റീരിയർ അസംബ്ലി
• ലാച്ച്
• മൗണ്ടിംഗ് പ്ലേറ്റ്
• കൈകാര്യം ചെയ്യുക
• ലോക്ക് സിലിണ്ടർ
• Backup Key(s)
• റീസെറ്റ് ടൂൾ
• സ്ട്രൈക്ക് പ്ലേറ്റ്
• Various Screws (Latch Screws, Mounting Screws, Interior Assembly Screws)
• Installation Guide / Programming Instruction
• Drilling Drawing (if needed for new installations)

സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

Follow these steps carefully to install your Hugolog Keyless Entry Door Lock. For visual guidance, please refer to the installation video provided below.

പ്രീ-ഇൻസ്റ്റലേഷൻ പരിശോധനകൾ

• Ensure your door thickness is between 35-50mm.
• Verify the backset of your door (distance from door edge to center of bore hole) is compatible. The latch is self-adjusting for bolt side distance.
• If drilling is required for a new door, refer to the drilling drawing provided in the package.

Image: Diagram showing door dimensions and lock measurements, including backset and bore hole diameter, to ensure compatibility.

ഇൻസ്റ്റലേഷൻ ഘട്ടങ്ങൾ

1. ലാച്ച് ഇൻസ്റ്റാൾ ചെയ്യുക: Insert the latch into the door edge. Ensure the angle of the latch faces the door jamb. Adjust the backset if necessary, making sure the hole is in the horizontal position.
2. സ്ട്രൈക്ക് പ്ലേറ്റ് ഇൻസ്റ്റാൾ ചെയ്യുക: Secure the strike plate onto the door jamb using the provided screws. Ensure the latch angle faces the door jamb.
3. എക്സ്റ്റീരിയർ അസംബ്ലി ഇൻസ്റ്റാൾ ചെയ്യുക: Slide the shaft of the exterior assembly smoothly through the hole in the latch. Ensure the notch of the lock cylinder is facing away from the door frame. The cable must go through the door hole above the latch.
4. മൗണ്ടിംഗ് പ്ലേറ്റ് സ്ഥാപിക്കുക: Route the cable and connector through the hole in the mounting plate. Position the mounting plate against the door.
5. Secure Assemblies: Secure both the exterior assembly and the mounting plate using the mounting screws.
6. ഇൻ്റീരിയർ അസംബ്ലി ഇൻസ്റ്റാൾ ചെയ്യുക: Route the cable and connector through the cable hole on the interior assembly. Connect the cable. It is recommended to insert the PCB wire into the door hole after connection. Install the interior assembly and secure it using flat head screws.
7. ഹാൻഡിൽ ഇൻസ്റ്റാൾ ചെയ്യുക: Push the lever into the base until the catch pin is engaged. Ensure the tip of the handle points down.
8. Load Batteries and Reset: Install 4x AA batteries into the interior assembly.
9. Install Battery Cover: Put back the lid of the battery pack.

ഇൻസ്റ്റലേഷൻ വീഡിയോ ഗൈഡ്

Initial Programming - Change Master Code

The default master code is 12345678. It is required that you change it to a code of your own before programming other features.

1. അമർത്തുക ഹ്യൂഗോലോഗ് button twice, then enter the default master code (12345678), and press ഹ്യൂഗോലോഗ് button again. Wait for a long green light flash.
2. അമർത്തുക 1. Wait for a green light flash.
3. Enter your new master code, then press ഹ്യൂഗോലോഗ് button. Succeed green light flash.
4. Enter the new master code again, then press ഹ്യൂഗോലോഗ് button. Succeed green light flash.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

അൺലോക്കിംഗും ലോക്കിംഗും

Your Hugolog lock offers multiple ways to unlock and lock for your convenience:

• കീപാഡ്: Enter your user code on the keypad.
• ഭൗതിക കീ: Use the provided backup key for manual unlocking.
• തള്ളവിരൽ തിരിവ്: Rotate the interior thumb turn to manually lock or unlock the door from the inside.

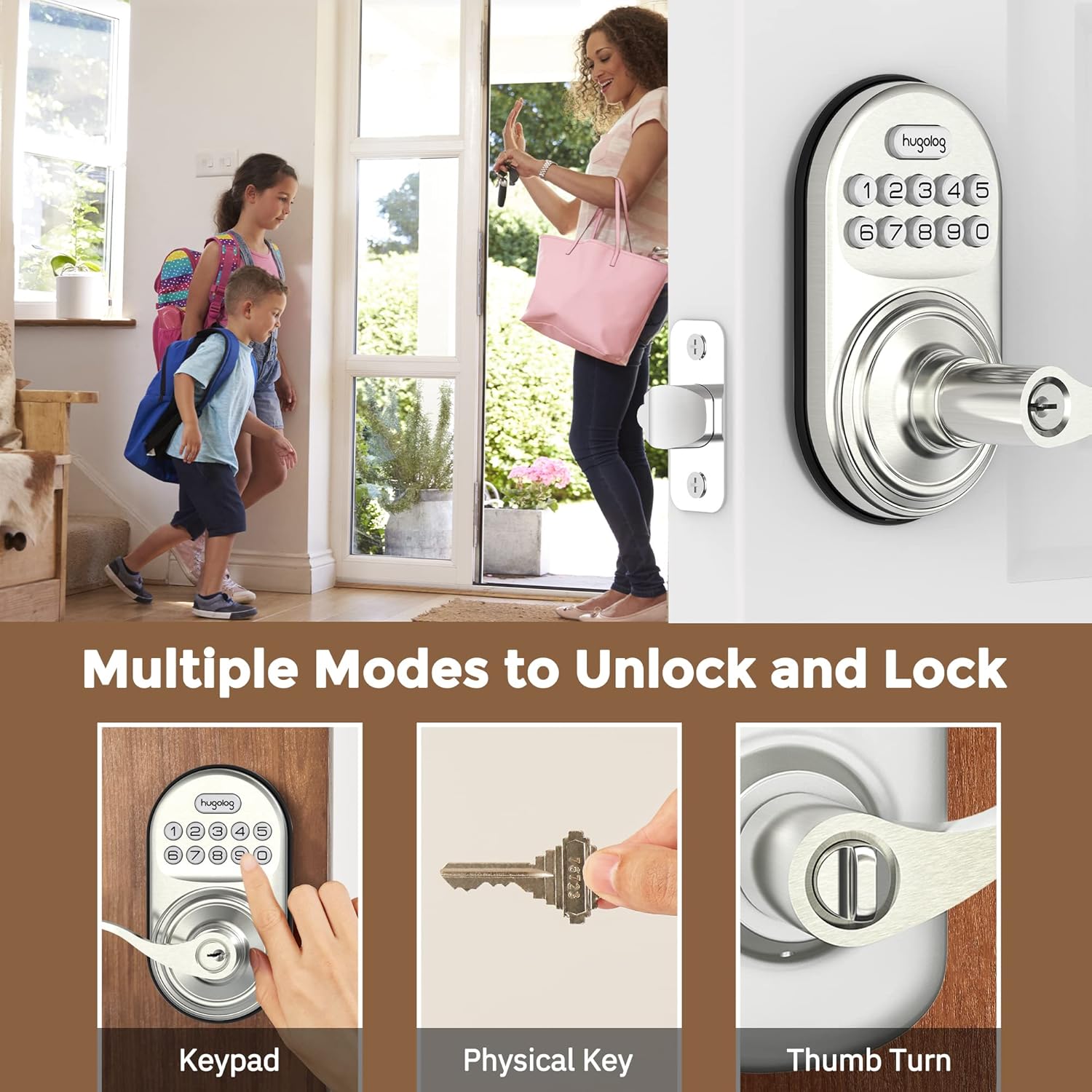

Image: Illustrates three methods of unlocking the door: using the keypad, a physical key, and the interior thumb turn.

Image: Diagram showing how to rotate the interior knob to manually lock or unlock the door, indicating ON and OFF positions.

ഉപയോക്തൃ കോഡുകൾ ചേർക്കുന്നു

You can add up to 20 user codes for family members or guests.

1. അമർത്തുക ഹ്യൂഗോലോഗ് button twice, then enter your master code, and press ഹ്യൂഗോലോഗ് button again. Wait for a green light flash.
2. അമർത്തുക 2. Wait for a green light flash.
3. Enter the new user code, then press ഹ്യൂഗോലോഗ് button. Succeed green light flash.
4. Enter the new user code again, then press ഹ്യൂഗോലോഗ് button. Succeed green light flash.

Image: Depicts two individuals communicating about setting one-time codes for friend visits, highlighting the ability to set up to 20 temporary codes.

ഉപയോക്തൃ കോഡുകൾ ഇല്ലാതാക്കുന്നു

To remove an unwanted user code:

1. അമർത്തുക ഹ്യൂഗോലോഗ് button twice, then enter your master code, and press ഹ്യൂഗോലോഗ് button again. Wait for a green light flash.
2. അമർത്തുക 3. Wait for a green light flash.
3. Enter the unwanted user code, then press ഹ്യൂഗോലോഗ് button. Succeed green light flash.

ഓട്ടോ-ലോക്ക് സവിശേഷത

The auto-lock feature automatically locks the door after a set period (10-99 seconds) for added peace of mind.

Image: Shows the auto-lock feature, indicating it allows for a delay from 10 to 99 seconds before automatically locking the door.

ഓട്ടോ ലോക്ക് പ്രവർത്തനക്ഷമമാക്കുക

1. അമർത്തുക ഹ്യൂഗോലോഗ് button twice, then enter your master code, and press ഹ്യൂഗോലോഗ് button again. Wait for a green light flash.
2. അമർത്തുക 5. Wait for a green light flash.
3. അമർത്തുക 1, എന്നിട്ട് അമർത്തുക ഹ്യൂഗോലോഗ് button. Succeed green light flash.

ഓട്ടോ-ലോക്ക് പ്രവർത്തനരഹിതമാക്കുക

1. അമർത്തുക ഹ്യൂഗോലോഗ് button twice, then enter your master code, and press ഹ്യൂഗോലോഗ് button again. Wait for a green light flash.
2. അമർത്തുക 5. Wait for a green light flash.
3. അമർത്തുക 2, എന്നിട്ട് അമർത്തുക ഹ്യൂഗോലോഗ് button. Succeed green light flash.

ഓട്ടോ-ലോക്ക് സമയ കാലതാമസം സജ്ജമാക്കുക

1. അമർത്തുക ഹ്യൂഗോലോഗ് button twice, then enter your master code, and press ഹ്യൂഗോലോഗ് button again. Wait for a green light flash.
2. അമർത്തുക 8. Wait for a green light flash.
3. Enter the new duration time (10-99 seconds), then press ഹ്യൂഗോലോഗ് button. Succeed green light flash.

Anti-Peep Password

The anti-peep feature allows you to enter random digits before or after your actual code to prevent others from guessing your code by observing your hand movements.

Image: Illustrates the Anti-Peep Password feature, showing how random digits can be entered before or after the correct code to safeguard against prying eyes.

സൈലൻ്റ് മോഡ്

Enable silent mode to disable keypad beeps for quiet operation.

സൈലന്റ് മോഡ് പ്രവർത്തനക്ഷമമാക്കുക

1. അമർത്തുക ഹ്യൂഗോലോഗ് button twice, then enter your master code, and press ഹ്യൂഗോലോഗ് button again. Wait for a green light flash.
2. അമർത്തുക 4. Wait for a green light flash.
3. അമർത്തുക 2, എന്നിട്ട് അമർത്തുക ഹ്യൂഗോലോഗ് button. Succeed green light flash.

സൈലന്റ് മോഡ് പ്രവർത്തനരഹിതമാക്കുക

1. അമർത്തുക ഹ്യൂഗോലോഗ് button twice, then enter your master code, and press ഹ്യൂഗോലോഗ് button again. Wait for a green light flash.
2. അമർത്തുക 4. Wait for a green light flash.
3. അമർത്തുക 1, എന്നിട്ട് അമർത്തുക ഹ്യൂഗോലോഗ് button. Succeed green light flash.

അവധിക്കാല മോഡ്

Vacation mode disables all user codes, allowing entry only with the master code or physical key. This is useful for extended absences.

അവധിക്കാല മോഡ് പ്രവർത്തനക്ഷമമാക്കുക

1. അമർത്തുക ഹ്യൂഗോലോഗ് button twice, then enter your master code, and press ഹ്യൂഗോലോഗ് button again. Wait for a green light flash.
2. അമർത്തുക 6. Wait for a green light flash.
3. അമർത്തുക 1, എന്നിട്ട് അമർത്തുക ഹ്യൂഗോലോഗ് button. Succeed green light flash.

അവധിക്കാല മോഡ് പ്രവർത്തനരഹിതമാക്കുക

1. അമർത്തുക ഹ്യൂഗോലോഗ് button twice, then enter your master code, and press ഹ്യൂഗോലോഗ് button again. Wait for a green light flash.
2. അമർത്തുക 6. Wait for a green light flash.
3. അമർത്തുക 2, എന്നിട്ട് അമർത്തുക ഹ്യൂഗോലോഗ് button. Succeed green light flash.

ഒറ്റത്തവണ കോഡ് ചേർക്കുക

Create a temporary code that can be used only once.

1. അമർത്തുക ഹ്യൂഗോലോഗ് button twice, then enter your master code, and press ഹ്യൂഗോലോഗ് button again. Wait for a green light flash.
2. അമർത്തുക 7. Wait for a green light flash.
3. Enter the new user code, then press ഹ്യൂഗോലോഗ് button. Succeed green light flash.
4. Enter the new user code again, then press ഹ്യൂഗോലോഗ് button. Succeed green light flash.

മെയിൻ്റനൻസ്

ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ

The lock requires 4x AA batteries. When the battery level is low, the lock will indicate this with a visual or audible alert. Replace all four batteries simultaneously to ensure optimal performance.

Image: Close-up of the lock's keypad showing a low battery indicator, reminding users to replace the 4x AA batteries for a 1-year battery life.

ബാറ്ററികൾ മാറ്റിസ്ഥാപിക്കാൻ:

1. ഇന്റീരിയർ അസംബ്ലിയിലെ ബാറ്ററി കവർ നീക്കം ചെയ്യുക.
2. പഴയ ബാറ്ററികൾ നീക്കം ചെയ്യുക.
3. Insert new 4x AA batteries, ensuring correct polarity (+/-).
4. ബാറ്ററി കവർ മാറ്റിസ്ഥാപിക്കുക.

കുറിപ്പ്: Always use new, high-quality alkaline batteries for best performance and longevity.

ട്രബിൾഷൂട്ടിംഗ്

If you encounter issues with your Hugolog Keyless Entry Door Lock, please refer to the common problems and solutions below:

സ്പെസിഫിക്കേഷനുകൾ

വാറൻ്റിയും പിന്തുണയും

Hugolog provides technical support for hassle-free ownership. For any questions, issues, or warranty claims, please contact Hugolog customer service through their official channels. Please refer to the product packaging or the official Hugolog webഏറ്റവും കാലികമായ ബന്ധപ്പെടാനുള്ള വിവരങ്ങൾക്കും വാറന്റി വിശദാംശങ്ങൾക്കുമുള്ള സൈറ്റ്.
