ആമുഖം
This manual provides instructions for the operation and maintenance of your SHIDU T7 Karaoke Machine. This portable audio system features a 40W Hi-Fi speaker, a wireless microphone, and multiple connectivity options for an enhanced audio experience.
Figure 1: SHIDU T7 Karaoke Machine, wireless microphone, and remote control.
പാക്കേജ് ഉള്ളടക്കം
താഴെ പറയുന്ന ഇനങ്ങൾക്കായി ബോക്സ് ചെക്ക് ചെയ്യുക:
- 1 x SHIDU T7 Host Unit
- 1 x UHF Wireless Microphone
- 1 x റിമോട്ട് കൺട്രോൾ
- 1 x 15V-2A Charger
- 1 x Neutral Black Audio Cable (3.5mm)
- 1 x Neutral Red Live Wire (3.5mm)
- 1 x Microphone USB Charging Cable
- 1 x User Manual/Warranty Card
- 1 x Qualification Certificate
- 1 x Hang Tag

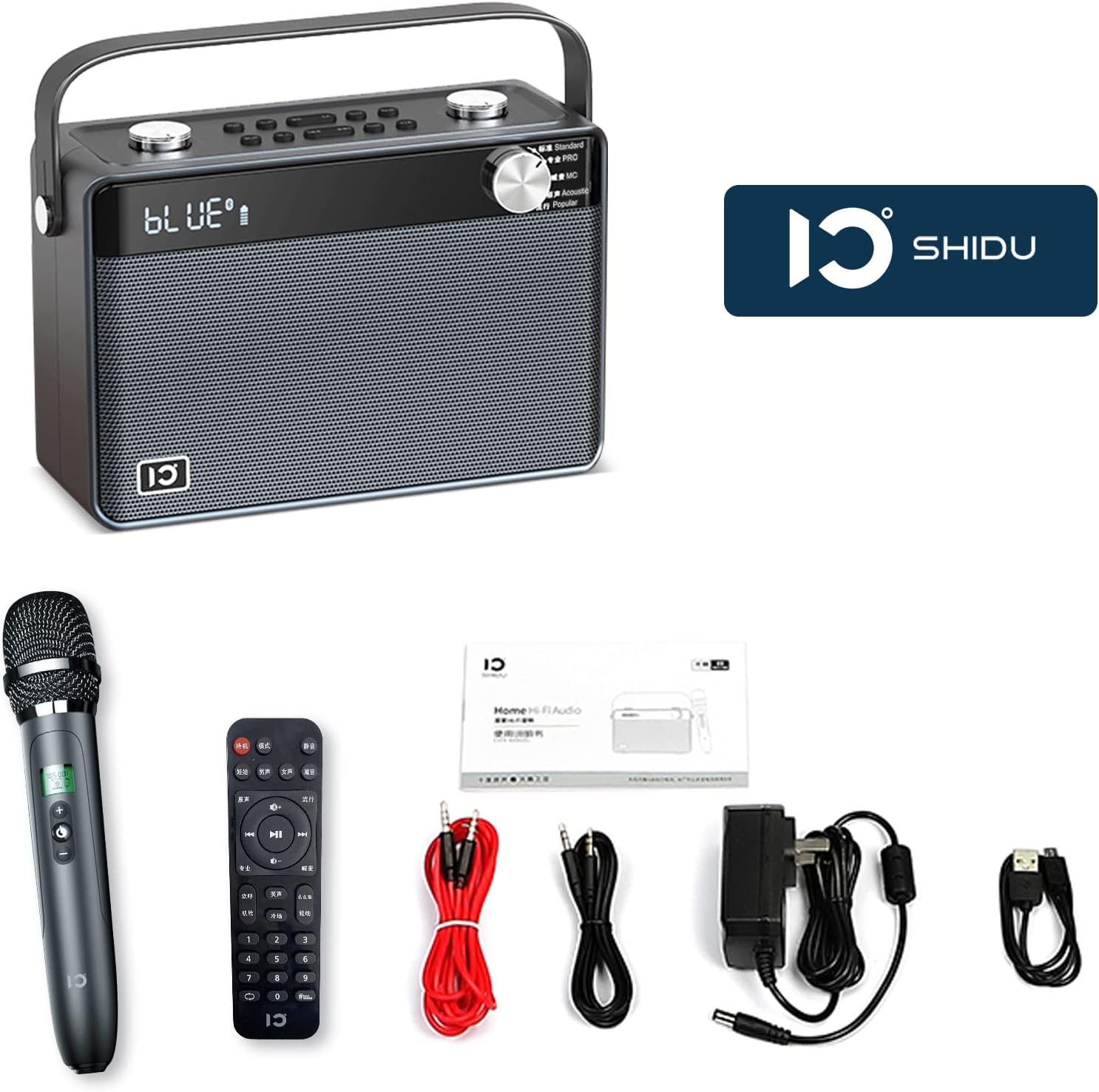

Figure 2: All items included in the SHIDU T7 package.
ഉൽപ്പന്നം കഴിഞ്ഞുview
Main Unit Controls and Ports
Figure 3: Front panel with equalizer presets and display.
- Equalizer Dial: Select from 5 presets: Standard, Pro, MC, Acoustic, and Popular.
- Volume Dials (Top): Separate controls for microphone and speaker volume.
- Playback Controls (Top): Track navigation and play/pause.
- Voice Presets (Top): 4 voice variations (Baby, Lady, Man, Aged).
- Sound Effects (Top): 3 ambient sound effects (Cheer, Clap, Whistle).
- Phone Controls (Top): For call management when connected via Bluetooth.
Figure 4: Rear panel with various input/output ports.
- ¼” Line In (x2): For connecting external instruments or microphones.
- മൈക്രോ എസ്ഡി കാർഡ് സ്ലോട്ട്: For playing audio from a TF card.
- USB എ പോർട്ട്: For playing audio from a USB drive.
- 3.5mm AUX In (x2): ബാഹ്യ ഓഡിയോ സ്രോതസ്സുകളെ ബന്ധിപ്പിക്കുന്നതിന്.
- 3.5mm AUX Out (x2): For connecting to headphones or other audio output devices.
- DC 15V Power In: For charging the unit.
- ഓൺ/ഓഫ് സ്വിച്ച്: പ്രധാന പവർ സ്വിച്ച്.
വയർലെസ് മൈക്രോഫോൺ
Figure 5: The wireless microphone with charging indicator.
- ഓൺ/ഓഫ് ബട്ടൺ: Power for the microphone.
- അപ്പ്/ഡൗൺ ബട്ടണുകൾ: Adjust microphone volume or other settings.
- USB Micro Charging Port: Located at the bottom for recharging the microphone's internal battery.
റിമോട്ട് കൺട്രോൾ
The included remote control provides convenient access to various functions. Note that the remote control labels may be in Chinese. Refer to the main unit's display and buttons for corresponding functions.
സജ്ജമാക്കുക
1. Charging the Unit and Microphone
- പ്രധാന യൂണിറ്റ്: Connect the provided 15V-2A charger to the "DC 15V Power In" port on the rear of the main unit. Plug the charger into a power outlet. The unit will indicate charging status on its display.
- വയർലെസ് മൈക്രോഫോൺ: Connect the microphone USB charging cable to the USB Micro charging port at the bottom of the microphone. Connect the other end to a USB power source (e.g., a computer USB port or a USB wall adapter). The microphone will indicate charging status.
Note: Fully charge both devices before first use for optimal battery life. The main unit's 4400mAh lithium battery provides approximately 6-8 hours of playtime.
Figure 6: Visual representation of the main unit's battery capacity and the rechargeable microphone.
2. പവർ ചെയ്യുന്നു
Flip the On/Off switch on the rear panel of the main unit to the "On" position. The display will light up.
Press the On/Off button on the wireless microphone to power it on.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
1. ബ്ലൂടൂത്ത് വഴി ബന്ധിപ്പിക്കുന്നു
- Ensure the SHIDU T7 unit is powered on.
- നിങ്ങളുടെ സ്മാർട്ട്ഫോണിലോ മറ്റ് ബ്ലൂടൂത്ത് പ്രവർത്തനക്ഷമമാക്കിയ ഉപകരണത്തിലോ, ബ്ലൂടൂത്ത് ക്രമീകരണങ്ങളിലേക്ക് നാവിഗേറ്റ് ചെയ്യുക.
- ഇതിനായി തിരയുക available devices and select "SHIDU T7" (or similar name) from the list.
- Once connected, the unit's display will indicate a successful Bluetooth connection.
- You can now play audio from your device through the SHIDU T7 speaker.
Figure 7: Connecting the SHIDU T7 to a smartphone via Bluetooth.
2. Using Other Audio Input Modes
- AUX ഇൻപുട്ട്: Connect an external audio device (e.g., TV, tablet, MP3 player) to the 3.5mm AUX In port(s) on the rear panel using the provided audio cable. The unit will automatically switch to AUX mode or you may need to select it via the mode button (if available).
- USB/TF കാർഡ് പ്ലേബാക്ക്: Insert a USB flash drive or a TF (Micro SD) card containing audio files into the respective ports on the rear panel. The unit will automatically detect and play the audio files.
Figure 8: Rear panel showing USB, TF card, and AUX input ports.
3. വയർലെസ് മൈക്രോഫോൺ ഉപയോഗിക്കുന്നത്
- Ensure the microphone is charged and powered on. It will automatically connect to the main unit via UHF wireless.
- Adjust the microphone volume using the dedicated dial on the top of the main unit or the Up/Down buttons on the microphone.
- ഉപയോഗിച്ച് പരീക്ഷിക്കുക Voice Presets (Baby, Lady, Man, Aged) and സൗണ്ട് ഇഫക്റ്റുകൾ (Cheer, Clap, Whistle) buttons on the top panel for various vocal enhancements.
Figure 9: The UHF wireless microphone offers a stable connection up to 15 meters.
4. ശബ്ദ ക്രമീകരണങ്ങൾ ക്രമീകരിക്കുന്നു
- സ്പീക്കർ വോളിയം: Use the main speaker volume dial on the top panel to adjust the overall output volume.
- ഈക്വലൈസർ പ്രീസെറ്റുകൾ: Rotate the Equalizer Dial on the front panel to select from different sound modes:
- സ്റ്റാൻഡേർഡ്: General audio playback.
- പ്രോ: Enhanced professional sound.
- MC: Optimized for vocal clarity.
- അക്കോസ്റ്റിക്: Natural sound reproduction.
- ജനപ്രിയമായത്: Boosted bass and treble for popular music.
മെയിൻ്റനൻസ്
- വൃത്തിയാക്കൽ: Use a soft, dry cloth to clean the exterior of the unit and microphone. Do not use liquid cleaners or abrasive materials.
- സംഭരണം: നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്നും തീവ്രമായ താപനിലയിൽ നിന്നും മാറി തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് യൂണിറ്റ് സൂക്ഷിക്കുക.
- ബാറ്ററി കെയർ: To prolong battery life, avoid fully discharging the unit and microphone frequently. Recharge them regularly, even if not in use for extended periods.
ട്രബിൾഷൂട്ടിംഗ്
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ശക്തിയില്ല | ബാറ്ററി തീർന്നു; പവർ സ്വിച്ച് ഓഫാണ്. | Charge the unit; Ensure the power switch is in the "On" position. |
| സ്പീക്കറിൽ നിന്ന് ശബ്ദമില്ല | Volume too low; Incorrect input mode selected; Device not connected properly. | Increase speaker volume; Select the correct input mode (Bluetooth, AUX, USB, TF); Reconnect your audio source. |
| മൈക്രോഫോൺ പ്രവർത്തിക്കുന്നില്ല | Microphone is off or uncharged; Microphone volume too low; Out of range. | Charge and power on the microphone; Increase microphone volume; Ensure microphone is within 15m of the main unit. |
| ബ്ലൂടൂത്ത് കണക്ഷൻ പ്രശ്നങ്ങൾ | Device too far; Bluetooth not enabled on source device; Interference. | ഉപകരണം യൂണിറ്റിന് അടുത്തേക്ക് നീക്കുക; നിങ്ങളുടെ ഉപകരണത്തിൽ ബ്ലൂടൂത്ത് പ്രവർത്തനക്ഷമമാക്കുക; മറ്റ് ബ്ലൂടൂത്ത് ഉപകരണങ്ങൾ വിച്ഛേദിക്കുക. |
| റിമോട്ട് കൺട്രോൾ പ്രതികരിക്കുന്നില്ല | Remote battery depleted; Obstruction between remote and unit. | Replace remote batteries; Ensure clear line of sight to the unit's IR receiver. |
സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡൽ നമ്പർ | T7 |
| ബ്രാൻഡ് | ഷിഡു |
| ഔട്ട്പുട്ട് പവർ | 40W |
| സ്പീക്കർ കോൺഫിഗറേഷൻ | 2 x 4.0-inch woolen cone woofer, 2 x 1.5-inch silk diaphragm tweeter |
| കണക്റ്റിവിറ്റി | Bluetooth 5.0, AUX, USB, TF/SD Card, UHF Wireless Microphone |
| ബ്ലൂടൂത്ത് ശ്രേണി | 49 അടി (15 മീ) വരെ |
| Main Unit Battery | 4400mAh Lithium Ion (6-8 hours playtime) |
| മൈക്രോഫോൺ ബാറ്ററി | Rechargeable (details not specified, but included) |
| ഉൽപ്പന്ന അളവുകൾ (L x W x H) | 9.45 x 6.69 x 3.54 ഇഞ്ച് |
| ഇനത്തിൻ്റെ ഭാരം | 7.52 പൗണ്ട് (ഏകദേശം 3.42 കിലോഗ്രാം) |
| മൗണ്ടിംഗ് തരം | ടേബിൾടോപ്പ് |

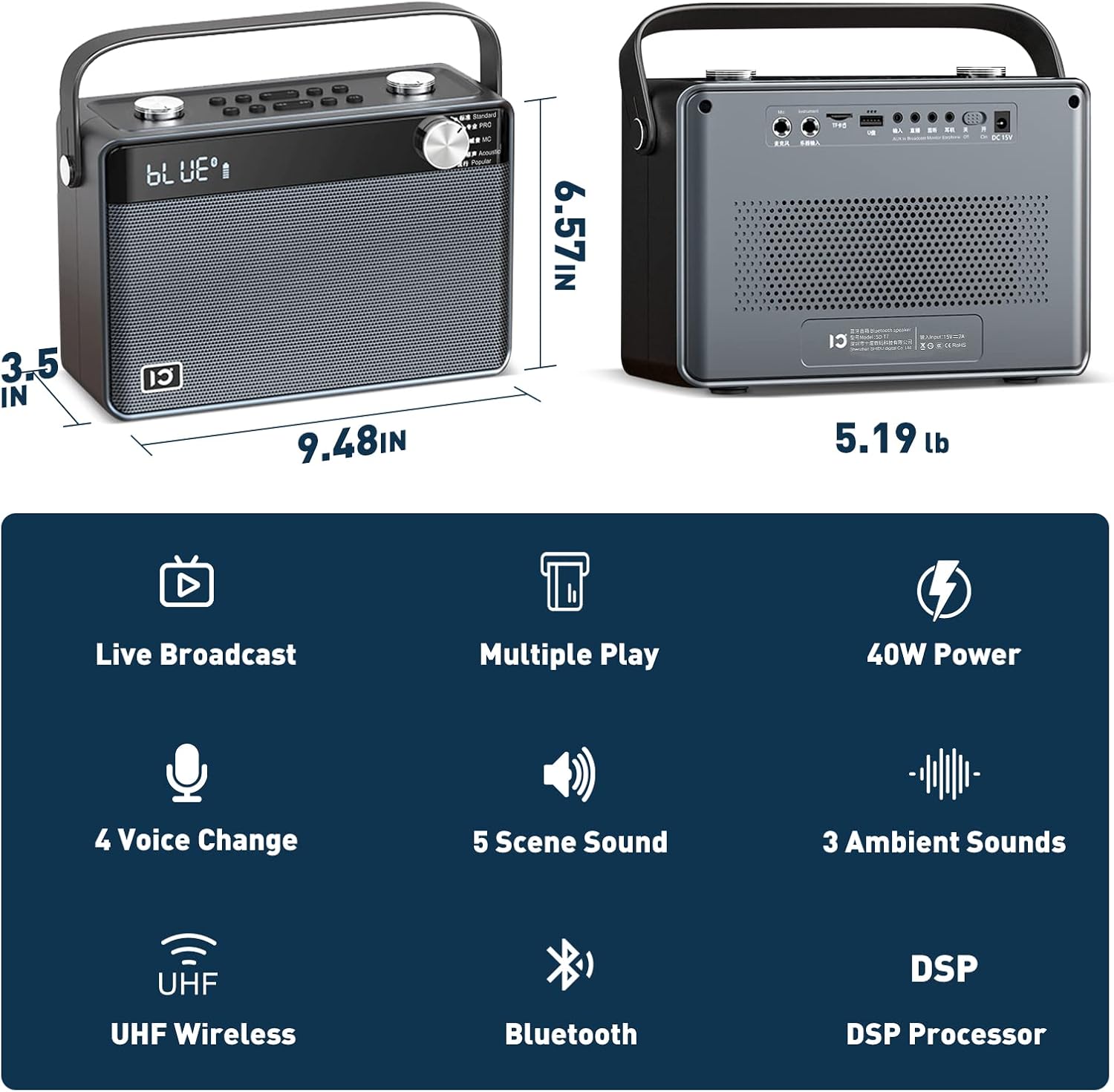

Figure 10: Physical dimensions of the SHIDU T7 main unit.
വാറൻ്റിയും പിന്തുണയും
The SHIDU T7 Karaoke Machine comes with a standard manufacturer's warranty. Please refer to the included Warranty Card in your package for specific terms and conditions.
For technical support, troubleshooting assistance, or warranty claims, please contact SHIDU customer service through the retailer where you purchased the product or visit the official SHIDU webസൈറ്റ്.
നിങ്ങൾക്ക് സന്ദർശിക്കാനും കഴിയും SHIDU Brand Store on Amazon കൂടുതൽ വിവരങ്ങൾക്കും പിന്തുണാ ഉറവിടങ്ങൾക്കും.
