1. ആമുഖം
This manual provides detailed instructions for the installation, operation, and maintenance of your Hiseeu 10-Port 1000 Mbps PoE Switch. Please read this manual thoroughly before using the device to ensure proper functionality and safety.
പാക്കേജ് ഉള്ളടക്കം
- Hiseeu 10-Port PoE Switch
- വൈദ്യുതി വിതരണം
2. ഉൽപ്പന്ന സവിശേഷതകൾ
- High Power 120W & 802.3 af/at Compliant: Features 8 PoE+ ports and 2 Uplink Ethernet ports. Each PoE+ port delivers up to 30W, with a total power budget of 120W.
- Extended Range & Speed: Includes 2 Gigabit Uplink Ports (1000 Mbps) and 8 PoE+ ports. Default mode offers 100 Mbps up to 100m (328 ft). Extend mode increases distance to 250m (820 ft) for PoE+ ports 1-6.
- Unmanaged Plug & Play: Requires no software installation or configuration. Simply connect the power cord and network cables.
- AI PD Detection (AI Watchdog): Automatically detects abnormal port connection issues, such as unresponsive PoE devices, and intelligently reboots the port to restore functionality.
- നീണ്ടുനിൽക്കുന്ന നിർമ്മാണം: Sturdy metal case designed for efficient heat dissipation, ensuring smooth and quiet operation.
- 4KV മിന്നൽ സംരക്ഷണം: Integrated surge protection for enhanced device longevity and reliability.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
The Hiseeu 10-Port PoE Switch is designed for reliable network connectivity and power delivery to PoE-compatible devices.

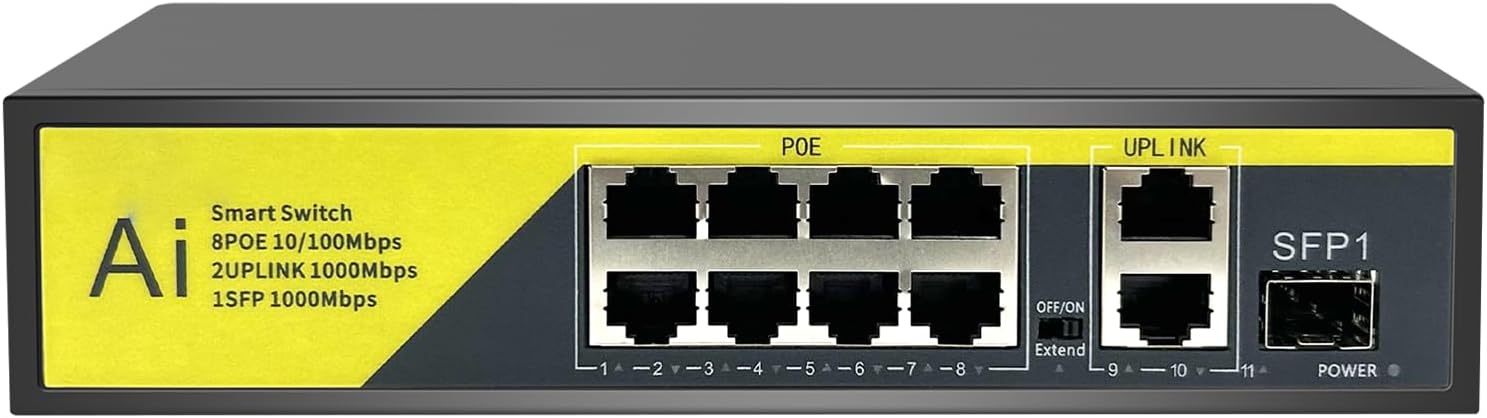

ചിത്രം: പിൻഭാഗം view of the Hiseeu 10-Port PoE Switch, highlighting the 8 PoE ports, 2 Uplink ports, SFP slot, and the Extend switch.
പോർട്ട് ലേഔട്ട്
- PoE പോർട്ടുകൾ (1-8): 10/100 Mbps ports supporting 802.3af/at Power over Ethernet. Connect your PoE-powered devices (e.g., IP cameras, IP phones, wireless access points).
- Uplink Ports (9-10): 1000 Mbps Ethernet ports for connecting to your router, NVR, or other network devices.
- SFP1 Port: 1000 Mbps SFP slot for fiber optic connections (transceiver not included).
- Extend Switch: Toggles between default mode (100m range) and extend mode (250m range for PoE ports 1-6).
- പവർ പോർട്ട്: ഉൾപ്പെടുത്തിയിരിക്കുന്ന പവർ അഡാപ്റ്ററുമായി ബന്ധിപ്പിക്കുന്നു.
4. സജ്ജീകരണ നിർദ്ദേശങ്ങൾ
The Hiseeu PoE Switch is designed for simple plug-and-play operation.
- പവർ ബന്ധിപ്പിക്കുക: Plug the included power adapter into the DC power port on the switch and then into a standard electrical outlet.
- Connect Uplink: Connect one of the Uplink Ethernet ports (9 or 10) to your router, NVR, or main network device using a standard Ethernet cable.
- Connect PoE Devices: Connect your PoE-powered devices (e.g., IP cameras, IP phones) to the PoE ports (1-8) using Ethernet cables. The switch will automatically detect and power these devices.
- Optional SFP Connection: If using a fiber optic connection, insert a compatible SFP module into the SFP1 slot and connect your fiber cable.
Image: Connection diagram illustrating the simple setup process for the Hiseeu PoE Switch with various network devices.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Standard and Extend Modes
The Hiseeu PoE Switch features an 'Extend' switch to adjust the transmission distance:
- Default Mode (Extend OFF): Provides data transmission up to 100 meters (328 feet) at 100 Mbps.
- Extend Mode (Extend ON): Extends the data transmission distance for PoE ports 1-6 up to 250 meters (820 feet) at a reduced speed of 10 Mbps. This mode is ideal for long-distance deployments of IP cameras or other PoE devices where high bandwidth is not critical.
Image: Visual representation of the Extend mode functionality, showing increased range for PoE devices.
AI വാച്ച്ഡോഗ് പ്രവർത്തനം
The integrated AI Watchdog function continuously monitors the connection status of PoE-powered devices. If a device becomes unresponsive or experiences an abnormal connection, the switch will automatically detect the issue and reboot the specific PoE port to restore its operation. This feature enhances system reliability and reduces the need for manual intervention.
Image: Illustration of the AI Watchdog function, demonstrating automatic detection and repair of unresponsive PoE devices.
6. പരിപാലനം
To ensure optimal performance and longevity of your Hiseeu PoE Switch, follow these maintenance guidelines:
- പരിസ്ഥിതി വ്യവസ്ഥകൾ: Operate the switch within its specified temperature range of -40°C to 70°C. Avoid exposing the device to extreme temperatures, high humidity, or direct sunlight.
- വൃത്തിയാക്കൽ: സ്വിച്ച് വൃത്തിയായും പൊടി വിമുക്തമായും സൂക്ഷിക്കുക. വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. ലിക്വിഡ് അല്ലെങ്കിൽ എയറോസോൾ ക്ലീനറുകൾ ഉപയോഗിക്കരുത്.
- വെൻ്റിലേഷൻ: Ensure proper airflow around the device. The sturdy metal case is designed for efficient heat dissipation, but obstructions to ventilation slots should be avoided. The fanless design ensures silent operation.
- കേബിൾ മാനേജുമെന്റ്: Organize network cables to prevent strain on ports and ensure proper connections.
ചിത്രം: കഴിഞ്ഞുview of the switch's robust design, highlighting features like temperature resistance and fanless operation.
7. പ്രശ്നപരിഹാരം
If you encounter issues with your Hiseeu PoE Switch, consider the following common troubleshooting steps:
- ശക്തിയില്ല: Ensure the power adapter is securely connected to both the switch and a working electrical outlet. Check the power indicator light on the switch.
- നെറ്റ്വർക്ക് കണക്ഷൻ ഇല്ല: Verify that all Ethernet cables are properly connected to the correct ports on the switch and connected devices. Check the link/activity LEDs on the ports.
- PoE Device Not Receiving Power/Data:
- Ensure the connected device is PoE-compatible (802.3af/at).
- Check the cable length. If using Extend mode, ensure the device is connected to ports 1-6 and the switch is set to 'Extend ON'.
- The AI Watchdog function should automatically attempt to restore unresponsive devices. If not, try disconnecting and reconnecting the device's Ethernet cable.
- Verify the total power budget (120W) is not exceeded by all connected PoE devices.
- മന്ദഗതിയിലുള്ള ഡാറ്റ കൈമാറ്റം: Ensure all cables are Cat5e or higher. If in Extend mode, remember that speed is reduced to 10 Mbps for longer distances. Check for network congestion or issues with connected devices.
- ഇടവിട്ടുള്ള കണക്ഷൻ: അയഞ്ഞ കേബിൾ കണക്ഷനുകൾ പരിശോധിക്കുക. ശക്തമായ വൈദ്യുതകാന്തിക ഇടപെടലുകളിൽ നിന്ന് മാറി സ്ഥിരതയുള്ള ഒരു അന്തരീക്ഷത്തിലാണ് സ്വിച്ച് സ്ഥാപിച്ചിരിക്കുന്നതെന്ന് ഉറപ്പാക്കുക.
If problems persist after attempting these steps, please contact Hiseeu customer support for further assistance.
8 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| മോഡൽ നമ്പർ | 10-തുറമുഖം |
| തുറമുഖങ്ങളുടെ എണ്ണം | 8 PoE+ Ports, 2 Uplink Ethernet Ports, 1 SFP Slot |
| PoE സ്റ്റാൻഡേർഡ് | IEEE 802.3af / at |
| PoE പവർ ബജറ്റ് | 120W Total, up to 30W per PoE+ port |
| ഡാറ്റ കൈമാറ്റ നിരക്ക് | 10/100 Mbps (PoE Ports), 1000 Mbps (Uplink Ports, SFP Slot) |
| ട്രാൻസ്മിഷൻ ദൂരം | 100m (Default Mode), 250m (Extend Mode for PoE Ports 1-6) |
| ഇൻ്റർഫേസ് തരം | PoE+, RJ45, SFP |
| ഉൽപ്പന്ന അളവുകൾ | 10.63"L x 6.3"W x 2.2"H |
| ഇനത്തിൻ്റെ ഭാരം | 1.96 പൗണ്ട് |
| പ്രവർത്തന താപനില | -40°C മുതൽ 70°C വരെ |
| മിന്നൽ സംരക്ഷണം | 4KV സർജ് പ്രൊട്ടക്ഷൻ |
| കേസ് മെറ്റീരിയൽ | ദൃഢമായ ലോഹം |
9. വാറൻ്റിയും പിന്തുണയും
Hiseeu is committed to providing reliable products and excellent customer service.
- ഉൽപ്പന്ന വാറൻ്റി: Your Hiseeu PoE Switch is covered by a product warranty. Please refer to the warranty card included with your purchase or visit the official Hiseeu webനിർദ്ദിഷ്ട നിബന്ധനകൾക്കും വ്യവസ്ഥകൾക്കുമുള്ള സൈറ്റ്.
- 30 ദിവസത്തെ സൗജന്യ റിട്ടേൺ: Hiseeu offers a 30-day free return policy for eligible purchases.
- ആജീവനാന്ത സാങ്കേതിക പിന്തുണ: Hiseeu provides lifetime technical support for its products. If you require assistance with setup, operation, or troubleshooting, please contact our support team.
Image: Hiseeu's commitment to customer satisfaction, including technical support and warranty information.
സ്വകാര്യതയും ഡാറ്റ സുരക്ഷയും
Hiseeu products are designed with privacy in mind. User's personal data is encrypted for local use (e.g., on a TV monitor) or for network access via the official Hiseeu app or PC client software, ensuring data protection.
