Perlegear PGPISF1 Full Motion TV Wall Mount Instruction Manual

പ്രധാനപ്പെട്ട സുരക്ഷാ നിർദ്ദേശങ്ങൾ

Please read this entire instruction manual before installation and assembly. If you have any questions regarding any of the instructions or warnings, please contact your local distributor for assistance. Failure to understand the instructions or warnings may result in serious personal injury or property damage.

• This product is designed for installation on wood stud walls and solid concrete/brick walls. Do not install on drywall alone.
• The wall must be capable of supporting five times the weight of the television and the mount combined.
• പരമാവധി ഭാര ശേഷി 44 പൗണ്ട് (20 കിലോഗ്രാം) കവിയരുത്.
• ഈ മാനുവലിൽ വിവരിച്ചിരിക്കുന്നതുപോലെ ഈ ഉൽപ്പന്നം അതിൻ്റെ ഉദ്ദേശ്യത്തിനായി മാത്രം ഉപയോഗിക്കുക. നിർമ്മാതാവ് ശുപാർശ ചെയ്യാത്ത അറ്റാച്ച്മെൻ്റുകൾ ഉപയോഗിക്കരുത്.
• ഇൻസ്റ്റലേഷൻ പ്രക്രിയയുടെ ഏതെങ്കിലും ഭാഗത്തെക്കുറിച്ച് നിങ്ങൾക്ക് ഉറപ്പില്ലെങ്കിൽ, യോഗ്യതയുള്ള ഒരു പ്രൊഫഷണലിനെ സമീപിക്കുക.
• Always ensure all screws are securely tightened before use. Do not overtighten screws.
• Keep children away from the installation area during assembly.

പാക്കേജ് ഉള്ളടക്കം

Verify that all components are present and undamaged before beginning installation. If any parts are missing or defective, contact customer service for replacement.

• വാൾ പ്ലേറ്റ് അസംബ്ലി
• ടിവി ബ്രാക്കറ്റ് ആംസ് (2)
• മൗണ്ടിംഗ് ഹാർഡ്‌വെയർ കിറ്റ് (വിവിധ സ്ക്രൂകൾ, വാഷറുകൾ, സ്‌പെയ്‌സറുകൾ, ആങ്കറുകൾ)
• ബബിൾ ലെവൽ
• കേബിൾ ടൈകൾ (3)
• ഇൻസ്ട്രക്ഷൻ മാനുവൽ

ചിത്രം: കഴിഞ്ഞുview of the Perlegear PGPISF1 Full Motion TV Wall Mount, including the main mount assembly, a bubble level, and cable ties.

ഉൽപ്പന്ന സവിശേഷതകൾ

Image: Diagram illustrating various VESA mounting patterns (75x75mm, 100x100mm, 100x200mm, 200x100mm, 200x200mm) supported by the mount.

ഇൻസ്റ്റലേഷൻ / സജ്ജീകരണം

This section provides a general guide for installing your Perlegear PGPISF1 TV wall mount. For detailed graphical instructions, please refer to the included installation guide video or the printed manual.

പ്രീ-ഇൻസ്റ്റലേഷൻ പരിശോധനകൾ:

1. Check TV VESA Pattern: Ensure your TV's VESA pattern (the spacing of the mounting holes on the back of your TV) matches one of the supported patterns (75x75mm to 200x200mm).
2. Check TV Weight: Confirm your TV's weight does not exceed 44 lbs (20 kg).
3. മതിൽ തരം തിരിച്ചറിയുക: Determine if your wall is wood stud or solid concrete/brick. Different hardware is used for each.

Step-by-Step Installation Overview:

1. ടിവി ബ്രാക്കറ്റുകൾ ടിവിയിൽ ഘടിപ്പിക്കുക: Secure the two TV bracket arms to the back of your television using the appropriate screws, washers, and spacers from the hardware kit. Ensure they are centered and level.
2. ചുമരിലെ ദ്വാരങ്ങൾ അടയാളപ്പെടുത്തി തുരത്തുക: Position the wall plate assembly on the wall at your desired height. Use the integrated bubble level to ensure it is perfectly horizontal. Mark the drilling points. For wood studs, locate the center of the stud. For concrete/brick, use a masonry drill bit.
3. മൗണ്ട് വാൾ പ്ലേറ്റ്: Secure the wall plate to the wall using the provided lag bolts and washers for wood studs, or concrete anchors and lag bolts for concrete/brick walls. Ensure the wall plate is firmly attached and level.
4. വാൾ പ്ലേറ്റിൽ ടിവി തൂക്കിയിടുക: Carefully lift the television with the attached brackets and hook them onto the wall plate. Ensure the TV is securely seated.
5. Secure TV to Wall Plate: Tighten the safety screws or locking mechanisms on the TV brackets to prevent the TV from accidentally lifting off the wall plate.
6. Adjust Leveling: Use the post-installation leveling adjustment feature (typically +/-3°) to fine-tune the TV's horizontal position if needed.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

The Perlegear PGPISF1 mount offers various adjustments to optimize your viewഅനുഭവം.

ടിൽറ്റ് ക്രമീകരിക്കുന്നു:

To reduce glare or achieve a better viewing angle, you can tilt your TV. The mount allows for a tilt range of +5° (upward) to -15° (downward). Loosen the tilt adjustment knobs on the TV brackets, adjust the TV to the desired angle, and then securely tighten the knobs.

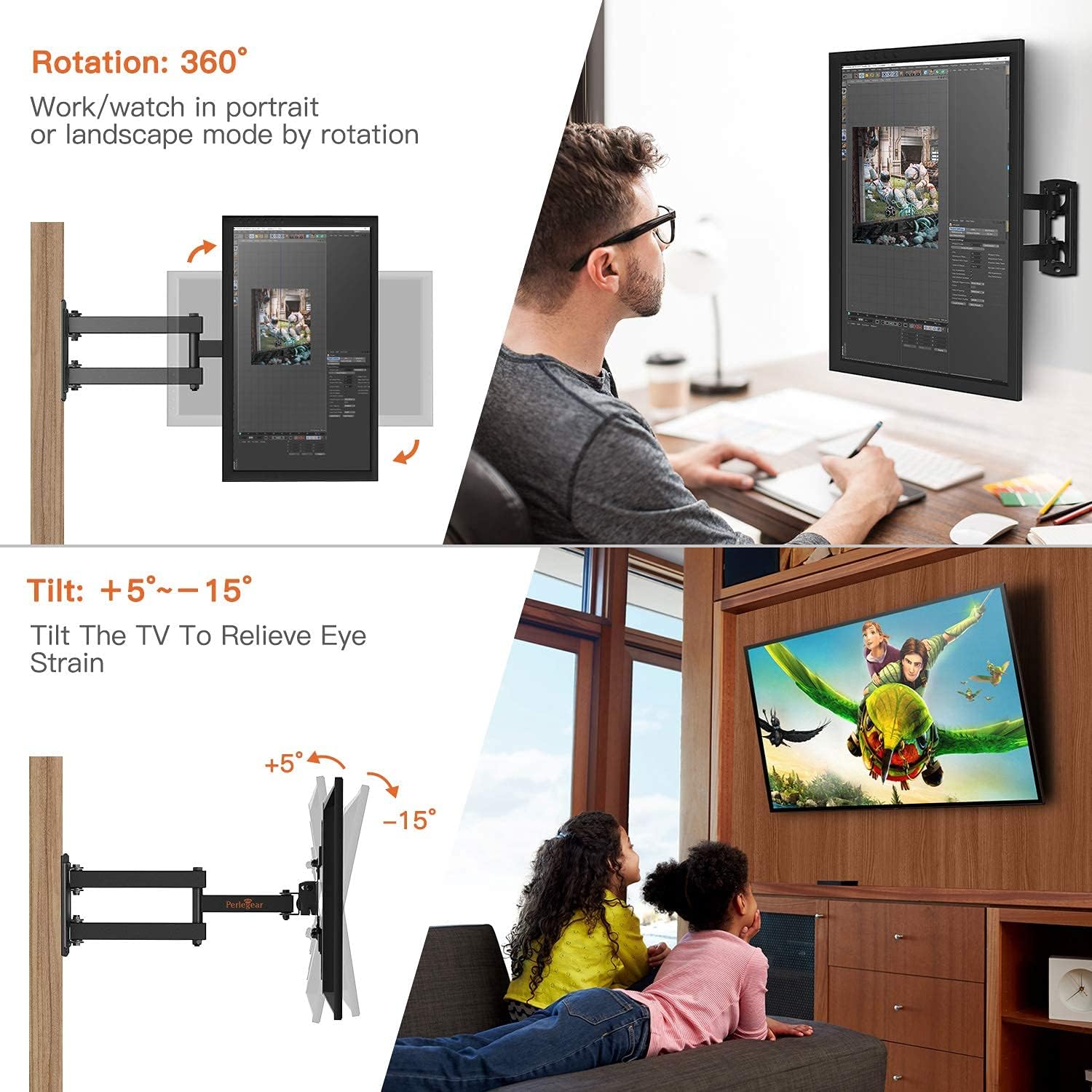

Image: Demonstrates the tilt adjustment range (+5° to -15°) and 360° rotation capability of the TV mount.

Adjusting Swivel and Extension:

The full motion arm allows you to swivel your TV up to +/-90° (left/right) and extend it from the wall. Gently pull the TV forward to extend the arm. Once extended, you can pivot the TV to the desired left or right angle. The maximum swivel angle depends on the size of your television. The mount can extend from 2.2 inches (retracted) to 14.5 inches (extended) from the wall.

Image: Illustrates the swivel functionality (up to 180°) and the extension range (2.2 to 14.5 inches) of the TV from the wall.

Adjusting Rotation:

This mount supports 360° rotation, allowing you to view your TV in either landscape or portrait mode. Gently rotate the TV to achieve the desired orientation.

മെയിൻ്റനൻസ്

നിങ്ങളുടെ ടിവി വാൾ മൗണ്ടിന്റെ ദീർഘായുസ്സും സുരക്ഷിതമായ പ്രവർത്തനവും ഉറപ്പാക്കാൻ പതിവ് അറ്റകുറ്റപ്പണികൾ സഹായിക്കുന്നു.

• വൃത്തിയാക്കൽ: പൊടി നീക്കം ചെയ്യാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിച്ച് മൗണ്ട് തുടയ്ക്കുക. അബ്രാസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.
• കണക്ഷനുകൾ പരിശോധിക്കുക: എല്ലാ സ്ക്രൂകളും ബോൾട്ടുകളും ഇറുകിയതാണെന്ന് ഉറപ്പാക്കാൻ ഇടയ്ക്കിടെ പരിശോധിക്കുക. അമിതമായി മുറുക്കരുത്.
• കേടുപാടുകൾക്കായി പരിശോധിക്കുക: Regularly inspect the mount for any signs of wear, damage, or corrosion. If any issues are found, discontinue use and contact customer support.

ട്രബിൾഷൂട്ടിംഗ്

വാറൻ്റിയും ഉപഭോക്തൃ പിന്തുണയും

Perlegear provides professional customer service before and after purchase. If you have any questions, concerns, or encounter any problems with your product, please do not hesitate to contact us. Our customer support team is available to assist you.

For assistance, please refer to the contact information provided with your product packaging or visit the official Perlegear webസൈറ്റ്.
