1. ആമുഖം
This instruction manual provides essential information for the safe and proper use of your KFD 12V-24V DC Adapter. This adapter is designed to power and charge compatible portable oxygen concentrators from a vehicle's DC power outlet. Please read this manual thoroughly before use and retain it for future reference.
2 സുരക്ഷാ വിവരങ്ങൾ
ഉപകരണത്തിന് പരിക്കേൽക്കുകയോ കേടുപാടുകൾ സംഭവിക്കുകയോ ചെയ്യാതിരിക്കാൻ ഇനിപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ പാലിക്കുക:
- Ensure the adapter's voltage and current ratings match your device's requirements. This adapter provides 24V DC output.
- അഡാപ്റ്ററിനെ വെള്ളം, ഈർപ്പം അല്ലെങ്കിൽ ഉയർന്ന താപനില എന്നിവയിൽ തുറന്നുകാട്ടരുത്.
- അഡാപ്റ്റർ താഴെയിടുകയോ ഗുരുതരമായ ആഘാതത്തിന് വിധേയമാക്കുകയോ ചെയ്യുന്നത് ഒഴിവാക്കുക.
- Do not attempt to disassemble or modify the adapter. Refer servicing to qualified personnel.
- Unplug the adapter from the vehicle's power outlet when not in use or before cleaning.
- കുട്ടികൾക്ക് ലഭ്യമാകാതെ സൂക്ഷിക്കുക.
ചിത്രം 2.1: The KFD DC Adapter incorporates multiple protection features for safe operation, including safeguards against overload, overcharge, short circuits, excessive current, overheating, and power fluctuations.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
The KFD DC Adapter is a compact and efficient power supply designed for portable oxygen concentrators in vehicles. It features a standard car cigarette lighter plug for input and a barrel connector for output.
ചിത്രം 3.1: The KFD DC Adapter, showing the main converter unit, the car charger plug, and the output barrel connector.
4. സജ്ജീകരണവും കണക്ഷനും
Follow these steps to connect your KFD DC Adapter:
- അനുയോജ്യത പരിശോധിക്കുക: Ensure your oxygen concentrator requires a 24V DC input and has a compatible barrel connector. This adapter is specifically designed for Inogen Rove 6, Inogen One G5, and Oxygo Next models.
- Vehicle Power Outlet: Insert the car charger plug firmly into your vehicle's 12V-24V DC power outlet (cigarette lighter socket).
- ഉപകരണത്തിലേക്ക് കണക്റ്റുചെയ്യുക: Connect the barrel connector end of the adapter to the DC input port of your portable oxygen concentrator.
- പവർ ഓൺ: Once connected, your oxygen concentrator should begin to receive power or charge its battery, depending on its operational status.
ചിത്രം 4.1: The car charger plug features a non-slip shrapnel design for a secure connection in vehicle power outlets.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Once connected, the KFD DC Adapter will provide continuous power to your compatible oxygen concentrator. It is designed for use in various vehicles, including cars, trucks, and boats, supporting 12V to 24V DC input.
ചിത്രം 5.1: The adapter in use, providing power from a vehicle's DC outlet.
5.1 അനുയോജ്യത
This KFD DC Adapter is compatible with the following oxygen concentrator models:
- Inogen Rove 6 Oxygen Concentrator IO-501
- Inogen One G5 Oxygen Concentrator (Models: BA-501, IO-500, I0-500, 10-500, BA-503, BA503, BA-500, BA-516, BA501, BA500, BA516)
- Oxygo Next Portable Oxygen Concentrator (POC) Model: 1400-3000, SKU Part #: 1400-1050
പ്രധാന കുറിപ്പ്: ഈ അഡാപ്റ്റർ അല്ല compatible with Inogen One G2, G3, G4 Oxygen Concentrators (which require 19V versions) or Inogen One G2, G3, G4, G5 External Battery Chargers.

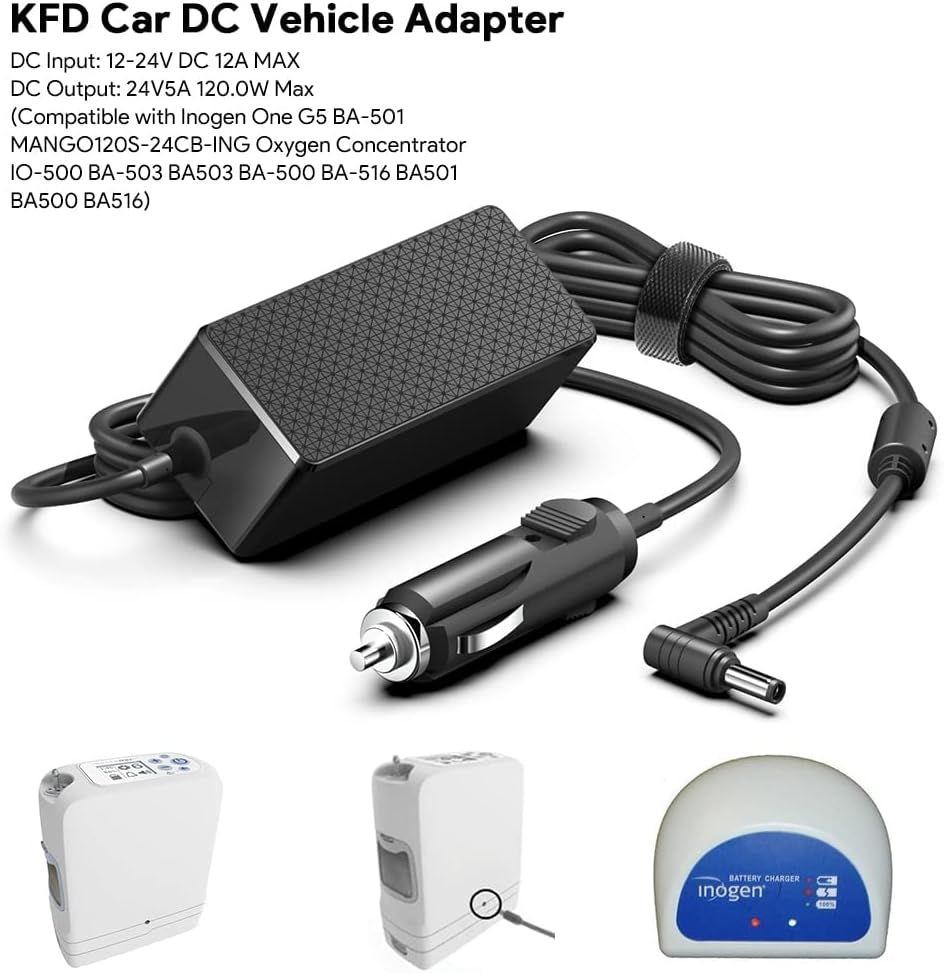

ചിത്രം 5.2: Visual representation of compatible oxygen concentrators and an example of an incompatible external battery charger.
6. പരിപാലനം
To ensure optimal performance and longevity of your KFD DC Adapter:
- വൃത്തിയാക്കൽ: Use a dry, soft cloth to clean the adapter. Do not use liquid cleaners or solvents.
- സംഭരണം: Store the adapter in a cool, dry place when not in use. Avoid wrapping the cable too tightly.
- ഫ്യൂസ് മാറ്റിസ്ഥാപിക്കൽ: The car charger plug contains a replaceable fuse for protection. If the adapter stops working, the fuse may need replacement.
6.1. Fuse Replacement Procedure
To replace the fuse in the car charger plug:
- Unplug the adapter from the vehicle's power outlet.
- Rotate the tip of the car charger plug counter-clockwise to unscrew it.
- Carefully remove the old fuse and replace it with a new fuse of the same rating (e.g., 5A).
- Screw the tip back on clockwise until secure.

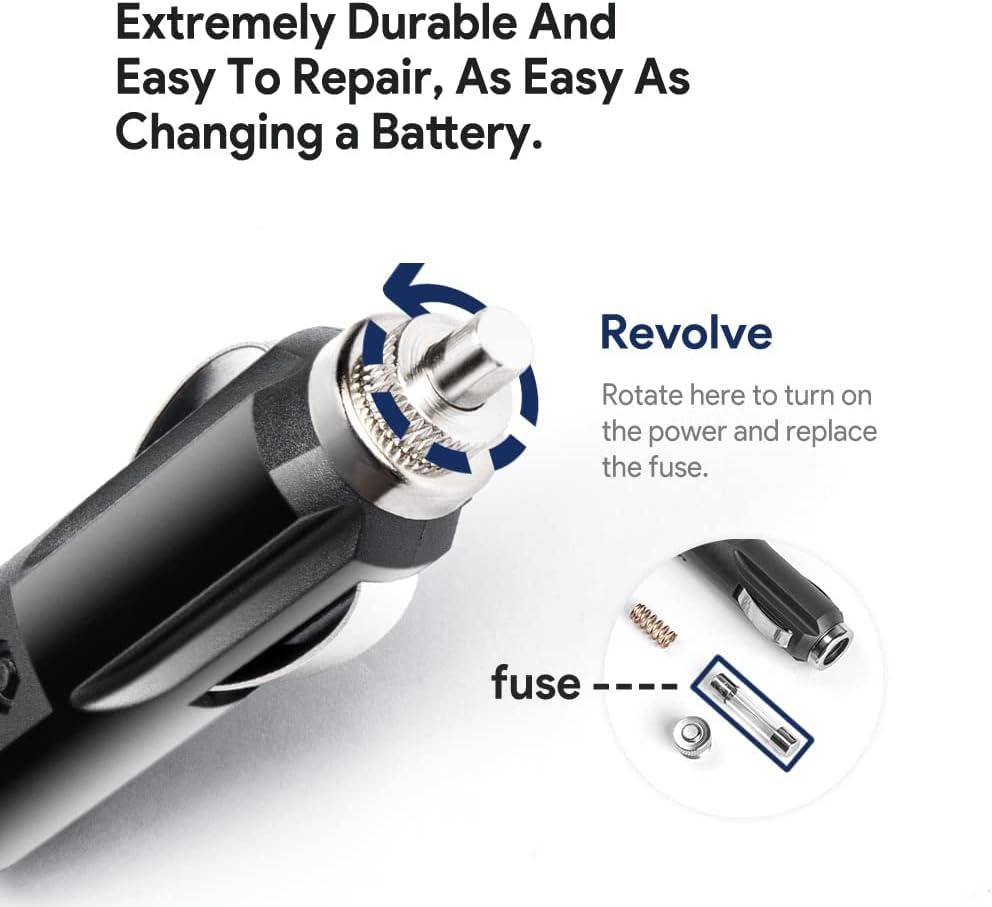

ചിത്രം 6.1: Instructions for replacing the fuse within the car charger plug.
7. പ്രശ്നപരിഹാരം
If you encounter issues with your KFD DC Adapter, refer to the following common problems and solutions:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| Adapter not providing power | അയഞ്ഞ കണക്ഷൻ ഊതപ്പെട്ട ഫ്യൂസ് Vehicle power outlet issue അനുയോജ്യമല്ലാത്ത ഉപകരണം | എല്ലാ കണക്ഷനുകളും സുരക്ഷിതമാണെന്ന് ഉറപ്പാക്കുക. Check and replace the fuse (refer to Section 6.1). Test the vehicle power outlet with another device. Verify device compatibility (refer to Section 5.1). |
| Device not charging/powering efficiently | High power demand from device കുറഞ്ഞ വാഹന വോള്യംtage | Ensure the concentrator is not operating at maximum settings if battery charging is slow. Check vehicle battery health. |
| Adapter feels warm during use | സാധാരണ പ്രവർത്തനം ഓവർലോഡ് | A slight warmth is normal. If it's excessively hot, disconnect immediately and check for compatibility or device malfunction. |
8 സ്പെസിഫിക്കേഷനുകൾ
Key technical specifications for the KFD DC Adapter:
- ഇൻപുട്ട്: DC 12V-24V (9-32V DC Max)
- ഔട്ട്പുട്ട്: 24V DC, 5A, 120W Max
- കണക്റ്റർ തരം: ബാരൽ കണക്റ്റർ
- മൊത്തം കേബിൾ ദൈർഘ്യം: 2.6 meters (approximately 8.5 feet)
- സംരക്ഷണ സവിശേഷതകൾ: ഓവർ വോളിയംtagഇ പ്രൊട്ടക്ഷൻ (OVP), ഓവർ കറന്റ് പ്രൊട്ടക്ഷൻ (OCP), ഷോർട്ട് സർക്യൂട്ട് പ്രൊട്ടക്ഷൻ (SCP)
- സർട്ടിഫിക്കേഷനുകൾ: CE, FCC, RoHS
- Dimensions (Converter Unit): Approximately 90mm x 36mm x 26mm (3.54in x 1.42in x 1.02in)
- ഭാരം: ഏകദേശം 10.2 ഔൺസ്
ചിത്രം 8.1: Product label displaying electrical specifications and certifications.
ചിത്രം 8.2: Physical dimensions of the KFD DC Adapter components.
9. വാറൻ്റിയും പിന്തുണയും
KFD products are certified and come with a warranty to ensure customer satisfaction.
- വാറൻ്റി: 30 Days Free Exchange / 36 Months Warranty.
- ഉപഭോക്തൃ പിന്തുണ: For any questions, technical assistance, or warranty claims, please contact KFD customer service through the retailer where the product was purchased.
