1. ആമുഖം
This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your Kinzo 710W Impact Drill, Model HF-ID02-13. This powerful tool is designed for heavy-duty drilling tasks, including drilling into hard materials such as concrete, masonry, wood, and metal. Please read this manual thoroughly before using the drill and keep it for future reference.
Figure 1: Kinzo Impact Drill with auxiliary handle and depth gauge.
2. സുരക്ഷാ നിർദ്ദേശങ്ങൾ
തീ, വൈദ്യുതാഘാതം, വ്യക്തിപരമായ പരിക്കുകൾ എന്നിവയ്ക്കുള്ള സാധ്യത കുറയ്ക്കുന്നതിന് എല്ലായ്പ്പോഴും അടിസ്ഥാന സുരക്ഷാ മുൻകരുതലുകൾ പാലിക്കുക.
- വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ (PPE): Always wear safety glasses, hearing protection, and work gloves when operating the drill. Hearing protection is crucial when sound pressure levels exceed 85 dB(A).
- വർക്ക് ഏരിയ സുരക്ഷ: നിങ്ങളുടെ ജോലിസ്ഥലം വൃത്തിയുള്ളതും നല്ല വെളിച്ചമുള്ളതുമായി സൂക്ഷിക്കുക. അലങ്കോലമായതോ ഇരുണ്ടതോ ആയ സ്ഥലങ്ങൾ അപകടങ്ങൾ ക്ഷണിച്ചുവരുത്തുന്നു. കത്തുന്ന ദ്രാവകങ്ങൾ, വാതകങ്ങൾ അല്ലെങ്കിൽ പൊടി എന്നിവയുടെ സാന്നിധ്യം പോലുള്ള സ്ഫോടനാത്മകമായ അന്തരീക്ഷത്തിൽ വൈദ്യുതി ഉപകരണങ്ങൾ പ്രവർത്തിപ്പിക്കരുത്.
- ഇലക്ട്രിക്കൽ സുരക്ഷ: Ensure the power supply matches the specifications on the tool's nameplate (230V). Avoid body contact with earthed or grounded surfaces. Do not expose power tools to rain or wet conditions.
- ഉപകരണ ഉപയോഗവും പരിചരണവും: പവർ ടൂൾ നിർബന്ധിച്ച് ഉപയോഗിക്കരുത്. നിങ്ങളുടെ ആപ്ലിക്കേഷന് അനുയോജ്യമായ പവർ ടൂൾ ഉപയോഗിക്കുക. എന്തെങ്കിലും ക്രമീകരണങ്ങൾ നടത്തുന്നതിനോ, ആക്സസറികൾ മാറ്റുന്നതിനോ, പവർ ടൂളുകൾ സൂക്ഷിക്കുന്നതിനോ മുമ്പ് പവർ സ്രോതസ്സിൽ നിന്ന് പ്ലഗ് വിച്ഛേദിക്കുക.
- സുരക്ഷിത വർക്ക്പീസ്: Always secure the workpiece firmly before drilling to prevent movement during operation.
- സഹായ ഹാൻഡിൽ: Always use the auxiliary handle for better control, especially during hammer drilling.
3. ഘടകങ്ങളും ഭാഗങ്ങളും
Familiarize yourself with the main components of your Kinzo Impact Drill.
- ചക്ക്: ഡ്രിൽ ബിറ്റ് സുരക്ഷിതമായി പിടിക്കുന്നു.
- സഹായ ഹാൻഡിൽ: അധിക ഗ്രിപ്പും നിയന്ത്രണവും നൽകുന്നു, ക്രമീകരിക്കാവുന്ന 360 ഡിഗ്രി.
- ഡെപ്ത് ഗേജ്: Allows for precise control over drilling depth.
- വേഗത നിയന്ത്രണ ഡയൽ: Adjusts the rotational speed of the drill.
- Hammer/Drill Mode Selector: Switches between standard drilling and hammer drilling functions.
- ഓൺ/ഓഫ് സ്വിച്ച്: ഡ്രിൽ സജീവമാക്കുകയും നിർജ്ജീവമാക്കുകയും ചെയ്യുന്നു.
ചിത്രം 2: ഓവർview of the Kinzo Impact Drill on a workbench, showing its main body and components.
4. സജ്ജീകരണം
4.1 ഓക്സിലറി ഹാൻഡിൽ ഘടിപ്പിക്കൽ
The auxiliary handle provides stability and control.
- എതിർ ഘടികാരദിശയിൽ തിരിക്കുന്നതിലൂടെ ഓക്സിലറി ഹാൻഡിൽ അഴിക്കുക.
- Slide the handle onto the front of the drill body, behind the chuck.
- Adjust the handle to your desired position (it can rotate 360 degrees).
- Tighten the handle by rotating it clockwise until it is secure.

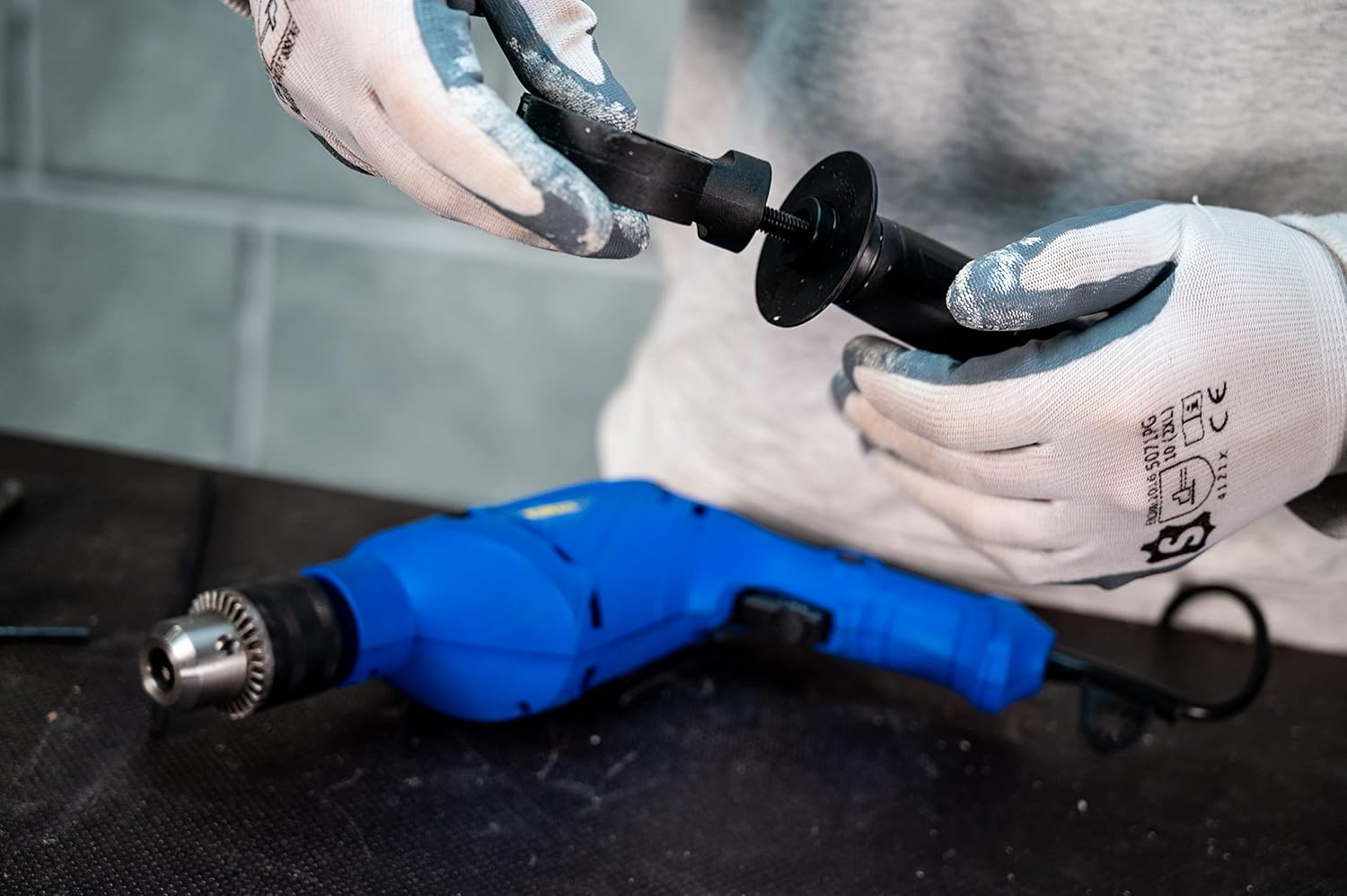

Figure 3: Steps for attaching the auxiliary handle to the drill.
4.2 ഡെപ്ത് ഗേജ് ഇൻസ്റ്റാൾ ചെയ്യുന്നു
The depth gauge ensures consistent drilling depth.
- Insert the depth gauge rod through the hole in the auxiliary handle.
- Adjust the depth gauge to the desired drilling depth. The tip of the drill bit should extend beyond the end of the depth gauge by the desired depth.
- Secure the depth gauge by tightening the screw or clamp on the auxiliary handle.
4.3 ഡ്രിൽ ബിറ്റുകൾ ചേർക്കൽ
Ensure the drill bit is securely fastened in the chuck.
- Unplug the drill from the power source before changing bits.
- Open the chuck jaws by rotating the chuck counter-clockwise.
- ഡ്രിൽ ബിറ്റ് പൂർണ്ണമായും ചക്കിലേക്ക് തിരുകുക.
- Tighten the chuck jaws by rotating clockwise until the bit is secure. Use the chuck key if provided and necessary for a firm grip.

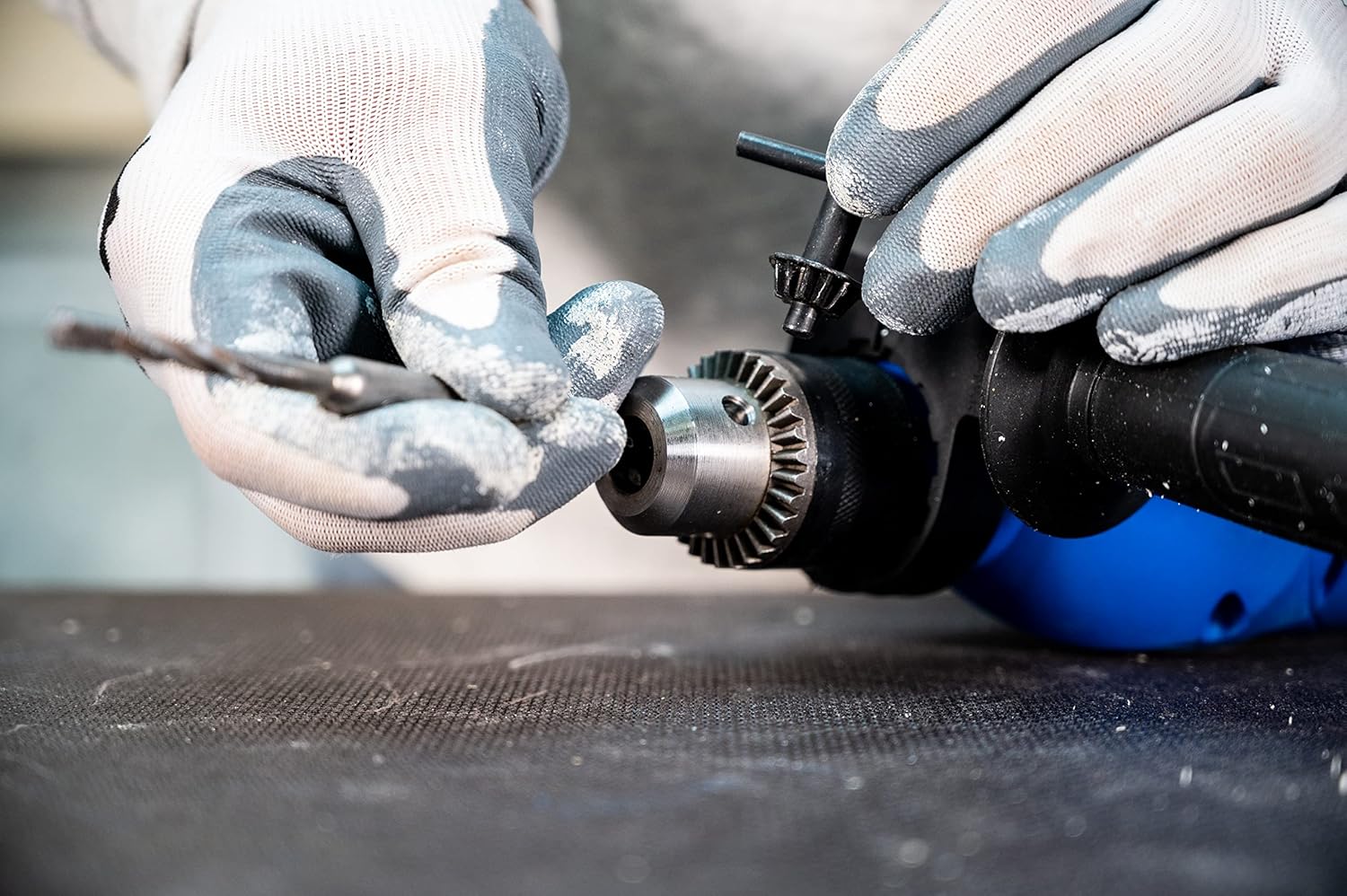

Figure 4: Proper method for inserting a drill bit into the chuck.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
5.1 പവർ കണക്ഷൻ
Connect the drill's power cord to a standard 230V electrical outlet.
5.2 വേഗത ക്രമീകരിക്കൽ
The Kinzo Impact Drill features a variable speed control (0-3000 min-1) located near the On/Off switch.
- Rotate the speed control dial to increase or decrease the drilling speed.
- Lower speeds are suitable for starting holes, drilling into softer materials, or when more torque is required.
- Higher speeds are ideal for drilling into harder materials or for smaller diameter holes.

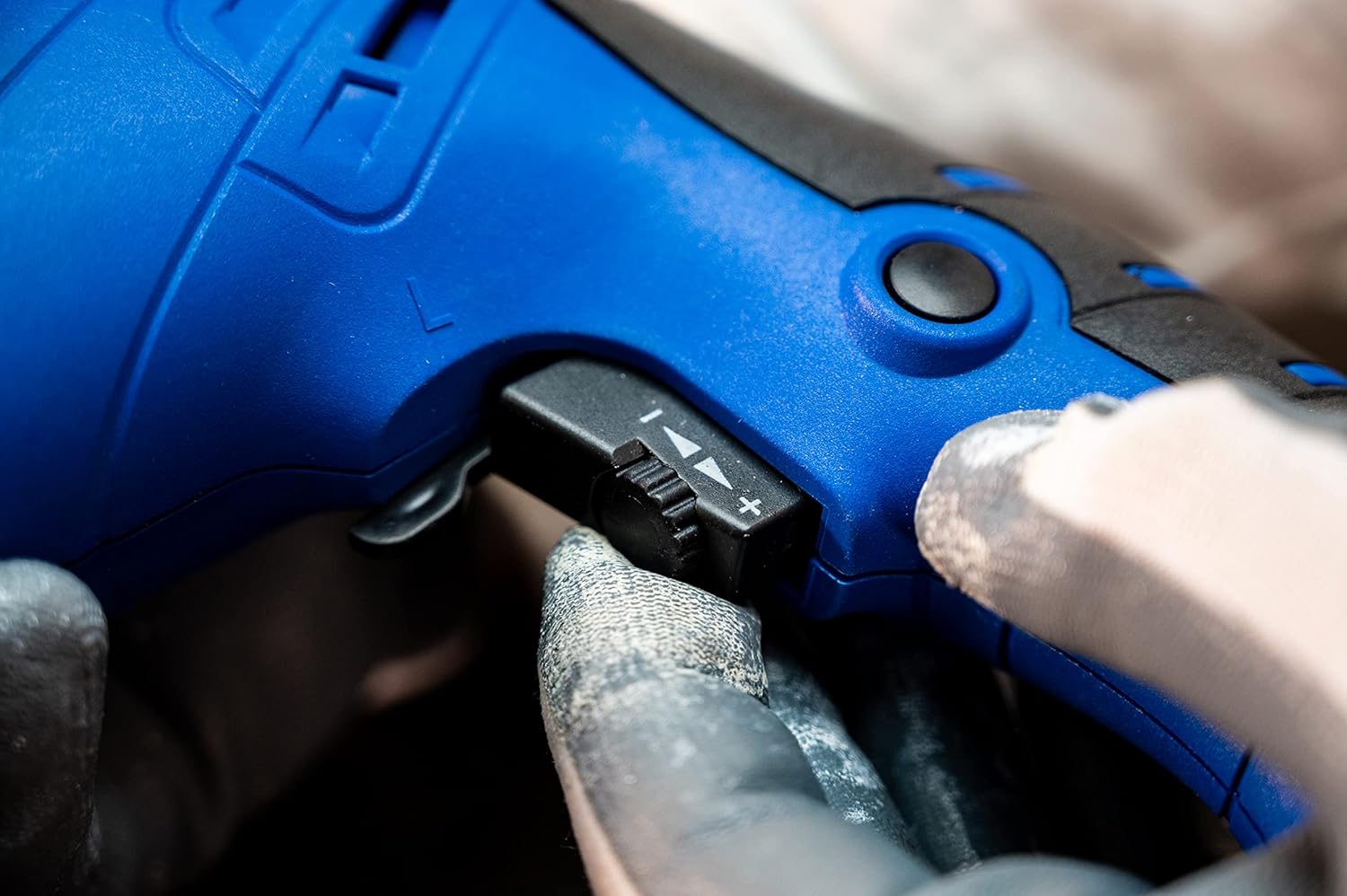

Figure 5: Close-up of the variable speed control dial on the drill.
5.3 Selecting Hammer or Drill Function
The drill has a selector switch to choose between standard drilling and hammer drilling modes.
- For drilling into metal, plastic, or soft rock, set the switch to the ഡ്രിൽ position (indicated by a drill bit icon).
- For drilling into harder materials like concrete or hard rock, set the switch to the ചുറ്റിക ഇസെഡ് position (indicated by a hammer icon).
Figure 6: The selector switch for choosing between drill and hammer drill modes.
5.4 Drilling Operation
Always ensure the workpiece is stable and secure before drilling.
- മെറ്റീരിയലിന് അനുയോജ്യമായ ഡ്രിൽ ബിറ്റ് തിരഞ്ഞെടുക്കുക.
- Set the desired drilling depth using the depth gauge.
- Position the drill bit at the desired drilling point.
- Press the On/Off switch to start the drill. Apply steady, even pressure.
- Maintain a firm grip on both the main handle and the auxiliary handle.
- Once the desired depth is reached, release the On/Off switch and carefully withdraw the drill bit from the hole.
Figure 7: A user demonstrating the proper grip and use of the drill for precise drilling.
Figure 8: The drill in action, demonstrating its capability to drill into a wall with the depth gauge in place.
6. പരിപാലനം
Regular maintenance ensures the longevity and optimal performance of your drill. Always unplug the drill before performing any maintenance.
- വൃത്തിയാക്കൽ: After each use, wipe down the drill with a clean, damp തുണി. കഠിനമായ രാസവസ്തുക്കളോ അബ്രസീവ് ക്ലീനറുകളോ ഉപയോഗിക്കരുത്. വായുസഞ്ചാര ദ്വാരങ്ങൾ പൊടിയും അവശിഷ്ടങ്ങളും ഇല്ലാതെ വൃത്തിയായി സൂക്ഷിക്കുക.
- ചക്ക് മെയിന്റനൻസ്: Periodically clean the chuck jaws to ensure proper grip on drill bits. A small amount of light machine oil can be applied to the chuck threads if it becomes stiff.
- ചരട് പരിശോധന: Regularly inspect the power cord for any signs of damage, cuts, or fraying. If damaged, have it repaired by a qualified professional.
- സംഭരണം: കുട്ടികൾക്ക് എത്താൻ കഴിയാത്ത വിധത്തിൽ, വരണ്ടതും സുരക്ഷിതവുമായ ഒരു സ്ഥലത്ത് ഡ്രിൽ സൂക്ഷിക്കുക. നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്നും കടുത്ത താപനിലയിൽ നിന്നും ഇത് സംരക്ഷിക്കുക.
7. പ്രശ്നപരിഹാരം
നിങ്ങൾ നേരിട്ടേക്കാവുന്ന പൊതുവായ പ്രശ്നങ്ങളെ ഈ വിഭാഗം അഭിസംബോധന ചെയ്യുന്നു.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഡ്രിൽ ആരംഭിക്കുന്നില്ല. | വൈദ്യുതി ഇല്ല; സ്വിച്ച് തകരാറിലായി; കേടായ ചരട്. | Check power outlet and cord. If issues persist, contact service. |
| ഡ്രിൽ ബിറ്റ് ചക്കിൽ തെന്നി വീഴുന്നു. | ചക്കിന്റെ താടിയെല്ലുകൾ വൃത്തികേടായി; ഡ്രിൽ ബിറ്റ് ഷാങ്ക് തേഞ്ഞുപോയി. | Ensure chuck is fully tightened with key. Clean chuck jaws. Replace worn drill bit. |
| Poor drilling performance. | Incorrect drill bit for material; dull drill bit; incorrect speed/mode. | Use appropriate, sharp drill bit. Adjust speed and hammer/drill mode according to material. |
| അമിതമായ വൈബ്രേഷൻ അല്ലെങ്കിൽ ശബ്ദം. | Loose components; damaged internal parts. | Stop operation immediately. Check for loose parts. If problem persists, seek professional repair. |
| Missing components upon unboxing. | പാക്കേജിംഗ് പിശക്. | Verify all included components against the product packaging list. Contact the seller or manufacturer for missing parts. |
8 സ്പെസിഫിക്കേഷനുകൾ
Technical specifications for the Kinzo Impact Drill, Model HF-ID02-13.
| ഫീച്ചർ | മൂല്യം |
|---|---|
| മോഡൽ | HF-ID02-13 |
| ശക്തി | 710 W |
| വാല്യംtage | 230 വി |
| വേരിയബിൾ സ്പീഡ് | 0-3000 min-1 (Revolutions per minute) |
| ചക്ക് വലുപ്പം | 13 മി.മീ |
| കേബിൾ നീളം | 1.8 meters (VDE) |
| മെറ്റീരിയൽ അനുയോജ്യത | Metal, Wood, Bricks, Plaster, Masonry |
| ഭാരം | 1.6 കി.ഗ്രാം |
| Main Handle Vibration Emission (ah, ID) | 8.540 m/s² |
| Auxiliary Handle Vibration Emission (ah, ID) | 7.495 m/s² |
| Sound Pressure Level (LpA) - No Load | 82 ഡിബി(എ) |
| Sound Power Level (LwA) - No Load | 93 ഡിബി(എ) |
| Sound Pressure Level (LpA) - Concrete Drilling | 92.4 ഡിബി(എ) |
| Sound Power Level (LwA) - Concrete Drilling | 103.4 ഡിബി(എ) |
കുറിപ്പ്: Wear hearing protection when sound pressure levels exceed 85 dB(A).
9. വാറൻ്റിയും പിന്തുണയും
Specific warranty details are not provided in this manual. For information regarding warranty coverage, claims, or technical support, please refer to the product packaging or contact the retailer or manufacturer directly.
