1. ഉൽപ്പന്നം കഴിഞ്ഞുview
The 5 CORE HW 508 BLK PA Speaker is an 8-inch bull horn designed for clear and powerful audio projection in both indoor and outdoor environments. Engineered with high-quality ABS material, this speaker offers durability and is weatherproof, making it suitable for various conditions. Its compact and lightweight design, along with the included adjustable mounting bracket, allows for easy installation and flexible positioning.
ചിത്രം 1.1: മുൻഭാഗം view of the 5 CORE HW 508 BLK PA Speaker.
പ്രധാന സവിശേഷതകൾ:
- Clear & Powerful Sound: Delivers loud, clear audio with 8 Ohm impedance and 101dB SPL at 1W/1M, effective for large spaces.
- വൈഡ് ഫ്രീക്വൻസി പ്രതികരണം: Enjoy sharp and efficient sound amplification across a frequency range of 500Hz to 5kHz.
- ഉയർന്ന പവർ ഔട്ട്പുട്ട്: Handles up to 65W max power, suitable for various PA system needs.
- Easy To Install & Lightweight: Made from tough ABS material (2.75 lbs), with included mounting hardware and compact size (8" H x 4.8" W x 9.5" D).
- Adjustable Bracket Included: Allows a full 180-degree swivel for optimal positioning.
Figure 1.2: Visual representation of key features including 65W Max Power, 25W RMS Power, 8 Inch size, Clear & Loud Sound, Adjustable Bracket, Easy Installation, and Durable construction.

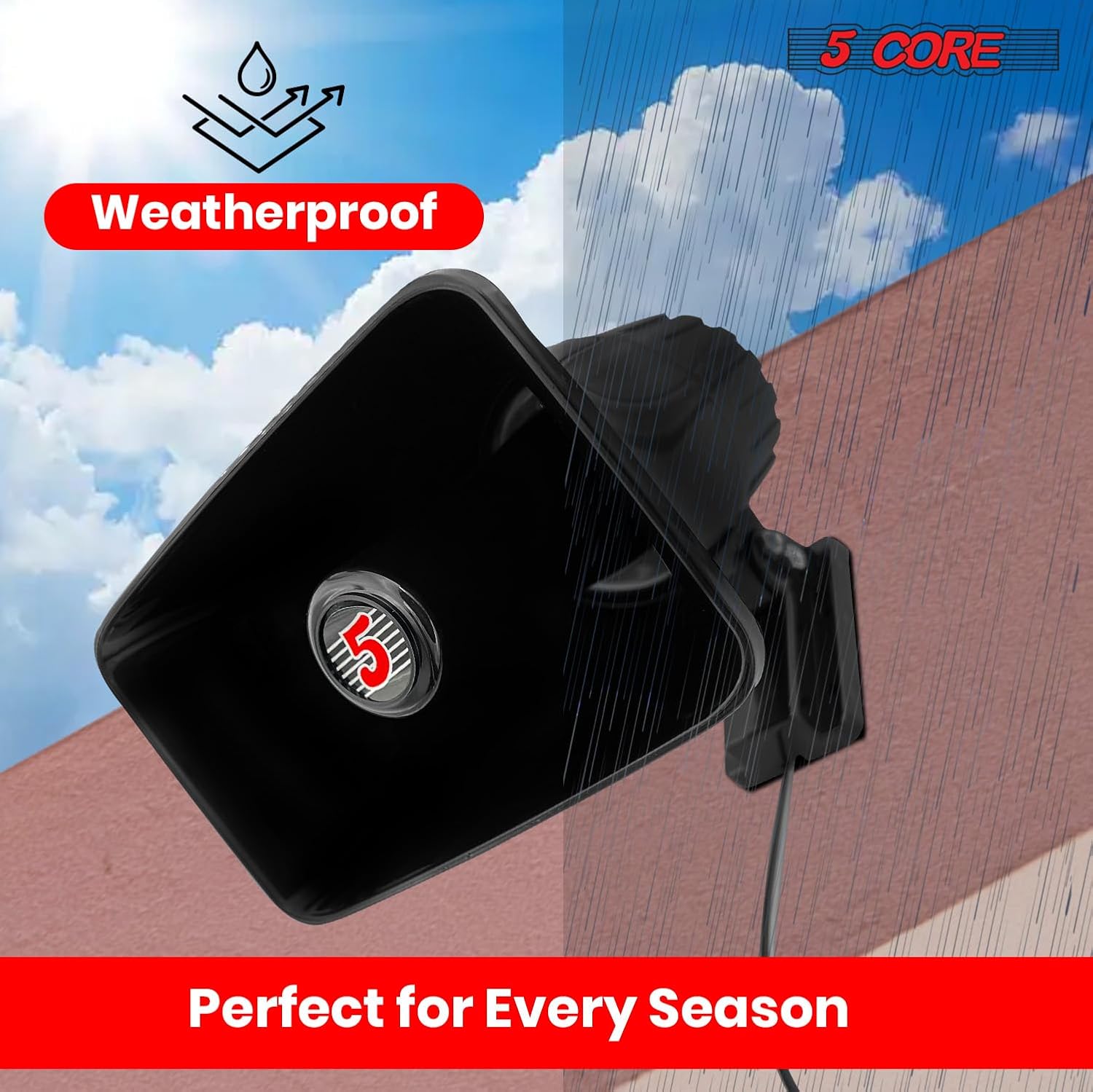

Figure 1.3: The speaker's weatherproof design ensures reliable performance in various outdoor conditions.
2. ബോക്സിൽ എന്താണുള്ളത്?
Upon opening your package, please ensure all components are present and in good condition.
- 1x 5 CORE PA Horn Speaker
- 1x Adjustable Mounting Bracket
- മൗണ്ടിംഗ് ഹാർഡ്വെയർ (സ്ക്രൂകൾ, നട്ടുകൾ, വാഷറുകൾ)
3 സ്പെസിഫിക്കേഷനുകൾ
Detailed technical specifications for the 5 CORE HW 508 BLK PA Speaker:
| സ്പെസിഫിക്കേഷൻ | മൂല്യം |
|---|---|
| മോഡലിൻ്റെ പേര് | HW 508 BLK |
| ബ്രാൻഡ് | 5 കോർ |
| സ്പീക്കർ തരം | Outdoor PA Horn |
| മെറ്റീരിയൽ | അക്രിലോണിട്രൈൽ ബ്യൂട്ടാഡീൻ സ്റ്റൈറൈൻ (എബിഎസ്) |
| സ്പീക്കർ വലിപ്പം | 8 ഇഞ്ച് |
| സ്പീക്കർ പരമാവധി ഔട്ട്പുട്ട് പവർ | 65 വാട്ട്സ് |
| പ്രതിരോധം | 8 ഓം |
| Signal-to-Noise Ratio (SPL) | 101 ഡി.ബി |
| ഫ്രീക്വൻസി പ്രതികരണം | 500Hz - 5kHz |
| ഉൽപ്പന്ന അളവുകൾ (D x W x H) | 9.5"D x 8.25"W x 6.5"H |
| ഇനത്തിൻ്റെ ഭാരം | 1.4 പൗണ്ട് |
| നിറം | കറുപ്പ് |
| മൗണ്ടിംഗ് തരം | ഫ്ലഷ് മ .ണ്ട് |
| ജല പ്രതിരോധ നില | Not Water Resistant (but weatherproof) |
Figure 3.1: Detailed dimensions of the 5 CORE PA Speaker.
4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
The 5 CORE PA Speaker is designed for straightforward installation. Follow these steps for optimal performance.
മൗണ്ടിംഗ് നിർദ്ദേശങ്ങൾ:
- ലൊക്കേഷൻ തിരഞ്ഞെടുക്കുക: Select a suitable mounting location that provides clear sound projection and is structurally sound. The speaker can be mounted on various surfaces including brick, concrete, or wood walls.
- ബ്രാക്കറ്റ് അറ്റാച്ചുചെയ്യുക: Secure the adjustable mounting bracket to your chosen surface using the provided hardware. Ensure it is firmly attached to prevent movement.
- Position Speaker: Attach the PA speaker to the mounted bracket. The bracket allows for a 180-degree swivel, enabling you to direct the sound precisely where needed.
- സുരക്ഷിത കണക്ഷനുകൾ: സ്പീക്കർ വയറുകൾ നിങ്ങളിലേക്ക് ബന്ധിപ്പിക്കുക amplifier or PA system. Ensure correct polarity (+ to + and - to -) for optimal sound quality.
Figure 4.1: The speaker can be easily installed on various wall types including brick, concrete, and wood.
Figure 4.2: The 90-degree swiveling bracket allows for flexible positioning and sound direction.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Once installed, operating your 5 CORE PA Speaker is simple. It is designed to work seamlessly with most standard audio systems.
- പവർ ഓൺ: നിങ്ങളുടെ ഉറപ്പാക്കുക amplifier or PA system is connected to a power source and turned on.
- വോളിയം നിയന്ത്രണം: നിങ്ങളുടെ വോളിയം ലെവൽ ക്രമീകരിക്കുക amplifier or PA system to the desired output. Start with a low volume and gradually increase it to avoid sudden loud noises.
- ഓഡിയോ ഇൻപുട്ട്: Provide audio input from your microphone, music player, or other audio source to your ampജീവൻ.
- Sound Projection: Utilize the adjustable bracket to fine-tune the direction of the sound for optimal coverage in your space.
വീഡിയോ 5.1: ഒരു ഓവർview of the 5 CORE PA Speaker's features and applications, demonstrating its sound projection capabilities and suitability for various environments.
6. പരിപാലനം
To ensure the longevity and optimal performance of your 5 CORE PA Speaker, follow these simple maintenance guidelines:
- പതിവ് വൃത്തിയാക്കൽ: Wipe the exterior of the speaker with a soft, dry cloth to remove dust and dirt. For stubborn grime, a slightly damp cloth can be used, but ensure no moisture enters the speaker grille.
- കണക്ഷനുകൾ പരിശോധിക്കുക: Periodically check all cable connections to ensure they are secure and free from corrosion. Loose connections can affect sound quality.
- Bracket Check: Verify that the mounting bracket and hardware remain tight and secure, especially if the speaker is exposed to vibrations or harsh weather.
- കഠിനമായ രാസവസ്തുക്കൾ ഒഴിവാക്കുക: Do not use abrasive cleaners, solvents, or strong detergents, as these can damage the ABS material and finish.
- പരിസ്ഥിതി സംരക്ഷണം: While weatherproof, avoid prolonged exposure to extreme conditions such as direct heavy rain, snow, or excessive heat to maximize lifespan.
7. പ്രശ്നപരിഹാരം
If you encounter any issues with your 5 CORE PA Speaker, please refer to the following common troubleshooting steps:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| സൗണ്ട് ഔട്ട്പുട്ട് ഇല്ല | അയഞ്ഞ അല്ലെങ്കിൽ തെറ്റായ വയറിംഗ്; Amplifier off or faulty; Input source issue. | Check all speaker wire connections for proper polarity and tightness. Ensure amplifier is powered on and functioning. Verify audio input source is working. |
| വികലമായ ശബ്ദം | Volume too high; Incorrect impedance match; Damaged speaker cone. | Reduce volume on amplifier. Ensure speaker impedance (8 Ohm) matches amplifier output. Inspect speaker cone for visible damage. |
| കുറഞ്ഞ വോളിയം | Volume setting too low; Weak input signal; Amplifier underpowered. | Increase volume on amplifier. Check input source signal strength. Ensure amplifier power output is sufficient for the speaker. |
| ഇടവിട്ടുള്ള ശബ്ദം | Loose connections; Faulty cable; Overheating ampജീവൻ. | Check and secure all connections. Try a different audio cable. Allow amplifier to cool down if it feels hot. |
If the problem persists after trying these steps, please contact 5 CORE customer support for further assistance.
8. വാറൻ്റിയും പിന്തുണയും
Your 5 CORE PA Speaker comes with a പരിമിത വാറൻ്റി. ഏതെങ്കിലും വാറന്റി ക്ലെയിമുകൾക്ക് നിങ്ങളുടെ വാങ്ങലിന്റെ തെളിവ് സൂക്ഷിക്കുക.
വാറൻ്റി വിവരങ്ങൾ:
The Limited Warranty covers defects in materials and workmanship under normal use. It does not cover damage caused by misuse, accidents, unauthorized modifications, or improper installation.
ഉപഭോക്തൃ പിന്തുണ:
For technical support, warranty inquiries, or replacement parts, please visit the official 5 CORE website or contact their customer service department. Refer to the contact information provided on the product packaging or the official brand store for the most up-to-date details.
You can also visit the 5 CORE Store on Amazon for more information and support: 5 CORE Store
