RCYAGO WiFi Smart 6-in-1 Water Quality Monitor User Manual

1. ആമുഖം

This manual provides detailed instructions for the installation, operation, and maintenance of your RCYAGO WiFi Smart 6-in-1 Water Quality Monitor. This device is designed for continuous monitoring of pH, EC, TDS, Salt, S.G, and Temperature in various water environments. It features WiFi connectivity for remote monitoring via the Tuya Smart App.

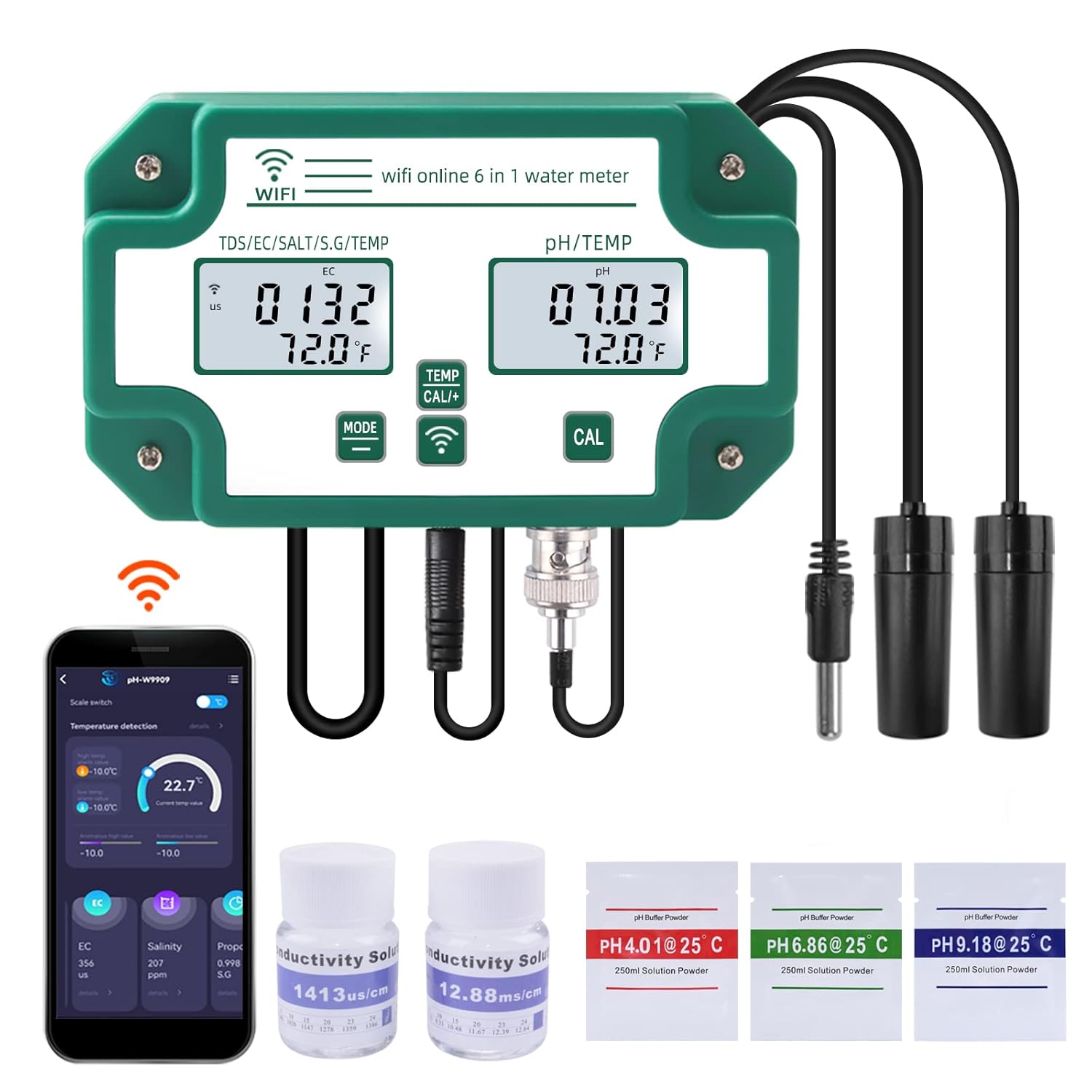

Figure 1: RCYAGO WiFi Smart 6-in-1 Water Quality Monitor with included accessories.

2. പാക്കേജ് ഉള്ളടക്കം

താഴെ കൊടുത്തിരിക്കുന്ന എല്ലാ ഇനങ്ങളും നിങ്ങളുടെ പാക്കേജിൽ ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• RCYAGO WiFi Smart 6-in-1 Water Quality Monitor (Main Unit)
• pH അന്വേഷണം
• TDS/EC/Salt/S.G Probe
• താപനില അന്വേഷണം
• പവർ അഡാപ്റ്റർ
• യുഎസ്ബി പവർ കേബിൾ
• Wall-Mount Bracket and Suction Cups
• pH Buffer Powders (pH 4.01, pH 6.86, pH 9.18)
• Conductivity Calibration Solutions (1413 us/cm, 12.88 mS/cm)
• ഉപയോക്തൃ മാനുവൽ

ചിത്രം 2: ഉൽപ്പന്ന പാക്കേജിൽ ഉൾപ്പെടുത്തിയിരിക്കുന്ന ഉള്ളടക്കങ്ങൾ.

3. ഉൽപ്പന്നം കഴിഞ്ഞുview

Familiarize yourself with the main components and controls of the water quality monitor.

Figure 3: Main unit with labeled parts and dimensions.

1. പവർ ഇൻപുട്ട്: USB port for connecting the power cable.
2. TDS/EC/Salt/S.G/TEMP Display: Digital display for conductivity, salinity, specific gravity, and temperature readings.
3. PH/TEMP Display: Digital display for pH and temperature readings.
4. മോഡ് കീ: Used to cycle through display modes or settings.
5. Temperature Unit Conversion/Calibration Key: Used to switch temperature units or initiate calibration.
6. WiFi Signal Key: വൈഫൈ കണക്ഷൻ നില സൂചിപ്പിക്കുന്നു.
7. PH Calibration Key: Dedicated button for pH calibration.
8. TDS/EC/Salt/S.G Probe Input: Port for the multi-parameter probe.
9. Temperature Probe Input: Port for the dedicated temperature probe.
10. PH Probe Input: BNC connector for the pH probe.

ചിത്രം 4: വിശദമായി view of the individual probes.

4 സ്പെസിഫിക്കേഷനുകൾ

5. സജ്ജീകരണം

5.1 Initial Assembly and Power-Up

1. എല്ലാ ഘടകങ്ങളും അൺപാക്ക് ചെയ്ത് എന്തെങ്കിലും കേടുപാടുകൾ ഉണ്ടോ എന്ന് പരിശോധിക്കുക.
2. Connect the pH probe to the BNC connector (10) on the main unit.
3. Connect the TDS/EC/Salt/S.G probe to its designated input (8).
4. Connect the temperature probe to its designated input (9).
5. Connect the USB power cable to the power input (1) on the main unit and then to the power adapter. Plug the adapter into a suitable power outlet. The device display should illuminate.
6. Mount the main unit using the provided wall-mount bracket or place it in a stable location. Use suction cups to secure the probes in the water source, ensuring they are fully submerged but not touching the bottom or sides of the container.

5.2 Tuya Smart App Installation and WiFi Connection

1. ഡൗൺലോഡ് ചെയ്യുക തുയ ​​സ്മാർട്ട് നിങ്ങളുടെ മൊബൈൽ ഉപകരണത്തിന്റെ ആപ്പ് സ്റ്റോറിൽ (iOS അല്ലെങ്കിൽ Android) നിന്നുള്ള ആപ്പ്.
2. നിങ്ങളുടെ Tuya Smart അക്കൗണ്ടിൽ രജിസ്റ്റർ ചെയ്യുക അല്ലെങ്കിൽ ലോഗിൻ ചെയ്യുക.
3. Ensure your mobile device is connected to a 2.4GHz WiFi network.
4. In the app, tap "Add Device" or the "+" icon. Select the appropriate device category (e.g., "Sensors" or "Water Quality Monitor").
5. Follow the on-screen instructions to put the device into pairing mode. This usually involves pressing and holding a button on the monitor until the WiFi indicator (6) flashes.
6. Enter your WiFi network password in the app to complete the connection. Once connected, the WiFi indicator on the monitor will become solid.

Figure 5: WiFi connection and Tuya Smart App interface.

6. കാലിബ്രേഷൻ

Regular calibration is essential for accurate readings. Use the provided buffer powders and conductivity solutions.

6.1 pH കാലിബ്രേഷൻ

1. Prepare 250ml of distilled water for each pH buffer powder (pH 4.01, pH 6.86, pH 9.18). Dissolve one packet of powder into each 250ml of distilled water.
2. Rinse the pH probe with distilled water and gently blot dry.
3. Submerge the pH probe into the pH 6.86 buffer solution.
4. അമർത്തിപ്പിടിക്കുക പിഎച്ച് കാൽ key (7) until the display shows a stable reading matching 6.86. Release the button.
5. Rinse the pH probe with distilled water.
6. Submerge the pH probe into the pH 4.01 buffer solution.
7. അമർത്തിപ്പിടിക്കുക പിഎച്ച് കാൽ key (7) until the display shows a stable reading matching 4.01. Release the button.
8. For high pH ranges, repeat the process with the pH 9.18 buffer solution.
9. Rinse the pH probe thoroughly with distilled water after calibration.

6.2 EC/TDS/Salt Calibration

1. Prepare the conductivity calibration solutions (1413 µS/cm and 12.88 mS/cm).
2. Rinse the TDS/EC/Salt/S.G probe with distilled water and gently blot dry.
3. Submerge the probe into the 1413 µS/cm solution.
4. അമർത്തിപ്പിടിക്കുക TEMP CAL+ key (5) until the display shows a stable reading matching 1413 µS/cm. Release the button.
5. വാറ്റിയെടുത്ത വെള്ളം ഉപയോഗിച്ച് അന്വേഷണം കഴുകുക.
6. Submerge the probe into the 12.88 mS/cm solution.
7. അമർത്തിപ്പിടിക്കുക TEMP CAL+ key (5) until the display shows a stable reading matching 12.88 mS/cm. Release the button.
8. Rinse the probe thoroughly with distilled water after calibration.

7. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

7.1 Basic Device Operation

• പവർ ഓൺ/ഓഫ്: The device powers on automatically when connected to power. Disconnect power to turn off.
• Mode Key (4): Press briefly to cycle through different display modes for TDS/EC/Salt/S.G.
• Temperature Unit Conversion (5): Press briefly to switch between Celsius (°C) and Fahrenheit (°F) for temperature display.
• Ensure probes are fully submerged in the water to be tested for accurate continuous readings.

7.2 Tuya Smart App Features

The Tuya Smart App provides enhanced monitoring and control capabilities:

• തത്സമയ ഡാറ്റ: View current readings for all 6 parameters directly on your mobile device.
• ചരിത്രപരമായ ഡാറ്റ: Access daily, weekly, and monthly historical data to track trends and changes in water quality.
• അലാറം ക്രമീകരണങ്ങൾ: Set custom high and low alarm thresholds for each parameter. Receive notifications on your phone if readings exceed or fall below these thresholds.
• ഡാറ്റ കയറ്റുമതി: Some app versions may offer data export functionality for further analysis.

Figure 6: Tuya Smart App interface displaying temperature and other water quality parameters.

Figure 7: Tuya Smart App displaying historical data trends.

Figure 8: Tuya Smart App interface for setting alarm thresholds.

8. പരിപാലനം

8.1 പ്രോബ് ക്ലീനിംഗ്

To ensure accurate and consistent readings, regularly clean the probes:

1. വൃത്തിയാക്കുന്നതിന് മുമ്പ് ഉപകരണം വൈദ്യുതിയിൽ നിന്ന് വിച്ഛേദിക്കുക.
2. Rinse all probes thoroughly with distilled or deionized water after each use or periodically during continuous monitoring.
3. For stubborn deposits, gently wipe the probes with a soft cloth or cotton swab. Avoid abrasive materials that could scratch the probe surfaces.
4. For pH probes, if readings become sluggish or erratic, soak the probe tip in a pH electrode storage solution or a mild cleaning solution specifically designed for pH electrodes for 15-30 minutes, then rinse.

8.2 സംഭരണം

• When not in use for extended periods, ensure probes are clean and properly stored.
• The pH probe tip should always be kept moist. Store it in a pH electrode storage solution or a small amount of pH 4.01 buffer solution. Never store dry.
• Store the main unit and probes in a cool, dry place away from direct sunlight and extreme temperatures.

9. പ്രശ്‌നപരിഹാരം

പൊതുവായ പ്രശ്നങ്ങളും അവയുടെ സാധ്യമായ പരിഹാരങ്ങളും അറിയാൻ താഴെയുള്ള പട്ടിക കാണുക.

10 സുരക്ഷാ വിവരങ്ങൾ

• Do not immerse the main unit in water. It is not waterproof.
• Keep the device and probes out of reach of children.
• നൽകിയിരിക്കുന്ന പവർ അഡാപ്റ്ററും കേബിളും മാത്രം ഉപയോഗിക്കുക.
• Avoid exposing the device to extreme temperatures, direct sunlight, or corrosive environments.
• Handle probes with care. The glass bulb of the pH probe is fragile.
• ഉപകരണം സ്വയം വേർപെടുത്താനോ നന്നാക്കാനോ ശ്രമിക്കരുത്. പ്രശ്നങ്ങൾ ഉണ്ടായാൽ പിന്തുണയുമായി ബന്ധപ്പെടുക.

11. വാറൻ്റിയും പിന്തുണയും

For warranty information, technical support, or service inquiries, please contact the seller or manufacturer directly through your purchase platform. Please have your model number (pH-W3988) and purchase date available when contacting support.
