1. ഉൽപ്പന്നം കഴിഞ്ഞുview
The TOPDON BT50 is a comprehensive 12V battery analyzer designed to provide professional-grade insights into battery health, cranking capability, and charging system efficiency. It is suitable for most 12V lead-acid batteries, including Regular-Flooded, AGM Flat Plate, AGM Spiral, GEL, and EFB types, within a 100-2000 CCA range.
Utilizing advanced conductivity testing technology, the BT50 delivers accurate results rapidly. It displays essential data such as State of Health (SOH), State of Charge (SOC), CCA, voltage, internal resistance, cranking voltage & time, no-load & loaded voltage, and charging ripple value. The device supports various rating systems including CCA, BCI, CA, MCA, JIS, DIN, IEC, EN, SAE, and GB.
Designed with user safety in mind, the BT50 incorporates three automatic safety protections against reverse-connections, over-heating, and sparks, ensuring safe operation. It can test batteries both in and out of the vehicle, making it a versatile tool for both DIY enthusiasts and professional technicians.
Image: The TOPDON BT50 Car Battery Tester, showcasing its compact design, clear display, and robust battery clamps.
2. ബോക്സിൽ എന്താണുള്ളത്?
- 1 x TOPDON BT50 Car Battery Tester
- 1 x ഉപയോക്തൃ മാനുവൽ
3. സജ്ജീകരണവും കണക്ഷനും
Before connecting the BT50, ensure the vehicle's ignition and all accessories are turned off. Clean the battery terminals to ensure a good connection.
- വാഹനം തയ്യാറാക്കുക: Turn off the ignition and all electronic accessories inside the vehicle.
- Cl കണക്റ്റുചെയ്യുകamps:
- ബന്ധിപ്പിക്കുക ചുവപ്പ് clamp ലേക്ക് പോസിറ്റീവ് (+) ബാറ്ററി ടെർമിനൽ.
- ബന്ധിപ്പിക്കുക കറുപ്പ് clamp ലേക്ക് നെഗറ്റീവ് (-) ബാറ്ററി ടെർമിനൽ.
- പവർ ഓൺ: The BT50 will automatically power up once correctly connected to the battery. It draws power directly from the battery being tested.
അറിയിപ്പ്: ബാറ്ററി വോള്യം ആണെങ്കിൽtage is lower than 8V, the BT50 will stop the test and display a low voltage message. In this case, charge the battery before attempting to test again.
Image: Step-by-step guide for connecting the BT50 to a vehicle battery.
4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The BT50 features a user-friendly interface with a 4-button navigation menu (OK, Up, Down, Back/Return). Once powered on, the main menu will appear, allowing you to select various test functions.
4.1. പ്രധാന മെനു ഓപ്ഷനുകൾ
Image: The BT50's main menu, illustrating the available testing and utility options.
- ബാറ്ററി ടെസ്റ്റ്: Assesses the overall health of the battery.
- ക്രാങ്കിംഗ് ടെസ്റ്റ്: Evaluates the vehicle's starting system.
- ചാർജിംഗ് ടെസ്റ്റ്: Checks the alternator and charging system performance.
- Review ഡാറ്റ: Accesses previously saved test results.
- ഭാഷ: Changes the display language (English, Spanish, French, German, Italian, Russian).
- കുറിച്ച്: ഉപകരണ വിവരങ്ങൾ പ്രദർശിപ്പിക്കുന്നു.
4.2. Performing a Battery Test
From the main menu, select "Battery Test" and press OK. Follow the on-screen prompts to input battery type and CCA rating if required. The test will complete in seconds.
Image: The BT50 is compatible with various 12V lead-acid battery types.
4.3. Interpreting Test Results
The BT50 will display one of the following results:
- GOOD BATTERY: The battery is in optimal condition.
- GOOD, CHARGING: The battery is healthy but has a low charge; recharging is recommended.
- മാറ്റിസ്ഥാപിക്കുക: The battery is nearing the end of its life, or there might be a poor connection. Re-test, preferably out of the vehicle, and consider replacement.
- RETEST AFTER CHARGING: Fully charge the battery and retest. If the same result occurs, the battery may need replacement.
- BAD CELL, REPLACE: The battery is internally damaged or has a short circuit. Immediate replacement is necessary.
ചിത്രം: ഉദാample of detailed test results displayed on the BT50 screen, including battery health, cranking, and charging system status.
5. പരിപാലനം
നിങ്ങളുടെ TOPDON BT50 ന്റെ ദീർഘായുസ്സും കൃത്യമായ പ്രകടനവും ഉറപ്പാക്കാൻ, ഈ പരിപാലന മാർഗ്ഗനിർദ്ദേശങ്ങൾ പാലിക്കുക:
- വൃത്തിയാക്കൽ: Wipe the device with a soft, dry cloth after each use. Avoid using abrasive cleaners or solvents.
- സംഭരണം: Store the BT50 in a cool, dry place away from direct sunlight and extreme temperatures. Keep it in its original packaging or a protective case when not in use.
- കേബിൾ കെയർ: Do not bend or crimp the cables excessively. Inspect the cables and clamps regularly for any signs of damage or wear.
- Terminal Cleanliness: Always ensure battery terminals are clean before testing to guarantee accurate readings and prevent damage to the clamps.
6. പ്രശ്നപരിഹാരം
This section addresses common issues you might encounter while using the TOPDON BT50.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഉപകരണം പവർ ഓണാക്കുന്നില്ല. |
|
|
| കൃത്യമല്ലാത്ത പരിശോധനാ ഫലങ്ങൾ. |
|
|
| "REPLACE" or "BAD CELL, REPLACE" result. |
|
|

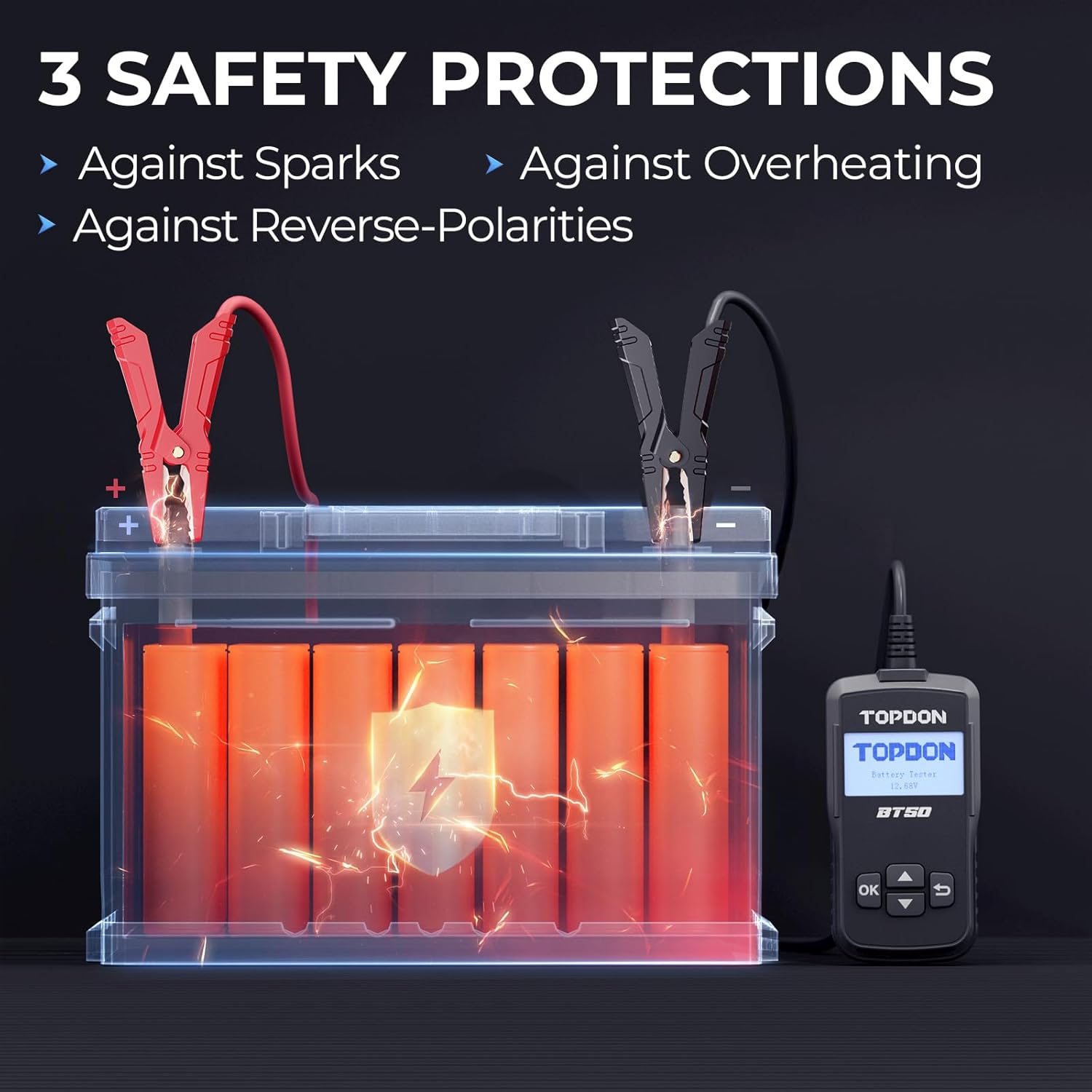

Image: The BT50 features built-in safety protections against sparks, overheating, and reverse polarity.
7 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| വർക്കിംഗ് വോളിയംtage | DC 8V-16V |
| സംഭരണ താപനില | -20°C മുതൽ 70°C വരെ (-4°F മുതൽ 158°F വരെ) |
| പ്രവർത്തന താപനില | -10°C മുതൽ 50°C വരെ (14°F മുതൽ 122°F വരെ) |
| കേബിൾ നീളം | 0.6 മീറ്റർ (23.6 ഇഞ്ച്) |
| ഉൽപ്പന്ന അളവുകൾ | 4.9 x 2.6 x 0.7 ഇഞ്ച് (124.46 x 66.04 x 17.78 മിമി) |
| ഇനത്തിൻ്റെ ഭാരം | 215 ഗ്രാം (7.58 ഔൺസ്) |
| പിന്തുണയ്ക്കുന്ന ബാറ്ററി തരങ്ങൾ | 12V Lead-Acid (Regular-Flooded, AGM Flat Plate, AGM Spiral, GEL, EFB) |
| CCA റേഞ്ച് | 100-2000 സിസിഎ |
Image: Detailed specifications of the BT50, including dimensions, weight, and operating conditions.
8. വാറൻ്റിയും പിന്തുണയും
The TOPDON BT50 battery tester comes with a 12 മാസ വാറൻ്റി വാങ്ങിയ തീയതി മുതൽ.
TOPDON also provides lifetime access to technical support for this product. For any inquiries, technical assistance, or warranty claims, please contact TOPDON customer service through their official channels or visit their webസൈറ്റ്.
