SOOMFON USB-C to HDMI 4K 120Hz Adapter Instruction Manual SF-VA002

1. ആമുഖം

This manual provides instructions for the SOOMFON USB-C to HDMI 4K 120Hz Adapter (Model SF-VA002). This adapter allows you to connect a USB-C enabled device to an HDMI display, projector, or TV, enabling high-definition video and audio transmission. It supports resolutions up to 4K at 120Hz, 2K at 144Hz, and 1080p at 240Hz, offering a smooth visual experience for various applications.

2 പ്രധാന സവിശേഷതകൾ

ഉയർന്ന റെസല്യൂഷൻ ഔട്ട്പുട്ട്: Supports resolutions up to 3840 x 2160 @ 120Hz, including 4K @ 60Hz, 2K @ 144Hz, and 1080p @ 240Hz.
Dynamic HDR and 3D Support: Enhances visual quality with dynamic HDR and 3D video capabilities.
ഓഡിയോ, വീഡിയോ സമന്വയം: Delivers synchronized high-definition audio and video.
പ്ലഗ് ആൻഡ് പ്ലേ: No drivers or additional software required for operation.
ഡിസ്പ്ലേ മോഡുകൾ: Supports both mirror mode (duplicate screen) and extended mode (expand desktop).
നീണ്ടുനിൽക്കുന്ന നിർമ്മാണം: Features a premium aluminum alloy casing for heat dissipation and a reinforced braided nylon cable for enhanced durability.
കോംപാക്റ്റ് ഡിസൈൻ: Portable and easy to carry for on-the-go use.

Comparison of 120Hz vs 60Hz refresh rates in a gaming scene — Image: This image illustrates the difference between 120Hz and 60Hz refresh rates, showing a smoother, clearer image at 120Hz, particularly beneficial for fast-paced content like gaming or action movies.

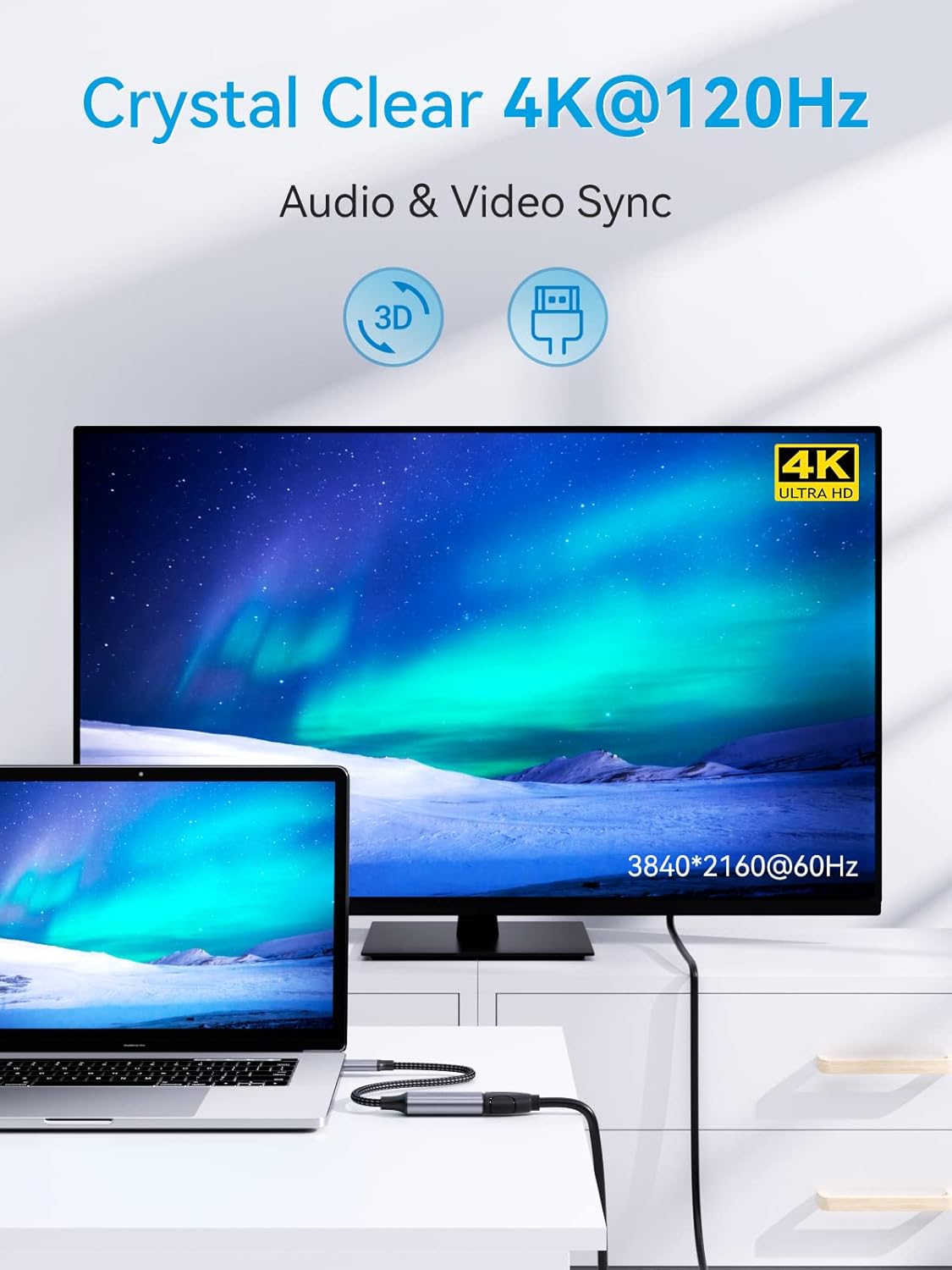

Laptop connected to a 4K Ultra HD TV via the adapter, showing audio and video sync — Image: A laptop connected to a 4K Ultra HD television via the adapter, demonstrating crystal clear 4K@120Hz audio and video synchronization with 3D support.

Diagram showing the internal structure of the SOOMFON adapter cable — ചിത്രം: വിശദമായ ഒരു ചിത്രം view of the adapter's construction, highlighting the durable connector, premium braided nylon cable, and aluminum alloy casing designed for heat dissipation and longevity.

3 അനുയോജ്യത

The SOOMFON USB-C to HDMI adapter is designed for wide compatibility with various devices and operating systems that support USB-C video output (DisplayPort Alternate Mode).

3.1 Compatible Devices (USB-C Source)

ലാപ്ടോപ്പുകൾ:
- Microsoft: Surface Book, Surface Pro X / Pro 7, Surface Go
- Huawei: Matebook Series
- Google: Chromebook Pixel
- Lenovo: Lenovo Yoga, Thinkpad T470 / T480
- HP: HP Spectre, HP ZBook, HP ENVY 13
- Dell: XPS 12/13/15, Precision 15, Inspiron 15 7000, 13 5390, Vostro 5390
- MacBook: MacBook 2015 or later, MacBook Pro 2016 or later, MacBook Air 2018 or later, iMac Pro, iMac (2017 or later), Mac Mini 2018 2020
ഗുളികകൾ:
- Apple: iPad Pro 2018 2020 2021, iPad Air 4th generation, iPad Mini 6
- Samsung: Samsung Galaxy Tab S4 / Tab S5e / Tab S6, Tab Pro S
- Fujitsu: ARROWS Tab Q509 / V, ARROWS Tab F-02
സ്മാർട്ട്ഫോണുകൾ:
- HTC: HTC 10 / U11 / U11+ / U12+
- Aqua: R5G (Note: Other Aqua models may not be compatible)
- LG: G5 / G7 / G7+ / G8S ThinQ / Q8 / V20 / V30 / V35 / V35+ / V40
- Samsung: Galaxy S9+ / S10 / S10+ / S20 / S20+ / S21 / S21 Ultra / S22 / S22+ / S22 Ultra / Note 9 / Note10+ (Note: Many Samsung models may not be compatible; please verify device support for DisplayPort Alternate Mode over USB-C.)
- Huawei: P20 / P20 Pro / P30 / P30 Pro / P40 / P40 Pro / Huawei Mate Series (Note: Lite versions are not supported.)

3.2 അനുയോജ്യമായ ഓപ്പറേറ്റിംഗ് സിസ്റ്റങ്ങൾ

Mac OS X 10.6 അല്ലെങ്കിൽ അതിനുശേഷമുള്ളത്
Windows 10, 8, 7, Vista, XP
Chrome OS
Linux 2.6.14 അല്ലെങ്കിൽ അതിനുശേഷമുള്ളത്
iPadOS
Android (for compatible devices)

Icons representing various compatible devices and operating systems — Image: An illustration showing the wide range of devices (PC/Desktop, MacBook Air, iPad Pro, Samsung S10) and operating systems (Windows, macOS, Chrome OS, iPadOS, Android) compatible with the adapter.

4. സജ്ജീകരണ നിർദ്ദേശങ്ങൾ

The SOOMFON USB-C to HDMI adapter is designed for simple plug-and-play operation. Follow these steps to connect your device to an HDMI display:

ഡിസ്പ്ലേയിലേക്ക് കണക്റ്റുചെയ്യുക: Plug the HDMI end of the adapter into an available HDMI port on your monitor, projector, or TV.
ഉറവിട ഉപകരണത്തിലേക്ക് കണക്റ്റുചെയ്യുക: Insert the USB-C connector of the adapter into the USB-C port of your compatible laptop, tablet, or smartphone. Ensure the USB-C port on your device supports video output (DisplayPort Alternate Mode).
പവർ ഓൺ ഉപകരണങ്ങൾ: Ensure both your source device and the HDMI display are powered on.
ഇൻപുട്ട് തിരഞ്ഞെടുക്കുക: On your HDMI display, select the correct HDMI input source that the adapter is connected to.

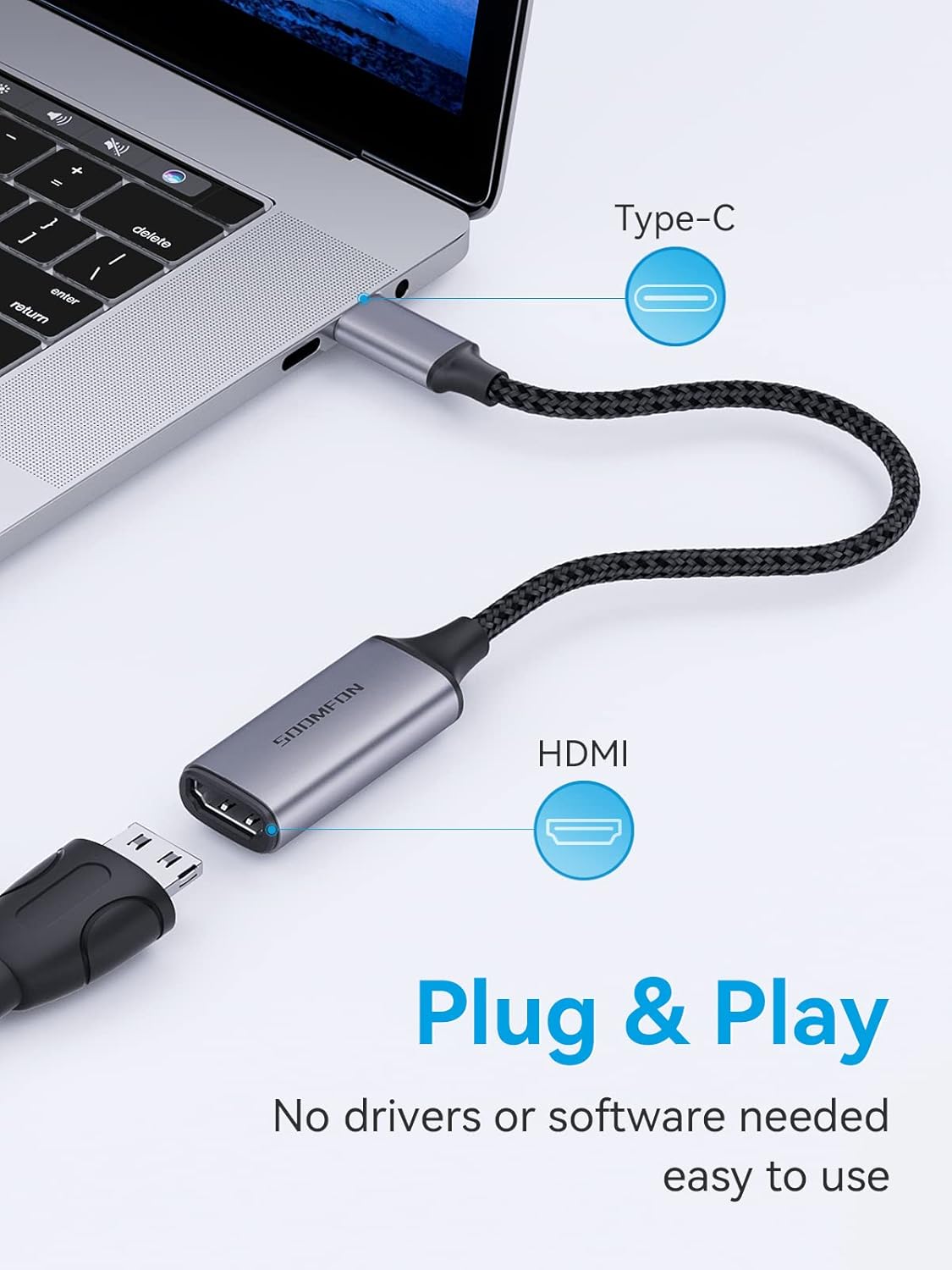

SOOMFON USB-C to HDMI adapter connected to a laptop and an HDMI cable — Image: The SOOMFON USB-C to HDMI adapter connected to a laptop's USB-C port, with the HDMI port ready for connection. This illustrates the simple plug-and-play setup.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

Once connected, your device should automatically detect the external display. You can configure the display settings on your operating system.

5.1 ഡിസ്പ്ലേ മോഡുകൾ

Mirror Mode (Duplicate): The external display shows the same content as your primary screen. This is useful for presentations or sharing content.
വിപുലീകരിച്ച മോഡ്: The external display acts as an extension of your primary screen, providing more desktop space. This is ideal for multitasking.

To switch between display modes:

വിൻഡോസ്: അമർത്തുക വിൻഡോസ് കീ + P and select your desired display option (Duplicate, Extend, Second screen only).
മാകോസ്: Go to System Settings (or System Preferences) > Displays. You can arrange displays and choose mirroring options.

Illustration of Mirror Mode and Extended Mode with a laptop and external monitor — Image: A visual representation of Mirror Mode, where the laptop screen is duplicated on an external monitor, and Extended Mode, where the external monitor expands the desktop space, showcasing the adapter's dual functionality.

6. പ്രശ്‌നപരിഹാരം

If you encounter issues while using the SOOMFON USB-C to HDMI adapter, consider the following common solutions:

ഡിസ്പ്ലേ/സിഗ്നൽ ഇല്ല:
- Ensure both the USB-C and HDMI connections are secure.
- നിങ്ങളുടെ ഉറവിട ഉപകരണത്തിന്റെ USB-C പോർട്ട് വീഡിയോ ഔട്ട്‌പുട്ടിനെ (ഡിസ്‌പ്ലേപോർട്ട് ആൾട്ടർനേറ്റ് മോഡ്) പിന്തുണയ്ക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക. എല്ലാ USB-C പോർട്ടുകളും ഈ സവിശേഷതയെ പിന്തുണയ്ക്കുന്നില്ല.
- Check the input source selection on your HDMI display.
- നിങ്ങളുടെ ഉറവിട ഉപകരണം പുനരാരംഭിക്കാൻ ശ്രമിക്കുക.
- Test with a different HDMI cable or display if possible.
മിന്നുന്നതോ അസ്ഥിരമായതോ ആയ ഡിസ്പ്ലേ:
- Ensure the HDMI cable is of good quality and securely connected.
- Reduce the resolution or refresh rate in your device's display settings to see if stability improves.
- Check for any potential interference from other electronic devices.
ഓഡിയോ ഇല്ല:
- Verify that the audio output is set to the HDMI display in your device's sound settings.
- Ensure the HDMI display has working speakers or is connected to external audio.
Resolution/Refresh Rate Not as Expected:
- Confirm that both your source device and HDMI display support the desired resolution and refresh rate.
- Update graphics drivers on your source device.

7 സ്പെസിഫിക്കേഷനുകൾ

ഫീച്ചർ	വിശദാംശങ്ങൾ
ബ്രാൻഡ്	സൂംഫോൺ
മോഡൽ നമ്പർ	SF-VA002
നിറം	ചാരനിറം
കണക്റ്റർ തരം	USB Type-C (Male) to HDMI (Female)
പരമാവധി മിഴിവ്	3840 x 2160 @ 120Hz
പിന്തുണയ്ക്കുന്ന പ്രമേയങ്ങൾ	4K @ 60Hz, 2K @ 144Hz, 1080p @ 240Hz
ഫീച്ചറുകൾ	Dynamic HDR, 3D, Audio & Video Sync, Plug & Play
ഹൗസിംഗ് മെറ്റീരിയൽ	അലുമിനിയം അലോയ്
കേബിൾ മെറ്റീരിയൽ	ബ്രെയ്‌ഡഡ് നൈലോൺ
തുറമുഖങ്ങളുടെ എണ്ണം	1 (HDMI output)

8. പരിപാലനം

To ensure the longevity and optimal performance of your SOOMFON USB-C to HDMI adapter, please follow these maintenance guidelines:

വൃത്തിയാക്കൽ: Use a soft, dry cloth to wipe the adapter. Avoid using liquid cleaners or solvents.
സംഭരണം: നേരിട്ടുള്ള സൂര്യപ്രകാശവും കടുത്ത താപനിലയും ഏൽക്കാത്ത ഒരു തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് അഡാപ്റ്റർ സൂക്ഷിക്കുക.
കൈകാര്യം ചെയ്യൽ: Avoid bending or twisting the cable excessively, especially near the connectors, to prevent internal damage. Do not pull the cable to disconnect; always grasp the connector housing.
സംരക്ഷണം: വെള്ളം, ഈർപ്പം, നശിപ്പിക്കുന്ന വസ്തുക്കൾ എന്നിവയിൽ നിന്ന് അഡാപ്റ്റർ അകറ്റി നിർത്തുക.

9. വാറൻ്റിയും പിന്തുണയും

SOOMFON provides a 2 വർഷത്തെ വാറൻ്റി for this product. For technical assistance or warranty claims, please contact SOOMFON customer support. We offer 7x24 hour support to help resolve any issues you may encounter in a timely manner.

Please refer to the contact information provided with your product packaging or visit the official SOOMFON webപിന്തുണാ വിശദാംശങ്ങൾക്കുള്ള സൈറ്റ്.
