1. ഉൽപ്പന്നം കഴിഞ്ഞുview
The VVB 13-IN-1 USB C Hub is a versatile docking station designed to expand the connectivity of your USB-C enabled laptop or device. It provides multiple ports for display output, data transfer, network connection, audio, and power delivery.

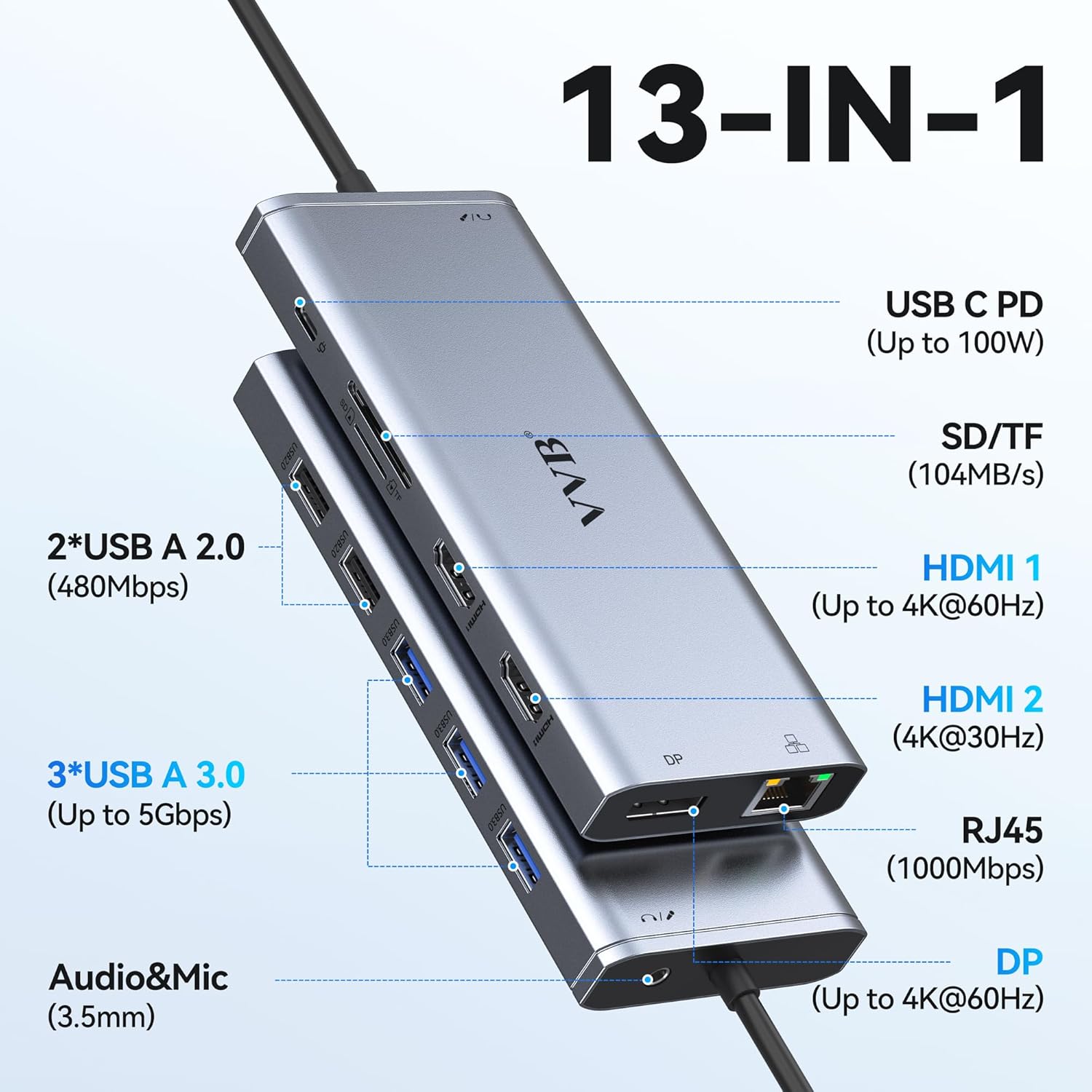

ചിത്രം 1.1: മുൻവശവും വശവും view of the VVB 13-IN-1 USB C Hub, illustrating all available ports and their functions.
പോർട്ട് സ്പെസിഫിക്കേഷനുകൾ:
- 1x USB C PD Port: Up to 100W power delivery for charging your host device.
- 1x SD Card Slot: Data transfer up to 104MB/s.
- 1x TF Card Slot: Data transfer up to 104MB/s.
- 1x HDMI 1 Port: 4K@60Hz വരെയുള്ള റെസല്യൂഷനുകൾ പിന്തുണയ്ക്കുന്നു.
- 1x HDMI 2 Port: 4K@30Hz വരെയുള്ള റെസല്യൂഷനുകൾ പിന്തുണയ്ക്കുന്നു.
- 1x RJ45 Ethernet Port: Provides a stable wired network connection up to 1000Mbps.
- 1x DisplayPort (DP): 4K@60Hz വരെയുള്ള റെസല്യൂഷനുകൾ പിന്തുണയ്ക്കുന്നു.
- 2x USB A 2.0 Ports: Data transfer up to 480Mbps.
- 3x USB A 3.0 Ports: Data transfer up to 5Gbps.
- 1x 3.5mm Audio & Mic Jack: For connecting headphones or speakers with microphone functionality.
2. സജ്ജീകരണ നിർദ്ദേശങ്ങൾ
Follow these steps to connect your VVB 13-IN-1 USB C Hub to your device and peripherals.
2.1 ഹോസ്റ്റ് ഉപകരണത്തിലേക്ക് കണക്റ്റുചെയ്യുന്നു
- Ensure your laptop or device has a USB-C port that supports video output (DisplayPort Alternate Mode) and power delivery.
- Connect the integrated USB-C cable from the VVB Hub to the USB-C port on your host device.
2.2 പവർ ഡെലിവറി
To charge your laptop through the hub, connect your original USB-C power adapter to the USB C PD port on the hub. The hub supports up to 100W input, providing up to 87W output to your laptop.
Image 2.1: Illustration of connecting a 100W power adapter to the USB C PD port on the hub, which then delivers 87W to the connected laptop.
കുറിപ്പ്: For optimal charging performance, use a power adapter above 65W. If your laptop requires more than 87W, it may charge slower or display a warning about insufficient power, though it will continue to operate.
2.3 പെരിഫറലുകൾ ബന്ധിപ്പിക്കുന്നു
- മോണിറ്ററുകൾ: Connect your external monitors to the HDMI 1, HDMI 2, or DisplayPort (DP) outputs on the hub using appropriate cables.
- USB ഉപകരണങ്ങൾ: Plug in your USB peripherals (keyboard, mouse, external drives, etc.) into the USB A 3.0 or USB A 2.0 ports.
- ഇഥർനെറ്റ്: For a stable wired network connection, connect an Ethernet cable from your router/modem to the RJ45 port on the hub.
- ഓഡിയോ: 3.5mm ഓഡിയോ ജാക്കിലേക്ക് ഹെഡ്ഫോണുകളോ സ്പീക്കറുകളോ ബന്ധിപ്പിക്കുക.
Image 2.2: The hub connected to an Ethernet cable for a stable network and headphones for audio output.
3. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
3.1 Display Modes (Windows)
The hub supports both dual and triple display configurations on Windows operating systems. Ensure your laptop's USB-C port supports DP 1.4 for optimal performance.
Image 3.1: Visual guide for configuring dual and triple monitor setups on Windows, indicating supported resolutions and refresh rates for DP 1.2 and DP 1.4 laptops.
- ഡ്യുവൽ ഡിസ്പ്ലേ: Connect two monitors to any combination of HDMI 1, HDMI 2, or DP ports. For DP 1.2 laptops, you can extend to two 1080P@60Hz monitors (e.g., DP and HDMI 1/2). For DP 1.4 laptops, you can achieve 4K@30Hz on HDMI 1/2 and 1080P@60Hz on DP, or 1080P@60Hz on both HDMI 1/2.
- ട്രിപ്പിൾ ഡിസ്പ്ലേ: For DP 1.4 laptops, you can extend to three monitors: DP (1080P@60Hz), HDMI 2 (1080P@60Hz), and HDMI 1 (1080P@60Hz).
3.2 Display Modes (macOS)
macOS supports SST (Single Stream Transport) Extend Mode. Please note that macOS does not support MST (Multi-Stream Transport) display, meaning all external monitors will mirror the same extended desktop, not provide independent extended displays.
Image 3.2: Visual representation of macOS display limitations, showing SST Extend Mode where all external displays mirror each other, and explicitly stating that MST is not supported.
- SST Extend Mode: When connecting multiple monitors to a macOS device, the laptop screen (A) can be extended, and all connected external monitors (B, C, D) will display the same content as an extended desktop. For example, DP (4K@30Hz), HDMI 2 (4K@30Hz), and HDMI 1 (4K@30Hz) will all show the same extended display.
3.3 ഡാറ്റ കൈമാറ്റം
The hub offers various data transfer options:
Image 3.3: Diagram illustrating the data transfer speeds of the USB A 3.0 (5Gbps), USB A 2.0 (480Mbps), and SD/TF card reader (up to 104MB/s) ports.
- USB A 3.0 Ports: Transfer data at speeds up to 5Gbps. Ideal for external hard drives, SSDs, and high-speed peripherals.
- USB A 2.0 Ports: Transfer data at speeds up to 480Mbps. Suitable for keyboards, mice, and other standard USB devices.
- SD/TF കാർഡ് സ്ലോട്ടുകൾ: Read and write data from SD and TF cards at speeds up to 104MB/s.
3.4 ഇഥർനെറ്റ് കണക്ഷൻ
The RJ45 port provides a stable and fast wired internet connection up to 1000Mbps (1 Gigabit Ethernet). This is beneficial for activities requiring high bandwidth or a reliable connection, such as online gaming or large file കൈമാറ്റങ്ങൾ.
4. പരിപാലനം
Proper maintenance ensures the longevity and optimal performance of your VVB 13-IN-1 USB C Hub.
- വൃത്തിയാക്കൽ: Use a soft, dry, anti-static cloth to clean the hub. Avoid liquid cleaners or abrasive materials.
- സംഭരണം: നേരിട്ടുള്ള സൂര്യപ്രകാശവും കടുത്ത താപനിലയും ഏൽക്കാത്ത തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് ഹബ് സൂക്ഷിക്കുക.
- താപനില: The hub may become warm during extended use, which is normal. Ensure adequate ventilation around the device. Avoid covering it or placing it in enclosed spaces.
- കൈകാര്യം ചെയ്യൽ: ഹബ് താഴെയിടുകയോ ശക്തമായ ആഘാതങ്ങൾക്ക് വിധേയമാക്കുകയോ ചെയ്യുന്നത് ഒഴിവാക്കുക. ഉപകരണം ഡിസ്അസംബ്ലിംഗ് ചെയ്യാൻ ശ്രമിക്കരുത്.
5. പ്രശ്നപരിഹാരം
If you encounter issues with your VVB 13-IN-1 USB C Hub, refer to the following troubleshooting steps.
5.1 ഡിസ്പ്ലേ ഔട്ട്പുട്ട് ഇല്ല
- കണക്ഷനുകൾ പരിശോധിക്കുക: Ensure all display cables (HDMI, DP) are securely connected to both the hub and the monitors.
- ഹോസ്റ്റ് ഉപകരണ അനുയോജ്യത: Verify that your laptop's USB-C port supports DisplayPort Alternate Mode (video output). Not all USB-C ports support this feature.
- ഡിസ്പ്ലേ ക്രെമീകരണങ്ങൾ: Check your computer's display settings to ensure the external monitors are detected and configured correctly (e.g., Extend, Duplicate).
- ഡ്രൈവർമാർ: നിങ്ങളുടെ ഗ്രാഫിക്സ് ഡ്രൈവറുകൾ കാലികമാണെന്ന് ഉറപ്പാക്കുക.
- റെസല്യൂഷൻ/പുതുക്കൽ നിരക്ക്: Try lowering the resolution or refresh rate of the external monitors, especially if using multiple displays, as some systems or cables may have bandwidth limitations.
5.2 യുഎസ്ബി പോർട്ടുകൾ പ്രവർത്തിക്കുന്നില്ല.
- വീണ്ടും ബന്ധിപ്പിക്കുക: യുഎസ്ബി ഉപകരണം ഹബ്ബിലേക്ക് വിച്ഛേദിച്ച് വീണ്ടും ബന്ധിപ്പിക്കുക.
- Test Other Ports: Try connecting the USB device to a different USB port on the hub or directly to your computer to isolate the issue.
- പവർ ഡ്രോ: If connecting high-power USB devices (e.g., external hard drives), ensure the hub is connected to a power adapter, as some devices require more power than the host can provide through the USB-C connection alone.
5.3 ചാർജിംഗ് പ്രശ്നങ്ങൾ
- പവർ അഡാപ്റ്റർ: Ensure your USB-C power adapter is connected to the hub's PD port and provides sufficient wattage (preferably 65W or higher, up to 100W input).
- കേബിൾ നിലവാരം: Use a high-quality USB-C cable that supports power delivery.
- ലാപ്ടോപ്പ് അനുയോജ്യത: നിങ്ങളുടെ ലാപ്ടോപ്പ് അതിന്റെ USB-C പോർട്ട് വഴി ചാർജ് ചെയ്യുന്നതിനെ പിന്തുണയ്ക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.
5.4 Intermittent Connections or Overheating
- വെൻ്റിലേഷൻ: Ensure the hub is placed in a well-ventilated area to prevent overheating.
- ലോഡ് കുറയ്ക്കുക: Disconnect unnecessary peripherals to reduce the overall power draw and heat generation.
- Firmware/Drivers: Check for any available firmware updates for the hub or driver updates for your computer's USB-C controller.
- പുനരാരംഭിക്കുക: നിങ്ങളുടെ കമ്പ്യൂട്ടർ പുനരാരംഭിച്ച് ഹബ് വീണ്ടും ബന്ധിപ്പിക്കുക.
6 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| ഉൽപ്പന്ന അളവുകൾ | 3.35 x 0.62 x 5.7 ഇഞ്ച് |
| ഇനത്തിൻ്റെ ഭാരം | 0.353 ഔൺസ് |
| മോഡൽ നമ്പർ | ഒരു ഡോക്കിംഗ്സ്റ്റേഷനിൽ 13 |
| ഹാർഡ്വെയർ ഇന്റർഫേസ് | DisplayPort, Ethernet, HDMI, MicroSD, USB 3.0, USB Type C |
| പ്രത്യേക ഫീച്ചർ | ഫാസ്റ്റ് ചാർജിംഗ് |
| USB C PD ഇൻപുട്ട് | 100W വരെ |
| USB C PD ഔട്ട്പുട്ട് | Up to 87W to host device |
| HDMI 1 ഔട്ട്പുട്ട് | 4K@60Hz വരെ |
| HDMI 2 ഔട്ട്പുട്ട് | 4K@30Hz വരെ |
| ഡിസ്പ്ലേ പോർട്ട് ഔട്ട്പുട്ട് | 4K@60Hz വരെ |
| RJ45 ഇഥർനെറ്റ് | 10/100/1000Mbps (ഗിഗാബൈറ്റ് ഇഥർനെറ്റ്) |
| USB A 3.0 Ports | 3 ports, up to 5Gbps data transfer |
| USB A 2.0 Ports | 2 ports, up to 480Mbps data transfer |
| SD/TF കാർഡ് റീഡർ | 104MB/s വരെ |
| ഓഡിയോ ജാക്ക് | 3.5എംഎം ഓഡിയോ & മൈക്ക് |
അനുയോജ്യമായ ഉപകരണങ്ങൾ (ഭാഗിക പട്ടിക):
Dell XPS 9380/ XPS 13 9365/ XPS 15 2018/ XPS 13 9300/ New XPS 15; Latitute 7280/ Latitude 5310 2-in-1; Precision 7730/ 7750; Laptop 5590. HP Spectre Laptop 13-af001TU/ Spectre x360 13t/ Spectre folio/ Spectre 360 laptop/ Specter x369; Elitebook 840 G5 series/ Elitebook X2/ Elitebook x360 1030 G3/ Elitebook 745 G6/ Elitebook 830 G6/ 2018 HP Elite 800 G4; Envy Geforce mx250; Z book 15u G3/ Zbook 17 G4. Lenovo Yoga 720-13IKB/ Yoga 730/ Yoga 900-13ISK/ Yoga 910/ Yoga 920/ Yoga 930/ Yoga 940-14IIL; 3rd generation Thinkpad Yoga; Yoga15 Thinkpad Ultrabook Pro; Thinkpad E590/ Thinkpad P72/ Thinkpad T470/ Thinkpad X1 Carbon (2019 model); Flex 14 IML/ Flex 5; Legion Y530; Lenovo C930/ T480s/ X390/ 81N8. Microsoft Surface Book 2/ Surface Go/ Surface Laptop 3; Surface Pro 7. Huawei Macbook Mate10/ Mate10 pro/ Mate20/ Mate20 pro / Mate30/ Mate30Pro; Google Slate (2019); Chromebook C340-15; SanDisk Cruise Glide; Razer Blade 2017 (gtx 1060); Pixel book go 2019/2020.
7. വാറൻ്റിയും പിന്തുണയും
For warranty information or technical support, please refer to the product packaging or contact VVB customer service through the retailer where the product was purchased. Please have your product model number and purchase details ready when contacting support.
