ഉൽപ്പന്നം കഴിഞ്ഞുview
The CURT Custom Wiring Harness, Model 56467, is designed to provide a reliable electrical connection for towing applications on specific Mitsubishi Outlander vehicles. This product is engineered for a custom fit, ensuring seamless integration with your vehicle's existing wiring system.
പ്രധാന സവിശേഷതകളിൽ ഇവ ഉൾപ്പെടുന്നു:
- Quality parts: Constructed with durable components for long-lasting performance.
- എളുപ്പമുള്ള ഉപയോഗം: Designed for straightforward operation.
- Made from quality materials: Ensures reliability and safety.
- ഇൻസ്റ്റാൾ ചെയ്യാൻ എളുപ്പമാണ്: Engineered for a simplified installation process.
ചിത്രം: കഴിഞ്ഞുview of the CURT Custom Wiring Harness components, including the main module, various wires, connectors, fuse holder, and zip ties.
ബോക്സിൽ എന്താണുള്ളത്
Your CURT Custom Wiring Harness package includes the following items:
- Aries Automotive 56467: T-Conn, Mitsubishi Outlander (Main Wiring Harness Module)
- Associated wiring and connectors
- ഫ്യൂസ് ഹോൾഡറും ഫ്യൂസും
- Mounting hardware (e.g., zip ties, screw)
ചിത്രം: വിശദമായത് view of the kit contents, including the fuse, terminals, zip ties, and a circuit protection information card.
സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
This wiring harness is designed for a vehicle-specific fit. While general steps are provided, always refer to the detailed instructions included with your product for precise vehicle-specific guidance. Professional installation is recommended if you are unfamiliar with automotive electrical systems.
പൊതു ഇൻസ്റ്റാളേഷൻ ഘട്ടങ്ങൾ:
- വാഹനം തയ്യാറാക്കുക: Ensure the vehicle is turned off and the battery is disconnected before beginning installation. Access the rear taillight assemblies.
- Locate Connection Points: The harness typically connects behind the vehicle's taillights. You may need to remove taillight assemblies to access the wiring.
- ഹാർനെസ് ബന്ധിപ്പിക്കുക: Plug the custom connectors from the harness into the vehicle's existing taillight wiring sockets. These are designed for a plug-and-play fit.
Image: Illustrates the sealed, epoxy-filled enclosure, plug-and-play connectors, and standard trailer wiring output.
- റൂട്ട് വയറിംഗ്: Carefully route the wiring from the harness module to the desired location for the 4-way flat connector, typically near the trailer hitch. Ensure wiring is secured away from hot or moving parts using the provided zip ties.

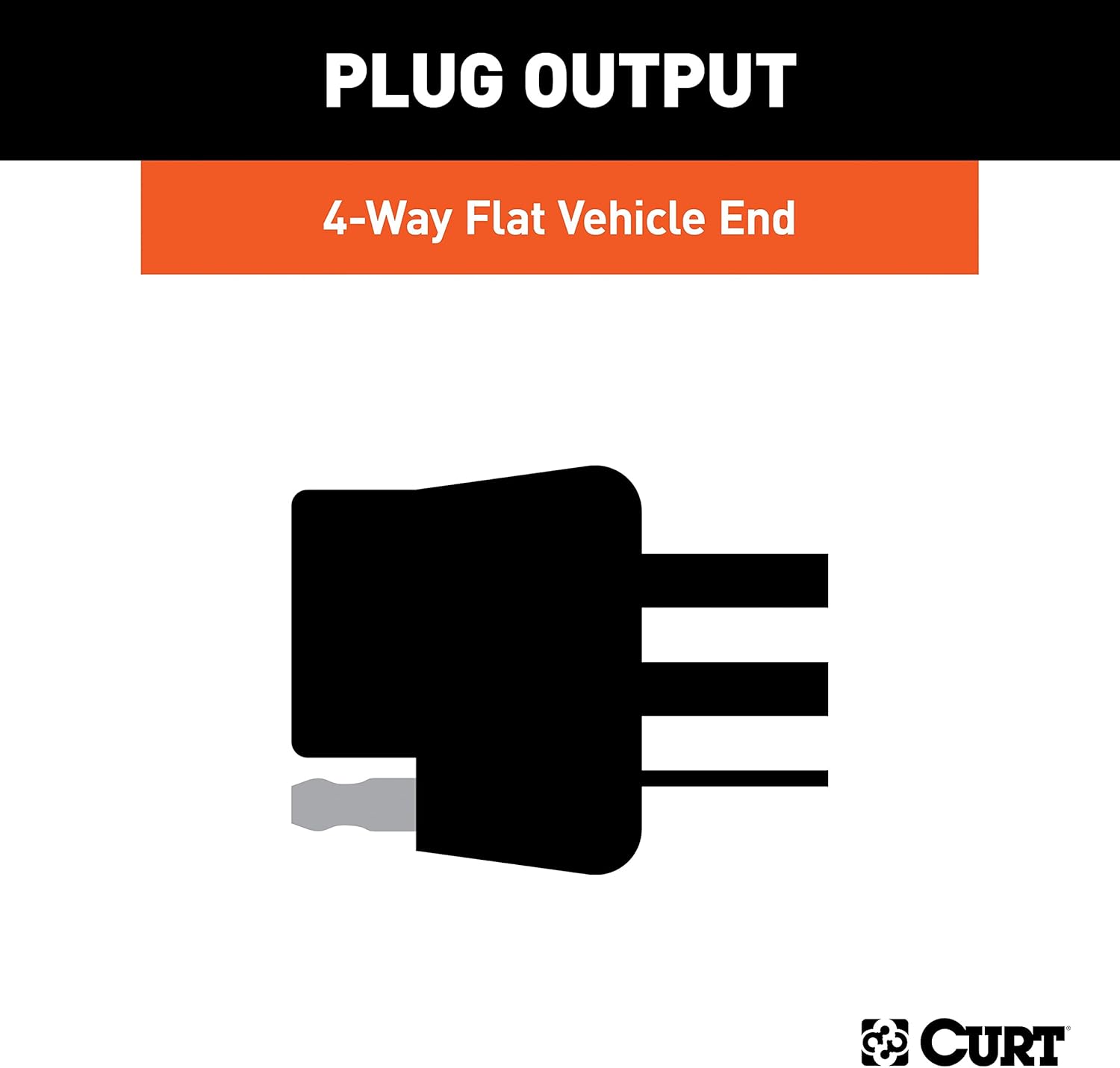

Image: Close-up of the 4-way flat vehicle end plug output, which connects to the trailer.
- ബാറ്ററിയുമായി ബന്ധിപ്പിക്കുക: Route the power wire (if applicable) to the vehicle's battery, connecting it through the included fuse holder. Always install the fuse as the last step.
- മൊഡ്യൂൾ സുരക്ഷിതമാക്കുക: Mount the main harness module in a dry, secure location within the vehicle's rear compartment, away from moisture and moving parts.
- വീണ്ടും കൂട്ടിച്ചേർക്കുക, പരിശോധിക്കുക: Reinstall any removed vehicle components. Reconnect the battery and test all lighting functions (turn signals, brake lights, running lights) with a trailer or trailer light tester.
Important Note on Taillight Grommets:
Some vehicle models may have rubber grommets where wires exit the taillight housing into the vehicle's trunk. If the harness wires are routed through these existing grommet holes, ensure the grommet provides a complete seal around the new wiring to prevent water intrusion into the vehicle's interior, especially during car washes or heavy rain. Modifying the grommet to accommodate the new wiring may be necessary, and proper sealing is crucial.

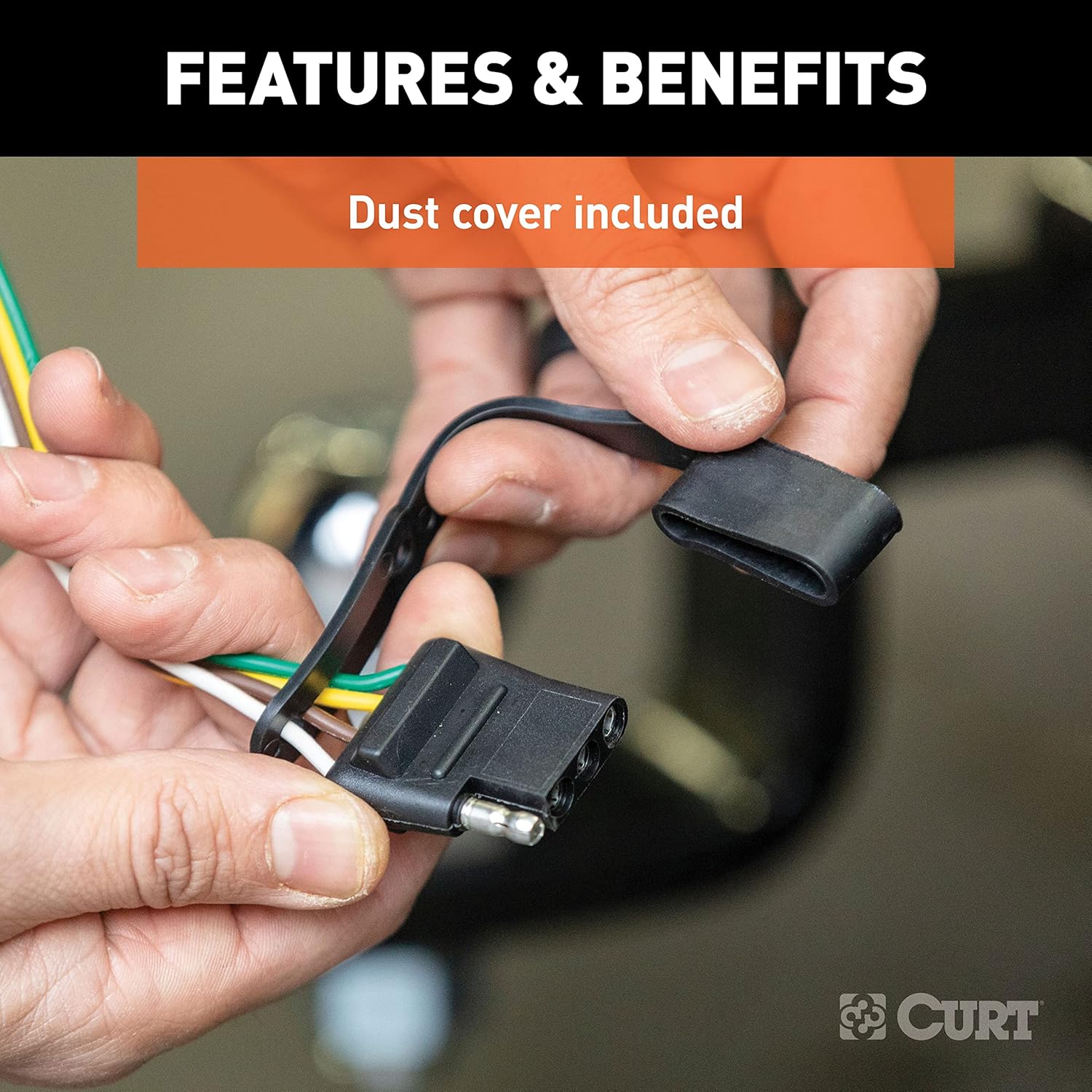

Image: A hand demonstrating the included dust cover for the 4-way flat connector, protecting it when not in use.
Operating the Wiring Harness
Once installed, the CURT Custom Wiring Harness provides a standard 4-way flat connector for your trailer's electrical system. This connector supplies power for your trailer's running lights, turn signals, and brake lights.
- ഒരു ട്രെയിലർ ബന്ധിപ്പിക്കുന്നു: Align the 4-way flat connector from your vehicle's harness with the corresponding connector on your trailer and push them firmly together until they are securely seated.
- Disconnecting a Trailer: Grasp both ends of the connector firmly and pull them apart. Avoid pulling on the wires themselves.
- പൊടി കവർ: Always place the included dust cover over the vehicle's 4-way flat connector to protect it from dirt, moisture, and corrosion when not in use.
ചിത്രം: ഒരു ക്ലോസ്-അപ്പ് view of two 4-way flat connectors being connected, illustrating the standard trailer wiring output.
മെയിൻ്റനൻസ്
To ensure the longevity and proper function of your CURT Custom Wiring Harness, follow these maintenance guidelines:
- കണക്ഷനുകൾ വൃത്തിയായി സൂക്ഷിക്കുക: Regularly inspect the 4-way flat connector for dirt, debris, or corrosion. Clean with a wire brush or electrical contact cleaner if necessary.
- ഡൈഇലക്ട്രിക് ഗ്രീസ് പ്രയോഗിക്കുക: Apply a small amount of dielectric grease to the electrical terminals of the 4-way flat connector to protect against moisture and corrosion.
- വയറിംഗ് പരിശോധിക്കുക: Periodically check all visible wiring for signs of wear, fraying, or damage. Ensure all connections are secure.
- പൊടി മൂടൽ ഉപയോഗിക്കുക: Always use the provided dust cover when the harness is not connected to a trailer.
ട്രബിൾഷൂട്ടിംഗ്
The CURT Custom Wiring Harness features a circuit-protected converter system designed to prevent damage from short circuits or overloads. If you experience issues, consider the following:
സർക്യൂട്ട് സംരക്ഷിത കൺവെർട്ടർ സിസ്റ്റങ്ങൾ:
This product has been factory tested and built to full specifications. The wiring package includes an electronic module that provides internal circuit protection.
If a short circuit or overload situation occurs in a trailer lighting circuit, the module is designed to shut the circuit down, preventing current flow until the issue is resolved.
If vehicle lampഎസ് പ്രവർത്തിക്കുന്നുണ്ട്, പക്ഷേ ട്രെയിലർ എൽampകൾ പ്രവർത്തിക്കുന്നില്ല, തകരാറുള്ള സർക്യൂട്ടിലേക്കുള്ള പവർ കുറച്ച് സെക്കൻഡ് നേരത്തേക്ക് ഓഫ് ചെയ്യുക, തുടർന്ന് സർക്യൂട്ട് വീണ്ടും ശ്രമിക്കുക.
ട്രെയിലർ എൽ ആണെങ്കിൽamps return to normal function, the issue has been resolved.
എങ്കിൽ എൽampകുറച്ച് സെക്കൻഡ് നേരത്തേക്ക് ലൈറ്റ് ഓഫ് ചെയ്യുക:
- ഹാർനെസിലും ട്രെയിലറിലും ഗ്രൗണ്ട് വയർ പരിശോധിക്കുക.
- Check correct an overload condition (too many bulbs).
സർക്യൂട്ട് പ്രകാശിക്കുന്നില്ലെങ്കിൽ:
- വാഹന ഫ്യൂസിന്റെ അളവ് കുറയുന്നുണ്ടോ എന്ന് പരിശോധിക്കുക.
- Check cable for broken connections.
- Check for broken bulbs.
- ഹാർനെസിലും ട്രെയിലറിലും ഗ്രൗണ്ട് വയർ പരിശോധിക്കുക.
- ഒരു ഷോർട്ട് കണ്ടെത്തി ശരിയാക്കുക.
Note: Using a tester can help confirm system function. If problems persist, see your installer or corrective action. Inspect wiring and connections before towing and frequently while towing.
Image: Information card detailing the circuit protection features and troubleshooting steps for the wiring harness.
സ്പെസിഫിക്കേഷനുകൾ
| ആട്രിബ്യൂട്ട് | വിശദാംശങ്ങൾ |
|---|---|
| ബ്രാൻഡ് | CURT |
| മോഡൽ | Aries Automotive 56467: T-Conn, Mitsubishi Outlander |
| ഇനം മോഡൽ നമ്പർ | 56467 |
| നിർമ്മാതാവിൻ്റെ ഭാഗം നമ്പർ | 56467 |
| ഇനത്തിൻ്റെ ഭാരം | 1.68 പൗണ്ട് |
| ഉൽപ്പന്ന അളവുകൾ | 9 x 6 x 3 ഇഞ്ച് |
| ASIN | B0B4BFSGN5 |
| ആദ്യ തീയതി ലഭ്യമാണ് | സെപ്റ്റംബർ 16, 2022 |
വാറൻ്റിയും പിന്തുണയും
ഈ ഉൽപ്പന്നം എ പരിമിത വാറൻ്റി. For specific warranty terms and conditions, please refer to the documentation included with your purchase or visit the official CURT webസൈറ്റ്.
For technical support, installation assistance, or warranty claims, please contact CURT customer service through their official channels. Always provide your product model number (56467) and purchase details when seeking support.
