Fractal Design Define 7 Nano Black Solid Mini ITX PC Case User Manual

1. ആമുഖം

This manual provides detailed instructions for the installation, operation, and maintenance of your Fractal Design Define 7 Nano Black Solid Mini ITX PC Case. Please read this manual thoroughly before beginning assembly to ensure proper installation and to maximize the performance and longevity of your system.

The Define 7 Nano is a compact Mini ITX case designed for silent operation and flexible component support, offering a balance of size and functionality for small form factor builds.

ചിത്രം 1: മുൻവശം view of the Fractal Design Define 7 Nano Black Solid Mini ITX PC Case.

2 സുരക്ഷാ വിവരങ്ങൾ

ഇൻസ്റ്റാളേഷനും പ്രവർത്തനവും നടത്തുമ്പോൾ ഇനിപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ പാലിക്കുക:

• ഏതെങ്കിലും ഘടകങ്ങൾ ഇൻസ്റ്റാൾ ചെയ്യുന്നതിനോ നീക്കം ചെയ്യുന്നതിനോ മുമ്പ് എല്ലായ്പ്പോഴും വാൾ ഔട്ട്ലെറ്റിൽ നിന്ന് വൈദ്യുതി വിതരണം വിച്ഛേദിക്കുക.
• സെൻസിറ്റീവ് ഘടകങ്ങൾക്ക് ഇലക്ട്രോസ്റ്റാറ്റിക് ഡിസ്ചാർജ് (ഇഎസ്ഡി) കേടുപാടുകൾ സംഭവിക്കുന്നത് തടയാൻ ആന്റി-സ്റ്റാറ്റിക് റിസ്റ്റ് സ്ട്രാപ്പ് ധരിക്കുക.
• Handle components carefully to avoid physical damage.
• പിസി കേസിന് ചുറ്റും ശരിയായ വായുസഞ്ചാരം ഉറപ്പാക്കുക, അങ്ങനെ അത് അമിതമായി ചൂടാകുന്നത് തടയാം.
• കേസ് ദ്രാവകങ്ങളിൽ നിന്നും അമിതമായ ഈർപ്പത്തിൽ നിന്നും അകറ്റി നിർത്തുക.
• Do not attempt to modify the case structure, as this may void your warranty and pose safety risks.

3. പാക്കേജ് ഉള്ളടക്കം

പാക്കേജിൽ എല്ലാ ഘടകങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• Fractal Design Define 7 Nano PC Case
• Accessory Box (screws, zip ties, standoffs, cleaning cloth)
• ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)
• Pre-installed fans (Dynamic X2 GP-12/GP-14, quantity may vary)

ചിത്രം 2: പൊട്ടിത്തെറിച്ചു view showing the various removable components of the Define 7 Nano case.

4. സജ്ജീകരണവും ഘടക ഇൻസ്റ്റാളേഷനും

4.1. തയ്യാറാക്കൽ

1. കേസ് അൺപാക്ക് ചെയ്യുക: കേസ് അതിന്റെ പാക്കേജിംഗിൽ നിന്ന് ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക.
2. സൈഡ് പാനലുകൾ നീക്കം ചെയ്യുക: The side panels are secured with captive thumbscrews. Loosen the thumbscrews and slide the panels backward to remove them.
3. Remove Top Panel (Optional): The top panel can be removed for easier access during installation or for enhanced airflow. Press the release button at the rear of the top panel and lift it off.
4. Remove Front Panel (Optional): The front panel can be carefully pulled off from the bottom for access to front fan mounts and dust filters.

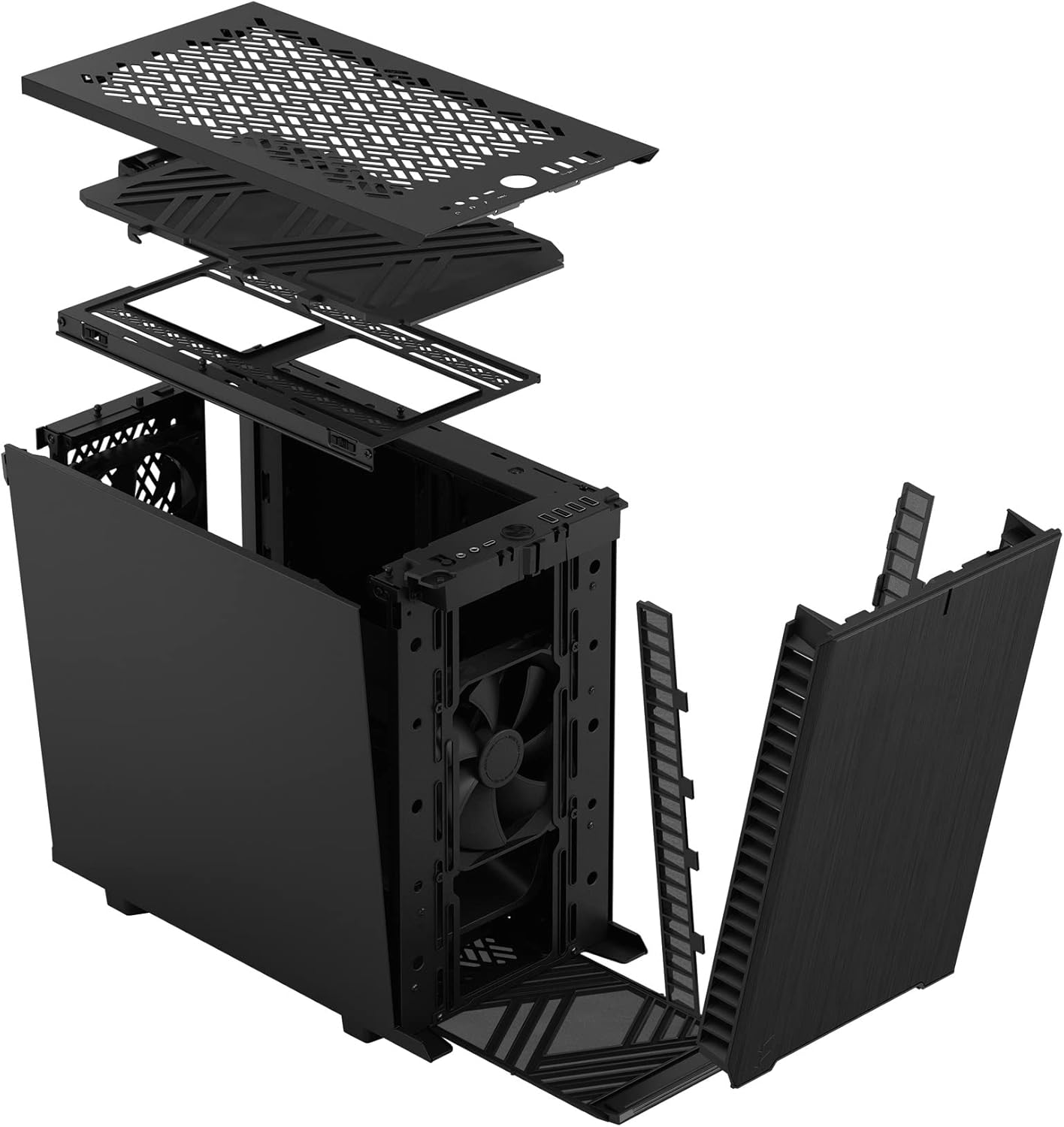

ചിത്രം 3: പൊട്ടിത്തെറിച്ചു view illustrating the removal process for the front and top panels.

4.2. മദർബോർഡ് ഇൻസ്റ്റാളേഷൻ

The Define 7 Nano supports Mini ITX motherboards.

1. I/O ഷീൽഡ് ഇൻസ്റ്റാൾ ചെയ്യുക: If your motherboard requires an I/O shield, install it into the rear opening of the case before mounting the motherboard.
2. Position Motherboard: Align your Mini ITX motherboard with the pre-installed standoffs inside the case.
3. സുരക്ഷിത മദർബോർഡ്: Use the provided screws from the accessory box to secure the motherboard to the standoffs.

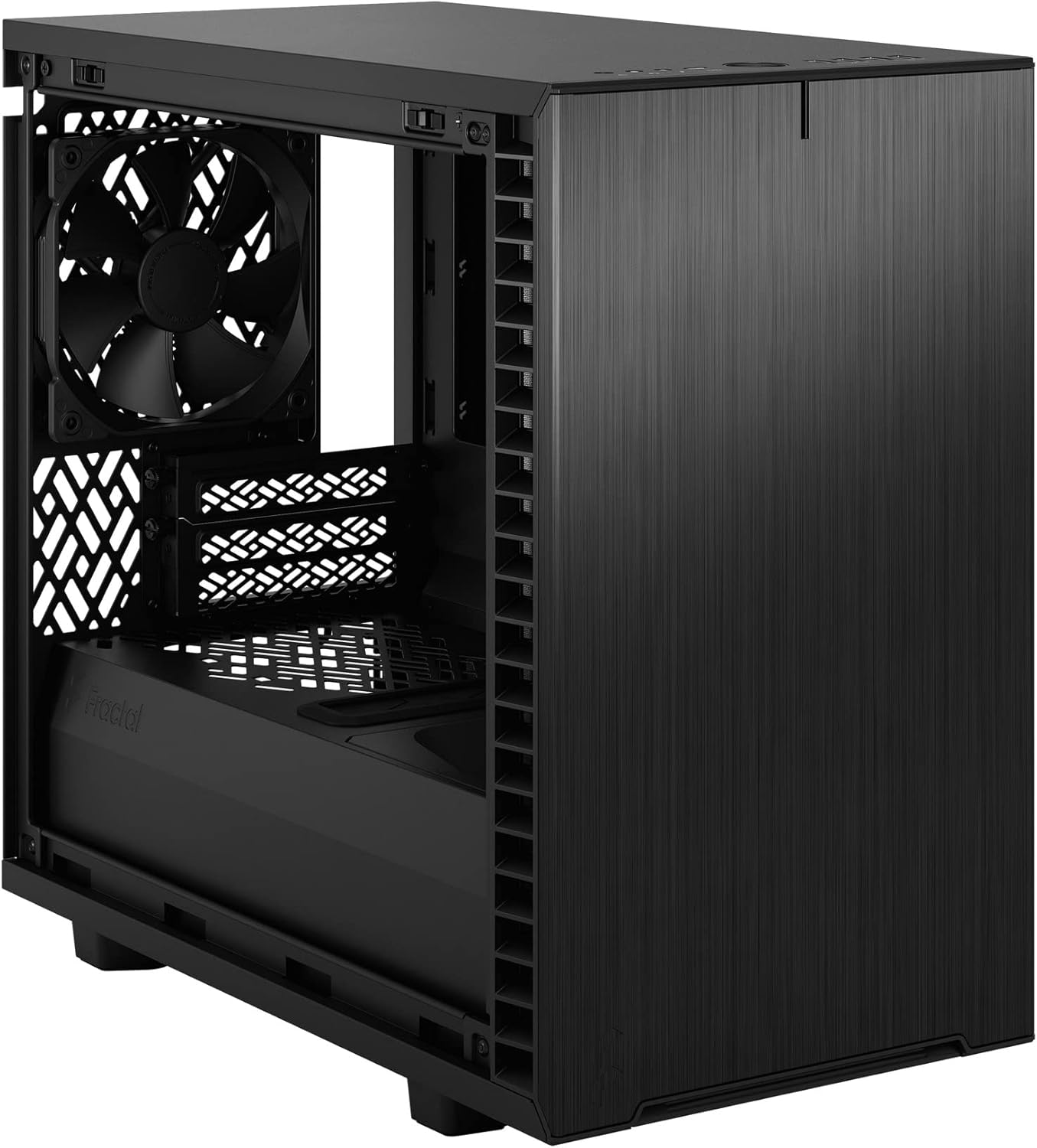

ചിത്രം 4: ഇൻ്റീരിയർ view of the case, highlighting the motherboard mounting area and fan locations.

4.3. പവർ സപ്ലൈ യൂണിറ്റ് (പി‌എസ്‌യു) ഇൻസ്റ്റാളേഷൻ

The Define 7 Nano supports ATX PSUs.

1. Mount PSU Bracket: Attach the PSU mounting bracket to your power supply using the screws provided with the PSU.
2. Slide PSU into Case: Slide the PSU with the attached bracket into the rear of the case.
3. സുരക്ഷിത പൊതുമേഖലാ സ്ഥാപനം: Secure the PSU bracket to the case using the thumbscrews.

4.4. സ്റ്റോറേജ് ഡ്രൈവ് ഇൻസ്റ്റാളേഷൻ

ഈ കേസ് 2.5" SSD-കളും 3.5" HDD-കളും പിന്തുണയ്ക്കുന്നു.

• 2.5" Drives: Mount 2.5" drives to the dedicated SSD brackets located behind the motherboard tray or on the PSU shroud. Secure with screws.
• 3.5" Drives: Install 3.5" drives into the drive cage located beneath the PSU shroud. Secure with screws.

4.5. ഗ്രാഫിക്സ് കാർഡ് (GPU) ഇൻസ്റ്റലേഷൻ

1. PCIe സ്ലോട്ട് കവറുകൾ നീക്കം ചെയ്യുക: കേസിന്റെ പിൻഭാഗത്ത് നിന്ന് ആവശ്യമായ PCIe സ്ലോട്ട് കവറുകൾ നീക്കം ചെയ്യുക.
2. GPU ചേർക്കുക: Carefully insert your graphics card into the primary PCIe slot on the motherboard.
3. Secure GPU: Secure the graphics card to the case using the thumbscrews or standard screws.

4.6. Cooling System Installation (Fans/Radiators)

The Define 7 Nano offers flexible cooling options.

• മുൻ ആരാധകർ: Up to two 120/140mm fans or a 240/280mm radiator can be installed at the front.
• മുൻനിര ആരാധകർ: Up to two 120/140mm fans or a 240mm radiator can be installed at the top (requires removing the solid top panel and installing the ventilated top panel).
• പിൻഭാഗത്തെ ഫാൻ: One 120mm fan can be installed at the rear.
• Bottom Fan: One 120mm fan can be installed at the bottom.

Ensure fans are oriented correctly for optimal airflow (intake or exhaust).

4.7. കേബിൾ മാനേജ്മെന്റ്

The case features routing channels and Velcro straps behind the motherboard tray for organized cable management.

1. റൂട്ട് കേബിളുകൾ: Pass power and data cables through the rubber grommets to the back of the motherboard tray.
2. സുരക്ഷിത കേബിളുകൾ: Use the pre-installed Velcro straps and included zip ties to bundle and secure cables.

ചിത്രം 5: പിൻഭാഗം view demonstrating the cable management system with Velcro straps.

4.8. ഫ്രണ്ട് പാനൽ കണക്ഷനുകൾ

Connect the front panel cables to the corresponding headers on your motherboard:

• Power Button (PWR SW)
• Reset Button (RESET SW)
• Power LED (PWR LED)
• HDD Activity LED (HDD LED)
• USB 3.0 തലക്കെട്ട്
• USB Type-C Header (if applicable)
• HD ഓഡിയോ തലക്കെട്ട്

കൃത്യമായ ഹെഡർ ലൊക്കേഷനുകൾക്കായി നിങ്ങളുടെ മദർബോർഡ് മാനുവൽ പരിശോധിക്കുക.

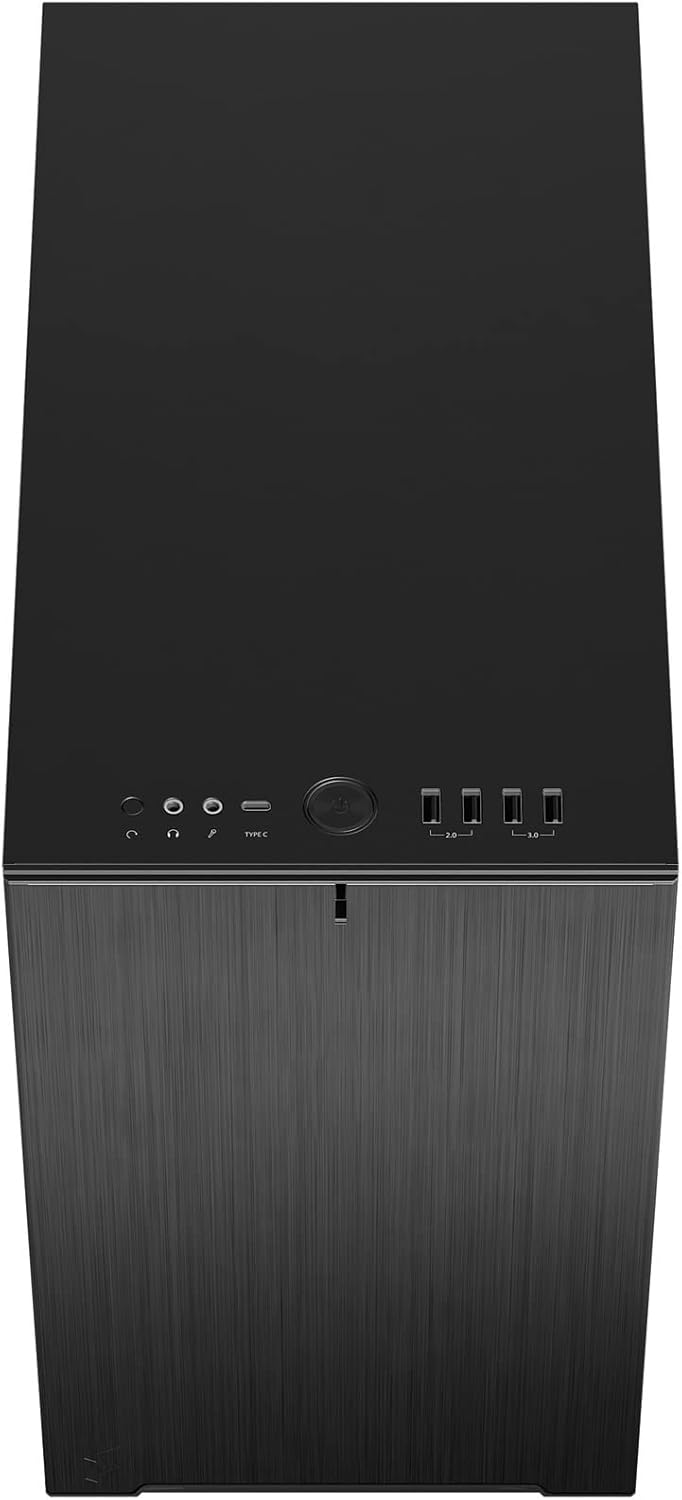

ചിത്രം 6: മുകളിൽ-മുൻഭാഗം view displaying the front I/O panel with USB ports, audio jacks, and power button.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

5.1. പവർ ഓൺ/ഓഫ്

• പവർ ഓൺ: മുൻവശത്തെ I/O പാനലിലുള്ള പവർ ബട്ടൺ അമർത്തുക.
• പവർ ഓഫ്: Initiate a shutdown from your operating system. Alternatively, press and hold the power button for 5 seconds for a forced shutdown.

5.2. Using Front Panel Ports

The front I/O panel provides convenient access to:

• USB 3.0 പോർട്ടുകൾ: അനുയോജ്യമായ ഉപകരണങ്ങളുപയോഗിച്ച് അതിവേഗ ഡാറ്റ കൈമാറ്റത്തിനായി.
• യുഎസ്ബി ടൈപ്പ്-സി പോർട്ട്: For modern devices requiring a Type-C connection.
• ഓഡിയോ ജാക്കുകൾ: ഹെഡ്‌ഫോണുകളും മൈക്രോഫോണുകളും ബന്ധിപ്പിക്കുന്നതിന്.

6. പരിപാലനം

നിങ്ങളുടെ പിസി ഘടകങ്ങളുടെ ഒപ്റ്റിമൽ പ്രകടനവും ദീർഘായുസ്സും ഉറപ്പാക്കാൻ പതിവ് അറ്റകുറ്റപ്പണികൾ സഹായിക്കുന്നു.

6.1. പൊടി ഫിൽറ്റർ വൃത്തിയാക്കൽ

The Define 7 Nano is equipped with easily removable dust filters to prevent dust buildup inside the case.

• ഫ്രണ്ട് ഫിൽട്ടർ: Can be accessed by removing the front panel.
• Top Filter: Located beneath the ventilated top panel (if installed).
• Bottom Filter: Slides out from the front of the case.

Clean filters regularly (e.g., monthly) by rinsing them with water and allowing them to dry completely, or by using a soft brush or compressed air.

6.2 ജനറൽ ക്ലീനിംഗ്

• ഒരു സോഫ്റ്റ് ഉപയോഗിക്കുക, ഡിamp cloth to wipe down the exterior surfaces of the case.
• ഫിനിഷിനെ നശിപ്പിക്കുന്ന കഠിനമായ രാസവസ്തുക്കളോ ഉരച്ചിലുകളോ ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.
• For interior cleaning, use compressed air to remove dust from components. Ensure the system is powered off and unplugged.

7. പ്രശ്‌നപരിഹാരം

നിങ്ങൾ നേരിട്ടേക്കാവുന്ന പൊതുവായ പ്രശ്നങ്ങളെ ഈ വിഭാഗം അഭിസംബോധന ചെയ്യുന്നു.

7.1. വൈദ്യുതിയില്ല / സിസ്റ്റം ആരംഭിക്കുന്നില്ല

• പവർ കണക്ഷനുകൾ പരിശോധിക്കുക: Ensure the PSU is properly connected to the wall outlet and the power switch on the PSU is in the 'ON' position. Verify all internal power cables (24-pin ATX, 8-pin CPU, PCIe, SATA) are securely connected.
• ഫ്രണ്ട് പാനൽ ഹെഡറുകൾ: Double-check that the power button header (PWR SW) is correctly connected to the motherboard.
• Motherboard/CPU: സിപിയുവും റാമും ശരിയായി സ്ഥാപിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.

7.2. അമിതമായ ശബ്ദം

• ഫാൻ ശബ്ദം: Check if any fan cables are obstructing fan blades. Ensure fans are securely mounted. Consider adjusting fan speeds in your motherboard's BIOS/UEFI or operating system.
• വൈബ്രേഷൻ: Ensure all components (PSU, drives, GPU) are securely fastened to prevent rattling.

7.3. അമിത ചൂടാക്കൽ

• എയർ ഫ്ലോ: Verify that fans are oriented correctly (intake/exhaust) and that there is adequate airflow.
• പൊടി ഫിൽട്ടറുകൾ: Clean dust filters regularly to prevent restricted airflow.
• തെർമൽ പേസ്റ്റ്: Ensure CPU cooler has proper thermal paste application.

8 സ്പെസിഫിക്കേഷനുകൾ

9. വാറൻ്റിയും പിന്തുണയും

Fractal Design products are manufactured to the highest quality standards and come with a limited warranty. For detailed warranty information, please refer to the official Fractal Design webസൈറ്റ് അല്ലെങ്കിൽ നിങ്ങളുടെ ഉൽപ്പന്നത്തിൽ ഉൾപ്പെടുത്തിയിരിക്കുന്ന വാറന്റി കാർഡ്.

For technical support, troubleshooting assistance, or to inquire about replacement parts, please visit the official Fractal Design support page:

www.fractal-design.com/support/

Please have your product model number (FD-C-DEF7N-01) and proof of purchase ready when contacting support.
