CAT DX46U 3.0-Amp 5-inch Random Orbit Sander Instruction Manual

ആമുഖം

This manual provides essential information for the safe operation, maintenance, and troubleshooting of your CAT DX46U 3.0-Amp 5-inch Random Orbit Sander. Please read these instructions carefully before using the tool to ensure proper function and to prevent injury or damage.

പൊതു സുരക്ഷാ വിവരങ്ങൾ

Always follow basic safety precautions when using electric power tools to reduce the risk of fire, electric shock, and personal injury. Keep this manual for future reference.

• വർക്ക് ഏരിയ സുരക്ഷ: ജോലിസ്ഥലം വൃത്തിയുള്ളതും നല്ല വെളിച്ചമുള്ളതുമായി സൂക്ഷിക്കുക. അലങ്കോലമായതോ ഇരുണ്ടതോ ആയ പ്രദേശങ്ങൾ അപകടങ്ങൾ ക്ഷണിച്ചുവരുത്തുന്നു. കത്തുന്ന ദ്രാവകങ്ങൾ, വാതകങ്ങൾ അല്ലെങ്കിൽ പൊടി എന്നിവയുടെ സാന്നിധ്യം പോലുള്ള സ്ഫോടനാത്മകമായ അന്തരീക്ഷത്തിൽ വൈദ്യുതി ഉപകരണങ്ങൾ പ്രവർത്തിപ്പിക്കരുത്.
• ഇലക്ട്രിക്കൽ സുരക്ഷ: പവർ ടൂൾ പ്ലഗുകൾ ഔട്ട്‌ലെറ്റുമായി പൊരുത്തപ്പെടണം. പ്ലഗിൽ ഒരിക്കലും ഒരു തരത്തിലും മാറ്റം വരുത്തരുത്. മണ്ണിട്ടതോ നിലംപൊത്തിയതോ ആയ പ്രതലങ്ങളുമായുള്ള ശരീര സമ്പർക്കം ഒഴിവാക്കുക. മഴയിലോ നനഞ്ഞ കാലാവസ്ഥയിലോ പവർ ടൂളുകൾ സ്ഥാപിക്കരുത്.
• വ്യക്തിഗത സുരക്ഷ: Always wear eye protection, such as safety goggles or a face shield. Use hearing protection when operating noisy tools. Wear a dust mask if sanding operations create dust. Dress properly; avoid loose clothing or jewelry.
• ഉപകരണ ഉപയോഗവും പരിചരണവും: പവർ ടൂൾ നിർബന്ധിച്ച് ഉപയോഗിക്കരുത്. നിങ്ങളുടെ ആപ്ലിക്കേഷന് അനുയോജ്യമായ പവർ ടൂൾ ഉപയോഗിക്കുക. എന്തെങ്കിലും ക്രമീകരണങ്ങൾ നടത്തുന്നതിനോ, ആക്‌സസറികൾ മാറ്റുന്നതിനോ, പവർ ടൂളുകൾ സൂക്ഷിക്കുന്നതിനോ മുമ്പ് പവർ സ്രോതസ്സിൽ നിന്ന് പ്ലഗ് വിച്ഛേദിക്കുക.
• പൊടി ശേഖരണം: Always use the dust collection system provided or connect to an external vacuum system to minimize dust exposure.

ഉൽപ്പന്നം കഴിഞ്ഞുview

The CAT DX46U Random Orbit Sander is designed for efficient material removal and smooth finishes. Key features include a powerful 3.0-Amp motor, variable speed control, and a robust dust collection system.

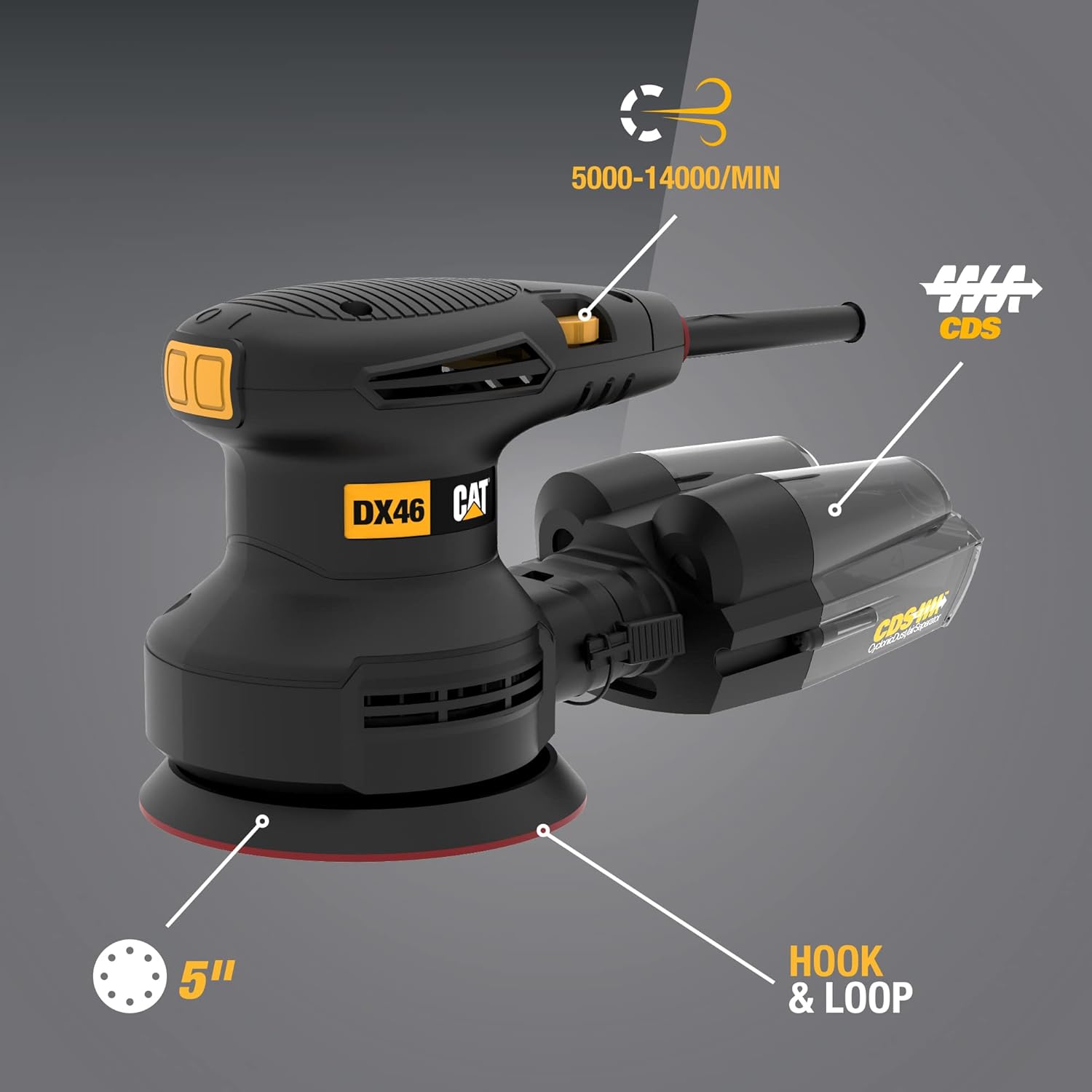

ചിത്രം 1: കഴിഞ്ഞുview of the CAT DX46U Random Orbit Sander, highlighting its 5-inch sanding pad, hook & loop system, variable speed control (5000-14000 OPM), and Cyclonic Dust Separator (CDS).

ചിത്രം 2: The package includes the DX46U 3.0-Amp Electric 5-inch Random Orbit Sander, 80G sandpaper, a CDS dust bin, and a vacuum adapter.

പ്രധാന സവിശേഷതകൾ:

• ശക്തമായ 3.0-Amp മോട്ടോർ: Delivers consistent power for various sanding tasks.
• വേരിയബിൾ സ്പീഡ് നിയന്ത്രണം: Adjustable speed from 5,000 to 14,000 Orbits Per Minute (OPM) for optimal control over different materials and finishes.
• 5-inch Hook & Loop Pad: Compatible with standard 5-inch 8-hole random orbit sandpaper for quick and easy changes.
• Cyclonic Dust Separator (CDS): Efficiently collects dust, keeping the work area cleaner.
• Dust-Sealed Switch: Protects internal electronics from dust ingress, extending tool life.
• എർഗണോമിക് ഡിസൈൻ: Rubber overmold grip provides comfort and enhanced control during extended use.
• 10-അടി പവർ കോർഡ്: ഓഫറുകൾ ample reach and flexibility in the workspace.

സജ്ജമാക്കുക

1. Attaching Sandpaper

1. സാൻഡർ പവർ സ്രോതസ്സിൽ നിന്ന് അൺപ്ലഗ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
2. Align the holes on the 5-inch 8-hole sandpaper with the holes on the sander's pad.
3. Press the sandpaper firmly onto the hook & loop pad to secure it.

2. Attaching Dust Collection System

The DX46U comes with a CDS dust bin and a vacuum adapter for dust management.

• For CDS Dust Bin: Slide the CDS dust bin onto the dust port at the rear of the sander until it clicks securely into place.
• For Vacuum Adapter: If using an external vacuum, attach the vacuum adapter to the dust port, then connect your vacuum hose to the adapter.

ചിത്രം 3: The Cyclonic Dust Separator (CDS) efficiently separates dust particles from the airflow, collecting them in the bin.

3. പവർ കണക്ഷൻ

Plug the 10-ft power cord into a suitable electrical outlet. Ensure the outlet matches the voltage requirements of the tool.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

1. Starting and Stopping the Sander

• To start the sander, push the dust-sealed switch to the "ON" position.
• To stop the sander, push the switch to the "OFF" position.

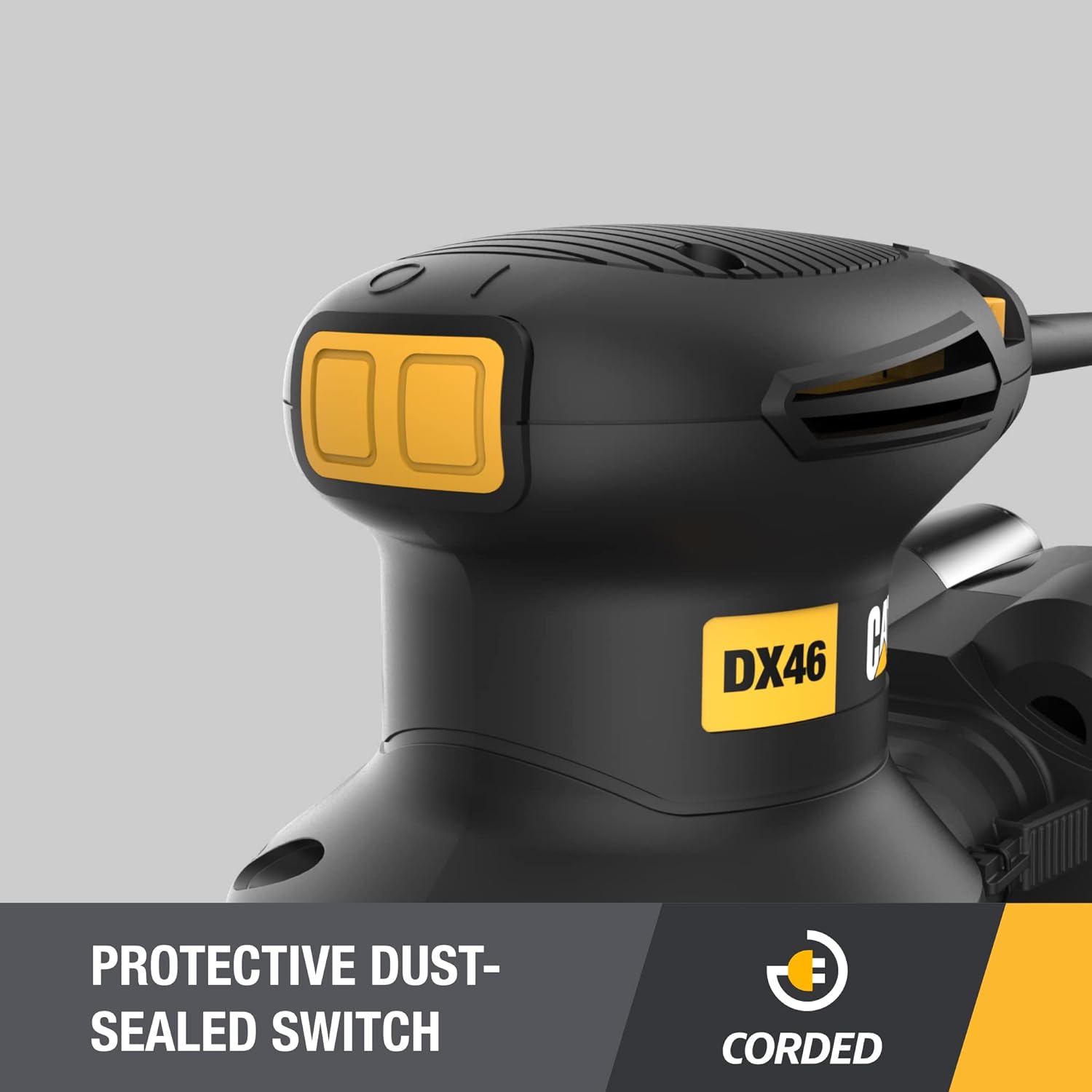

ചിത്രം 4: The protective dust-sealed switch prevents dust from entering the tool's electronics, enhancing durability.

2. വേരിയബിൾ വേഗത ക്രമീകരിക്കൽ

The variable speed dial allows you to match the sanding speed to the material and desired finish.

• Rotate the dial to increase or decrease the OPM (Orbits Per Minute).
• കുറഞ്ഞ വേഗത അതിലോലമായ വസ്തുക്കൾക്കോ ​​മികച്ച ഫിനിഷിംഗിനോ അനുയോജ്യമാണ്.
• Higher speeds are effective for aggressive material removal on tougher surfaces.

ചിത്രം 5: The variable speed control dial allows precise adjustment of the sanding speed.

3. Sanding Techniques

• സാൻഡർ ഓണാക്കുന്നതിന് മുമ്പ് വർക്ക്പീസിൽ ഫ്ലാറ്റ് ആയി വയ്ക്കുക.
• Apply light, even pressure. Let the tool do the work. Excessive pressure can reduce sanding efficiency and damage the workpiece or tool.
• Move the sander in overlapping circular or back-and-forth motions for an even finish.
• സാൻഡർ ഓഫ് ചെയ്യുന്നതിന് മുമ്പ് വർക്ക്പീസിൽ നിന്ന് ഉയർത്തുക.

ചിത്രം 6: The sander is effective for smoothing various surfaces, such as tabletops.

മെയിൻ്റനൻസ്

Regular maintenance ensures the longevity and optimal performance of your sander. Always unplug the tool before performing any maintenance.

• വൃത്തിയാക്കൽ: ഇടയ്ക്കിടെ ഉപകരണത്തിന്റെ പുറംഭാഗം മൃദുവായ, ഡി-ടച്ച് ഉപയോഗിച്ച് വൃത്തിയാക്കുക.amp തുണി. കഠിനമായ രാസവസ്തുക്കളോ അബ്രസീവ് ക്ലീനറുകളോ ഉപയോഗിക്കരുത്. വായുസഞ്ചാര ദ്വാരങ്ങൾ പൊടിയും അവശിഷ്ടങ്ങളും ഇല്ലാത്തതാണെന്ന് ഉറപ്പാക്കുക.
• ഡസ്റ്റ് ബിൻ: Empty the CDS dust bin frequently, especially when sanding fine dust. For best efficiency, empty every 5-10 minutes of operation. To clean, detach the bin and tap out the dust.
• സാൻഡിംഗ് പാഡ്: Inspect the hook & loop pad for wear or damage. A worn pad may not hold sandpaper effectively. Replace if necessary.
• പവർ കോർഡ്: Regularly inspect the power cord for cuts, fraying, or damage. If damaged, have it replaced by a qualified service technician.

ട്രബിൾഷൂട്ടിംഗ്

സ്പെസിഫിക്കേഷനുകൾ

വാറൻ്റിയും പിന്തുണയും

The CAT DX46U Random Orbit Sander comes with a 2 വർഷത്തെ നിർമ്മാതാവിന്റെ വാറന്റി. സാധാരണ ഉപയോഗത്തിലുള്ള മെറ്റീരിയലുകളിലെയും ജോലികളിലെയും വൈകല്യങ്ങൾ ഈ വാറന്റി ഉൾക്കൊള്ളുന്നു.

For warranty claims, technical assistance, or service inquiries, please refer to the contact information provided with your purchase documentation or visit the official CAT Tools webപിന്തുണാ ഉറവിടങ്ങൾക്കായുള്ള സൈറ്റ്.
