Durablow DV970A-NG Millivolt Gas Valve Instruction Manual

ആമുഖം

This manual provides essential information for the safe and proper installation, operation, and maintenance of the Durablow DV970A-NG Millivolt Gas Valve. This valve is designed for use with natural gas (NG) systems in various fireplace and heating applications. Please read these instructions thoroughly before installation or use.

പ്രധാനപ്പെട്ട സുരക്ഷാ വിവരങ്ങൾ

പ്രൊഫഷണൽ ഇൻസ്റ്റാളേഷൻ ആവശ്യമാണ്: Installation, adjustment, service, or repairs must be performed by a qualified service person or gas installer. Improper installation, adjustment, alteration, service, or maintenance can cause injury or property damage.
വാതക തരം: This valve is designed for Natural Gas (NG) only. Do not use with Liquefied Petroleum Gas (LPG) or any other fuel type.
വാതക ചോർച്ച: Immediately shut off the gas supply and ventilate the area if you smell gas. Do not operate any electrical switches or appliances. Contact a qualified service technician.
ഇലക്ട്രിക്കൽ സുരക്ഷ: Ensure all electrical connections are secure and conform to local codes. The valve operates on a millivolt system (250mV to 750mV).
CSA സാക്ഷ്യപ്പെടുത്തിയത്: This product is CSA certified. Ensure all installations comply with local codes and regulations.
താപനില റേറ്റിംഗ്: Rated for a maximum temperature of 225°F.

ഉൽപ്പന്നം കഴിഞ്ഞുview

The Durablow DV970A-NG is a millivolt gas valve replacement designed for various natural gas fireplace and heating systems. It features a manual cock dial for OFF-PILOT-ON operation and standard NEMA terminals for electrical connections.

Durablow DV970A-NG Millivolt Gas Valve, front view

ചിത്രം 1: ഫ്രണ്ട് view of the Durablow DV970A-NG Millivolt Gas Valve. This image displays the main body of the valve, including the gas inlet and outlet ports, and the manual control knob.

പ്രധാന സവിശേഷതകൾ

Designed for Natural Gas (NG) systems only.
CSA certified for safety and quality.
Rated for a maximum operating temperature of 225°F.
Compact dimensions: 3-13/16"H x 4-21/32"L x 1-29/32"W.
Gas inlet and outlet sizes: 3/8" NPT, with filtered screens.
Electrical rating: 250mV to 750mV.
Equipped with standard NEMA terminals (TH, TH/TP, TP).
Manual cock dial with clear OFF-PILOT-ON markings.
ശേഷി: 40,000 BTU/Hr.

അനുയോജ്യത

This Durablow DV970A-NG millivolt gas valve is compatible with a wide range of fireplace and heating appliance brands and models. It serves as a replacement for various OEM parts. Always consult your appliance's owner's manual for specific part numbers or wiring diagrams to ensure proper fit and function.

Compatible Brands include: Dexen, Dexin, Robertshaw, HHT, American Hearth (Empire), Archgard, Astria (IHP), FMI, Desa, Heatilator, Heat-N-Glo, Lennox, Majestic, Insta-Flame, Majco, Mendota, Montigo, Napoleon, Regency (FPI), RH Peterson, Real Fyre, Superior (IHP), Travis Industries (Avalon - Fireplace Xtrordinair - Lopi), Valor, White Mountain Hearth (Empire).

Cross-Reference / Competitors' Parts #: R8380, G-522A, WS725-13, 060-500, 200 MVLRC-N, H2299, H4260, 9737, 009737, 75-29-109, 7529109, RGC1011, SV6, 200-D, GM970, 6003, 710-502, B-67.

സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

മുന്നറിയിപ്പ്: Gas appliance installation should only be performed by a qualified professional. Failure to follow these instructions can result in fire, explosion, or carbon monoxide poisoning.

തയ്യാറാക്കൽ:
- Ensure the main gas supply to the appliance is turned off.
- Disconnect all electrical power to the appliance.
- ഉപകരണം പ്രവർത്തനത്തിലാണെങ്കിൽ പൂർണ്ണമായും തണുക്കാൻ അനുവദിക്കുക.
- Verify that the replacement valve (DV970A-NG) is the correct type for your natural gas system.
Removing the Old Valve:
- Carefully disconnect the gas lines from the old valve. Be prepared for residual gas in the lines.
- Disconnect all electrical wiring from the old valve's terminals. Note the wiring configuration for re-connection.
- Remove the mounting screws or brackets securing the old valve.
Installing the New Valve:
- Position the Durablow DV970A-NG valve in the appliance, ensuring proper alignment with gas lines and mounting points.
- Secure the valve using appropriate screws or brackets.
- Connect the gas lines to the 3/8" NPT inlet and outlet ports. Use gas-rated thread sealant on all pipe connections.
- Connect the electrical wiring to the standard NEMA terminals (TH, TH/TP, TP) as per your appliance's wiring diagram.
ചോർച്ച പരിശോധന:
- പ്രധാന വാതക വിതരണം സാവധാനം ഓണാക്കുക.
- Apply a non-corrosive leak detection solution (e.g., soapy water) to all gas connections.
- Bubbles indicate a gas leak. If a leak is detected, immediately turn off the gas supply, tighten the connection, and re-test. Do not proceed until all leaks are eliminated.
അന്തിമ പരിശോധനകൾ:
- Ensure all connections are secure and no tools or debris are left inside the appliance.
- Restore electrical power to the appliance.

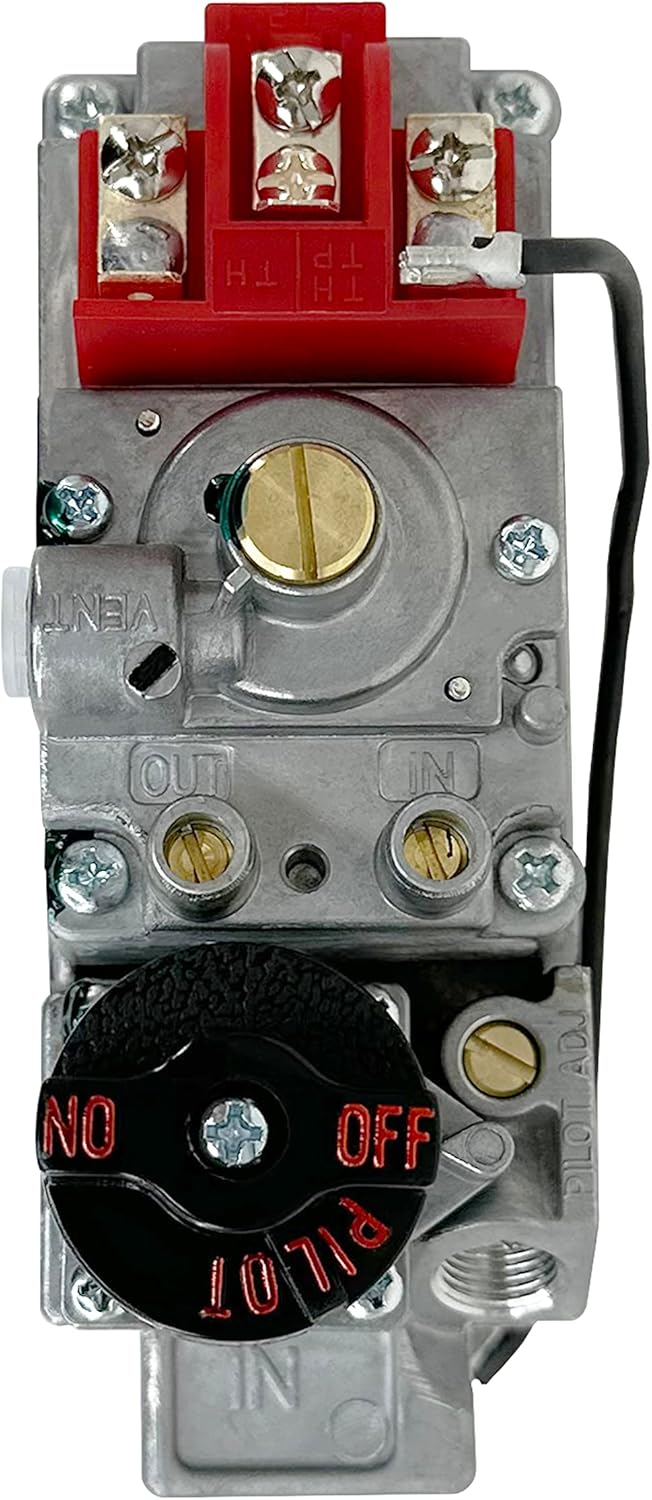

Durablow DV970A-NG Millivolt Gas Valve, top view

ചിത്രം 2: മുകളിൽ view of the gas valve, showing the "IN" and "OUT" gas ports, the manual control dial, and the electrical terminals (TH, TH/TP, TP).

Durablow DV970A-NG Millivolt Gas Valve, side view

ചിത്രം 3: വശം view of the gas valve, illustrating the overall dimensions and connection points for gas lines and electrical components.

ഓപ്പറേഷൻ

The Durablow DV970A-NG valve features a manual control dial with three positions:

ഓഫാണ്: In this position, the gas supply to both the pilot and main burner is completely shut off.
പൈലറ്റ്: This position allows gas to flow only to the pilot burner. Use this setting for lighting the pilot. Once the pilot is lit and established, hold the dial in this position for a short period (refer to your appliance's manual for exact timing) to allow the thermopile to generate sufficient millivoltage.
ഓൺ: Once the pilot is lit and the thermopile is generating adequate power, turn the dial to the "ON" position. This allows gas to flow to the main burner when called for by the thermostat or remote control system.

For detailed instructions on lighting your specific appliance, refer to its owner's manual.

മെയിൻ്റനൻസ്

Regular maintenance ensures the longevity and safe operation of your gas valve. All maintenance should be performed by a qualified service technician.

വാർഷിക പരിശോധന: Have a qualified technician inspect the gas valve and all gas connections annually for signs of wear, corrosion, or leaks.
വൃത്തിയാക്കൽ: Keep the area around the gas valve clean and free from dust, debris, and obstructions. Do not use harsh chemicals or abrasive cleaners on the valve.
Pilot Assembly: Ensure the pilot assembly is clean and the pilot flame is strong and blue. A weak or yellow pilot flame may indicate a problem with the gas supply or pilot orifice.

ട്രബിൾഷൂട്ടിംഗ്

If you experience issues with your gas appliance, consult this section. For complex problems, contact a qualified service technician.

പ്രശ്നം	സാധ്യമായ കാരണം	പരിഹാരം
Pilot light will not stay lit.	Insufficient millivoltage from thermopile. Dirty pilot orifice. Loose electrical connections to thermopile.	Ensure pilot flame engulfs thermopile. Clean pilot orifice (professional service recommended). Check and tighten thermopile connections.
പ്രധാന ബർണർ കത്തിക്കില്ല.	Gas valve control dial not in "ON" position. No call for heat from thermostat/remote. Insufficient millivoltage. പ്രധാന ഗ്യാസ് വിതരണം ഓഫ്.	Turn control dial to "ON". Check thermostat/remote settings. Verify pilot operation and thermopile output. Ensure main gas supply is open.
ഗ്യാസിന്റെ മണം.	വാതക ചോർച്ച.	Immediately shut off gas supply. Ventilate area. Do not operate electrical switches. Contact a qualified technician.

സ്പെസിഫിക്കേഷനുകൾ

മോഡൽ: DV970A-NG
വാതക തരം: പ്രകൃതി വാതകം (NG)
സർട്ടിഫിക്കേഷൻ: സിഎസ്എ
താപനില റേറ്റിംഗ്: 225°F (Maximum)
അളവുകൾ (H x L x W): 3-13/16" x 4-21/32" x 1-29/32"
ഇനത്തിൻ്റെ ഭാരം: 1.39 പൗണ്ട്
Gas Inlet/Outlet Size: 3/8" എൻ‌പി‌ടി
ഇലക്ട്രിക്കൽ റേറ്റിംഗ്: 250mV to 750mV
ടെർമിനലുകൾ: Standard NEMA (TH, TH/TP, TP)
ശേഷി: 40,000 BTU / Hr
നിർമ്മാതാവ്: DV970A (Durablow)
ഉത്ഭവം: തായ്‌വാനിൽ നിർമ്മിച്ചത്
