YESWELDER 205A MMA/Lift TIG ആർക്ക് വെൽഡർ ഇൻസ്ട്രക്ഷൻ മാനുവൽ

1. ആമുഖം

This manual provides essential information for the safe and effective operation, setup, maintenance, and troubleshooting of your YESWELDER 205A MMA/Lift TIG Arc Welder. Please read this manual thoroughly before operating the machine to ensure proper use and to prevent injury or damage.

ചിത്രം 1.1: മുൻഭാഗം view of the YESWELDER 205A MMA/Lift TIG Arc Welder, showcasing അതിന്റെ ഒതുക്കമുള്ള രൂപകൽപ്പനയും നിയന്ത്രണ പാനലും.

2 സുരക്ഷാ വിവരങ്ങൾ

Welding operations involve significant risks. Always prioritize safety to prevent electric shock, burns, fire, and other hazards. Adhere to all local and national safety regulations.

പൊതു സുരക്ഷാ മുൻകരുതലുകൾ:

• Wear appropriate personal protective equipment (PPE), including a welding helmet with proper shade, flame-resistant clothing, welding gloves, and safety shoes.
• Ensure the welding area is well-ventilated to avoid inhaling fumes.
• വെൽഡിംഗ് ഏരിയയിൽ നിന്ന് തീപിടിക്കുന്ന വസ്തുക്കൾ സൂക്ഷിക്കുക.
• അറ്റകുറ്റപ്പണികൾ അല്ലെങ്കിൽ ക്രമീകരണങ്ങൾ നടത്തുന്നതിന് മുമ്പ് എല്ലായ്പ്പോഴും വൈദ്യുതി വിച്ഛേദിക്കുക.
• വെൽഡർ d-യിൽ പ്രവർത്തിപ്പിക്കരുത്amp അല്ലെങ്കിൽ ആർദ്ര സാഹചര്യങ്ങൾ.

സംയോജിത സുരക്ഷാ സവിശേഷതകൾ:

The YESWELDER 205A is equipped with several safety mechanisms:

• ഓട്ടോമാറ്റിക് വോളിയംtage Fluctuation Compensation: Helps maintain stable welding performance despite input power variations.
• ഓവർകറന്റ് സംരക്ഷണം: Automatically shuts down the machine if current exceeds safe limits.
• ഓവർലോഡ് സംരക്ഷണം: അമിതഭാരം മൂലമുണ്ടാകുന്ന കേടുപാടുകൾ തടയുന്നു.
• താപനില നിയന്ത്രണം: Monitors internal temperature and initiates automatic shutdown if overheating occurs.
• IP21 Protection Standard: Provides protection against solid objects over 12mm and vertically falling water drops.
• Electrostatic Coating: Unique coating designed to prevent shock transfer.

ചിത്രം 2.1: കഴിഞ്ഞുview of the YESWELDER 205A's built-in safety features.

3. ഉൽപ്പന്നം കഴിഞ്ഞുview

The YESWELDER 205A is a versatile 2-in-1 welding machine offering both Stick (MMA) and Lift TIG welding capabilities. It features an advanced IGBT inverter technology for stable arc performance and a user-friendly interface.

പ്രധാന സവിശേഷതകൾ:

• ഡ്യുവൽ വെൽഡിംഗ് മോഡുകൾ: Supports Stick (MMA) and Lift TIG welding.
• ഉയർന്ന ഔട്ട്പുട്ട്: 205 വരെ amperes, suitable for various welding tasks.
• വിപുലമായ പ്രവർത്തനങ്ങൾ: Includes Hot Start, Arc Force, and Anti-Stick for improved arc ignition and stability.
• വലിയ LED ഡിസ്പ്ലേ: Provides clear visibility of current, electrode size, and welding mode.
• പോർട്ടബിൾ ഡിസൈൻ: Weighs approximately 3.8 kg (8.4 lbs) for easy transport.
• നീണ്ടുനിൽക്കുന്ന നിർമ്മാണം: Features an additional plastic casinമെച്ചപ്പെട്ട സംരക്ഷണത്തിനായി ജി.

Image 3.1: The YESWELDER 205A supports both Stick (MMA) and Lift TIG welding modes.

നിയന്ത്രണ പാനൽ ആമുഖം:

Familiarize yourself with the control panel components for efficient operation.

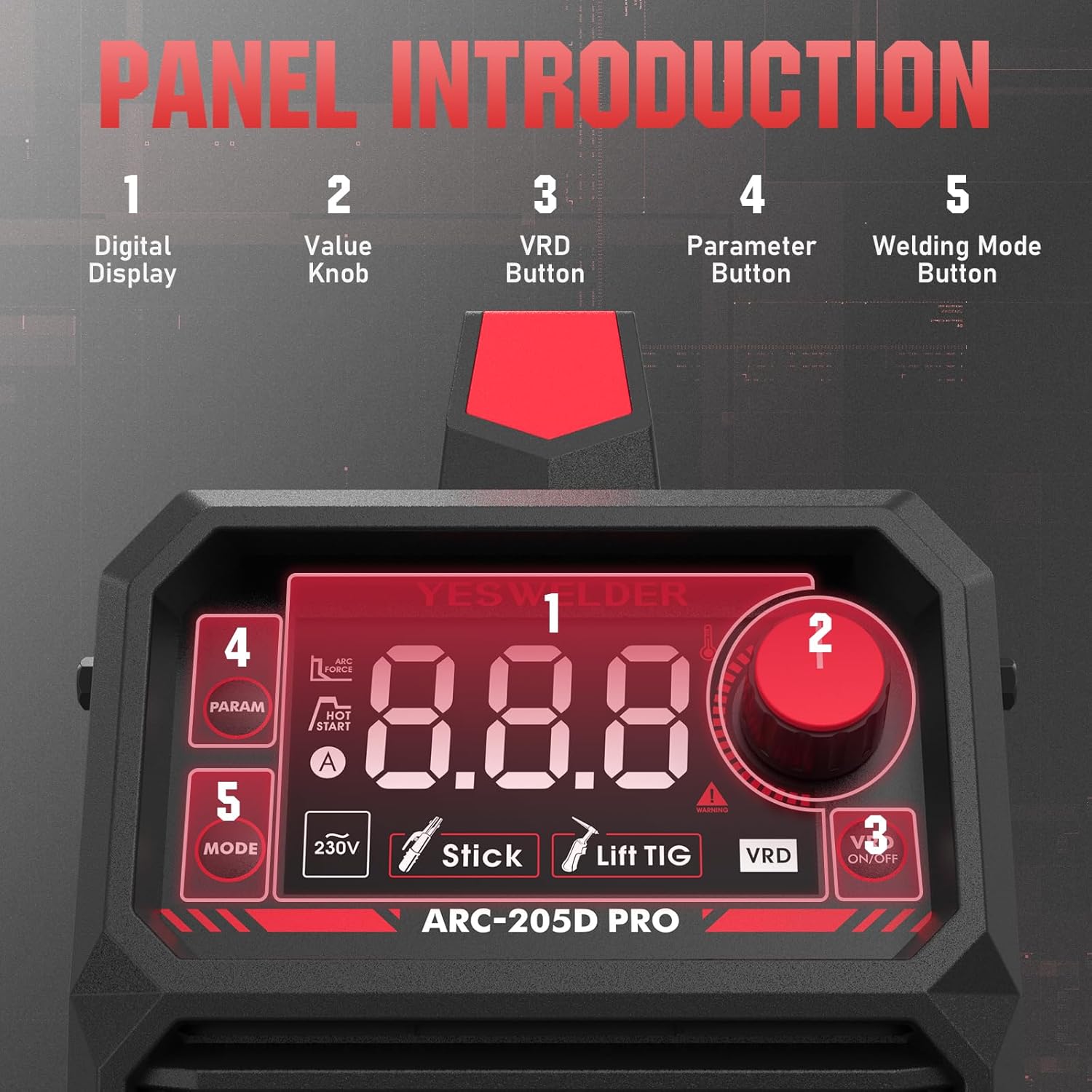

ചിത്രം 3.2: വിശദമായത് view of the control panel, indicating the digital display, value knob, VRD button, parameter button, and welding mode button.

1. ഡിജിറ്റൽ ഡിസ്പ്ലേ: Shows welding parameters such as current, electrode size, and selected mode.
2. മൂല്യ നോബ്: Adjusts welding current and other parameters.
3. VRD Button: Activates or deactivates Voltage Reduction Device for enhanced safety in certain environments.
4. Parameter Button: Cycles through adjustable parameters (e.g., Hot Start, Arc Force).
5. Welding Mode Button: Selects between Stick (MMA) and Lift TIG welding modes.

Image 3.3: The upgraded large LED display provides clear and comprehensive information during operation.

4. സജ്ജീകരണം

Proper setup is crucial for safe and effective welding. Follow these steps carefully.

4.1 അൺപാക്കിംഗും പരിശോധനയും:

• Remove the welder and all accessories from the packaging.
• Inspect for any shipping damage. Contact your supplier immediately if damage is found.
• പാക്കിംഗ് ലിസ്റ്റിൽ ലിസ്റ്റ് ചെയ്തിരിക്കുന്ന എല്ലാ ഘടകങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക.

4.2 Connecting Accessories:

Image 4.1: Electrode holder and ground clamp കണക്ഷനുകൾ.

1. ഗ്രൗണ്ട് Clamp കണക്ഷൻ: ഗ്രൗണ്ട് cl കണക്ട് ചെയ്യുകamp cable to the negative (-) output terminal on the welder. Securely attach the ground clamp വർക്ക്പീസിലേക്കോ വെൽഡിംഗ് ടേബിളിലേക്കോ നല്ല വൈദ്യുത സമ്പർക്കം ഉറപ്പാക്കുന്നു.
2. Electrode Holder Connection (for MMA/Stick): Connect the electrode holder cable to the positive (+) output terminal on the welder. Insert the welding electrode into the holder.
3. TIG Torch Connection (for Lift TIG - torch sold separately): If performing Lift TIG welding, connect the TIG torch cable to the negative (-) output terminal. Connect the gas hose from the TIG torch to your argon gas regulator.

4.3 പവർ കണക്ഷൻ:

• Ensure the welder's power switch is in the OFF position.
• Connect the power input cable to a suitable 230V power outlet. Verify that the power source meets the welder's requirements.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

The YESWELDER 205A offers two primary welding modes: Stick (MMA) and Lift TIG.

5.1 Starting the Welder:

• After connecting all cables and ensuring safety, turn the power switch to the ON position.
• The LED display will illuminate, showing the default welding mode and current.

5.2 Stick (MMA) Welding:

Image 5.1: Visual representation of Stick welding (left) and Lift TIG welding (right).

1. മോഡ് തിരഞ്ഞെടുക്കുക: Press the 'Welding Mode Button' until 'Stick' (MMA) is indicated on the display.
2. കറന്റ് സജ്ജമാക്കുക: Use the 'Value Knob' to adjust the welding current (amperes) according to the electrode type and material thickness. The machine supports up to 205A.
3. Adjust Parameters (Optional): Press the 'Parameter Button' to cycle through Hot Start and Arc Force settings. Adjust these using the 'Value Knob' as needed for optimal arc ignition and stability.
4. വെൽഡിംഗ് ആരംഭിക്കുക: Strike the arc by lightly touching the electrode to the workpiece and quickly lifting it slightly. Maintain a consistent arc length and travel speed.

5.3 Lift TIG Welding:

For Lift TIG welding, a TIG torch with a gas valve is required (not included).

1. മോഡ് തിരഞ്ഞെടുക്കുക: Press the 'Welding Mode Button' until 'Lift TIG' is indicated on the display.
2. കറന്റ് സജ്ജമാക്കുക: Use the 'Value Knob' to adjust the welding current (amperes) based on the material and tungsten electrode size.
3. വാതക പ്രവാഹം: Open the gas valve on the TIG torch to establish argon gas flow.
4. ഇനിഷ്യേറ്റ് ആർക്ക്: Gently touch the tungsten electrode to the workpiece and then lift it slightly (1-2mm) to initiate the arc. The arc will start at a low current and ramp up to the set current.
5. Perform Weld: ഒരു ചെറിയ ആർക്ക് നീളം നിലനിർത്തുക, ആവശ്യമെങ്കിൽ ഫില്ലർ റോഡ് സ്വമേധയാ ഫീഡ് ചെയ്യുക.

6. പരിപാലനം

പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ വെൽഡറുടെ ദീർഘായുസ്സും ഒപ്റ്റിമൽ പ്രകടനവും ഉറപ്പാക്കുന്നു.

6.1 പ്രതിദിന പരിപാലനം:

• Clean the exterior of the machine with a dry, soft cloth.
• Inspect all cables and connections for damage or loose fittings.
• Check the electrode holder and ground clamp ധരിക്കുന്നതിന്.

6.2 Periodic Maintenance (Monthly/Quarterly):

• ആന്തരിക ശുചീകരണം: Disconnect power. Open the machine casing and use compressed air to blow out dust and debris from the cooling fins and internal components. Ensure no moisture enters.
• ഫാൻ പരിശോധന: Verify that the cooling fan operates freely and is not obstructed.
• ടെർമിനൽ പരിശോധന: Check all power terminals for corrosion or looseness. Tighten if necessary.

Caution: Only qualified personnel should perform internal maintenance. Always disconnect power before opening the machine.

7. പ്രശ്‌നപരിഹാരം

പൊതുവായ പ്രശ്നങ്ങളും അവയുടെ സാധ്യമായ പരിഹാരങ്ങളും അറിയാൻ താഴെയുള്ള പട്ടിക കാണുക.

8 സ്പെസിഫിക്കേഷനുകൾ

Technical specifications for the YESWELDER ARC-205D-EU model.

Image 8.1: Detailed technical specifications for the ARC-205D model.

9. വാറൻ്റിയും പിന്തുണയും

For warranty information, technical support, or service inquiries, please contact YESWELDER customer service. Keep your purchase receipt as proof of purchase.

For further assistance, visit the official YESWELDER webസൈറ്റ് ചെയ്യുക അല്ലെങ്കിൽ അവരുടെ അംഗീകൃത സേവന കേന്ദ്രങ്ങളുമായി ബന്ധപ്പെടുക.
