Kismile KM-WD5820Y 3-in-1 Water Dispenser with Ice Maker User Manual

1. ആമുഖം

Thank you for choosing the Kismile KM-WD5820Y 3-in-1 Water Dispenser with Ice Maker. This appliance provides convenient access to hot, cold, and ice water. Please read this manual thoroughly before operation to ensure proper use, maintenance, and safety. Keep this manual for future reference.

2. സുരക്ഷാ നിർദ്ദേശങ്ങൾ

• ഇലക്ട്രിക്കൽ സുരക്ഷ: Ensure the power outlet matches the appliance's voltage. Do not use extension cords. Always unplug the dispenser before cleaning or maintenance.
• Hot Water Safety: The hot water function dispenses water at temperatures up to 194°F (90°C). Exercise extreme caution to prevent burns. Keep children away from the hot water dispenser.
• പ്ലേസ്മെൻ്റ്: Place the dispenser on a flat, stable, and level surface. Ensure adequate ventilation around the unit (at least 4 inches from walls). Do not place in direct sunlight or near heat sources.
• ജലവിതരണം: Use only potable water. Do not operate the dispenser without water in the reservoir to prevent dry burning.
• വൃത്തിയാക്കൽ: Regularly clean the appliance as instructed in the maintenance section to ensure hygienic operation and prevent odors.
• നാശം: Do not operate if the power cord or plug is damaged. Contact customer support for repairs.

3. ഉൽപ്പന്നം കഴിഞ്ഞുview

The Kismile KM-WD5820Y is a versatile countertop water dispenser designed to provide hot, cold, and ice water. It features a top-loading design for 3-5 gallon water bottles or direct water addition.

ചിത്രം 3.1: Kismile 3-in-1 Water Dispenser with Ice Maker, showing a 5-gallon water bottle installed on top and a glass of iced water next to it.

ഘടകങ്ങളും നിയന്ത്രണങ്ങളും

ചിത്രം 3.2: Diagram illustrating the main components of the water dispenser, including the water bottle, control panel, and drip tray, with approximate dimensions.

• വാട്ടർ ബോട്ടിൽ ഹോൾഡർ: Located on top, compatible with 3-5 gallon bottles.
• നിയന്ത്രണ പാനൽ: Features buttons and indicator lights for various functions.
• ചൂടുവെള്ള സ്പൗട്ട്: ചൂടുവെള്ളം വിതരണം ചെയ്യുന്നു.
• Cold Water Spout: തണുത്ത വെള്ളം വിതരണം ചെയ്യുന്നു.
• ഐസ് ഡിസ്പെൻസർ: Area where ice cubes are produced and collected.
• നീക്കം ചെയ്യാവുന്ന ഡ്രിപ്പ് ട്രേ: Collects spills and is easy to clean.
• വെന്റിലേഷൻ ഗ്രിൽ: Located on the sides for heat dissipation.

ചിത്രം 3.3: ക്ലോസ് അപ്പ് views of the stainless steel control panel, removable drip tray, and side fan for heat dissipation.

നിയന്ത്രണ പാനൽ സൂചകങ്ങൾ:

• പവർ ലൈറ്റ്: യൂണിറ്റ് ഓണാണെന്ന് സൂചിപ്പിക്കുന്നു.
• Add Water Light: Flashes red when water level is low, indicating a need to refill.
• Unlock Light: Indicates the hot water safety lock is disengaged.
• Hot Water Light: Illuminates when hot water heating is active.
• Ice Block Light: Illuminates when ice making is active.
• Cold Water Light: Illuminates when cold water cooling is active.

4. സജ്ജീകരണം

4.1 അൺപാക്കിംഗ്

1. ഡിസ്പെൻസർ അതിന്റെ പാക്കേജിംഗിൽ നിന്ന് ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക.
2. Inspect the unit for any shipping damage. If damaged, do not operate and contact the seller.
3. Remove all packaging materials, including any protective films or tapes.

4.2 പ്ലേസ്മെൻ്റ്

1. Place the dispenser on a sturdy, level countertop or table capable of supporting its weight when full.
2. Ensure there is at least 4 inches (10 cm) of clearance from walls and other objects on all sides to allow for proper ventilation.
3. നേരിട്ട് സൂര്യപ്രകാശം ഏൽക്കുന്ന സ്ഥലത്തോ ചൂട് ഉൽപ്പാദിപ്പിക്കുന്ന ഉപകരണങ്ങൾക്ക് സമീപമോ ഉപകരണം സ്ഥാപിക്കുന്നത് ഒഴിവാക്കുക.

4.3 പ്രാരംഭ ക്ലീനിംഗ്

Before first use, it is recommended to clean the internal water paths.

1. Prepare a mixture of water and a small amount of food-grade vinegar or a mild cleaning solution.
2. Pour the cleaning solution into the water reservoir (if using direct fill) or through a clean water bottle.
3. Dispense a few cups of water from both hot and cold spouts until the solution is flushed out.
4. Rinse thoroughly by repeating the process with clean, fresh water until no cleaning solution residue or odor remains.

4.4 ജലവിതരണ കണക്ഷൻ

The dispenser supports two methods for adding water:

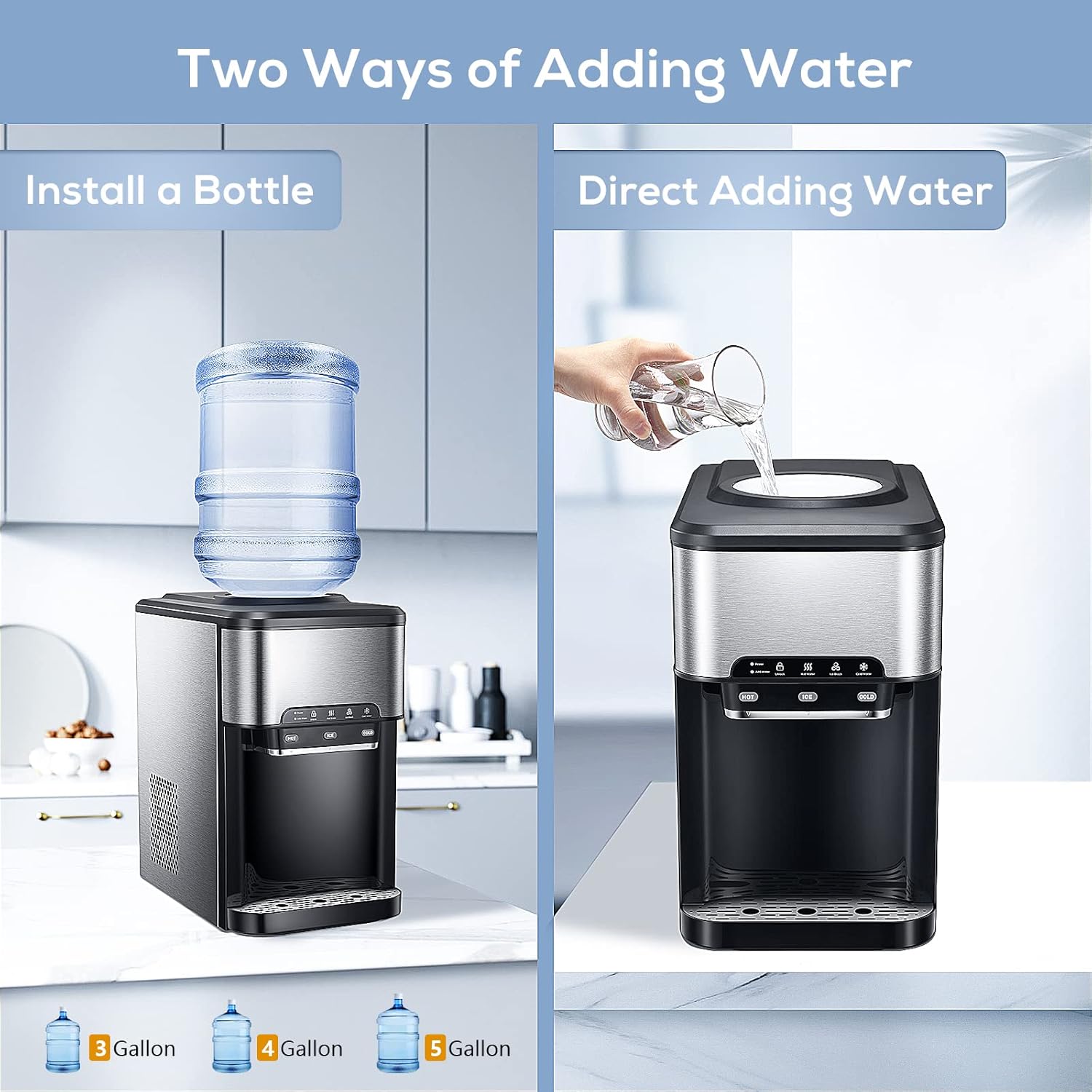

ചിത്രം 4.1: Illustration showing the two methods for adding water: installing a 3-5 gallon water bottle or directly pouring water into the top reservoir.

• Option 1: Install a Water Bottle
  Place a 3-5 gallon water bottle onto the top loading port. Ensure it is seated firmly to prevent leaks.
• Option 2: Direct Adding Water
  Open the top cover and pour potable water directly into the internal reservoir.

4.5 പവർ കണക്ഷൻ

1. Once water is loaded, plug the power cord into a grounded electrical outlet.
2. The Power indicator light on the control panel will illuminate.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

After setup, allow the unit approximately 15-30 minutes for the water to reach optimal hot and cold temperatures, and for the first batch of ice to be produced.

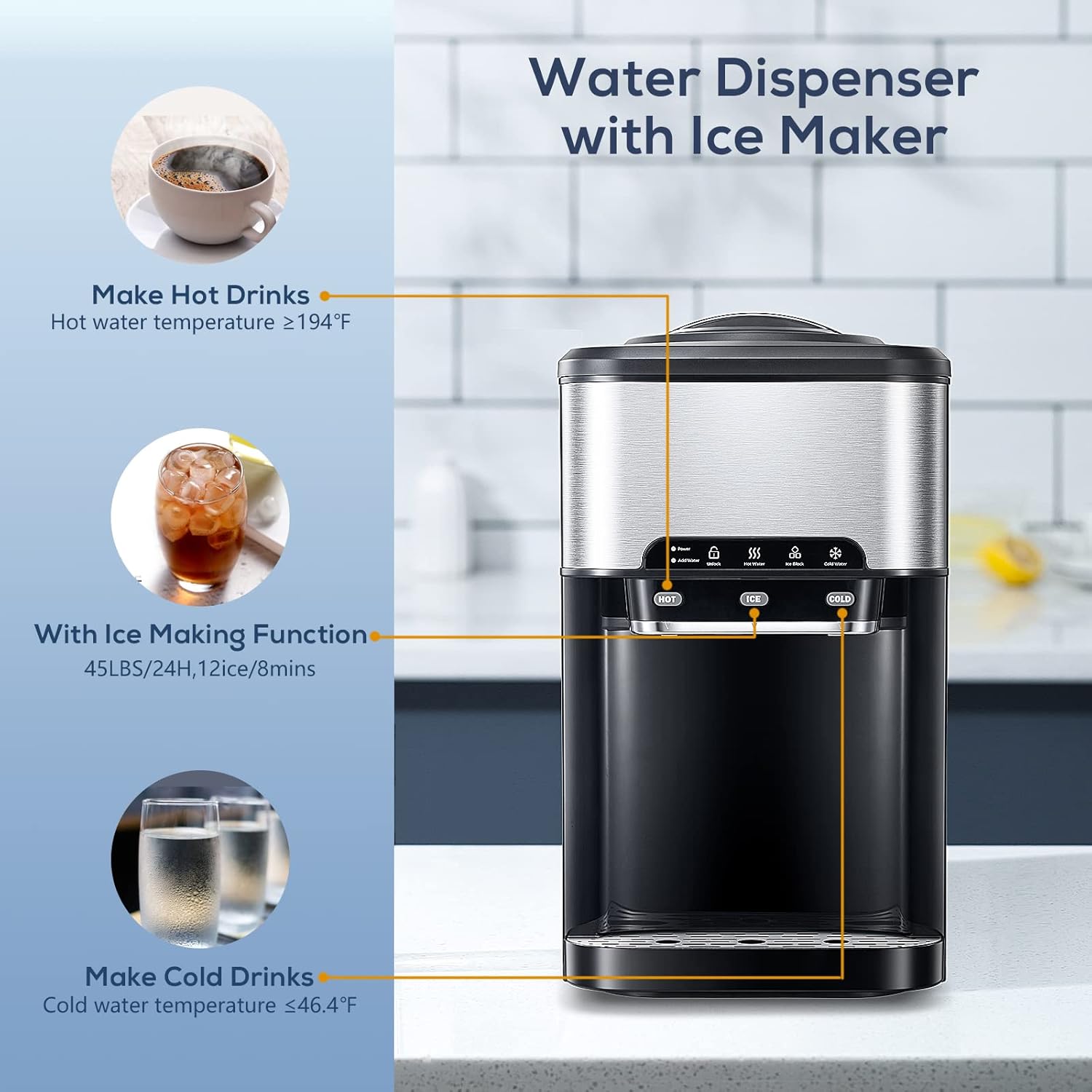

ചിത്രം 5.1: Diagram highlighting the hot water, ice making, and cold water functions of the dispenser.

5.1 ചൂടുവെള്ളം വിതരണം ചെയ്യുന്നു

1. ഒരു കപ്പ് ചൂടുവെള്ളത്തിന്റെ അടിയിൽ വയ്ക്കുക.
2. Press and hold the safety lock button (if applicable, indicated by 'Unlock' light) and then press the 'HOT' button to dispense hot water.
3. വിതരണം നിർത്താൻ ബട്ടൺ റിലീസ് ചെയ്യുക.
4. The hot water temperature reaches approximately ≥194°F (90°C).

5.2 തണുത്ത വെള്ളം വിതരണം ചെയ്യൽ

1. Place a cup under the cold water spout.
2. Press the 'COLD' button to dispense cold water.
3. വിതരണം നിർത്താൻ ബട്ടൺ റിലീസ് ചെയ്യുക.
4. The cold water temperature reaches approximately ≤46.4°F (8°C).

5.3 Ice Making Function

1. Ensure the water reservoir is adequately filled. The 'Add Water' light will flash if water is low.
2. Press the 'ICE' button on the control panel to activate the ice making function. The 'Ice Block' light will illuminate.
3. The dispenser can produce 9 bullet-shaped ice cubes in approximately 6-13 minutes.
4. Ice production capacity is approximately 45 lbs per 24 hours.
5. The ice will be dispensed into the internal ice storage bin.

5.4 വാട്ടർ ഷോർtagഇ സൂചകം

If the water level in the reservoir is low, the 'Add Water' indicator light will flash red. Refill the water bottle or add water directly to the reservoir. The light will stop flashing once the water level is sufficient.

6. പരിപാലനവും ശുചീകരണവും

Regular cleaning is essential for maintaining hygiene and optimal performance of your water dispenser.

6.1 ബാഹ്യ ശുചീകരണം

1. പവർ ഔട്ട്‌ലെറ്റിൽ നിന്ന് ഡിസ്പെൻസർ ഊരിമാറ്റുക.
2. ഒരു മൃദുവായ, ഡി ഉപയോഗിച്ച് ബാഹ്യ പ്രതലങ്ങൾ തുടയ്ക്കുകamp തുണി. ഉരച്ചിലുകളുള്ള ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
3. വൃത്തിയുള്ള തുണി ഉപയോഗിച്ച് നന്നായി ഉണക്കുക.

6.2 Drip Tray Cleaning

1. എളുപ്പത്തിൽ വൃത്തിയാക്കാൻ ഡ്രിപ്പ് ട്രേ നീക്കം ചെയ്യാവുന്നതാണ്.
2. Slide out the drip tray, empty any collected water, and wash it with mild soap and water.
3. Rinse thoroughly and dry before reinserting.

6.3 Internal Cleaning (Recommended Monthly)

To prevent mineral buildup and ensure fresh-tasting water, perform internal cleaning regularly.

1. ഡിസ്പെൻസർ അൺപ്ലഗ് ചെയ്ത് വാട്ടർ ബോട്ടിൽ നീക്കം ചെയ്യുക.
2. Drain all remaining water from the hot and cold tanks by dispensing from the spouts until no more water comes out.
3. Prepare a cleaning solution: Mix 1 gallon of clean water with 1 cup of food-grade white vinegar, or use a commercially available water dispenser cleaning solution.
4. Pour the cleaning solution into the water reservoir.
5. Allow the solution to sit for 15-30 minutes.
6. Dispense the entire cleaning solution through both hot and cold spouts into a bucket.
7. Rinse the internal system thoroughly by pouring several gallons of fresh, clean water through the reservoir and dispensing it from both spouts until no vinegar smell or taste remains.
8. Wipe down the inside of the reservoir with a clean cloth.

7. പ്രശ്‌നപരിഹാരം

പൊതുവായ പ്രശ്നങ്ങളും അവയുടെ പരിഹാരങ്ങളും അറിയാൻ താഴെയുള്ള പട്ടിക കാണുക.

8 സ്പെസിഫിക്കേഷനുകൾ

9. വാറൻ്റിയും പിന്തുണയും

For warranty information, please refer to the documentation provided with your purchase or contact the retailer where the product was acquired. For technical support, troubleshooting assistance beyond this manual, or to inquire about replacement parts, please contact Kismile customer service or the seller directly.

Please have your model number (KM-WD5820Y) and purchase date available when contacting support.
