1. ഉൽപ്പന്നം കഴിഞ്ഞുview
The PowMr 60A MPPT Solar Charger Controller is designed for efficient and safe charging of various battery types in 12V, 24V, 36V, and 48V automatic detection systems. It features advanced MPPT technology for high tracking efficiency and a user-friendly backlight LCD display for system monitoring and parameter customization.
Figure 1: PowMr 60A MPPT Solar Charger Controller. This image shows the front of the controller with its LCD screen and four control buttons, along with icons representing solar panels, battery, and load.
2. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
2.1 അൺബോക്സിംഗ്
Upon unboxing, verify that all components are present and undamaged. The package typically includes the MPPT solar charge controller, a user manual, and mounting accessories.
Video 1: PowMr 60A MPPT Solar Charge Controller Unboxing and Overview. This video demonstrates the unboxing process and highlights the physical features of the controller.
2.2 മൗണ്ടിംഗ് ശുപാർശകൾ
Install the controller in a well-ventilated area, away from direct sunlight, high temperatures, and water. Ensure sufficient room for air circulation around the heatsink. The controller can be mounted using the provided mounting holes.
Figure 2: Wiring Diagram for PowMr 60A MPPT Solar Charger Controller. This diagram illustrates the correct connection order for the battery, solar panels, and DC load.
2.3 വയറിംഗ് ഘട്ടങ്ങൾ
- ബാറ്ററി ബന്ധിപ്പിക്കുക: First, connect the battery to the controller's battery terminals. Ensure correct polarity (positive to positive, negative to negative). Tighten all terminals securely to prevent loose connections.
- സോളാർ പാനലുകൾ ബന്ധിപ്പിക്കുക: Next, connect the solar panels to the controller's PV terminals. Observe correct polarity.
- ലോഡ് ബന്ധിപ്പിക്കുക (ഓപ്ഷണൽ): Finally, connect any DC loads to the load terminals.
പ്രധാനപ്പെട്ടത്: കൺട്രോളറിന് കേടുപാടുകൾ സംഭവിക്കാതിരിക്കാൻ എല്ലായ്പ്പോഴും ആദ്യം ബാറ്ററി കണക്റ്റ് ചെയ്യുകയും അവസാനം വിച്ഛേദിക്കുകയും ചെയ്യുക.
Video 2: MPPT Solar Charge Controller Wiring and Operation Settings. This video demonstrates the physical wiring process for the controller, including battery and solar panel connections.
3. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
3.1 എൽസിഡി ഡിസ്പ്ലേയും ബട്ടണുകളും
The controller features a backlight LCD display that shows real-time system information. Four buttons (PV, BAT, DC, SET) allow for navigation and parameter adjustment.
Figure 3: Controller Interface Overview. This image labels the display screen, PV parameters, battery parameters, load parameters, save/restore function, and installation holes, along with the solar panel, battery, and load interfaces.
3.2 പാരാമീറ്റർ ക്രമീകരണം
- Browse PV Parameters: Press the "PV" button to view specific parameters of the PV array, such as voltagഇ, കറന്റ്, പവർ.
- Modify Battery Type/Charging Parameters: When the display shows "battery type" or a voltage value (e.g., C13.6V), press and hold the "BAT/up" button until the value flashes. Then, use the "up" or "down" buttons to adjust the value. Press "SET" to confirm and save.
- Load Mode Setting: Press and hold the "DC" button until "load value" flashes. Use the "up" or "down" buttons to modify the setting. Press "SET" to save. Available load modes include:
- 00H: Load Turn Off
- 24H: Load always Turn On
- 01H-23H: Time Control (Set load On's duration)
Video 3: How to operate the PowMr 60A MPPT Solar Charge Controller. This video provides a detailed guide on navigating the controller's interface and adjusting various settings.
4. Battery Charging Parameters
The controller supports multiple battery types including Sealed Lead-Acid, Flooded, Gel, and Lithium (LiFePO4). Customizable charging voltages are available for user-defined battery types.
| ബാറ്ററി തരം | ബൂസ്റ്റ് വോളിയംtage | ഫ്ലോട്ട് വോളിയംtage | കുറഞ്ഞ വോളിയംtagഇ വീണ്ടും ബന്ധിപ്പിക്കുക |
|---|---|---|---|
| ജെൽ | 14.2V | 13.8V | 10V |
| സീൽ ചെയ്തു | 14.4V | 13.8V | 10V |
| വെള്ളപ്പൊക്കമുണ്ടായി | 14.6V | 13.8V | 10V |
| Li (LiFePO4) | 14.4V | --- | 10V |
| ഉപയോക്താവ് | 13.9-18V | 12.5-14.4V | 8-12.3V |

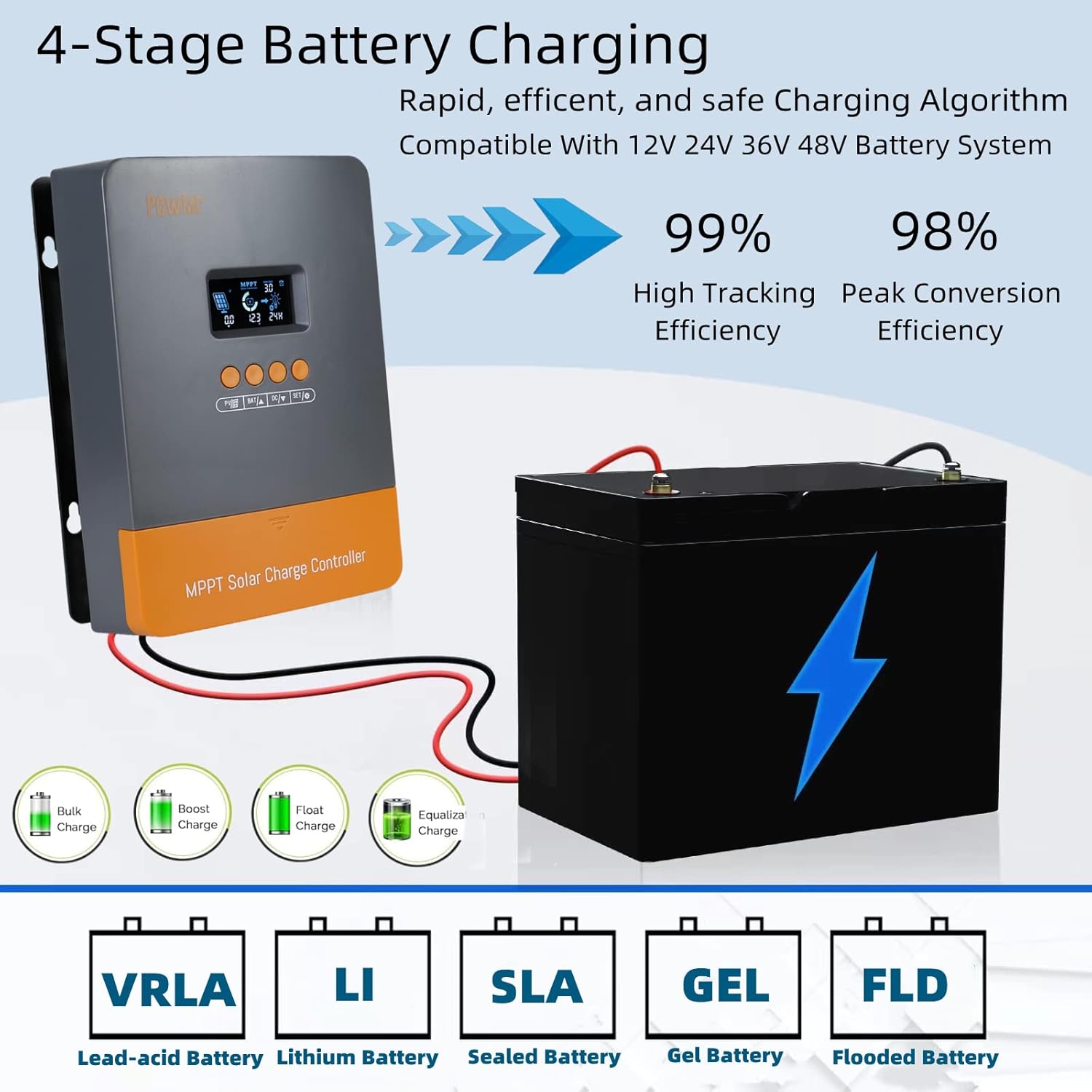

The controller features a 4-stage charging algorithm: Bulk Charge, Boost Charge, Float Charge, and Equalization, ensuring rapid, efficient, and safe battery charging.
5. പരിപാലനം
The die-cast aluminum design of the controller ensures good heat dissipation, reducing noise and saving energy. Regularly check for clear ventilation around the heatsink to maintain optimal performance. Keep the unit free from dust and moisture.
Figure 4: Efficient Heat Sink Design. This image highlights the die-cast aluminum heat sink of the controller, emphasizing its role in heat dissipation.
6. പ്രശ്നപരിഹാരം
The controller's self-diagnostic capability can assess and protect against various issues. Error codes are displayed on the LCD screen to help identify problems.
| കോഡ് | വിവരണം | How To Solve |
|---|---|---|
| 18 | ഇൻപുട്ട് പിവി വോളിയംtagഇ കുറവാണ് | പിവി വോളിയം വർദ്ധിപ്പിക്കുകtage |
| 60 | അമിത താപനില സംരക്ഷണം | ഫാൻ സ്വയം പ്രവർത്തിക്കുകയും താപനില കുറയ്ക്കുകയും ചെയ്യും |
| 63 | ബാറ്ററി വോളിയംtagഇ ഉയർന്നതാണ് | ബാറ്ററി ഉയർന്ന വോളിയംtagഇ സംരക്ഷണം, വീണ്ടെടുക്കലിനായി കാത്തിരിക്കുക |
| 65 | ബാറ്ററി വോളിയംtagഇ കുറവാണ് | ബാറ്ററി ഓവർ ഡിസ്ചാർജ്, വീണ്ടെടുക്കലിനായി കാത്തിരിക്കുക |
| 71 | ഇൻപുട്ട് പിവി വോളിയംtagഇ ഉയർന്നതാണ് | പിവി വോളിയം കുറയ്ക്കുകtage |
| 73 | ഓവർ ചാർജിംഗ് കറന്റ് | പിവി പവർ കുറയ്ക്കുക |
The controller also includes full system protection against PV array short circuit, PV overcurrent, load overload, load short circuit, PV reverse polarity, battery reverse polarity, and over-temperature.
7 സ്പെസിഫിക്കേഷനുകൾ
- മോഡൽ: POW-M60-PRO
- അളവുകൾ: 230 X165 72 മില്ലിമീറ്റർ (9.1 X6.5 2.8 ഇഞ്ച്)
- മൗണ്ടിംഗ് ദ്വാരങ്ങൾ: 4 x Ø10 മിമി
- Max Terminal Size: 16mm² / 5AWG
- മൊത്തം ഭാരം: 1.33 കി.ഗ്രാം (2.9 പൗണ്ട്)
- പ്രവർത്തന താപനില: -35°C മുതൽ +45°C വരെ
- ഈർപ്പം പരിധി: ≤ 95% (NC)
- എൻക്ലോസർ: IP32
- ഉയരം: < 3000 മി
- വാല്യംtage: 48 വോൾട്ട് (DC)
- ഡിസ്പ്ലേ തരം: എൽസിഡി
8. വാറൻ്റിയും പിന്തുണയും
For after-sale service and support, please visit the official PowMr webസൈറ്റ് www.PowMr.com അല്ലെങ്കിൽ ഇമെയിൽ വഴി പിന്തുണയുമായി ബന്ധപ്പെടുക Support@PowMr.com.
