ALLmeter Digital Angle Finder Level User Manual

ഉൽപ്പന്നം കഴിഞ്ഞുview

The ALLmeter Digital Angle Finder is a versatile and high-precision electronic gauge designed for accurate angle measurement in various applications. It features a wide measurement range, multiple units, and a clear backlit LCD display for ease of use in different lighting conditions. Its robust design includes a magnetic V-slot base and a built-in bubble level, making it an indispensable tool for professionals and DIY enthusiasts.

Image: The ALLmeter Digital Angle Finder, showing its main unit, two AAA batteries, a mini screwdriver, and a black carry bag.

പ്രധാന സവിശേഷതകൾ:

• ഉയർന്ന കൃത്യത: Measures 0-360° with 0.1° accuracy at 0° and 90°, and 0.2° at other angles.
• ഒന്നിലധികം യൂണിറ്റുകൾ: Supports degrees (°), percent (%), millimeters per meter (mm/m), and inches per foot (in/ft).
• ബാക്ക്ലിറ്റ് എൽസിഡി ഡിസ്പ്ലേ: Ensures clear readability in both bright and low-light environments.
• Magnetic V-Slot Base: Allows secure attachment to various metal surfaces, including curved ones.
• Built-in Bubble Level: Provides traditional leveling capabilities without requiring power.
• Automatic Inverted Display: Screen orientation adjusts automatically when the device is upside down.
• ഹോൾഡ് പ്രവർത്തനം: ഡിസ്പ്ലേയിലെ നിലവിലെ അളവ് മരവിപ്പിക്കുന്നു.
• സീറോ ഫംഗ്‌ഷൻ: Enables setting a relative zero angle on any reference surface.
• യാന്ത്രിക ഷട്ട്-ഓഫ്: 3 മിനിറ്റ് നിഷ്‌ക്രിയത്വത്തിന് ശേഷം ഓഫ് ചെയ്യുന്നതിലൂടെ ബാറ്ററി ലൈഫ് ലാഭിക്കാം.
• മോടിയുള്ള ഡിസൈൻ: Constructed from premium ABS material with an IP52 waterproof rating.

പാക്കേജ് ഉള്ളടക്കം

പാക്കേജ് തുറക്കുമ്പോൾ, എല്ലാ ഇനങ്ങളും നിലവിലുണ്ടെന്നും നല്ല നിലയിലാണെന്നും ദയവായി പരിശോധിക്കുക:

• 1 x ALLmeter Digital Angle Finder
• 2 x AAA ബാറ്ററികൾ
• 1 x ക്യാരി ബാഗ്
• 1 x മിനി സ്ക്രൂഡ്രൈവർ
• 1 x ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)

സജ്ജമാക്കുക

1. ബാറ്ററി ഇൻസ്റ്റാളേഷൻ

1. ഉപകരണത്തിന്റെ പിൻഭാഗത്ത് ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ കണ്ടെത്തുക.
2. Use the provided mini screwdriver to loosen the screw on the battery compartment cover.
3. കവർ നീക്കം ചെയ്യുക.
4. കമ്പാർട്ടുമെന്റിനുള്ളിൽ സൂചിപ്പിച്ചിരിക്കുന്നതുപോലെ ശരിയായ പോളാരിറ്റി (+/-) ഉറപ്പാക്കിക്കൊണ്ട് രണ്ട് AAA ബാറ്ററികൾ ഇടുക.
5. ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ മാറ്റി സ്ക്രൂ ശക്തമാക്കുക.

The device is now ready for use. A low battery indicator will appear on the display when the batteries need replacement.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

ഉപകരണ ഘടകങ്ങൾ:

Image: A detailed diagram highlighting the Horizontal Bubbles, VA LCD display, ZERO Button / ON/OFF, MODE Button, HOLD Button, Magnetic V-groove, and screw. Key specifications like 4x90° Measuring Range, ±0.1°/±0.2° Accuracy, 0.05° Resolution, and IP52 Waterproof rating are also shown.

• ZERO Button / ON/OFF: Press to turn the device on or off. Press briefly to set the relative zero angle.
• മോഡ് ബട്ടൺ: Press to cycle through the four measurement units (degrees, percent, mm/m, in/ft).
• ഹോൾഡ് ബട്ടൺ: Press to freeze the current measurement on the display. Press again to release.
• VA LCD ഡിസ്പ്ലേ: Shows angle readings, unit indicators, battery status, and other information.
• Horizontal Bubbles: Traditional spirit level vials for quick visual leveling.
• Magnetic V-groove Base: Allows secure attachment to flat or curved metal surfaces.

അളക്കൽ മോഡുകൾ:

The device supports two primary measurement modes:

Image: Two diagrams illustrating the measurement modes. Mode 1 shows Absolute angle measurement, using a level surface as a reference. Mode 2 shows Relative angle measurement, where the ZERO button is pressed to set a new reference surface.

1. കേവല കോൺ അളവ്:

   In this mode, the device measures the angle relative to a true horizontal or vertical plane. Simply place the device on the surface you wish to measure. The display will show the angle relative to gravity.
2. Relative Angle Measurement (Zero Function):

   This mode allows you to set any surface as a temporary zero reference. Place the device on your desired reference surface, then briefly press the ZERO button. The display will show "0.00°" and subsequent measurements will be relative to this new zero point. This is useful for measuring the difference in angles between two surfaces.

അളക്കൽ യൂണിറ്റുകൾ മാറ്റുന്നു:

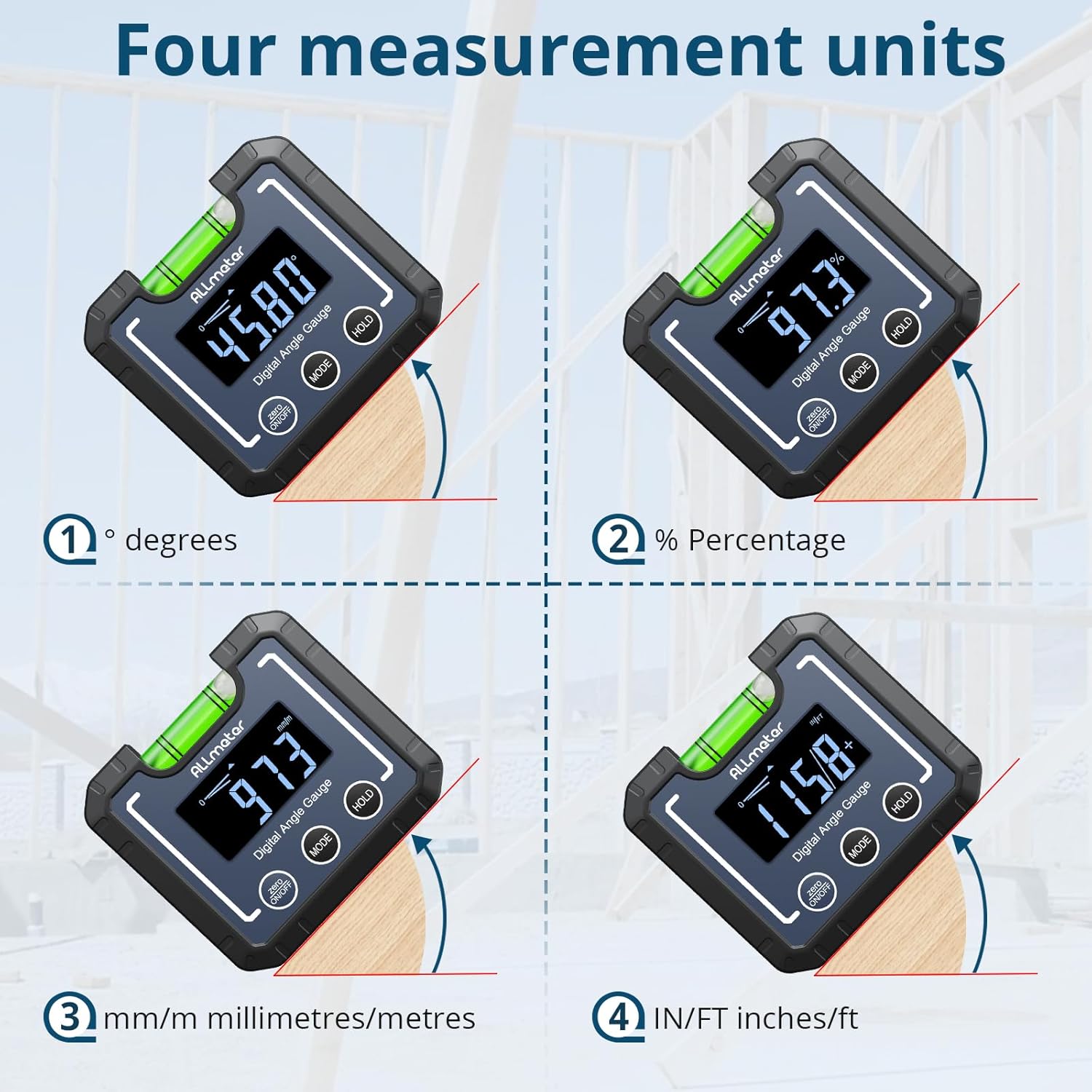

Image: Four separate displays of the angle finder, each showing a different measurement unit: degrees (°), percentage (%), millimeters per meter (mm/m), and inches per foot (in/ft).

അമർത്തുക മോഡ് button repeatedly to cycle through the available measurement units: degrees (°), percent (%), mm/m, and in/ft. The active unit will be indicated on the LCD display.

ഹോൾഡ് പ്രവർത്തനം:

ഡിസ്പ്ലേയിൽ നിലവിലെ അളവ് മരവിപ്പിക്കാൻ, അമർത്തുക പിടിക്കുക button. This is useful for recording readings in difficult-to-view positions. Press the പിടിക്കുക button again to release the measurement and return to live readings.

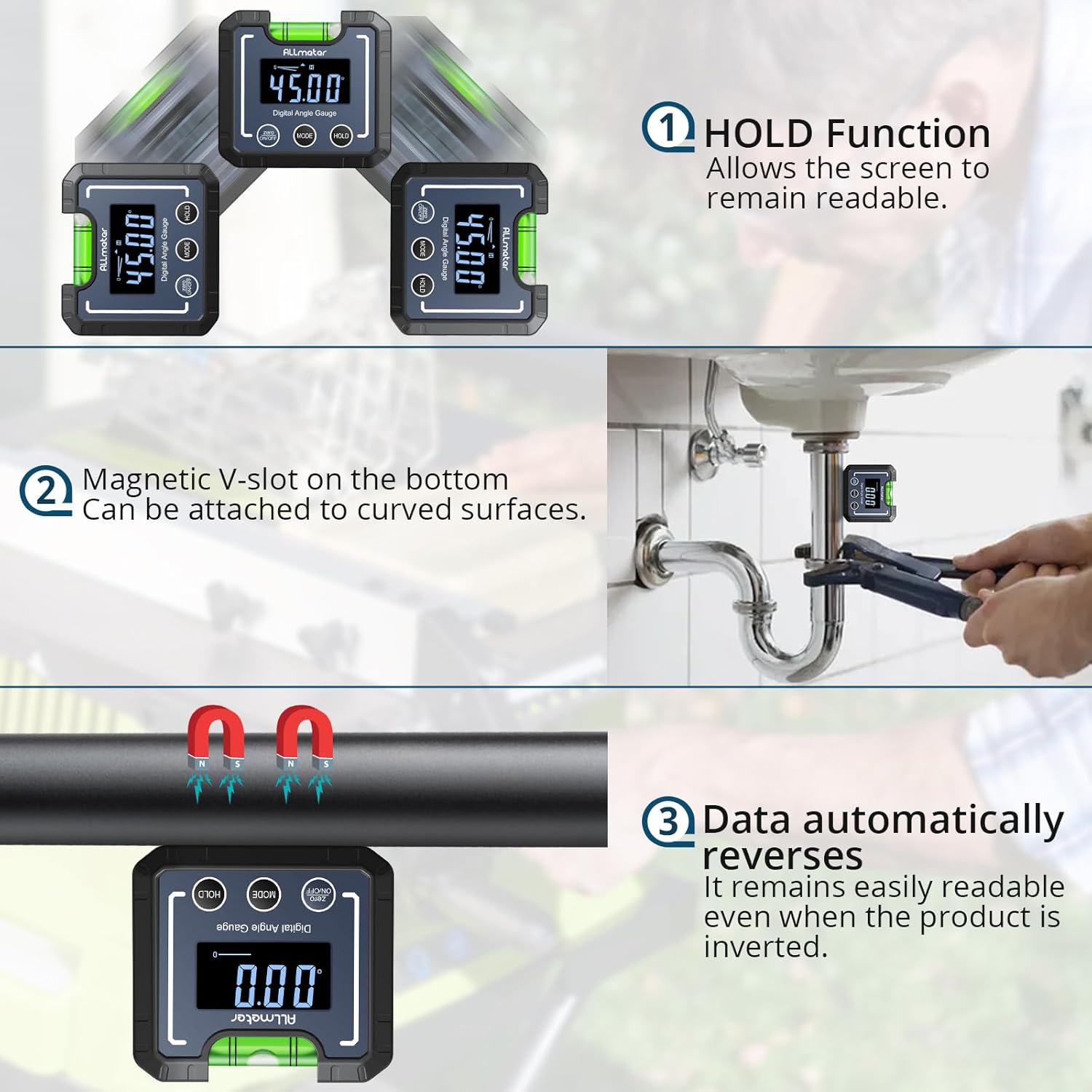

Image: Three key features are illustrated: 1) The HOLD function, showing the display frozen. 2) The Magnetic V-slot on the bottom, demonstrating its ability to attach to curved surfaces like pipes. 3) The data automatically reversing, ensuring readability even when the product is inverted.

Automatic Inverted Display:

The display automatically inverts its orientation when the device is turned upside down, ensuring that the readings are always upright and easy to read, regardless of the device's position.

Magnetic V-Slot Base and Horizontal Bubble:

The integrated magnetic V-slot base allows the angle finder to securely attach to various metal surfaces, including pipes and saw blades, for hands-free operation. The built-in horizontal bubble vial provides a quick visual reference for leveling, even when the device is powered off.

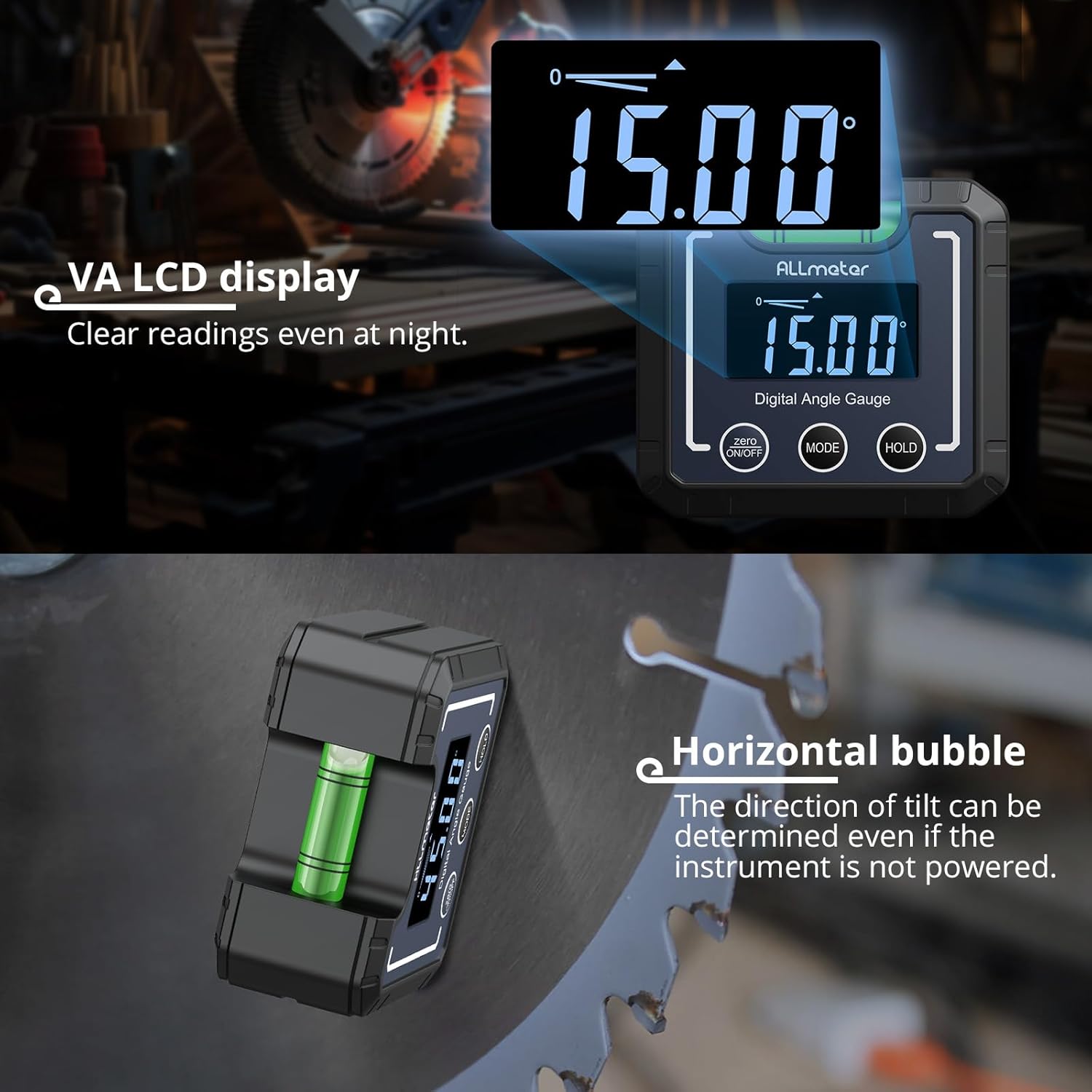

Image: The angle finder's VA LCD display is shown, emphasizing its clear readability even at night. Below it, the horizontal bubble is highlighted, indicating that the direction of tilt can be determined even when the instrument is not powered.

യാന്ത്രിക ഷട്ട്-ഓഫ്:

To conserve battery life, the device will automatically power off after 3 minutes of inactivity. Press the ZERO / ഓൺ / ഓഫ് അത് വീണ്ടും ഓണാക്കാനുള്ള ബട്ടൺ.

മെയിൻ്റനൻസ്

വൃത്തിയാക്കൽ:

Wipe the device with a soft, dry cloth. For stubborn dirt, a slightly damp cloth can be used. Do not use abrasive cleaners, solvents, or immerse the device in water.

സംഭരണം:

When not in use for extended periods, remove the batteries to prevent leakage. Store the device in its provided carry bag in a cool, dry place, away from direct sunlight and extreme temperatures.

വാട്ടർപ്രൂഫ് റേറ്റിംഗ് (IP52):

Image: The angle finder is shown on a wet wooden surface, emphasizing its IP52 waterproof and dustproof rating, which ensures uninterrupted operation even in light rain. The groove lines on both sides of the device are also highlighted as convenient markers for measurements.

The ALLmeter Digital Angle Finder has an IP52 rating, meaning it is protected from limited dust ingress and from water spray less than 15 degrees from vertical. While it can withstand light rain, it is not designed for immersion in water or heavy water exposure.

ട്രബിൾഷൂട്ടിംഗ്

സ്പെസിഫിക്കേഷനുകൾ

Image: A table detailing the specifications of the ALLmeter Digital Angle Finder, including Measuring range, Unit of measurement, Precision of Digital Display, Resolution, Waterproof rating, Material, and Power source.

വാറൻ്റിയും പിന്തുണയും

വാറൻ്റി വിവരങ്ങൾ:

This product is covered by a standard manufacturer's warranty. For specific details regarding warranty duration and terms, please refer to the warranty card included in your product packaging or contact the manufacturer directly.

ഉപഭോക്തൃ പിന്തുണ:

For technical assistance, troubleshooting, or inquiries regarding your ALLmeter Digital Angle Finder, please contact ALLmeter customer support. You can typically find contact information on the manufacturer's official webസൈറ്റ് അല്ലെങ്കിൽ ഉൽപ്പന്നം വാങ്ങിയ റീട്ടെയിലർ വഴി.

Manufacturer: Allmeter

കൂടുതൽ വിവരങ്ങൾക്ക്, സന്ദർശിക്കുക ALLmeter Store on Amazon.
