Fanvil SIP Paging Gateway PA2S User Manual

1. ആമുഖം

The Fanvil PA2S is a versatile SIP paging gateway designed for media streaming using standard IP/RTP/RTSP protocols. It integrates various functionalities including broadcast, recording, intercom, and security features. This device facilitates audio and video intercom, broadcasting, and security triggers through external device connections, making it suitable for diverse integration solutions.

1.1. പാക്കേജ് ഉള്ളടക്കം

• Fanvil PA2S Paging Gateway
• ടെർമിനൽ ബ്ലോക്ക് കണക്റ്റർ

2. ഉൽപ്പന്നം കഴിഞ്ഞുview

The Fanvil PA2S offers a compact design with multiple interfaces for comprehensive communication and security applications.

2.1 പ്രധാന സവിശേഷതകൾ

• SIP Unified Communication for full connectivity
• HD Audio for clear and far-reaching broadcasts
• Online Broadcasting or MP3 Broadcasting capabilities
• Support for HD Video Linkage
• Cloud Platform for simplified remote management
• Audio line out port for expandable external active speakers
• Recording output via 3.5mm standard audio interface
• NVR video recording with standard RJ45 interface
• Emergency call button interface for active calls

2.2. ഉപകരണ ലേഔട്ട്

ചിത്രം 1: ഫ്രണ്ട് view of the Fanvil PA2S SIP Paging Gateway. This image displays the compact black casing of the device, highlighting its overall form factor.

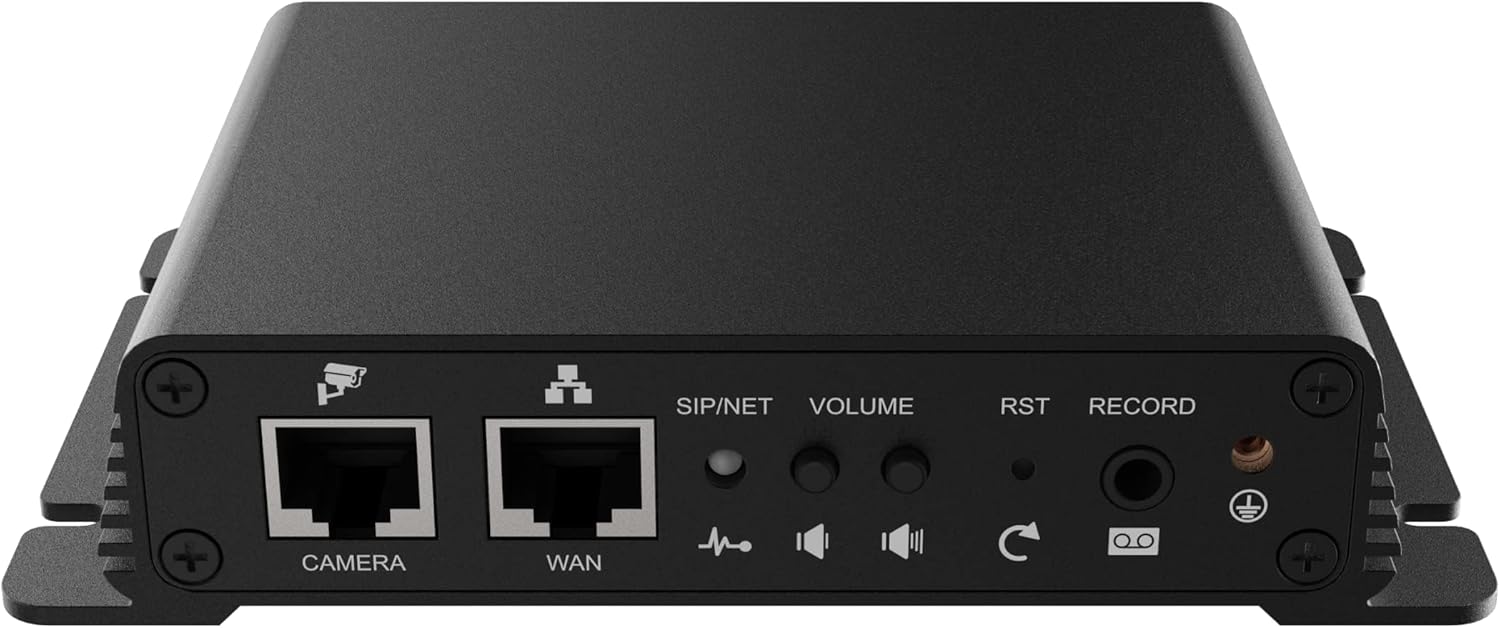

ചിത്രം 2: പിൻഭാഗം view of the Fanvil PA2S SIP Paging Gateway, showing the various connection ports. From left to right, these include the CAMERA and WAN Ethernet ports, SIP/NET status indicator, VOLUME control, RST (Reset) button, RECORD port, and a ground screw.

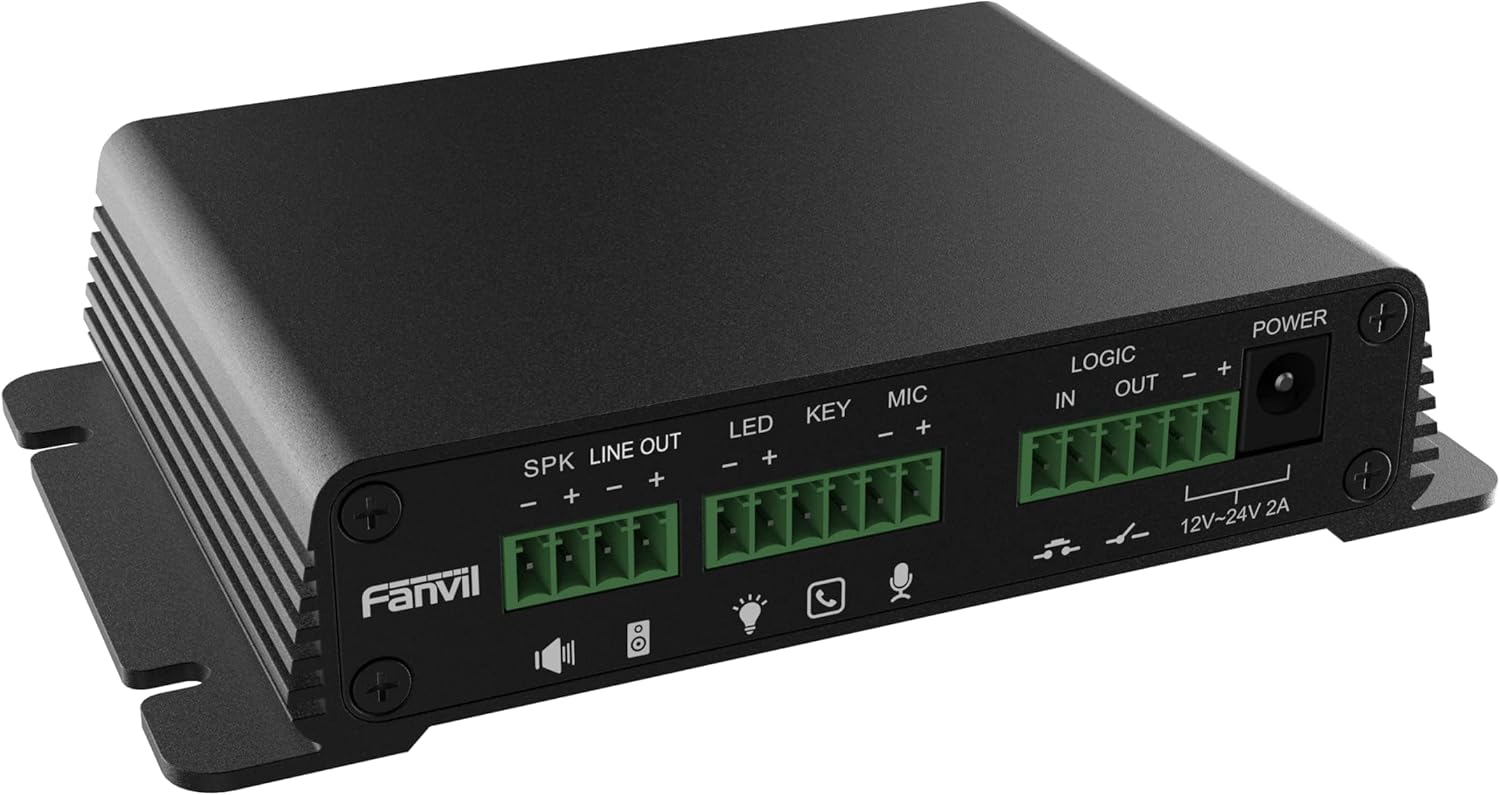

ചിത്രം 3: വശം view of the Fanvil PA2S SIP Paging Gateway, detailing the terminal block connectors. These include SPK LINE OUT, LED, KEY, MIC, LOGIC IN/OUT, and POWER input (12V-24V 2A).

3. സജ്ജീകരണം

Follow these steps to properly set up your Fanvil PA2S SIP Paging Gateway.

3.1. പവർ കണക്ഷൻ

1. Connect the provided power adapter to the POWER input terminal block on the side of the PA2S. Ensure correct polarity (+ and -).
2. Plug the power adapter into a suitable electrical outlet. The device will power on automatically.

3.2. നെറ്റ്‌വർക്ക് കണക്ഷൻ

1. നിങ്ങളുടെ നെറ്റ്‌വർക്ക് സ്വിച്ചിൽ നിന്നോ റൂട്ടറിൽ നിന്നോ ഒരു ഇതർനെറ്റ് കേബിൾ ബന്ധിപ്പിക്കുക WAN port on the rear of the PA2S.
2. The SIP/NET LED indicator will illuminate once a network connection is established and the device obtains an IP address.

3.3. പെരിഫറൽ കണക്ഷനുകൾ

• സ്പീക്കറുകൾ: Connect external active speakers to the SPK LINE OUT ടെർമിനൽ ബ്ലോക്ക്.
• മൈക്രോഫോൺ: ഇതിലേക്ക് ഒരു മൈക്രോഫോൺ ബന്ധിപ്പിക്കുക എം.ഐ.സി ടെർമിനൽ ബ്ലോക്ക്.
• Emergency Button/Key: Connect an emergency call button or other key input to the കീ ടെർമിനൽ ബ്ലോക്ക്.
• LED സൂചകം: Connect an external LED indicator to the എൽഇഡി terminal block for status indication.
• Logic In/Out: ഉപയോഗിക്കുക LOGIC IN ഒപ്പം ലോജിക് ഔട്ട് terminal blocks for integration with other security or control systems.
• ക്യാമറ: If using video linkage, connect an IP camera to the ക്യാമറ ഇഥർനെറ്റ് പോർട്ട്.
• റെക്കോർഡിംഗ് ഉപകരണം: For external recording, connect a recording device to the രേഖപ്പെടുത്തുക 3.5 എംഎം ഓഡിയോ ജാക്ക്.

4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

This section outlines the basic operation of the Fanvil PA2S.

4.1. Web ഇന്റർഫേസ് ആക്സസ്

1. Obtain the IP address of the PA2S (e.g., via a network scanner or by checking your router's DHCP client list).
2. എ തുറക്കുക web browser and enter the IP address of the PA2S into the address bar.
3. Log in using the default credentials (refer to the device's documentation for default username and password).
4. ൽ നിന്ന് web interface, you can configure SIP accounts, network settings, audio parameters, and other advanced features.

4.2. SIP Configuration

The PA2S functions as a SIP endpoint. It is compatible with various SIP platforms such as Asterisk, Broadsoft, 3CX, Metaswitch, Elastix, and Avaya. Refer to your SIP server documentation and the PA2S web interface for detailed configuration steps to register the device as an extension.

4.3. Paging and Broadcasting

• Once registered to a SIP server, the PA2S can receive paging calls from other SIP devices.
• Audio received via SIP will be output through the connected speakers.
• The device supports online broadcasting and playback of MP3 files (if configured via the web ഇൻ്റർഫേസ്).

4.4. വോളിയം നിയന്ത്രണം

Adjust the output volume using the വോളിയം knob located on the rear of the device or through the web ഇൻ്റർഫേസ് ക്രമീകരണങ്ങൾ.

4.5. Emergency Call

If an emergency call button is connected to the കീ terminal, pressing it can trigger a pre-configured emergency call to a designated SIP extension or number.

5. പരിപാലനം

Proper maintenance ensures the longevity and optimal performance of your PA2S.

5.1. വൃത്തിയാക്കൽ

• ഉപകരണത്തിൻ്റെ പുറംഭാഗം വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക.
• ലിക്വിഡ് ക്ലീനറുകളോ എയറോസോൾ സ്പ്രേകളോ ഉപകരണത്തിൽ നേരിട്ട് ഉപയോഗിക്കരുത്.

5.2. ഫേംവെയർ അപ്ഡേറ്റുകൾ

Periodically check the Fanvil official website for firmware updates. Firmware updates can provide new features, performance improvements, and security enhancements. Follow the instructions provided with the firmware package for the update process via the web ഇൻ്റർഫേസ്.

6. പ്രശ്‌നപരിഹാരം

This section addresses common issues you might encounter with the Fanvil PA2S.

6.1. പവർ ഇല്ല

• Ensure the power adapter is securely connected to both the PA2S and a working electrical outlet.
• Verify the power adapter's specifications match the device requirements (12V-24V 2A).

6.2. നെറ്റ്‌വർക്ക് കണക്ഷൻ ഇല്ല

• Check that the Ethernet cable is securely connected to the WAN port and your network device.
• Verify that your network switch or router is functioning correctly.
• Confirm that the SIP/NET LED indicator is illuminated. If not, check network settings via the web interface after a direct PC connection.

6.3. ഓഡിയോ ഔട്ട്പുട്ട് ഇല്ല

• Ensure external speakers are properly connected to the SPK LINE OUT terminal and are powered on.
• ക്രമീകരിക്കുക വോളിയം knob on the rear of the device.
• Check audio settings in the PA2S web ഇൻ്റർഫേസ്.
• Verify that the SIP call is successfully established and audio is being sent to the PA2S.

6.4. SIP Registration Failure

• Verify SIP account credentials (username, password, server address) in the web ഇൻ്റർഫേസ്.
• Ensure network connectivity to the SIP server.
• Check firewall settings on your network that might be blocking SIP traffic.

6.5. ഉപകരണം പ്രതികരിക്കുന്നില്ല

If the device becomes unresponsive, press and hold the ആർഎസ്ടി (Reset) button on the rear panel for approximately 5-10 seconds to perform a factory reset. മുന്നറിയിപ്പ്: A factory reset will erase all configurations and restore default settings.

7 സ്പെസിഫിക്കേഷനുകൾ

Technical specifications for the Fanvil PA2S SIP Paging Gateway.

8. വാറൻ്റി വിവരങ്ങൾ

Fanvil products are covered by a limited warranty. For detailed information regarding warranty terms, conditions, and duration, please refer to the official Fanvil webസൈറ്റിൽ ബന്ധപ്പെടുക അല്ലെങ്കിൽ നിങ്ങളുടെ അംഗീകൃത റീസെല്ലറെ ബന്ധപ്പെടുക. വാറന്റി ക്ലെയിമുകൾക്കുള്ള വാങ്ങലിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.

9. പിന്തുണ

For technical assistance, product inquiries, or further support, please visit the official Fanvil support website or contact your local distributor. Online resources, FAQs, and firmware downloads are typically available on the manufacturer's webസൈറ്റ്.

Fanvil Official Webസൈറ്റ്: www.fanvil.com
