AUTOPHIX 7360 Full Systems Diagnostic Scan Tool

1. ആമുഖം

The AUTOPHIX 7360 is a professional full systems diagnostic scan tool designed specifically for Toyota, Lexus, and Scion vehicles manufactured after 1996. This device provides comprehensive diagnostic capabilities, allowing users to read and clear fault codes, view live data streams, and perform various special functions across all major vehicle systems. Its user-friendly interface and robust features make it an essential tool for vehicle maintenance and troubleshooting.

Image 1.1: The AUTOPHIX 7360 diagnostic scan tool, featuring its display screen, navigation buttons, and OBDII connector cable.

2. സജ്ജീകരണം

2.1 പാക്കേജ് ഉള്ളടക്കം

പാക്കേജിൽ എല്ലാ ഘടകങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• AUTOPHIX 7360 Diagnostic Scan Tool
• OBDII Cable (integrated)
• ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)
• USB Cable (for updates, if applicable)

2.2 വാഹനവുമായി ബന്ധിപ്പിക്കൽ

1. Locate the vehicle's 16-pin Data Link Connector (DLC). This is typically found under the dashboard on the driver's side.
2. വാഹനത്തിന്റെ ഇഗ്നിഷൻ ഓഫ് പൊസിഷനിൽ ആണെന്ന് ഉറപ്പാക്കുക.
3. Firmly plug the AUTOPHIX 7360's OBDII cable into the vehicle's DLC.
4. Turn the vehicle's ignition to the ON position (engine off). The device will power on automatically.

3. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

3.1 Basic OBDII Functions

The AUTOPHIX 7360 provides comprehensive OBDII diagnosis for all OBDII compliant vehicles (after 1996). Navigate to the 'OBDII' menu option on the device.

Image 3.1: Screen illustrating the full OBDII functions, including Read & Erase Error Codes, Data Stream, EVAP System, DTC Lookup, Vehicle Information, I/M Readiness, Turn Off MIL, and System Status.

• Read & Erase Error Codes: Retrieve Diagnostic Trouble Codes (DTCs) and clear them from the vehicle's ECU.
• തത്സമയ ഡാറ്റ സ്ട്രീം: View real-time sensor data from the vehicle's various systems.
• I/M സന്നദ്ധതാ പരിശോധന: Check the readiness of the emission-related monitors.
• EVAP സിസ്റ്റം ടെസ്റ്റ്: Perform tests on the Evaporative Emission Control System.
• വാഹന വിവരം: Display the vehicle's VIN, Calibration ID, and Calibration Verification Number.
• DTC ലുക്ക്അപ്പ്: Provides definitions for generic and manufacturer-specific trouble codes.

3.2 Advanced Diagnostic Functions (Full Systems)

This tool can access and diagnose all major systems in Toyota, Lexus, and Scion vehicles. Select the 'For Toyota' menu option to begin a full system scan.

Image 3.2: Display showing the range of full system diagnostics, including Transmission, Air Conditioner, Front Radar Sensor, Immobilizer, Central Gateway, Tire Pressure Monitor, Engine System, SRS Airbag, Navigation System, TMPS System, Audio System, Cruise Control, Active Noise Control, Theft Deterrent, Power Source Control, Steering Pad Switch, Combination Master Switch, Road Sign Assist, and Clearance Warning.

Supported systems include, but are not limited to:

• എഞ്ചിൻ സിസ്റ്റം
• ആൻ്റി ലോക്ക് ബ്രേക്കിംഗ് സിസ്റ്റം (എബിഎസ്)
• സപ്ലിമെന്റൽ റെസ്ട്രയിന്റ് സിസ്റ്റം (SRS/എയർബാഗ്)
• സ്റ്റിയറിംഗ് ആംഗിൾ സെൻസർ (SAS)
• ബാറ്ററി മാനേജ്മെൻ്റ് സിസ്റ്റം (BMS)
• ഇലക്ട്രോണിക് പാർക്കിംഗ് ബ്രേക്ക് (EPB)
• ടയർ പ്രഷർ മോണിറ്ററിംഗ് സിസ്റ്റം (TPMS)
• പകർച്ച
• എയർ കണ്ടീഷണർ
• ഫ്രണ്ട് റഡാർ സെൻസർ
• ഇമ്മൊബിലൈസർ
• നാവിഗേഷൻ സിസ്റ്റം
• ഓഡിയോ സിസ്റ്റം
• ക്രൂയിസ് നിയന്ത്രണം
• Hybrid Control (as shown in Image 3.3)
• Smart Key System (as shown in Image 3.3)

ചിത്രം 3.3: ഉദാamples of professional diagnostic functions, including Air Bleeding, Reset Memory, Initialization, Hybrid Control, Sliding Roof, Steering Angle Adjust, Smart Key, Electronic Parking Brake, Steering Angle Learning, AFS, Sound System, and Interior Monitoring.

3.3 പ്രത്യേക സേവന പ്രവർത്തനങ്ങൾ

The AUTOPHIX 7360 supports a wide array of special functions for maintenance and service resets. Navigate to the 'Special Functions' menu.

ചിത്രം 3.4: കഴിഞ്ഞുview of advanced full functions, including Service Reset, TMPS Reset, SAS Reset, Battery Registration, Throttle Learning, Airbag Reset, Oil Reset, DPF Reset, ABS Bleeding, EPB Reset, BMS Reset, SRS Reset, ETCS Reset, Injector Coding, DPF Regeneration, and CBS Reset.

• ഓയിൽ റീസെറ്റ്: ഓയിൽ മാറ്റിയ ശേഷം ഓയിൽ സർവീസ് ലൈറ്റ് റീസെറ്റ് ചെയ്യുക.
• ത്രോട്ടിൽ ലേണിംഗ്: ത്രോട്ടിൽ ബോഡി സ്ഥാനം വീണ്ടും പഠിക്കുക.
• ഇപിബി (ഇലക്ട്രോണിക് പാർക്കിംഗ് ബ്രേക്ക്) റീസെറ്റ്: Deactivate and reactivate the brake control system, assist with brake fluid control, open and close brake pads, and set brakes after disc or pad replacement.
• TPMS (ടയർ പ്രഷർ മോണിറ്ററിംഗ് സിസ്റ്റം) റീസെറ്റ്: Reset tire pressure values after tire rotation or sensor replacement.
• Injector Quantity Adjustment: Adjust injector coding after replacement.
• DPF (Diesel Particulate Filter) Reset/Regeneration: Perform DPF regeneration and reset the DPF light.
• Battery Registration: Register a new battery to the vehicle's Battery Management System (BMS).
• എയർബാഗ് റീസെറ്റ്: Clear airbag crash data.
• Steering Angle Sensor (SAS) Learning: സ്റ്റിയറിംഗ് ആംഗിൾ സെൻസർ കാലിബ്രേറ്റ് ചെയ്യുക.
• എബിഎസ് രക്തസ്രാവം: Perform brake bleeding procedures.
• ബിഎംഎസ് റീസെറ്റ്: Reset the Battery Management System.
• ETCS Reset: Electronic Throttle Control System reset.

3.4 ബാറ്ററി മാനേജ്മെൻ്റ്

The device offers accurate battery health checks and a professional battery registration function.

Image 3.5: Visual guide for accurate battery check, showing voltage ranges for Too Low, Normal, Slightly Low, and Too High conditions before and after starting the car.

ബാറ്ററി പരിശോധന: The tool can display the current battery status, indicating voltage levels before and after starting the vehicle to assess battery health.

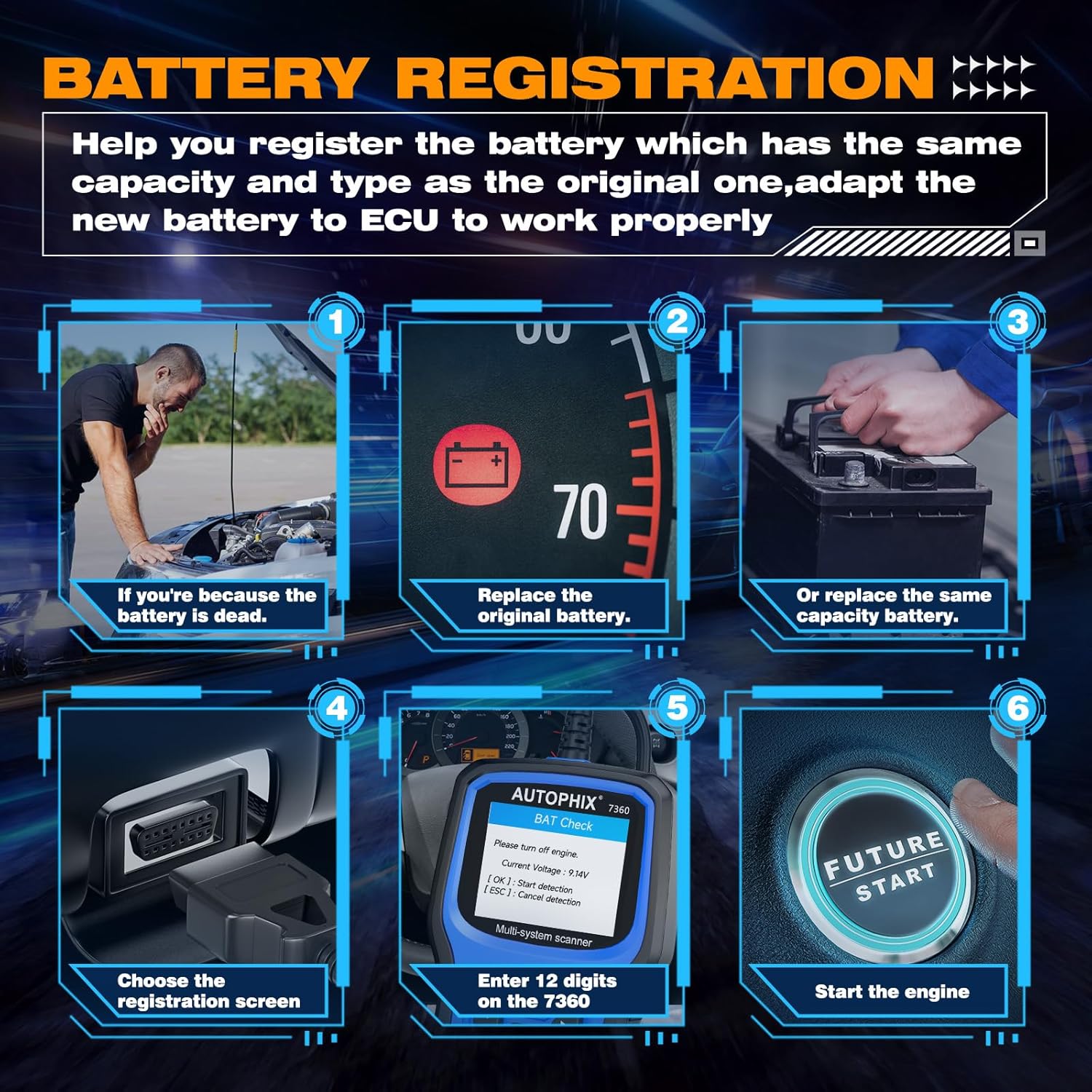

Image 3.6: Step-by-step guide for battery registration, including scenarios for dead battery, replacing original battery, replacing with same capacity battery, choosing registration screen, entering 12 digits, and starting the engine.

Battery Registration: When replacing a vehicle battery, it is crucial to register the new battery with the vehicle's ECU to ensure proper charging and battery life. The 7360 allows you to:

1. Store current battery and mileage readings for replacement records.
2. Delete stored measurement values (charge state, current, voltagഇ, താപനില മുതലായവ).
3. Initialize the battery management system for the new battery.

4. Compatibility and Language Support

The AUTOPHIX 7360 is designed for broad compatibility with Toyota, Lexus, and Scion vehicles from 1996 onwards.

Image 4.1: Visual representation of broad compatibility for Lexus, Toyota, and Scion models, along with flags indicating 12 supported languages.

4.1 വാഹന അനുയോജ്യത

The tool supports a wide range of models within the Toyota, Lexus, and Scion families, including but not limited to:

• ലെക്സസ്: CT, ES, GS, GX, HS, IS, LC, LFA, LM, LS, LX, NX, RC, RX, SC, UX.
• ടൊയോട്ട: Rav4, Camry, Corolla, 4Runner, Highlander, C-HR, Aqua, Alphard, Corolla Cross, Crown, FJ Cruiser, Avalon, Land Cruiser, Mirai, Prius, Sequoia, Sienna, Supra, Tacoma, Tundra, Venza, Yaris.
• സിയോൺ: FR-S, iA, iM, iQ, iQ EV, tC, xA, xB, xD.

4.2 ഭാഷാ പിന്തുണ

The device supports 12 languages, allowing users from various regions to operate the tool comfortably:

• ഇംഗ്ലീഷ്
• ജർമ്മൻ
• ഫ്രഞ്ച്
• ഇറ്റാലിയൻ
• സ്പാനിഷ്
• പോർച്ചുഗീസ്
• പോളിഷ്
• റഷ്യൻ
• നോർവീജിയൻ
• ഡാനിഷ്
• സ്വീഡിഷ്
• Finnish (Suomalainen)

5. പരിപാലനം

5.1 വൃത്തിയാക്കൽ

To maintain the device's performance and appearance, clean it regularly with a soft, damp തുണി. ഉരച്ചിലുകളുള്ള ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.

5.2 സംഭരണം

When not in use, store the AUTOPHIX 7360 in a dry, cool environment, away from direct sunlight and extreme temperatures. Keep it in its original packaging or a protective case to prevent damage.

5.3 സോഫ്റ്റ്‌വെയർ അപ്‌ഡേറ്റുകൾ

Periodically check the official AUTOPHIX website for software updates. Updates may include new vehicle models, bug fixes, and improved functionalities. Follow the instructions provided on the website for the update process, typically involving connecting the device to a computer via USB.

6. പ്രശ്‌നപരിഹാരം

If you encounter issues with your AUTOPHIX 7360, refer to the following common troubleshooting steps:

• ഉപകരണം പവർ ഓൺ ചെയ്യുന്നില്ല: Ensure the OBDII cable is securely connected to the vehicle's DLC and the vehicle's ignition is in the ON position. Check the vehicle's battery voltage.
• ആശയവിനിമയ പിശക്: Verify that the vehicle supports the OBDII protocol. Ensure the ignition is ON. Try connecting to a different vehicle to rule out a vehicle-specific issue.
• Screen freezes or device is unresponsive: Disconnect the device from the vehicle, wait a few seconds, and then reconnect it. If the issue persists, perform a software update.
• Incorrect readings or functions: Ensure the device software is up to date. Verify that the correct vehicle make/model is selected if prompted.

7 സ്പെസിഫിക്കേഷനുകൾ

8. വാറൻ്റിയും പിന്തുണയും

For warranty information and technical support, please refer to the official AUTOPHIX webസൈറ്റിൽ ബന്ധപ്പെടുകയോ അവരുടെ ഉപഭോക്തൃ സേവനവുമായി നേരിട്ട് ബന്ധപ്പെടുകയോ ചെയ്യുക. ഏതെങ്കിലും വാറന്റി ക്ലെയിമുകൾക്ക് വാങ്ങിയതിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
