KFD 27V 500mA Power Adapter User Manual

1. ആമുഖം

This user manual provides essential information for the safe and effective use of your KFD 27V 500mA Power Adapter. This adapter is designed as a replacement charger for a variety of cordless vacuum cleaner models, ensuring your device receives stable and protected power. Please read this manual thoroughly before use to ensure proper operation and to maximize the lifespan of your adapter and connected devices.

Figure 1.1: KFD 27V 500mA Power Adapter, showing the main unit with European plug and the DC output connector.

2. Product Features and Safety

The KFD power adapter is engineered with advanced safety features to protect your devices and ensure reliable performance. It meets and exceeds OEM specifications, providing a secure charging solution.

• Global Input Voltage: Supports AC 100-240V ~ 50/60Hz, making it suitable for international use.
• ഔട്ട്പുട്ട് പവർ: Delivers 27V 500mA, with a maximum power of 13.5W.
• ഒന്നിലധികം സുരക്ഷാ പരിരക്ഷകൾ:
  • OVP (ഓവർ വാല്യംtagഇ സംരക്ഷണം): അമിത വോള്യത്തിൽ നിന്നുള്ള കേടുപാടുകൾ തടയുന്നുtage.
  • OCP (ഓവർ കറൻ്റ് പ്രൊട്ടക്ഷൻ): Safeguards against excessive output current.
  • SCP (Short Circuit Protection): ഷോർട്ട് സർക്യൂട്ടുകളിൽ നിന്ന് സംരക്ഷിക്കുന്നു.
  • അമിത ചാർജിംഗ് തടയൽ: Ensures battery longevity.
  • Over-Discharge Prevention: Protects battery from deep discharge.
  • അമിത ചൂടാക്കൽ തടയൽ: Manages internal temperature for safe operation.
  • Over-Output Protection: Prevents excessive power output.
  • Low Electromagnetic Interference: Minimizes interference with other electronic devices.
• ഗുണമേന്മയുള്ള ഘടകങ്ങൾ: Features pure copper and aluminum sheet for better and faster cooling, ensuring efficient heat dissipation.
• ഒതുക്കമുള്ളതും പോർട്ടബിൾ ഡിസൈൻ: Lightweight and small, ideal for travel and various situations.

ചിത്രം 2.1: ഓവർview of the multiple safety protection features integrated into the adapter.

Figure 2.2: Illustration of the internal cooling components (pure copper and aluminum) for efficient heat dissipation.

3. സജ്ജീകരണവും കണക്ഷനും

Before connecting the adapter, ensure that the output voltage, output current, and plug size of this adapter match the requirements of your original power supply and your device.

1. അനുയോജ്യത പരിശോധിക്കുക: Check your vacuum cleaner's specifications or original charger for required voltage (27V), current (500mA), and the DC connector size. This adapter is compatible with models such as:
   • Bosch BBH321/01 Flexxo 21.6V Serie 4, BBH32101/03, BBH32101/04
   • Bosch BBH2P214L/01 Readyy'y Lithium 21.6V
   • Bosch BBHL22140/01 Readyy'y Lithium 21.6V, BBHL22141/01, BBHL2GOLD/01
   • Bosch BCH3P210 Flexxo 21.6V Serie 4
   • Bosch BBH32WHITE/03 Flexxo 21.6V Serie 4
   • Bosch BCH3P2301/01, BCH3P2301/03, BCH3P2301/04
   • Bosch 12019021, K12S270050G
   • Bosch BCH3K210/01, BCH3K210/03, BCH3K210/04
   • Bosch BCH3ALL21 Flexxo 21.6V Serie 4, BCH3ALL21/01
   • Bosch BHN2140L Move Lithium 21.6V
   • Bosch BHNL21PRO/01 Move ProfessionalCare 21.6V
   • Bosch BCH3K2301/01, BCH3K2301/03, BCH3K2301/04
   • Bosch BCH3P2300/01, BCH3P2300/03, BCH3P2300/04
   • Bosch BHN24L/01 Move Lithium 24Vmax, BHN24L/04
   • Bosch BBH3ALL23/04 Flexxo Gen2 23Vmax Serie 4
   • VACTechPro V15, Xiaomi Vacuum Cleaner G20, JONR ED12, Stanew ST-609, Rowenta X-Pert 3.60 RH6921WO, RH6933WO.
2. ഉപകരണത്തിലേക്ക് കണക്റ്റുചെയ്യുക: Insert the DC output connector of the KFD adapter firmly into the charging port of your vacuum cleaner.
3. പവർ ഔട്ട്ലെറ്റിൽ പ്ലഗ് ഇൻ ചെയ്യുക: Insert the European plug of the adapter into a standard AC 100-240V wall outlet.

ചിത്രം 3.1: ഉദാamples of connecting the KFD power adapter to different cordless vacuum cleaner models for charging.

4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

Once connected, the adapter will begin charging your device. Most devices will have an indicator light to show charging status (e.g., red for charging, green for fully charged). Refer to your vacuum cleaner's manual for specific charging indicators.

• Ensure the adapter is placed in a well-ventilated area during charging to prevent overheating.
• Do not cover the adapter while it is in use.
• ദീർഘനേരം ഉപയോഗിക്കാത്തപ്പോൾ പവർ ഔട്ട്‌ലെറ്റിൽ നിന്ന് അഡാപ്റ്റർ വിച്ഛേദിക്കുക.

5. പരിപാലനവും പരിചരണവും

Proper maintenance ensures the longevity and safe operation of your KFD power adapter.

• വൃത്തിയാക്കൽ: Use a dry, soft cloth to clean the adapter. Do not use liquid cleaners or sprays.
• സംഭരണം: ഉപയോഗത്തിലില്ലാത്തപ്പോൾ നേരിട്ട് സൂര്യപ്രകാശവും ഈർപ്പവും ഏൽക്കാത്ത തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് അഡാപ്റ്റർ സൂക്ഷിക്കുക. കേബിളിന് കേടുപാടുകൾ സംഭവിക്കാതിരിക്കാൻ കേബിൾ മുറുകെ ചുരുട്ടുന്നത് ഒഴിവാക്കുക.
• കൈകാര്യം ചെയ്യൽ: Do not drop, disassemble, or attempt to repair the adapter yourself. This can void the warranty and pose safety risks.
• കേബിൾ കെയർ: Regularly inspect the cable for any signs of damage, fraying, or exposed wires. If damage is found, discontinue use immediately and replace the adapter.

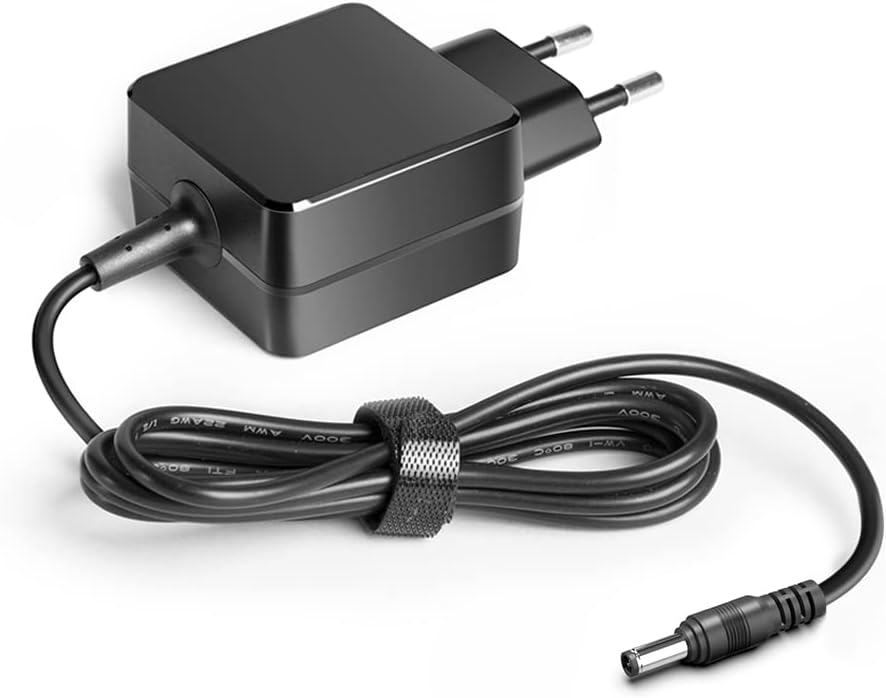

Figure 5.1: The KFD power adapter with its cable neatly coiled, demonstrating proper storage to prevent damage.

6. പ്രശ്‌നപരിഹാരം

If you encounter issues with your KFD power adapter, refer to the following common problems and solutions:

If the issue persists after trying these solutions, please contact KFD customer support for assistance.

7 സ്പെസിഫിക്കേഷനുകൾ

Figure 7.1: The compact size and weight of the KFD power adapter, highlighting its portability.

8. വാറൻ്റിയും പിന്തുണയും

KFD products are manufactured to high standards and undergo rigorous testing to ensure quality and reliability.

• വാറൻ്റി: ഈ ഉൽപ്പന്നത്തിന് 3 വർഷത്തെ വാറണ്ടിയുണ്ട്. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങിയതിന്റെ തെളിവ് സൂക്ഷിക്കുക.
• ഉപഭോക്തൃ പിന്തുണ: For any questions, technical assistance, or warranty inquiries, please contact KFD customer support. Refer to the product packaging or the seller's information for contact details.
• ഉൾപ്പെടുത്തിയ ഘടകങ്ങൾ: The package includes one KFD charger with a European plug and one user manual.

Figure 8.1: The 3-year warranty and CE certification for the KFD power adapter, indicating compliance with European safety standards.
