ENDORFY Signum 300 Air ATX PC Case Instruction Manual

1. ആമുഖം

Thank you for choosing the ENDORFY Signum 300 Air ATX PC Case. This manual provides essential information for the proper assembly, operation, and maintenance of your new PC case. Please read these instructions carefully before beginning the installation process to ensure optimal performance and longevity of your system.

പ്രധാന സവിശേഷതകൾ:

• ഒപ്റ്റിമൈസ് ചെയ്ത വായുപ്രവാഹം: Features a mesh front panel and support for up to eight fans, including four pre-installed ENDORFY Stratus 120 PWM fans, ensuring efficient cooling.
• പൊടി സംരക്ഷണം: Equipped with removable magnetic dust filters for easy cleaning and protection against dust accumulation.
• ടെമ്പർഡ് ഗ്ലാസ് സൈഡ് പാനൽ: A durable tempered glass side panel provides a clear view നിങ്ങളുടെ ആന്തരിക ഘടകങ്ങളുടെ.
• വിശാലമായ ഇൻ്റീരിയർ: Accommodates GPUs up to 325mm in length, CPU coolers up to 161mm in height, and liquid cooling radiators up to 360mm (front) or 240mm (top).
• സംഭരണ ​​ഓപ്ഷനുകൾ: Supports two 3.5-inch hard drives and up to four 2.5-inch drives.

2. പാക്കേജ് ഉള്ളടക്കം

പാക്കേജിൽ എല്ലാ ഘടകങ്ങളും ഉണ്ടെന്ന് ദയവായി പരിശോധിക്കുക:

• ENDORFY Signum 300 Air PC Case
• 4x ENDORFY Stratus 120 PWM Fans (pre-installed)
• ആക്സസറി ബോക്സ് (സ്ക്രൂകൾ, കേബിൾ ടൈകൾ, സ്റ്റാൻഡ്ഓഫുകൾ മുതലായവ)
• ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)

ചിത്രം 2.1: പൊട്ടിത്തെറിച്ചു view showing all components included with the ENDORFY Signum 300 Air case, including the chassis, panels, fans, and accessory box.

3. ഘടകം ഓവർview

Familiarize yourself with the various parts of your ENDORFY Signum 300 Air PC case.

ചിത്രം 3.1: മൊത്തത്തിൽ view of the ENDORFY Signum 300 Air PC case, showcasing the mesh front panel and tempered glass side panel.

ചിത്രം 3.2: ഫ്രണ്ട് view of the case, highlighting the hexagonal mesh design for optimal airflow.

ചിത്രം 3.3: Close-up of the top I/O panel, featuring USB 3.0 ports, audio jacks, and power/reset buttons.

4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

4.1. തയ്യാറാക്കൽ

• വൃത്തിയുള്ളതും നല്ല വെളിച്ചമുള്ളതുമായ ഒരു ജോലിസ്ഥലം ഉണ്ടെന്ന് ഉറപ്പാക്കുക.
• Gather necessary tools: Phillips head screwdriver, cable ties (some included).
• ഘടകങ്ങൾ കൈകാര്യം ചെയ്യുന്നതിന് മുമ്പ് ഒരു നിലത്തുകിടക്കുന്ന ലോഹ വസ്തുവിൽ സ്പർശിച്ചുകൊണ്ട് സ്റ്റാറ്റിക് വൈദ്യുതി ഡിസ്ചാർജ് ചെയ്യുക.

4.2. കേസ് തുറക്കൽ

1. കേസ് ഒരു പരന്നതും സ്ഥിരതയുള്ളതുമായ പ്രതലത്തിൽ വയ്ക്കുക.
2. Carefully remove the four thumb screws securing the tempered glass side panel.
3. Gently lift and remove the tempered glass panel, setting it aside on a soft, non-abrasive surface to prevent scratches.
4. Remove the solid metal side panel by unscrewing its two thumb screws and sliding it backward.

4.3. മദർബോർഡ് ഇൻസ്റ്റാളേഷൻ

• കേസിന്റെ പിൻഭാഗത്ത് I/O ഷീൽഡ് സ്ഥാപിക്കുക.
• Align your motherboard with the pre-installed standoffs. Ensure the motherboard type (Mini ATX, ATX) is compatible.
• ആക്സസറി ബോക്സിൽ നിന്നുള്ള ഉചിതമായ സ്ക്രൂകൾ ഉപയോഗിച്ച് മദർബോർഡ് സുരക്ഷിതമാക്കുക.

4.4. പവർ സപ്ലൈ യൂണിറ്റ് (പി‌എസ്‌യു) ഇൻസ്റ്റാളേഷൻ

• Position the PSU in the dedicated compartment at the bottom rear of the case.
• Ensure the PSU fan faces downwards (if there's a filtered vent) or upwards, depending on your cooling preference.
• ആക്സസറി ബോക്സിൽ നിന്നുള്ള സ്ക്രൂകൾ ഉപയോഗിച്ച് PSU സുരക്ഷിതമാക്കുക.

4.5. സ്റ്റോറേജ് ഡ്രൈവ് ഇൻസ്റ്റാളേഷൻ

The case supports both 3.5-inch HDDs and 2.5-inch SSDs.

• 3.5 ഇഞ്ച് HDD-കൾ: Install into the drive cage located beneath the PSU shroud. Slide the drive into the tray and secure it.
• 2.5-inch SSDs: Mount SSDs to the dedicated brackets behind the motherboard tray or on top of the PSU shroud. Secure with screws.

4.6. ഗ്രാഫിക്സ് കാർഡ് (GPU) ഇൻസ്റ്റലേഷൻ

• കേസിന്റെ പിൻഭാഗത്ത് നിന്ന് ആവശ്യമായ PCIe സ്ലോട്ട് കവറുകൾ നീക്കം ചെയ്യുക.
• മദർബോർഡിലെ ഉചിതമായ PCIe സ്ലോട്ടിൽ നിങ്ങളുടെ GPU ചേർക്കുക.
• Secure the GPU with screws. The case supports GPUs up to 325mm in length.

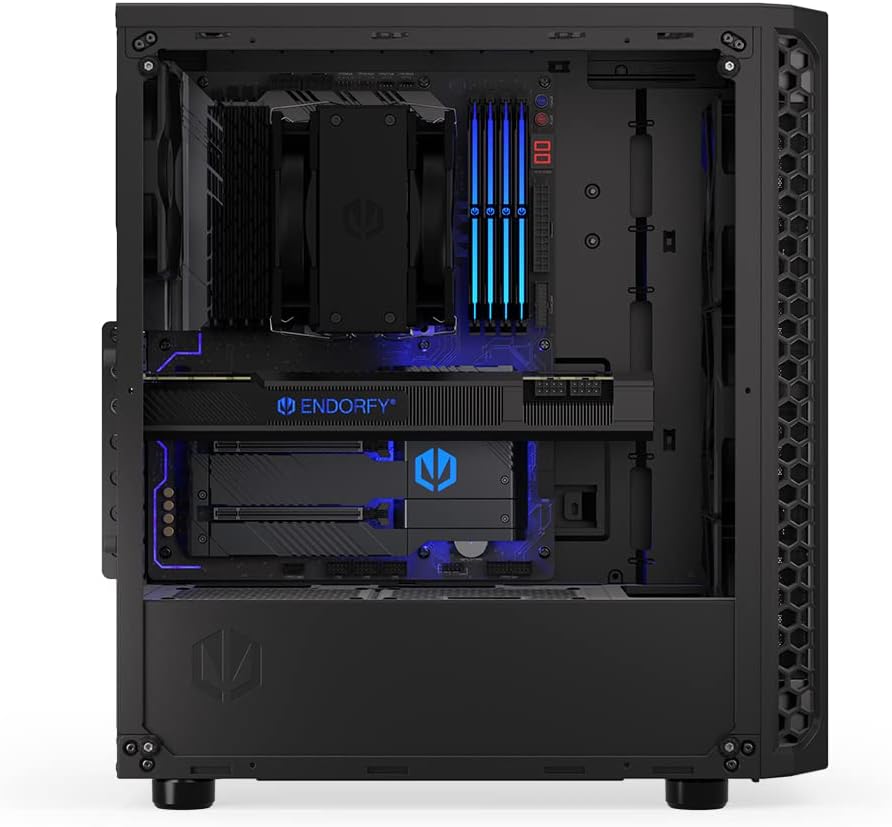

ചിത്രം 4.1: ആന്തരികം view ചിത്രീകരിക്കുന്നത് ample space for installing a long graphics processing unit (GPU).

4.7. Fan and Cooling Installation

The Signum 300 Air comes with four pre-installed Stratus 120 PWM fans. Additional fans or liquid cooling radiators can be installed.

• മുൻഭാഗം: Supports up to 3x 120mm or 2x 140mm fans, or a 240/360mm radiator.
• മുകളിൽ: 2x 120mm അല്ലെങ്കിൽ 2x 140mm ഫാനുകൾ അല്ലെങ്കിൽ 240mm റേഡിയേറ്റർ വരെ പിന്തുണയ്ക്കുന്നു.
• പിൻഭാഗം: Supports 1x 120mm fan (one pre-installed).

ചിത്രം 4.2: Illustration of the pre-installed fans and potential locations for additional cooling components within the case.

4.8. കേബിൾ മാനേജ്മെന്റ്

കേബിളുകൾ റൂട്ട് ചെയ്യുന്നതിനും സുരക്ഷിതമാക്കുന്നതിനും മദർബോർഡ് ട്രേയുടെ പിന്നിലുള്ള കട്ടൗട്ടുകളും ടൈ-ഡൗൺ പോയിന്റുകളും ഉപയോഗിക്കുക. ഇത് വായുപ്രവാഹവും സൗന്ദര്യശാസ്ത്രവും മെച്ചപ്പെടുത്തുന്നു.

ചിത്രം 4.3: View from the rear side, demonstrating the space and routing options for effective cable management.

5. ഓപ്പറേഷൻ

5.1. പവർ ചെയ്യുന്നു

Once all components are installed and cables are connected, press the power button on the top I/O panel to start your system.

5.2. Airflow Considerations

The Signum 300 Air is designed for optimal airflow. Ensure that the front mesh panel is unobstructed to allow for maximum air intake. The pre-installed PWM fans adjust their speed based on system temperature, providing a balance between cooling performance and noise levels.

ചിത്രം 5.1: Visual representation of the optimal airflow design, illustrating how air moves through the case for efficient cooling.

6. പരിപാലനം

6.1. പൊടി ഫിൽറ്റർ വൃത്തിയാക്കൽ

The Signum 300 Air features removable magnetic dust filters on the top, front, and bottom. Regular cleaning is crucial for maintaining optimal airflow and preventing dust buildup inside your PC.

1. Gently pull off the magnetic dust filters.
2. Clean the filters using a soft brush, vacuum cleaner, or by rinsing them with water. Ensure they are completely dry before reattaching.
3. Reattach the filters to their respective positions.

6.2 ജനറൽ ക്ലീനിംഗ്

• ഒരു സോഫ്റ്റ് ഉപയോഗിക്കുക, ഡിamp cloth to wipe down the exterior surfaces of the case. Avoid harsh chemicals.
• ടെമ്പർഡ് ഗ്ലാസ് പാനലിൽ, വരകൾ ഒഴിവാക്കാൻ ഒരു ഗ്ലാസ് ക്ലീനറും മൈക്രോ ഫൈബർ തുണിയും ഉപയോഗിക്കുക.
• Periodically use compressed air to clear dust from internal components and fan blades.

7. പ്രശ്‌നപരിഹാരം

7.1. No Power After Assembly

• Check all power connections: PSU to wall outlet, PSU to motherboard (24-pin and CPU 8-pin), and GPU power cables.
• Ensure the front panel power switch cable is correctly connected to the motherboard's front panel header.
• PSU സ്വിച്ച് 'ഓൺ' സ്ഥാനത്താണോ എന്ന് പരിശോധിക്കുക.

7.2. അമിതമായ ശബ്ദം

• Identify the source of the noise (fans, HDD, etc.).
• Ensure all fans are securely mounted and free from cable obstructions.
• Check if fan speeds are set appropriately in your motherboard's BIOS/UEFI or operating system software.

7.3. ഘടകങ്ങൾ അമിതമായി ചൂടാക്കൽ

• Verify that all case fans are spinning and oriented correctly for optimal airflow (intake at front, exhaust at rear/top).
• അടഞ്ഞുപോയ പൊടി ഫിൽട്ടറുകൾ വൃത്തിയാക്കുക.
• സിപിയു കൂളറും ജിപിയു ഫാനുകളും ശരിയായി പ്രവർത്തിക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.

8 സ്പെസിഫിക്കേഷനുകൾ

9. വാറൻ്റിയും പിന്തുണയും

9.1. വാറൻ്റി വിവരങ്ങൾ

ENDORFY products are manufactured to high-quality standards. For specific warranty terms and conditions, please refer to the warranty card included with your product or visit the official ENDORFY webസൈറ്റ്. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങലിന്റെ തെളിവ് സൂക്ഷിക്കുക.

9.2. സാങ്കേതിക പിന്തുണ

If you encounter any issues or have questions regarding your ENDORFY Signum 300 Air PC case, please contact ENDORFY customer support through their official website. Provide your product model number (EY2A005) and a detailed description of the issue for efficient assistance.
