Airdog X8 Home Air Purifier Instruction Manual

1. ഉൽപ്പന്നം കഴിഞ്ഞുview

The Airdog X8 is an advanced home air purifier designed to provide superior air quality in large spaces. Utilizing patented TPA (Two-Pole Active) filtration technology, it effectively removes harmful airborne particles, allergens, and odors. Unlike traditional HEPA filters, the TPA filter is washable and reusable, offering a sustainable and cost-effective solution for clean air.

പ്രധാന സവിശേഷതകൾ:

• TPA Filtration Technology: Captures 99.9% of particles as small as 0.0146 microns, including dust, pollen, pet dander, mold spores, and odors.
• Washable & Reusable Filter: Eliminates the need for costly filter replacements, reducing waste and long-term expenses.
• വലിയ മുറി കവറേജ്: Purifies up to 1500 sq ft (140m²) twice per hour, or 500 sq ft (46m²) six times per hour (CADR: 500 CFM / 850m³/h).
• Integrated Air Quality Detector: Detachable sensor monitors HCHO (Formaldehyde), AQI (Air Quality Index), temperature, and humidity.
• ശാന്തമായ പ്രവർത്തനം: Operates at a noise level as low as 39dB in sleep mode.
• സ്മാർട്ട് നിയന്ത്രണം: Features 5 purification speeds, 2 modes (Auto, Sleep), and APP control for remote management.

Figure 1: The Airdog X8 features a 5-layer purification system, including a pre-filter, wire frame, ionic field, collecting plate, and catalyst filter, to capture particles as small as 0.0146 microns.

Figure 2: The Airdog X8 provides total home coverage, purifying large spaces efficiently.

2 സുരക്ഷാ വിവരങ്ങൾ

• വൃത്തിയാക്കുന്നതിനോ അറ്റകുറ്റപ്പണികൾ നടത്തുന്നതിനോ മുമ്പായി എപ്പോഴും യൂണിറ്റ് അൺപ്ലഗ് ചെയ്യുക.
• കേടായ ചരടോ പ്ലഗോ ഉപയോഗിച്ച് യൂണിറ്റ് പ്രവർത്തിപ്പിക്കരുത്.
• Keep the unit away from water or moist environments.
• യൂണിറ്റിന് ചുറ്റും ശരിയായ വായുസഞ്ചാരം ഉറപ്പാക്കുക; എയർ ഇൻലെറ്റുകളോ ഔട്ട്‌ലെറ്റുകളോ തടയരുത്.
• കുട്ടികൾക്കും വളർത്തുമൃഗങ്ങൾക്കും ലഭ്യമാകാതെ സൂക്ഷിക്കുക.
• Do not insert foreign objects into the unit.

3. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

പാക്കേജ് ഉള്ളടക്കം:

• Airdog X8 Air Purifier Unit
• Collecting Plate
• വയർ ഫ്രെയിം
• കാറ്റലറ്റിക് ഫിൽട്ടർ
• Primary Filters (2)
• പവർ കോർഡ്
• ഉപയോക്തൃ മാനുവൽ

ഇൻസ്റ്റലേഷൻ ഘട്ടങ്ങൾ:

1. യൂണിറ്റ് അതിന്റെ പാക്കേജിംഗിൽ നിന്ന് ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക.
2. Open the back cover of the unit.
3. Remove the foam packaging from inside the unit.
4. Insert the Collecting Plate into the machine with the arrow pointing upwards.
5. Install the Wire Frame into the designated card slot.
6. പിൻ കവർ സുരക്ഷിതമായി അടയ്ക്കുക.
7. അനുയോജ്യമായ ഒരു ഇലക്ട്രിക്കൽ ഔട്ട്ലെറ്റിലേക്ക് പവർ കോർഡ് പ്ലഗ് ചെയ്യുക.
8. യൂണിറ്റ് ഓണാക്കാൻ പവർ ബട്ടൺ അമർത്തുക.

Video 1: Airdog X8 Installation Steps. This video demonstrates the unboxing and initial setup of the Airdog X8 air purifier, including inserting the collecting plate and wire frame.

4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

The Airdog X8 offers intuitive controls and smart features for effortless air purification.

നിയന്ത്രണ പാനൽ:

The top panel features a digital display for AQI and control buttons for various settings.

Figure 3: The control panel allows one-touch purification, cycling through Auto, Sleep, and various fan speeds.

Modes and Fan Speeds:

• പവർ ഓൺ/ഓഫ്: Short press the right power button to turn on. Long press to turn off.
• യാന്ത്രിക മോഡ്: The unit automatically adjusts fan speed based on detected air quality. An 'A' indicator light will turn on.
• മാനുവൽ ഫാൻ വേഗത: Short press the power button to cycle through fan speeds (300, 500, 600, 700, 800 CFM).
• സ്ലീപ്പ് മോഡ്: Continue short pressing the power button to activate sleep mode. The moonlight indicator light will turn on, and the unit will operate at its quietest setting (39dB).
• ഡിസ്പ്ലേ നിയന്ത്രണം: Short press the left control button to manage screen display and brightness.

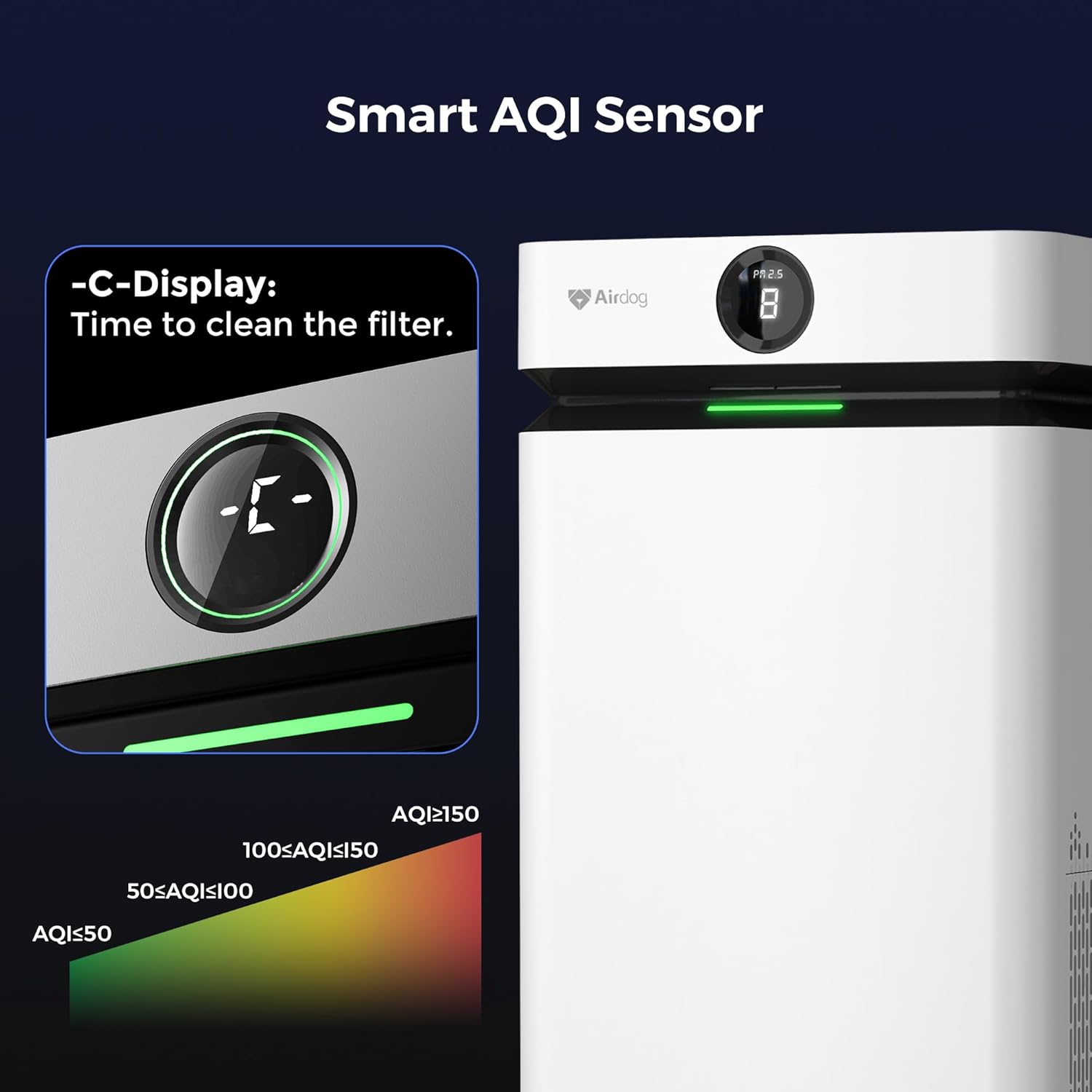

Figure 4: The Smart AQI Sensor provides real-time air quality readings, including PM2.5 levels, formaldehyde, temperature, and humidity.

APP നിയന്ത്രണം:

Download the Airdog app to control your purifier remotely, monitor air quality, and set schedules from your smartphone.

Figure 5: Manage your Airdog X8 settings and monitor air quality from anywhere using the dedicated smartphone application.

5. പരിപാലനവും ശുചീകരണവും

Regular cleaning of the Airdog X8's washable filters is crucial for maintaining optimal performance and ensuring long-term efficiency. The unit features a cleaning reminder that displays "CLEAN" on the digital screen when maintenance is due.

വൃത്തിയാക്കൽ നടപടിക്രമം:

1. പവർ ഓഫ് & അൺപ്ലഗ്: Always turn off and unplug the air purifier before cleaning.
2. ഫിൽട്ടറുകൾ നീക്കം ചെയ്യുക:
   • Open the back cover and carefully pull out the Collecting Plate and Wire Frame.
   • Open the top cover and remove the Catalytic Filter.
   • Open the air inlet panels on both sides and remove the Primary Filters.
   • Remove the Ionic Rubber Housing from inside the unit.
3. Clean Collecting Plate & Primary Filters: Rinse with clean water or a neutral detergent. Ensure they are fully dry (over 24 hours) before reinstallation.
4. വയർ ഫ്രെയിം വൃത്തിയാക്കുക: Wipe the wires with a dry cloth or paper towel. Do not use wet items.
5. Clean Ionic Rubber Housing: Rinse with water and dry completely.
6. Clean Catalytic Filter: This filter should NOT be washed with water. Expose it to direct sunlight for 4-5 hours to regenerate its odor-removing properties.
7. Clean Unit Interior/Exterior: Use a wet towel to wipe the back cover, air inlet panels, and the inner part of the machine if needed.
8. വീണ്ടും കൂട്ടിച്ചേർക്കുക: Once all components are clean and completely dry, reassemble them in reverse order of removal. Ensure the Collecting Plate is inserted with the arrow pointing up.

Figure 6: The washable filter design allows for easy cleaning, as shown in this before and after comparison.

Video 2: Airdog X8 Machine Cleaning Tutorial. This video provides a step-by-step guide on how to properly clean the various components of your Airdog X8 air purifier.

Video 3: Airdog Fast Drying Collecting Plates Intro. This video highlights the design of the collecting plates, which allows for quick drying after cleaning.

6. പ്രശ്‌നപരിഹാരം

If you encounter any issues with your Airdog X8, please refer to the following common troubleshooting steps:

• യൂണിറ്റ് ഓണാക്കുന്നില്ല: Ensure the power cord is securely plugged into both the unit and the wall outlet. Check if the power button is pressed correctly.
• Reduced Airflow/Purification: Check if filters are dirty and require cleaning. Ensure no obstructions are blocking the air inlets or outlets.
• Unusual Noises (e.g., crackling, sizzling): This can sometimes occur due to dust accumulation on the wire frame or collecting plates. Clean these components thoroughly as per the maintenance instructions. If the noise persists after cleaning, contact customer support.
• അസുഖകരമായ ദുർഗന്ധം: The catalytic filter may need regeneration. Expose it to direct sunlight for 4-5 hours. Ensure all washable components are completely dry before reassembly.
• AQI Readings Seem Incorrect: Ensure the detachable air quality detector is clean and properly inserted. Allow the unit some time to stabilize readings after initial power-on or relocation.
• ആപ്പ് കണക്റ്റിവിറ്റി പ്രശ്നങ്ങൾ: Ensure your Wi-Fi network is stable and the unit is within range. Follow the app's instructions for re-pairing if necessary.

For further assistance, please contact Airdog customer support.

7 സ്പെസിഫിക്കേഷനുകൾ

Figure 7: Physical dimensions of the Airdog X8 air purifier.

8. വാറൻ്റിയും പിന്തുണയും

വാറൻ്റി വിവരങ്ങൾ:

The Airdog X8 comes with a 1-year manufacturer's warranty covering defects in materials and workmanship. For specific terms and conditions, please refer to the warranty card included with your product or contact Airdog customer support.

ഉപഭോക്തൃ പിന്തുണ:

For any questions, technical assistance, or warranty claims, please contact Airdog customer support. Support is available to assist you with product inquiries and troubleshooting.

• ഓൺലൈൻ പിന്തുണ: Visit the official Airdog webപതിവുചോദ്യങ്ങൾക്കും പിന്തുണാ ഉറവിടങ്ങൾക്കുമുള്ള സൈറ്റ്.
• ഇമെയിൽ പിന്തുണ: Refer to your product packaging or the Airdog webബന്ധപ്പെടാനുള്ള ഇമെയിലിനുള്ള സൈറ്റ്.
• ഫോൺ പിന്തുണ: Refer to your product packaging or the Airdog webബന്ധപ്പെടാനുള്ള ഫോൺ നമ്പറിനുള്ള സൈറ്റ്.
