HUNSN RJ05f Mini Firewall Appliance User Manual

1. ആമുഖം

This user manual provides comprehensive instructions for the installation, operation, and maintenance of your HUNSN RJ05f Mini Firewall Appliance. Please read this manual thoroughly before using the device to ensure proper functionality and to prevent damage. Keep this manual for future reference.

2 സുരക്ഷാ വിവരങ്ങൾ

• വൈദ്യുതി വിതരണം വോളിയം ഉറപ്പാക്കുകtage matches the device's requirements (12V/5A).
• ഉപകരണത്തിൽ ഈർപ്പം, തീവ്രമായ താപനില, നേരിട്ടുള്ള സൂര്യപ്രകാശം എന്നിവ ഏൽക്കരുത്.
• Avoid blocking ventilation openings to prevent overheating. This device is fanless, but proper airflow is still recommended.
• ഉപകരണം സ്വയം തുറക്കാനോ നന്നാക്കാനോ ശ്രമിക്കരുത്. എല്ലാ സേവനങ്ങളും യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥരെ ഏൽപ്പിക്കുക.
• നൽകിയിരിക്കുന്ന പവർ അഡാപ്റ്ററും കേബിളുകളും മാത്രം ഉപയോഗിക്കുക.

3. പാക്കേജ് ഉള്ളടക്കം

പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• HUNSN RJ05f Mini Firewall Appliance
• പവർ അഡാപ്റ്റർ (12V/5A)
• പവർ കോർഡ്
• വാറൻ്റി കാർഡ്

4. ഉൽപ്പന്നം കഴിഞ്ഞുview

4.1 ഫ്രണ്ട് പാനൽ

The front panel features essential connectivity and control options:

• ഡിപി (ഡിസ്പ്ലേ പോർട്ട്): ഒരു ഡിസ്പ്ലേയിലേക്ക് ബന്ധിപ്പിക്കുന്നതിന്.
• പവർ ബട്ടൺ: ഉപകരണം ഓൺ അല്ലെങ്കിൽ ഓഫ് ചെയ്യാൻ.
• എച്ച്ഡിഎംഐ: ഒരു ഡിസ്പ്ലേയിലേക്ക് ബന്ധിപ്പിക്കുന്നതിന്.
• USB 3.0 പോർട്ടുകൾ (x2): For high-speed peripheral connections.

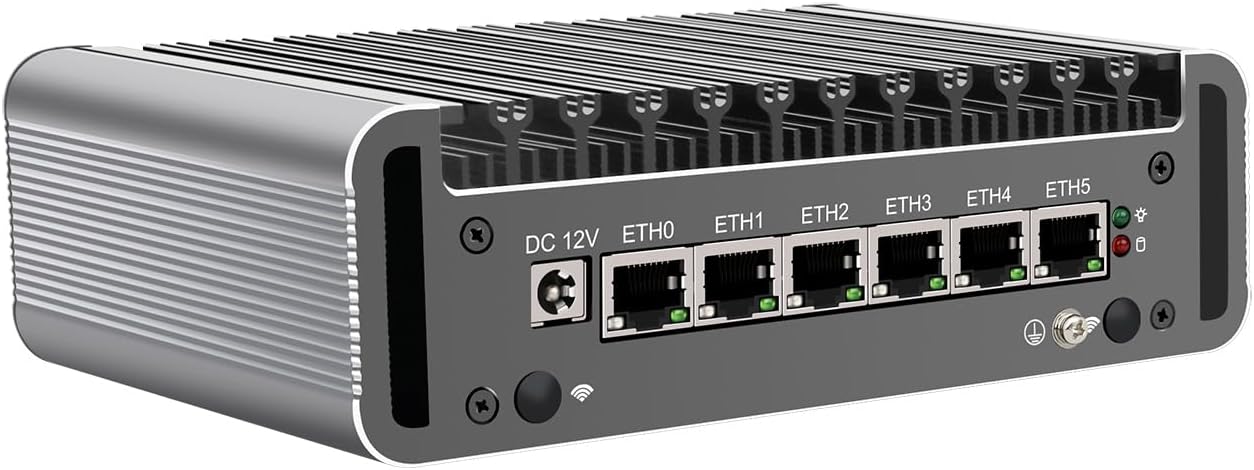

4.2 പിൻ പാനൽ

The rear panel provides network and additional peripheral connections:

• ഡിസി 12 വി: പവർ ഇൻപുട്ട് ജാക്ക്.
• ETH0 - ETH5 (x6): Intel 2.5GbE I226-V LAN ports for network connections.
• USB 2.0 പോർട്ടുകൾ (x2): സ്റ്റാൻഡേർഡ് പെരിഫറൽ കണക്ഷനുകൾക്ക്.

4.3 പൊതുവായത് View

ഒരു ജനറൽ view of the appliance highlights its compact, fanless design, which ensures silent operation and efficient heat dissipation through its aluminum chassis.

5 സ്പെസിഫിക്കേഷനുകൾ

6. സജ്ജീകരണം

6.1 Hardware Installation (Optional)

The RJ05f may require installation of RAM, M.2 NVMe SSD, 2.5-inch SATA SSD/HDD, or a Mini PCIe WiFi/4G module. Follow these general steps:

1. ഉപകരണം തയ്യാറാക്കുക: Disconnect the power adapter. Place the device on a clean, static-free surface.
2. ചേസിസ് തുറക്കുക: Carefully remove the screws securing the bottom cover.
3. ഘടകങ്ങൾ ഇൻസ്റ്റാൾ ചെയ്യുക:
   • റാം: Insert DDR4 SODIMM modules into the slots until they click into place.
   • M.2 NVMe SSD: Insert the M.2 SSD into its slot and secure it with the provided screw.
   • 2.5-ഇഞ്ച് SATA SSD/HDD: Mount the drive into the designated bay and connect the SATA data and power cables.
   • Mini PCIe Module: Insert the WiFi/4G module into the Mini PCIe slot and connect any necessary antenna cables. If installing a 4G module, insert the SIM card into the SIM slot.
4. ചേസിസ് അടയ്ക്കുക: Replace the bottom cover and secure it with the screws.

6.2 പെരിഫറലുകൾ ബന്ധിപ്പിക്കുന്നു

• ഡിസ്പ്ലേ: Connect a monitor to the DP or HDMI port.
• കീബോർഡ്/മൗസ്: Connect USB keyboard and mouse to the USB ports.
• നെറ്റ്‌വർക്ക്: Connect Ethernet cables from your modem/router and to your internal network devices to the 2.5GbE LAN ports (ETH0-ETH5).
• ശക്തി: Connect the power adapter to the DC 12V input and plug it into a power outlet.

6.3 പവർ ചെയ്യുന്നു

Press the power button on the front panel to turn on the device. The power indicator light will illuminate.

7. ഓപ്പറേറ്റിംഗ് സിസ്റ്റം ഇൻസ്റ്റലേഷൻ

The HUNSN RJ05f does not come with a pre-installed operating system. You will need to install a compatible OS such as pfSense Plus, OPNsense, a Linux distribution, or Windows OS (UEFI only).

1. Create Bootable Media: Prepare a USB drive with the desired operating system's installation image.
2. Access BIOS: Power on the device and repeatedly press the DEL or F2 key to enter the BIOS/UEFI setup.
3. ബൂട്ട് ഓർഡർ കോൺഫിഗർ ചെയ്യുക: In the BIOS/UEFI settings, navigate to the Boot menu and set the USB drive as the primary boot device. Save changes and exit.
4. OS ഇൻസ്റ്റാൾ ചെയ്യുക: The device will boot from the USB drive. Follow the on-screen instructions to install your chosen operating system.
5. പോസ്റ്റ്-ഇൻസ്റ്റലേഷൻ: After installation, remove the USB drive and restart the device. Configure your network settings and firewall rules according to your OS documentation.

8. അടിസ്ഥാന പ്രവർത്തനം

• പവർ ഓൺ/ഓഫ്: Press the front panel power button. For a controlled shutdown, use the operating system's shutdown function.
• BIOS ക്രമീകരണങ്ങൾ: To access BIOS settings, press DEL or F2 during startup. Here you can configure boot options, system time, and other hardware settings.
• Auto Power-On: The device supports auto power-on (default enabled) which can be configured in the BIOS.
• വേക്ക്-ഓൺ-ലാൻ (WoL): This feature allows the device to be powered on remotely via a network signal. Ensure WoL is enabled in the BIOS and configured in your operating system.

9. പരിപാലനം

• വൃത്തിയാക്കൽ: Use a soft, dry cloth to clean the exterior of the device. Do not use liquid cleaners or aerosols. Ensure the heat fins are free from dust accumulation to maintain optimal cooling performance.
• ഫേംവെയർ അപ്‌ഡേറ്റുകൾ: നിർമ്മാതാവിന്റെ website for BIOS/UEFI firmware updates. Follow the provided instructions carefully when performing updates.
• സോഫ്റ്റ്‌വെയർ അപ്‌ഡേറ്റുകൾ: Keep your operating system and installed software up to date to ensure security and performance.

10. പ്രശ്‌നപരിഹാരം

• ശക്തിയില്ല: Check the power adapter and power cord connections. Ensure the power outlet is functional.
• ഡിസ്പ്ലേ ഇല്ല: Verify that the monitor is connected correctly to the DP or HDMI port and is powered on. Try a different display cable or monitor.
• ഓപ്പറേറ്റിംഗ് സിസ്റ്റം ബൂട്ട് ചെയ്യുന്നില്ല: Check BIOS boot order settings. Ensure the installed OS is compatible and correctly installed.
• നെറ്റ്‌വർക്ക് കണക്റ്റിവിറ്റി പ്രശ്നങ്ങൾ: Verify Ethernet cable connections. Check network adapter drivers and configurations within your operating system.
• അമിത ചൂടാക്കൽ: Ensure the device is placed in a well-ventilated area and that the heat fins are not obstructed by dust or other objects.

11. വാറൻ്റിയും പിന്തുണയും

Your HUNSN RJ05f Mini Firewall Appliance comes with a warranty. Please refer to the included warranty card for details regarding coverage and duration. For technical support, product inquiries, or warranty claims, please contact your vendor or the manufacturer's official support channels. Keep your purchase receipt as proof of purchase.
