Vacmaster VK1323PFR 3-in-1 Wet/Dry/Shampoo വാക്വം ക്ലീനർ ഉപയോക്തൃ മാനുവൽ

ആമുഖം

The Vacmaster VK1323PFR is a versatile 3-in-1 multi-purpose vacuum cleaner designed for wet, dry, and shampoo cleaning tasks. With its powerful 1300W motor and 23-liter capacity, it is ideal for deep cleaning carpets, upholstery, car interiors, and for general wet and dry vacuuming around the home or workshop. This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your Vacmaster VK1323PFR.

Image: The Vacmaster VK1323PFR vacuum cleaner shown with its main unit and various attachments, highlighting its comprehensive cleaning capabilities.

ഉൽപ്പന്ന ഘടകങ്ങൾ

Familiarize yourself with all components included with your Vacmaster VK1323PFR before initial use.

Image: A detailed diagram illustrating the various parts and accessories of the Vacmaster VK1323PFR, each clearly numbered and labeled for easy identification.

1. Hose and Remote-Control Handle: Main hose with integrated controls for vacuum and detergent modes.
2. വിള്ളൽ ഉപകരണം: ഇടുങ്ങിയ ഇടങ്ങൾക്കും കോണുകൾക്കും.
3. റൗണ്ട് ബ്രഷ്: For dusting and delicate surfaces.
4. Multi-surface Floor Nozzle: For general dry vacuuming on various floor types.
5. Floor Brush/Squeegee Nozzle: For wet pick-up and hard floor cleaning.
6. വിപുലീകരണ വാൻ‌ഡ്: Extends reach for floor cleaning.
7. ഫോം വെറ്റ് ഫിൽറ്റർ: Used for wet vacuuming and shampooing.
8. പരവതാനി ശampoo Nozzle: Wide nozzle for cleaning carpets and large fabric areas.
9. ഹാൻഡ്‌ഹെൽഡ് Shampoo Nozzle: Smaller nozzle for upholstery, car seats, and stairs.
10. Carpet Cleaning Solution: Detergent for shampooing.
11. കളക്ഷൻ ബാഗ്: ഉണങ്ങിയ അവശിഷ്ട ശേഖരണത്തിനായി.
12. എക്‌സ്‌ഹോസ്റ്റ് ഫിൽട്ടർ: Filters air expelled from the vacuum.
13. Washable Cartridge Filter: Main filter for dry vacuuming.

സജ്ജമാക്കുക

Follow these steps for initial setup of your vacuum cleaner.

1. അസംബ്ലി

• എല്ലാ ഘടകങ്ങളും അൺപാക്ക് ചെയ്ത് ഒന്നും നഷ്ടപ്പെട്ടിട്ടില്ലെന്ന് ഉറപ്പാക്കുക.
• Attach the large rear wheels and front swivel casters to the main unit.
• Connect the hose to the suction inlet on the main unit.
• For floor cleaning, connect the extension wands to the hose, then attach the desired floor nozzle (Multi-surface or Floor Brush/Squeegee).

2. ഫിൽറ്റർ ഇൻസ്റ്റാളേഷൻ

• ഡ്രൈ വാക്വമിംഗിനായി: Ensure the washable cartridge filter (13) is securely installed over the motor cage inside the tank. A collection bag (11) can also be used for easier disposal of dry debris.
• For Wet Vacuuming/Shampooing: Remove the cartridge filter and collection bag. Install the foam wet filter (7) over the motor cage.

3. Filling the Detergent Tank (for Shampഓയിംഗ്)

• Locate the external detergent tank.
• Unscrew the cap and fill with the recommended carpet cleaning solution (10) mixed with water according to the solution's instructions. Do not overfill.
• Securely replace the cap.

Image: A user demonstrating the carpet cleaning function of the Vacmaster VK1323PFR, showing the machine in operation on a carpeted floor.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

1. പൊതു പ്രവർത്തനം

• പവർ കോർഡ് ഒരു ഗ്രൗണ്ടഡ് ഔട്ട്‌ലെറ്റിൽ സുരക്ഷിതമായി പ്ലഗ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
• Turn on the main power switch on the unit.
• Use the remote-control handle (1) to switch between modes.

ചിത്രം: ഒരു ക്ലോസ്-അപ്പ് view of the remote control handle, highlighting the buttons for "Vacuum Mode" and "Detergent Mode," along with an indicator light.

2. Wet Cleaning (Shampഓയിംഗ്)

• Ensure the foam wet filter (7) is installed and the detergent tank is filled.
• Attach either the carpet shampoo nozzle (8) or handheld shampoo nozzle (9) to the hose or extension wand.
• വാക്വം ഓണാക്കുക.
• Press the "Detergent Mode" button on the remote-control handle to spray cleaning solution.
• Move the nozzle slowly over the area to be cleaned, spraying solution and then vacuuming it up. Overlap passes slightly.
• For heavily soiled areas, you may need to make multiple passes or allow the solution to soak briefly before vacuuming.
• After cleaning, make several passes with only the vacuum mode activated to extract as much moisture as possible.
• Allow the cleaned area to dry completely before walking on it.

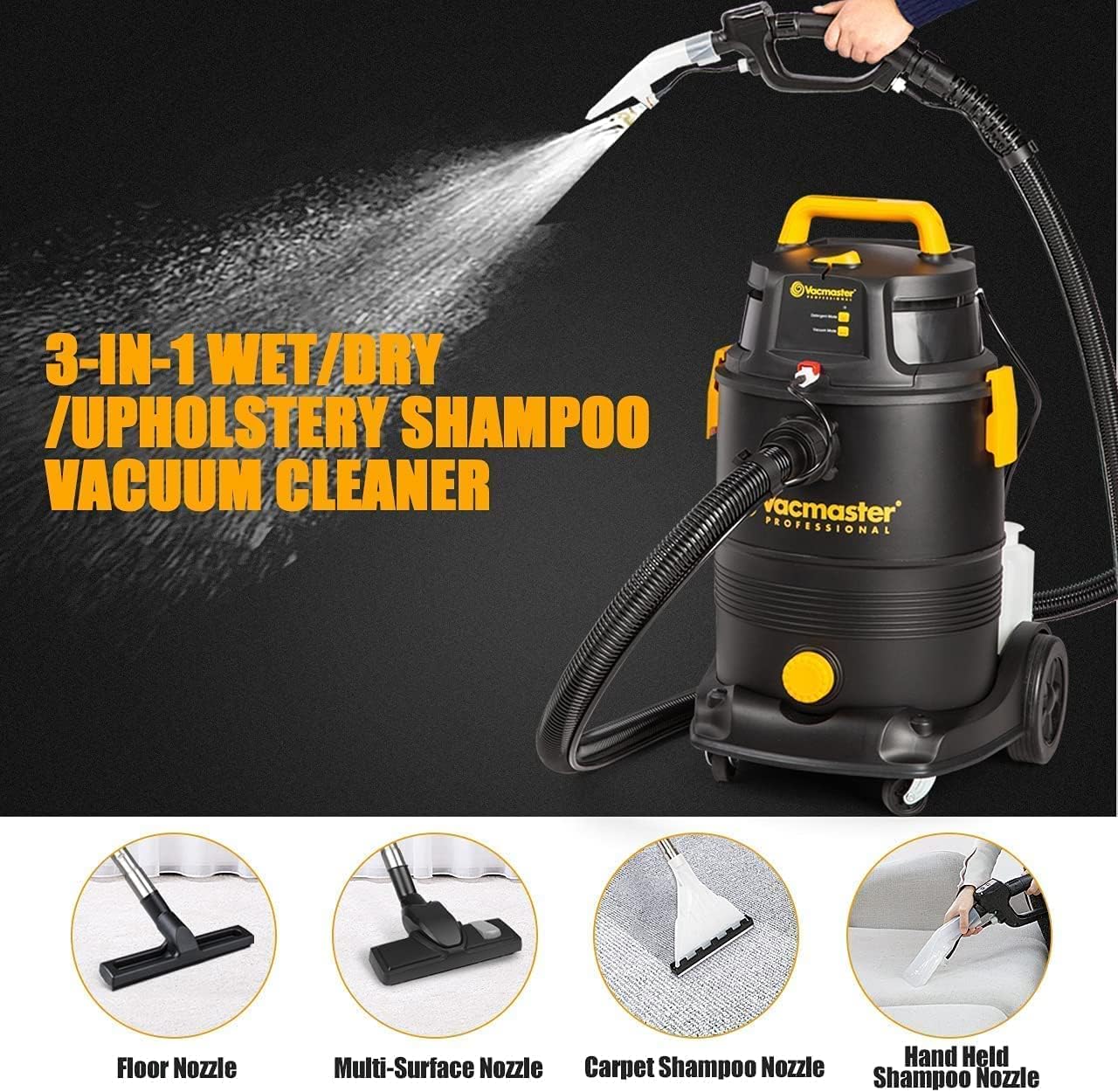

Image: The Vacmaster VK1323PFR in action, illustrating its capability for wet, dry, and upholstery shampoo cleaning with different nozzles.

3. ഡ്രൈ വാക്വമിംഗ്

• Ensure the washable cartridge filter (13) is installed. A collection bag (11) is recommended for dry debris.
• Attach the multi-surface floor nozzle (4), crevice tool (2), or round brush (3) as needed.
• Turn on the vacuum and ensure "Vacuum Mode" is selected on the remote handle.
• Proceed with vacuuming as normal.

4. Wet Vacuuming (Liquid Pick-up)

• Ensure the foam wet filter (7) is installed and the cartridge filter/collection bag are removed.
• Attach the floor brush/squeegee nozzle (5) or other appropriate wet pick-up tool.
• Turn on the vacuum and ensure "Vacuum Mode" is selected.
• Vacuum up liquids. The float mechanism will automatically shut off suction when the tank is full.
• Immediately empty the tank after wet vacuuming.

Image: A collage demonstrating the diverse applications of the Vacmaster VK1323PFR, including car detailing, picking up wet or dry debris, and cleaning carpets and upholstery.

മെയിൻ്റനൻസ്

പതിവ് അറ്റകുറ്റപ്പണികൾ മികച്ച പ്രകടനം ഉറപ്പാക്കുകയും നിങ്ങളുടെ വാക്വം ക്ലീനറിന്റെ ആയുസ്സ് വർദ്ധിപ്പിക്കുകയും ചെയ്യുന്നു.

1. Emptying and Cleaning the Tank

• വാക്വം ക്ലീനർ ശൂന്യമാക്കുന്നതിനോ വൃത്തിയാക്കുന്നതിനോ മുമ്പ് എല്ലായ്പ്പോഴും അത് അൺപ്ലഗ് ചെയ്യുക.
• For dry debris, remove the power head and lift out the collection bag (11) or empty the tank directly.
• For wet debris or dirty solution, detach the hose and use the drain port at the bottom of the tank to empty liquids.
• Rinse the inside of the tank thoroughly with water after each wet use.
• Allow the tank to air dry completely before storing or switching to dry vacuuming.

Image: The Vacmaster VK1323PFR demonstrating its easy drainage feature, with water flowing out from the bottom of the tank into a floor drain.

2. ഫിൽട്ടർ കെയർ

• Washable Cartridge Filter (13): For dry use, tap off loose dirt. If heavily soiled, rinse under running water. Allow to air dry completely (24-48 hours) before reinstallation. Do not use a dryer.
• Foam Wet Filter (7): After wet use, rinse thoroughly with water and allow to air dry completely.
• Exhaust Filter (12): Check periodically and replace if visibly dirty or if suction power decreases significantly.

3. Accessory Cleaning

• Rinse all nozzles, wands, and the hose with clean water after wet cleaning.
• Ensure all accessories are dry before storing.

ട്രബിൾഷൂട്ടിംഗ്

സ്പെസിഫിക്കേഷനുകൾ

വാറൻ്റിയും പിന്തുണയും

For warranty information, technical support, or to purchase replacement parts and accessories, please refer to the official Vacmaster webസൈറ്റിൽ ബന്ധപ്പെടുകയോ അവരുടെ ഉപഭോക്തൃ സേവന വിഭാഗവുമായി ബന്ധപ്പെടുകയോ ചെയ്യുക. വാറന്റി ക്ലെയിമുകൾക്കുള്ള വാങ്ങലിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.

Note: The product comes with a user manual (possibly not in German), which contains detailed warranty terms and contact information.

പ്രധാനപ്പെട്ട സുരക്ഷാ വിവരങ്ങൾ

ഈ ഉപകരണം ഉപയോഗിക്കുന്നതിന് മുമ്പ് എല്ലാ സുരക്ഷാ മുന്നറിയിപ്പുകളും നിർദ്ദേശങ്ങളും എപ്പോഴും വായിച്ച് മനസ്സിലാക്കുക. മുന്നറിയിപ്പുകളും നിർദ്ദേശങ്ങളും പാലിക്കുന്നതിൽ പരാജയപ്പെടുന്നത് വൈദ്യുതാഘാതം, തീപിടുത്തം, കൂടാതെ/അല്ലെങ്കിൽ ഗുരുതരമായ പരിക്കുകൾക്ക് കാരണമായേക്കാം.

• പ്ലഗ് ഇൻ ചെയ്യുമ്പോൾ ഉപകരണം ശ്രദ്ധിക്കാതെ വിടരുത്. ഉപയോഗത്തിലില്ലാത്തപ്പോഴും സർവീസ് ചെയ്യുന്നതിന് മുമ്പും ഔട്ട്‌ലെറ്റിൽ നിന്ന് അൺപ്ലഗ് ചെയ്യുക.
• കേടായ ചരട് അല്ലെങ്കിൽ പ്ലഗ് ഉപയോഗിച്ച് ഉപയോഗിക്കരുത്. ഉപകരണം പ്രവർത്തിക്കുന്നില്ലെങ്കിൽ, വീഴുകയോ കേടുപാടുകൾ സംഭവിക്കുകയോ വെളിയിൽ ഉപേക്ഷിക്കുകയോ വെള്ളത്തിൽ വീഴുകയോ ചെയ്താൽ, അത് ഒരു സേവന കേന്ദ്രത്തിലേക്ക് തിരികെ കൊണ്ടുവരിക.
• ചരട് ഉപയോഗിച്ച് വലിക്കുകയോ കൊണ്ടുപോകുകയോ ചെയ്യരുത്, ചരട് ഒരു ഹാൻഡിലായി ഉപയോഗിക്കുക, ചരടിൽ ഒരു വാതിൽ അടയ്ക്കുക, അല്ലെങ്കിൽ മൂർച്ചയുള്ള അരികുകളിലോ മൂലകളിലോ ചരട് വലിക്കുക. ചരടിന് മുകളിലൂടെ ഉപകരണം പ്രവർത്തിപ്പിക്കരുത്. ചൂടായ പ്രതലങ്ങളിൽ നിന്ന് ചരട് സൂക്ഷിക്കുക.
• ചരട് വലിച്ചുകൊണ്ട് അൺപ്ലഗ് ചെയ്യരുത്. അൺപ്ലഗ് ചെയ്യാൻ, പ്ലഗ് പിടിക്കുക, ചരടല്ല.
• നനഞ്ഞ കൈകളാൽ പ്ലഗ്ഗോ ഉപകരണമോ കൈകാര്യം ചെയ്യരുത്.
• ഒരു വസ്തുവും തുറസ്സുകളിൽ ഇടരുത്. ഒരു ഓപ്പണിംഗും തടഞ്ഞിരിക്കുമ്പോൾ ഉപയോഗിക്കരുത്; പൊടി, ലിൻ്റ്, മുടി, വായുപ്രവാഹം കുറയ്ക്കുന്ന എന്തും എന്നിവ ഒഴിവാക്കുക.
• മുടി, അയഞ്ഞ വസ്ത്രങ്ങൾ, വിരലുകൾ, ശരീരത്തിൻ്റെ എല്ലാ ഭാഗങ്ങളും തുറസ്സുകളിൽ നിന്നും ചലിക്കുന്ന ഭാഗങ്ങളിൽ നിന്നും അകറ്റി നിർത്തുക.
• കത്തുന്നതോ പുകവലിക്കുന്നതോ ആയ സിഗരറ്റ്, തീപ്പെട്ടി, ചൂടുള്ള ചാരം എന്നിവയൊന്നും എടുക്കരുത്.
• കോണിപ്പടികളിൽ വൃത്തിയാക്കുമ്പോൾ കൂടുതൽ ശ്രദ്ധിക്കണം.
• ഗ്യാസോലിൻ പോലുള്ള കത്തുന്നതോ കത്തുന്നതോ ആയ ദ്രാവകങ്ങൾ എടുക്കാനോ അവ ഉള്ള സ്ഥലങ്ങളിൽ ഉപയോഗിക്കാനോ ഉപയോഗിക്കരുത്.
• സ്ഥലത്ത് ഫിൽട്ടറുകൾ ഇല്ലാതെ ഉപയോഗിക്കരുത്.
• പുറത്തോ നനഞ്ഞ പ്രതലങ്ങളിലോ ഉപയോഗിക്കരുത്.
• ഈ ഉപകരണം, അവരുടെ സുരക്ഷയ്ക്ക് ഉത്തരവാദിയായ ഒരു വ്യക്തി ഉപകരണത്തിൻ്റെ ഉപയോഗത്തെ സംബന്ധിച്ച മേൽനോട്ടമോ നിർദ്ദേശമോ നൽകിയിട്ടില്ലെങ്കിൽ, ശാരീരികമോ ഇന്ദ്രിയപരമോ മാനസികമോ ആയ കഴിവുകൾ കുറഞ്ഞതോ അനുഭവത്തിൻ്റെയും അറിവിൻ്റെയും അഭാവം ഉള്ള വ്യക്തികൾക്ക് (കുട്ടികൾ ഉൾപ്പെടെ) ഉപയോഗിക്കാൻ ഉദ്ദേശിച്ചുള്ളതല്ല.
• കുട്ടികൾ ഉപകരണം ഉപയോഗിച്ച് കളിക്കുന്നില്ലെന്ന് ഉറപ്പാക്കാൻ മേൽനോട്ടം വഹിക്കണം.
