1. ഓവർview
The waveshare FT232RNL USB to RS232/485/422/TTL Interface Converter is an industrial-grade isolated converter designed for reliable and stable communication across various serial interfaces. It leverages an original FT232RNL chip for superior performance and compatibility. This device is engineered with multiple protection features to ensure safe and durable operation in diverse environments.
Figure 1: waveshare FT232RNL USB to RS232/485/422/TTL Interface Converter
2. സവിശേഷതകൾ
- Original FT232RNL Chip: Ensures fast, stable, and reliable communication with enhanced compatibility.
- Multi-Interface Conversion: Supports USB to RS232, USB to RS485, USB to RS422, and USB to TTL.
- Unibody Power Supply Isolation: Provides stable isolated voltage without requiring external power for the isolated terminal.
- Unibody Digital Isolation: Allows signal isolation, offering high reliability, strong anti-interference, and low power consumption.
- TVS (ക്ഷണികമായ വാല്യംtage Suppressor): Effectively suppresses surge voltagഇ, ക്ഷണികമായ സ്പൈക്ക് വോള്യംtage, providing lightningproof and ESD protection.
- Self-Recovery Fuse & Protection Diodes: Ensures stable current/voltagഓവർ-കറന്റ്/ഓവർ-വോള്യം വാഗ്ദാനം ചെയ്യുന്ന ഇ ഔട്ട്പുട്ടുകൾtage proof and improved shock resistance.
- Automatic Transceiver Circuit: Fully automatic, no-delay transceiver circuit for fast and stable communication without interference.
- TTL Serial 3.3V/5V Voltage Translator: Configurable TTL level via switch.
- LED സൂചകങ്ങൾ: മൂന്ന് LED-കൾ പവർ (PWR), ട്രാൻസ്സിവർ സ്റ്റാറ്റസ് (TXD, RXD) എന്നിവ സൂചിപ്പിക്കുന്നു.
- ഉയർന്ന നിലവാരമുള്ള കണക്ടറുകൾ: Durable USB-B and RS232 connectors for smooth plug/pull.
- Industrial-Grade Metal Case: Supports wall-mount and rail-mount installations, providing a solid and aesthetically pleasing design.
Figure 2: Internal Design and Protection Features
3. പാക്കേജ് ഉള്ളടക്കം
The product package typically includes the following items:
- waveshare FT232RNL USB to RS232/485/422/TTL Interface Converter
- USB-A മുതൽ USB-B വരെ കേബിൾ
- സ്ക്രൂഡ്രൈവർ
- Mounting Brackets (pre-attached or separate)
ചിത്രം 3: പാക്കേജ് ഉള്ളടക്കം
4. സജ്ജീകരണം
To set up your waveshare FT232RNL converter, follow these general steps:
- ഹോസ്റ്റിലേക്ക് കണക്റ്റുചെയ്യുക: Use the provided USB-A to USB-B cable to connect the converter's USB-B port to a USB port on your computer (PC, Mac, Linux, Android device).
- ഡ്രൈവർ ഇൻസ്റ്റാളേഷൻ: For most modern operating systems (Windows, Linux, Mac, Android), the necessary drivers for the FT232RNL chip should install automatically upon connection. If not, drivers can be obtained from the FTDI website or waveshare's official support page.
- Select TTL Level (if applicable): If using the TTL interface, adjust the 3.3V/5V voltage translator switch on the converter to match the voltage level of your target device.
- Connect Serial Device: Connect your RS232, RS485, RS422, or TTL serial device to the corresponding screw terminals or DB9 connector on the converter. Ensure correct pin assignments (refer to Section 6: Interface Introduction).
- കണക്ഷൻ സ്ഥിരീകരിക്കുക: The PWR LED on the converter should illuminate when connected to a powered USB port. The TXD and RXD LEDs will flash during data transmission.
Video 1: Demonstrates the connection and various interface conversions of the waveshare USB to RS232/485/422/TTL converter.
5. പ്രവർത്തിക്കുന്നു
Once the converter is set up and connected, it operates as a transparent bridge between your USB host and the connected serial device. The onboard automatic transceiver circuit manages data flow without manual intervention.
LED സൂചകങ്ങൾ:
- പിഡബ്ല്യുആർ (ചുവപ്പ്): Indicates power. Lights up when the USB connection is established and voltagഇ കണ്ടെത്തി.
- TXD (Green): Transmit Data Indicator. Lights up when the USB port sends data.
- RXD (Green): Receive Data Indicator. Lights up when the device ports send data back.
To communicate with your serial device, use appropriate serial communication software on your computer. Configure the software with the correct COM port (assigned by your operating system), baud rate, data bits, parity, and stop bits to match your serial device's settings.
6. ഇന്റർഫേസ് ആമുഖം
The converter provides multiple interfaces for versatile connectivity:
ചിത്രം 4: ഓവർview of Converter Interfaces
RS232 Pinout (DB9 Male):
| പിൻ | വിവരണം |
|---|---|
| 2 | Receiving data (RXD) |
| 3 | Sending data (TXD) |
| 5 | ഗ്രൗണ്ട് ജിഎൻഡി |
| 1, 4, 6, 7, 8, 9 | N/C (Not Connected) |
RS485/RS422 Pinout (Screw Terminal):
| Screw Terminal (PIN) | വിവരണം |
|---|---|
| PE | 485/422 signal ground |
| TA | RS422 send differential signal positive / RS485 differential signal positive A+ |
| TB | RS422 send differential signal negative / RS485 differential signal negative B- |
| RA | RS422 receive differential signal positive |
| RB | RS422 receive differential signal negative |
TTL (UART) Pinout (Screw Terminal):
| Screw Terminal (PIN) | വിവരണം |
|---|---|
| TXD | TTL transmit data pin, connect to MCU.RXD |
| RXD | TTL receive data pin, connect to MCU.TXD |
| ജിഎൻഡി | GND-ലേക്ക് ബന്ധിപ്പിക്കുക |
| വി.സി.സി | 5V / 3.3V power supply output, configurable via 5V/3.3V level switch |
Figure 5: Detailed Pinouts
7 സ്പെസിഫിക്കേഷനുകൾ
| വിഭാഗം | സ്പെസിഫിക്കേഷൻ |
|---|---|
| ഉൽപ്പന്ന തരം | Industrial grade digital isolated converter |
| ഓപ്പറേറ്റിംഗ് വോളിയംtage | 5V (USB) / 3.3V / 5V (TTL) |
| യുഎസ്ബി കണക്റ്റർ | USB-B |
| യുഎസ്ബി സംരക്ഷണം | 200mA സെൽഫ് റിക്കവറി ഫ്യൂസ്, ഒറ്റപ്പെട്ട ഔട്ട്പുട്ട് |
| RS232 കണക്റ്റർ | DB9 പുരുഷൻ |
| RS232 സംരക്ഷണം | TVS diode, surge protection & ESD protection |
| RS232 Transmission Mode | പോയിൻ്റ്-ടു-പോയിൻ്റ് |
| RS232 ബൗഡ് നിരക്ക് | 300bps ~ 921600bps |
| RS485/422 കണക്റ്റർ | സ്ക്രൂ ടെർമിനൽ |
| RS485/422 Direction Control | ഹാർഡ്വെയർ ഓട്ടോമാറ്റിക് നിയന്ത്രണം |
| RS485/422 Protection | 600W lightningproof and surge-suppress, 15KV ESD protection (reserved two 120R balancing resistors, enabled/disabled via jumper) |
| RS485/422 Transmission Mode | Point-to-multipoints (485 mode: up to 32 nodes, repeaters recommended for 16+ nodes; 422 mode: up to 256 nodes, repeaters recommended for 16+ nodes) |
| RS485/422 Baud Rate | 300bps ~ 2Mbps |
| TTL (UART) Connector | സ്ക്രൂ ടെർമിനൽ |
| TTL (UART) Pins | TXD, RXD, GND, 5V/3.3V |
| TTL (UART) Protection | Clamp സംരക്ഷണ ഡയോഡ്, ഓവർ-വോളിയംtagഇ/നെഗറ്റീവ്-വോളിയംtagഇ തെളിവ്, ഷോക്ക് പ്രതിരോധം |
| TTL (UART) Transmission Mode | പോയിൻ്റ്-ടു-പോയിൻ്റ് |
| TTL (UART) Baud Rate | 300bps ~ 2Mbps |
| പ്രവർത്തന താപനില | -40°C ~ 85°C |
| പ്രവർത്തന ഹ്യുമിഡിറ്റി | 5% RH ~ 95% RH |
| പിന്തുണയ്ക്കുന്ന ഓപ്പറേറ്റിംഗ് സിസ്റ്റങ്ങൾ | Mac, Linux, Android, Windows 11 / 10 / 8.1 / 8 / 7 |
| പാക്കേജ് അളവുകൾ | 6.14 x 4.33 x 1.26 ഇഞ്ച് |
| ഇനത്തിൻ്റെ ഭാരം | 1.76 ഔൺസ് |
| നിർമ്മാതാവ് | വേവ്ഷെയർ |
| ആദ്യ തീയതി ലഭ്യമാണ് | ഫെബ്രുവരി 6, 2023 |

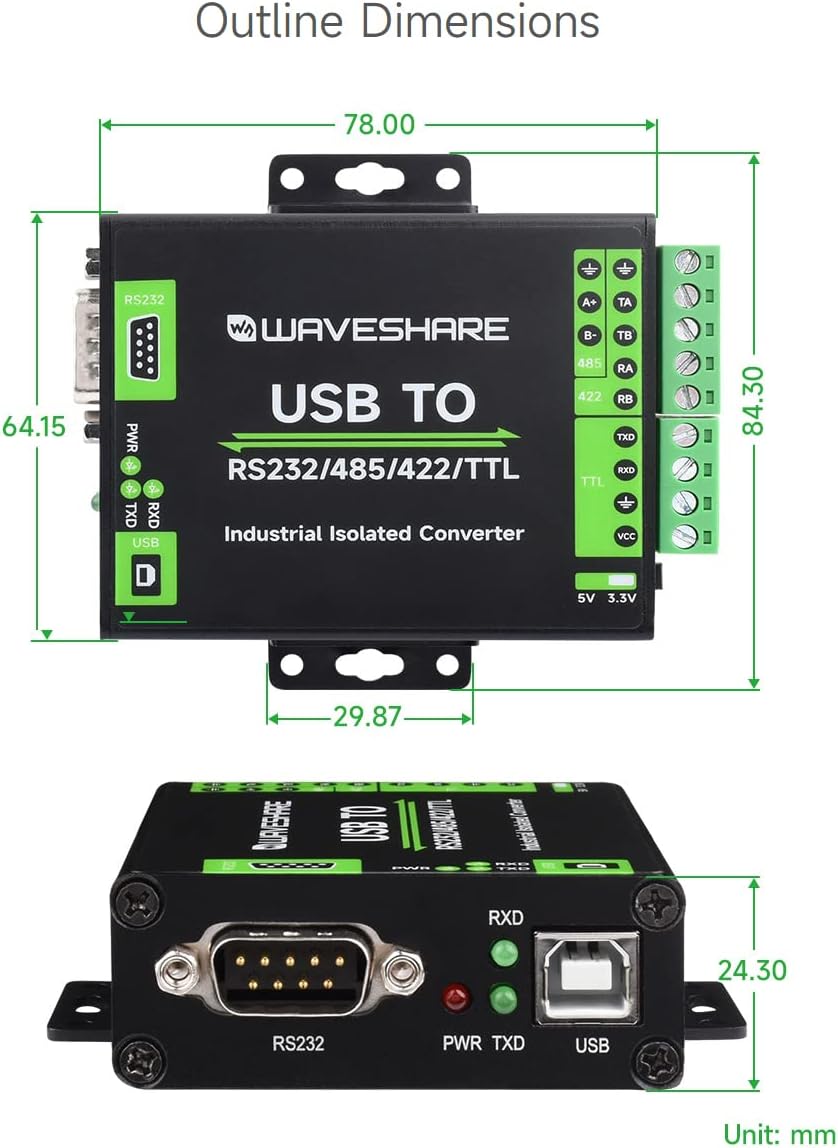

Figure 6: Outline Dimensions (Unit: mm)
8. പരിപാലനം
To ensure the longevity and optimal performance of your waveshare FT232RNL converter, follow these maintenance guidelines:
- വൃത്തിയാക്കൽ: Use a soft, dry cloth to clean the exterior of the device. Avoid using liquid cleaners or solvents, which may damage the casing അല്ലെങ്കിൽ ആന്തരിക ഘടകങ്ങൾ.
- പരിസ്ഥിതി: Operate and store the converter in a clean, dry environment, away from excessive dust, moisture, and extreme temperatures. Refer to the operating temperature and humidity specifications.
- കൈകാര്യം ചെയ്യൽ: Handle the device with care. Avoid dropping it or subjecting it to strong impacts, which could damage the internal circuitry.
- കണക്ഷനുകൾ: Ensure all cable connections are secure and free from strain. Periodically check screw terminals for tightness.
9. പ്രശ്നപരിഹാരം
If you encounter issues with your waveshare FT232RNL converter, consider the following troubleshooting steps:
- വൈദ്യുതിയില്ല (PWR LED ഓഫ്):
- Ensure the USB cable is securely connected to both the converter and the host computer.
- നിങ്ങളുടെ കമ്പ്യൂട്ടറിൽ മറ്റൊരു USB പോർട്ട് പരീക്ഷിക്കുക.
- Verify that your computer's USB port is providing power.
- No Data Transmission (TXD/RXD LEDs not flashing):
- Check all serial connections (RS232, RS485, RS422, TTL) for correct wiring and secure connections.
- Verify that the serial communication software on your computer is correctly configured (COM port, baud rate, data bits, parity, stop bits).
- Ensure the TTL level switch is set correctly for your TTL device (3.3V or 5V).
- Confirm that the connected serial device is powered on and functioning correctly.
- ഡ്രൈവർ പ്രശ്നങ്ങൾ:
- If the device is not recognized by your operating system, try reinstalling the FTDI drivers. These can typically be found on the FTDI webസൈറ്റ്.
- Check your device manager (Windows) or equivalent system information (Linux/Mac) to see if the device is listed without errors.
- ഇടപെടൽ:
- While the device has strong anti-interference capabilities, ensure it is not placed near strong electromagnetic interference sources.
10. വാറൻ്റിയും പിന്തുണയും
For warranty information, technical support, or further assistance with your waveshare FT232RNL USB to RS232/485/422/TTL Interface Converter, please contact waveshare directly through their official webസൈറ്റ് അല്ലെങ്കിൽ നിങ്ങൾ ഉൽപ്പന്നം വാങ്ങിയ റീട്ടെയിലർ.
An official user guide in PDF format is also available for download: ഉപയോക്തൃ ഗൈഡ് (PDF)
