1. ആമുഖം
നിങ്ങളുടെ OMTech ഹണികോമ്പ് ലേസർ ബെഡിന്റെ ശരിയായ സജ്ജീകരണം, പ്രവർത്തനം, പരിപാലനം എന്നിവയ്ക്കുള്ള അവശ്യ വിവരങ്ങൾ ഈ മാനുവൽ നൽകുന്നു. CO2 ലേസർ എൻഗ്രേവറുകൾക്കും കട്ടറുകൾക്കുമായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്ന ഈ ലോഹ ഹണികോമ്പ് വർക്കിംഗ് ടേബിൾ നിങ്ങളുടെ ലേസർ പ്രോസസ്സിംഗ് ആവശ്യങ്ങൾക്ക് സ്ഥിരതയുള്ളതും കാര്യക്ഷമവുമായ ഒരു ഉപരിതലം വാഗ്ദാനം ചെയ്യുന്നു. ഒപ്റ്റിമൽ പ്രകടനവും സുരക്ഷയും ഉറപ്പാക്കാൻ ഉപയോഗിക്കുന്നതിന് മുമ്പ് ദയവായി ഈ മാനുവൽ നന്നായി വായിക്കുക.
2. ഉൽപ്പന്നം കഴിഞ്ഞുview ഫീച്ചറുകളും
സുരക്ഷിതവും പ്രവർത്തനക്ഷമവുമായ ഒരു വർക്ക് ഉപരിതലം നൽകിക്കൊണ്ട് നിങ്ങളുടെ CO2 ലേസർ മെഷീനിന്റെ പ്രകടനം മെച്ചപ്പെടുത്തുന്നതിനാണ് OMTech ഹണികോമ്പ് ലേസർ ബെഡ് രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്. വൃത്തിയുള്ളതും കൃത്യവുമായ ലേസർ പ്രവർത്തനങ്ങൾക്ക് നിർണായകമായ കാര്യക്ഷമമായ താപ വിസർജ്ജനവും പുക എക്സ്ഹോസ്റ്റും ഇതിന്റെ രൂപകൽപ്പന സുഗമമാക്കുന്നു.
പ്രധാന സവിശേഷതകൾ:
- 30x50 CM വർക്കിംഗ് ഏരിയ: 1.6 ചതുരശ്ര അടിയിൽ കൂടുതൽ വിസ്തീർണ്ണമുള്ള പരന്നതും, സ്ഥിരതയുള്ളതും, വിശാലവുമായ ഒരു വർക്ക് ഉപരിതലം പ്രദാനം ചെയ്യുന്നു, വിവിധ പ്രോജക്റ്റ് വലുപ്പങ്ങൾ ഉൾക്കൊള്ളുന്നു.
- തേൻകൂമ്പ് ഘടന: കാര്യക്ഷമമായ താപ വിസർജ്ജനം, വേഗത്തിലുള്ള പുക പുറന്തള്ളൽ, എളുപ്പത്തിൽ അവശിഷ്ട ശേഖരണം എന്നിവയ്ക്കായി 10mm തേൻകോമ്പ് ദ്വാരങ്ങൾ ഉണ്ട്, ഇത് വൃത്തിയുള്ള മുറിവുകൾക്കും കൊത്തുപണികൾക്കും കാരണമാകുന്നു.
- കൃത്യമായ സ്ഥാനനിർണ്ണയം: ഫ്രെയിമിലെ സംയോജിത ഇഞ്ച്, സെന്റീമീറ്റർ സ്കെയിലുകൾ കൃത്യമായ അളവെടുപ്പിനും വസ്തുക്കളുടെ ദ്രുത സ്ഥാനനിർണ്ണയത്തിനും അനുവദിക്കുന്നു.
- നീണ്ടുനിൽക്കുന്ന നിർമ്മാണം: ഉയർന്ന കരുത്തുള്ള ഗാൽവനൈസ്ഡ് ലോഹം കൊണ്ടാണ് നിർമ്മിച്ചിരിക്കുന്നത്, ഇത് ദീർഘകാലം നിലനിൽക്കുന്ന കരുത്തും, മികച്ച നാശന പ്രതിരോധവും, താപ പ്രതിരോധവും നൽകുന്നു.
- ഉറച്ചതും സുരക്ഷിതവുമായ പിന്തുണ: പ്രവർത്തന സമയത്ത് ഭാരമേറിയ വസ്തുക്കൾ സുരക്ഷിതമായി പിടിക്കുന്നതിന് 25mm കട്ടിയുള്ള അലുമിനിയം ഫ്രെയിമും മൂന്ന് ലോഹ തൂണുകളും ഉപയോഗിച്ച് ശക്തിപ്പെടുത്തിയിരിക്കുന്നു.
ചിത്രം 2.1: OMTech 30x50cm ഹണികോമ്പ് വർക്ക്ബെഡ്, ഷോക്ക്asing അതിന്റെ മൊത്തത്തിലുള്ള രൂപകൽപ്പനയും ampവിവിധ ലേസർ പ്രോജക്ടുകൾക്കായുള്ള പ്രവർത്തന മേഖല.
ചിത്രം 2.2: ക്ലോസ്-അപ്പ് view കൃത്യമായ മെറ്റീരിയൽ പ്ലേസ്മെന്റിനായി രൂപകൽപ്പന ചെയ്ത, ഹണികോമ്പ് ബെഡ് ഫ്രെയിമിലെ സംയോജിത ഇഞ്ച്, സെന്റീമീറ്റർ സ്കെയിലുകളുടെ.

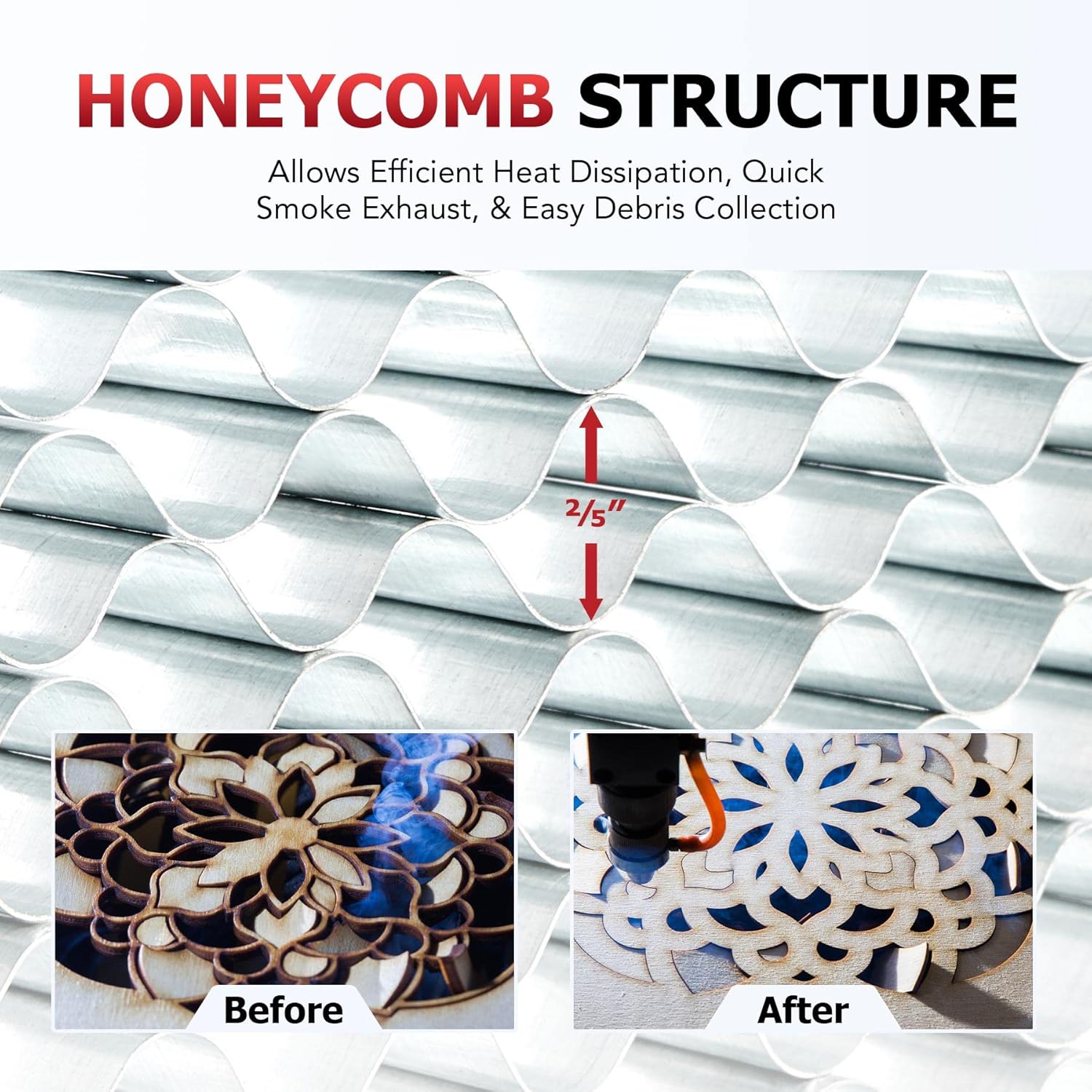

ചിത്രം 2.3: ലേസർ കൊത്തുപണി, മുറിക്കൽ പ്രക്രിയകളിൽ കാര്യക്ഷമമായ താപ വിസർജ്ജനത്തിലും പുക പുറന്തള്ളലിലും തേൻകൂമ്പ് ഘടനയുടെ പങ്ക് പ്രകടമാക്കുന്ന ചിത്രം.
3 സ്പെസിഫിക്കേഷനുകൾ
നിങ്ങളുടെ CO2 ലേസർ മെഷീനുമായി ശരിയായ സംയോജനത്തിനും ഉപയോഗത്തിനും നിങ്ങളുടെ ഹണികോമ്പ് ലേസർ ബെഡിന്റെ സവിശേഷതകൾ മനസ്സിലാക്കുന്നത് നിർണായകമാണ്.
| സ്പെസിഫിക്കേഷൻ | മൂല്യം |
|---|---|
| മെറ്റീരിയൽ | ഗാൽവാനൈസ്ഡ് മെറ്റൽ, അലുമിനിയം |
| മൊത്തത്തിലുള്ള അളവുകൾ | 55 x 35 x 2.1 സെ.മീ (21.7 x 13.8 x 0.8 ഇഞ്ച്.) |
| വർക്കിംഗ് ഏരിയ | 30 x 50 സെ.മീ (11.8 x 19.7 ഇഞ്ച്) |
| സെൽ വ്യാസം | 1 സെ.മീ (0.4 ഇഞ്ച്.) |
| മൊത്തം ഭാരം | 2 കി.ഗ്രാം (4.4 പൗണ്ട്.) |
| മോഡൽ നമ്പർ | യുഎസ്ബി-എഫ്ഡബ്ല്യു35 |
ചിത്രം 3.1: ഒഎംടെക് ഹണികോമ്പ് ലേസർ ബെഡിന്റെ മൊത്തത്തിലുള്ള വലുപ്പവും പ്രവർത്തന മേഖലയും ഉൾപ്പെടെ അതിന്റെ അളവുകൾ ചിത്രീകരിക്കുന്ന വിശദമായ ഡയഗ്രം.
4. സജ്ജീകരണം
സ്ഥിരമായ പ്രവർത്തനത്തിനും മികച്ച ഫലങ്ങൾക്കും ഹണികോമ്പ് ലേസർ ബെഡിന്റെ ശരിയായ സജ്ജീകരണം അത്യാവശ്യമാണ്. തുടരുന്നതിന് മുമ്പ് നിങ്ങളുടെ ലേസർ മെഷീൻ ഓഫ് ചെയ്തിട്ടുണ്ടെന്നും പവർ സ്രോതസ്സിൽ നിന്ന് വിച്ഛേദിക്കപ്പെട്ടിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
- അൺപാക്ക് ചെയ്യുന്നു: തേൻകോമ്പ് ബെഡ് അതിന്റെ പാക്കേജിംഗിൽ നിന്ന് ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക. ഗതാഗത സമയത്ത് എന്തെങ്കിലും കേടുപാടുകൾ സംഭവിച്ചിട്ടുണ്ടോ എന്ന് പരിശോധിക്കുക.
- പ്ലേസ്മെൻ്റ്: നിങ്ങളുടെ CO2 ലേസർ എൻഗ്രേവറിന്റെയോ കട്ടറിന്റെയോ വർക്ക് ഏരിയയ്ക്കുള്ളിൽ ഹണികോമ്പ് ബെഡ് സ്ഥാപിക്കുക. മെഷീനിന്റെ നിലവിലുള്ള ബെഡിലോ സപ്പോർട്ട് ഘടനയിലോ അത് പരന്നതും സുരക്ഷിതവുമായി ഇരിക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക. ബെഡിന്റെ വലുപ്പം നിങ്ങളുടെ മെഷീനിന്റെ വർക്ക് ഏരിയയുമായി പൊരുത്തപ്പെടുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.
- സ്ഥിരത: തേൻകോമ്പ് ബെഡ് സ്ഥിരതയുള്ളതാണെന്നും ഇളകുന്നില്ലെന്നും ഉറപ്പാക്കുക. ബലപ്പെടുത്തിയ അലുമിനിയം ഫ്രെയിമും ലോഹ തൂണുകളും ഉറച്ച പിന്തുണ നൽകുന്നതിനായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്നു.
- വിന്യാസം: നിങ്ങളുടെ മെഷീനിൽ അലൈൻമെന്റ് ഫീച്ചറുകൾ ഉണ്ടെങ്കിൽ, നിങ്ങളുടെ മെഷീനിന്റെ കോർഡിനേറ്റ് സിസ്റ്റത്തിനുള്ളിൽ കൃത്യമായി അത് വിന്യസിക്കാൻ ഹണികോമ്പ് ബെഡിലെ ഇന്റഗ്രേറ്റഡ് ഇഞ്ച്, സെന്റിമീറ്റർ സ്കെയിലുകൾ ഉപയോഗിക്കുക.
ചിത്രം 4.1: ഒരു ലേസർ എൻഗ്രേവറിനുള്ളിൽ സ്ഥാപിച്ചിരിക്കുന്ന ഹണികോമ്പ് ബെഡ്, ഒരു മെറ്റീരിയലും സ്ഥിരതയുള്ള കാന്തവും ഉപയോഗിച്ച് അതിന്റെ സ്ഥിരമായ സ്ഥാനവും ഉപയോഗവും പ്രകടമാക്കുന്നു.

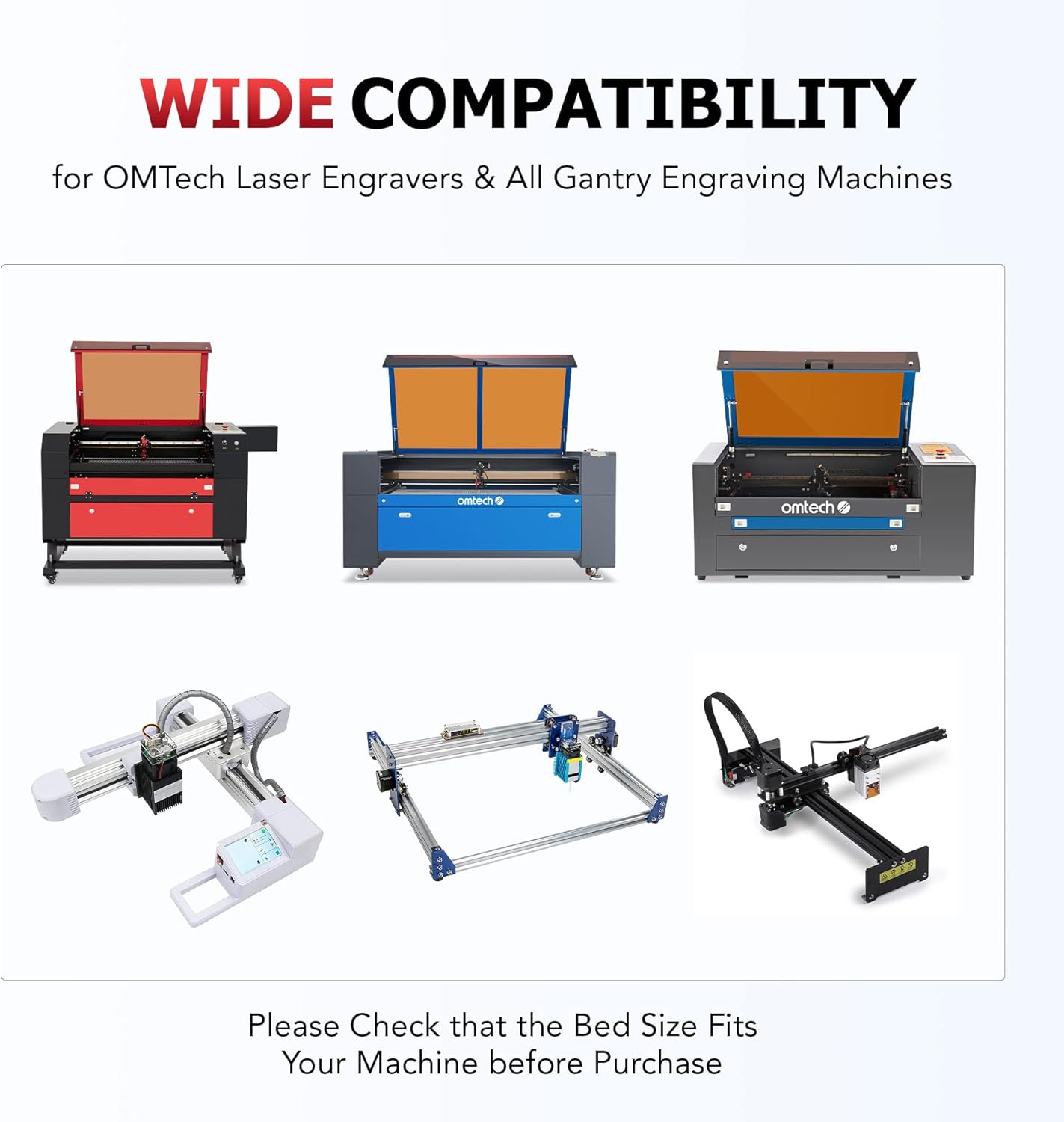

ചിത്രം 4.2: വിവിധ OMTech ലേസർ എൻഗ്രേവറുകൾ, ഗാൻട്രി എൻഗ്രേവിംഗ് മെഷീനുകൾ എന്നിവയുമായുള്ള ഹണികോമ്പ് ബെഡിന്റെ അനുയോജ്യതയുടെ ദൃശ്യ പ്രാതിനിധ്യം. വാങ്ങുന്നതിന് മുമ്പ് എല്ലായ്പ്പോഴും കിടക്കയുടെ വലുപ്പം പരിശോധിക്കുക.
5. പ്രവർത്തന മാർഗ്ഗനിർദ്ദേശങ്ങൾ
നിങ്ങളുടെ ലേസർ കൊത്തുപണിയും കട്ടിംഗ് പ്രക്രിയകളും ഒപ്റ്റിമൈസ് ചെയ്യുന്നതിനാണ് ഹണികോമ്പ് ലേസർ ബെഡ് രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്. ഫലപ്രദമായ ഉപയോഗത്തിന് ഈ മാർഗ്ഗനിർദ്ദേശങ്ങൾ പാലിക്കുക:
- മെറ്റീരിയൽ പ്ലേസ്മെൻ്റ്: നിങ്ങളുടെ മെറ്റീരിയൽ നേരിട്ട് തേൻകൂമ്പ് പ്രതലത്തിൽ വയ്ക്കുക. മെറ്റീരിയൽ പരന്നതും സ്ഥിരതയുള്ളതുമാണെന്ന് ഉറപ്പാക്കുക. നേർത്തതോ ഭാരം കുറഞ്ഞതോ ആയ വസ്തുക്കൾക്ക്, അവയെ സുരക്ഷിതമായി സ്ഥാനത്ത് നിർത്താൻ കാന്തങ്ങൾ (ഫെറോ മാഗ്നറ്റിക് ലോഹവുമായി പൊരുത്തപ്പെടുന്നവ) ഉപയോഗിക്കുന്നത് പരിഗണിക്കുക.
- പുക, അവശിഷ്ട മാനേജ്മെന്റ്: തേൻകോമ്പ് ഘടന പുകയും അവശിഷ്ടങ്ങളും അതിലൂടെ വീഴാൻ അനുവദിക്കുന്നു, ഇത് നിങ്ങളുടെ മെറ്റീരിയലിൽ അവശിഷ്ടങ്ങൾ അടിഞ്ഞുകൂടുന്നത് കുറയ്ക്കുകയും വായു വേർതിരിച്ചെടുക്കൽ മെച്ചപ്പെടുത്തുകയും ചെയ്യുന്നു. ഈ ആനുകൂല്യം പരമാവധിയാക്കാൻ നിങ്ങളുടെ ലേസർ മെഷീനിന്റെ എക്സ്ഹോസ്റ്റ് സിസ്റ്റം ശരിയായി പ്രവർത്തിക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.
- താപ വിസർജ്ജനം: ലേസർ മെറ്റീരിയലുമായുള്ള പ്രതിപ്രവർത്തനത്തിൽ നിന്നുള്ള താപം പുറന്തള്ളാൻ ഹണികോമ്പ് ബെഡിന്റെ തുറന്ന ഘടന സഹായിക്കുന്നു, ഇത് നിങ്ങളുടെ വർക്ക്പീസിന്റെ അടിവശം കത്തുന്നത് തടയാൻ സഹായിക്കും, പ്രത്യേകിച്ച് മുറിക്കൽ പ്രവർത്തനങ്ങൾ നടത്തുമ്പോൾ.
- സ്കെയിലുകൾ ഉപയോഗിക്കുന്നു: നിങ്ങളുടെ മെറ്റീരിയലുകളുടെ വേഗത്തിലും കൃത്യമായും സ്ഥാനനിർണ്ണയത്തിനായി സംയോജിത ഇഞ്ച്, സെന്റിമീറ്റർ സ്കെയിലുകൾ ഉപയോഗിക്കുക, ആവർത്തിച്ചുള്ള ജോലികൾക്കായി സജ്ജീകരണത്തിൽ സമയം ലാഭിക്കുക.
6. പരിപാലനം
പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ ഹണികോമ്പ് ലേസർ ബെഡിന്റെ ആയുസ്സ് വർദ്ധിപ്പിക്കുകയും സ്ഥിരമായ പ്രകടനം ഉറപ്പാക്കുകയും ചെയ്യും.
- വൃത്തിയാക്കൽ: കാലക്രമേണ, ലേസർ പ്രവർത്തനങ്ങളിൽ നിന്നുള്ള അവശിഷ്ടങ്ങളും അവശിഷ്ടങ്ങളും ഹണികോമ്പ് സെല്ലുകൾക്കുള്ളിൽ അടിഞ്ഞുകൂടും. നിങ്ങളുടെ മെഷീനിൽ നിന്ന് പതിവായി കിടക്ക നീക്കം ചെയ്ത് വൃത്തിയാക്കുക. അയഞ്ഞ അവശിഷ്ടങ്ങൾ നീക്കം ചെയ്യാൻ നിങ്ങൾക്ക് കംപ്രസ് ചെയ്ത വായു, ബ്രഷ് അല്ലെങ്കിൽ വാക്വം ക്ലീനർ ഉപയോഗിക്കാം. മുരടിച്ച അവശിഷ്ടങ്ങൾക്ക്, ഗാൽവാനൈസ്ഡ് ലോഹത്തിനും അലുമിനിയത്തിനും അനുയോജ്യമായ ഒരു മൈൽഡ് ലായകമോ ഡീഗ്രേസറോ ഉപയോഗിക്കാം, തുടർന്ന് നന്നായി കഴുകി ഉണക്കുക.
- പരിശോധന: ഇടയ്ക്കിടെ തേൻകോമ്പ് കോശങ്ങളും ഫ്രെയിമും പരിശോധിച്ച് കേടുപാടുകൾ, വളച്ചൊടിക്കൽ അല്ലെങ്കിൽ അമിതമായ തേയ്മാനം എന്നിവയുടെ ലക്ഷണങ്ങൾ കണ്ടെത്തൂ. കിടക്ക പരന്നതും സ്ഥിരതയുള്ളതുമാണെന്ന് ഉറപ്പാക്കുക.
- സംഭരണം: ഉപയോഗത്തിലില്ലാത്തപ്പോൾ, നാശവും കേടുപാടുകളും തടയാൻ വൃത്തിയുള്ളതും വരണ്ടതുമായ അന്തരീക്ഷത്തിൽ തേൻകോമ്പ് ബെഡ് സൂക്ഷിക്കുക.
7. പ്രശ്നപരിഹാരം
ഹണികോമ്പ് ബെഡ് ഒരു നിഷ്ക്രിയ ഘടകമാണെങ്കിലും, അതിന്റെ ഉപയോഗവുമായി ബന്ധപ്പെട്ട പ്രശ്നങ്ങൾ ചിലപ്പോൾ ഉണ്ടാകാം. ചില സാധാരണ സാഹചര്യങ്ങളും പരിഹാരങ്ങളും ഇതാ:
- അസമമായ മുറിവുകൾ/കൊത്തുപണികൾ:
- കാരണം: കട്ടയും കട്ടയും പാകിയിരിക്കുന്ന ഭാഗത്ത് പരന്നുകിടക്കുന്ന മെറ്റീരിയൽ, അല്ലെങ്കിൽ മെഷീനിനുള്ളിൽ കിടക്ക നിരപ്പായതല്ല.
- പരിഹാരം: മെറ്റീരിയൽ പരന്നതും ഉറപ്പുള്ളതുമാണെന്ന് ഉറപ്പാക്കുക. ഹണികോമ്പ് ബെഡിന്റെ സ്ഥിരതയും നിരപ്പും പരിശോധിക്കുക. ആവശ്യമെങ്കിൽ നിങ്ങളുടെ ലേസറിന്റെ ഫോക്കസ് ക്രമീകരിക്കുക.
- അമിതമായ പുക/അവശിഷ്ടം:
- കാരണം: അടഞ്ഞുപോയ ഹണികോമ്പ് സെല്ലുകൾ, അല്ലെങ്കിൽ അപര്യാപ്തമായ എക്സ്ഹോസ്റ്റ് സിസ്റ്റം പ്രകടനം.
- പരിഹാരം: മെയിന്റനൻസ് വിഭാഗത്തിൽ വിവരിച്ചിരിക്കുന്നതുപോലെ ഹണികോമ്പ് ബെഡ് നന്നായി വൃത്തിയാക്കുക. നിങ്ങളുടെ ലേസർ മെഷീനിന്റെ എക്സ്ഹോസ്റ്റ് ഫാനും ഡക്റ്റിംഗും വ്യക്തമാണെന്നും കാര്യക്ഷമമായി പ്രവർത്തിക്കുന്നുണ്ടെന്നും ഉറപ്പാക്കുക.
- പ്രവർത്തന സമയത്ത് മെറ്റീരിയൽ ഷിഫ്റ്റിംഗ്:
- കാരണം: മെറ്റീരിയൽ ശരിയായി ഉറപ്പിച്ചിട്ടില്ല.
- പരിഹാരം: കാന്തങ്ങളോ മറ്റ് ഉചിതമായ ക്ലീനറുകളോ ഉപയോഗിക്കുക.ampകട്ടയും പ്രതലത്തിൽ ദൃഢമായി പിടിക്കാൻ.
8. വാറൻ്റിയും പിന്തുണയും
OMTech അതിന്റെ ഉൽപ്പന്നങ്ങളുടെ ഗുണനിലവാരത്തിന് പിന്നിൽ നിലകൊള്ളുന്നു. നിർദ്ദിഷ്ട വാറന്റി വിവരങ്ങൾക്ക്, നിങ്ങളുടെ യഥാർത്ഥ ലേസർ മെഷീൻ വാങ്ങലിനൊപ്പം നൽകിയിരിക്കുന്ന ഡോക്യുമെന്റേഷൻ പരിശോധിക്കുക അല്ലെങ്കിൽ ഔദ്യോഗിക OMTech സന്ദർശിക്കുക. webസൈറ്റ്. നിങ്ങളുടെ ഹണികോമ്പ് ലേസർ ബെഡ് സംബന്ധിച്ച് എന്തെങ്കിലും പ്രശ്നങ്ങൾ നേരിടുകയോ ചോദ്യങ്ങൾ ഉണ്ടെങ്കിലോ, സഹായത്തിനായി OMTech ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുക.
ഒഎംടെക് പിന്തുണ: OMTech ഞങ്ങളെ ബന്ധപ്പെടുക പേജ് സന്ദർശിക്കുക
