D-Link DMS-105 5-Port 2.5GB Unmanaged Multi-Gigabit Switch Instruction Manual

1. ആമുഖം

This manual provides comprehensive instructions for the D-Link DMS-105 5-Port 2.5GB Unmanaged Multi-Gigabit Switch. The DMS-105 is designed to enhance network performance by providing high-speed connectivity for various devices. It features five 2.5 Gigabit Ethernet ports, enabling fast data transfers and maximizing network bandwidth, with a total switching capacity of up to 25Gbps.

The switch is ideal for integrating high-performance devices such as Wi-Fi 6 Access Points with 2.5G WAN ports, 2.5G Network Attached Storage (NAS), 2.5G PCIe Adapters, 2.5G Servers, and gaming computers. Its unmanaged nature ensures plug-and-play functionality without requiring complex software installation or configuration.

Key features include support for IEEE 802.3az Energy-Efficient Ethernet (EEE) for reduced power consumption, 802.1p Quality of Service (QoS) for traffic prioritization, Flow Control to minimize dropped packets, and IGMP Snooping to optimize multicast data streams.

2. പാക്കേജ് ഉള്ളടക്കം

നിങ്ങളുടെ പാക്കേജിൽ ഇനിപ്പറയുന്ന ഇനങ്ങൾ അടങ്ങിയിട്ടുണ്ടെന്ന് പരിശോധിക്കുക:

• D-Link DMS-105 5-Port 2.5GB Unmanaged Multi-Gigabit Switch
• പവർ അഡാപ്റ്റർ
• ദ്രുത ഇൻസ്റ്റാളേഷൻ ഗൈഡ് (QIG)

If any items are missing or damaged, please contact your local D-Link reseller for assistance.

3. ശാരീരിക വിവരണം

3.1 ഫ്രണ്ട് പാനൽ

The front panel of the DMS-105 features five 2.5 Gigabit Ethernet ports and LED indicators for each port, as well as a power indicator.

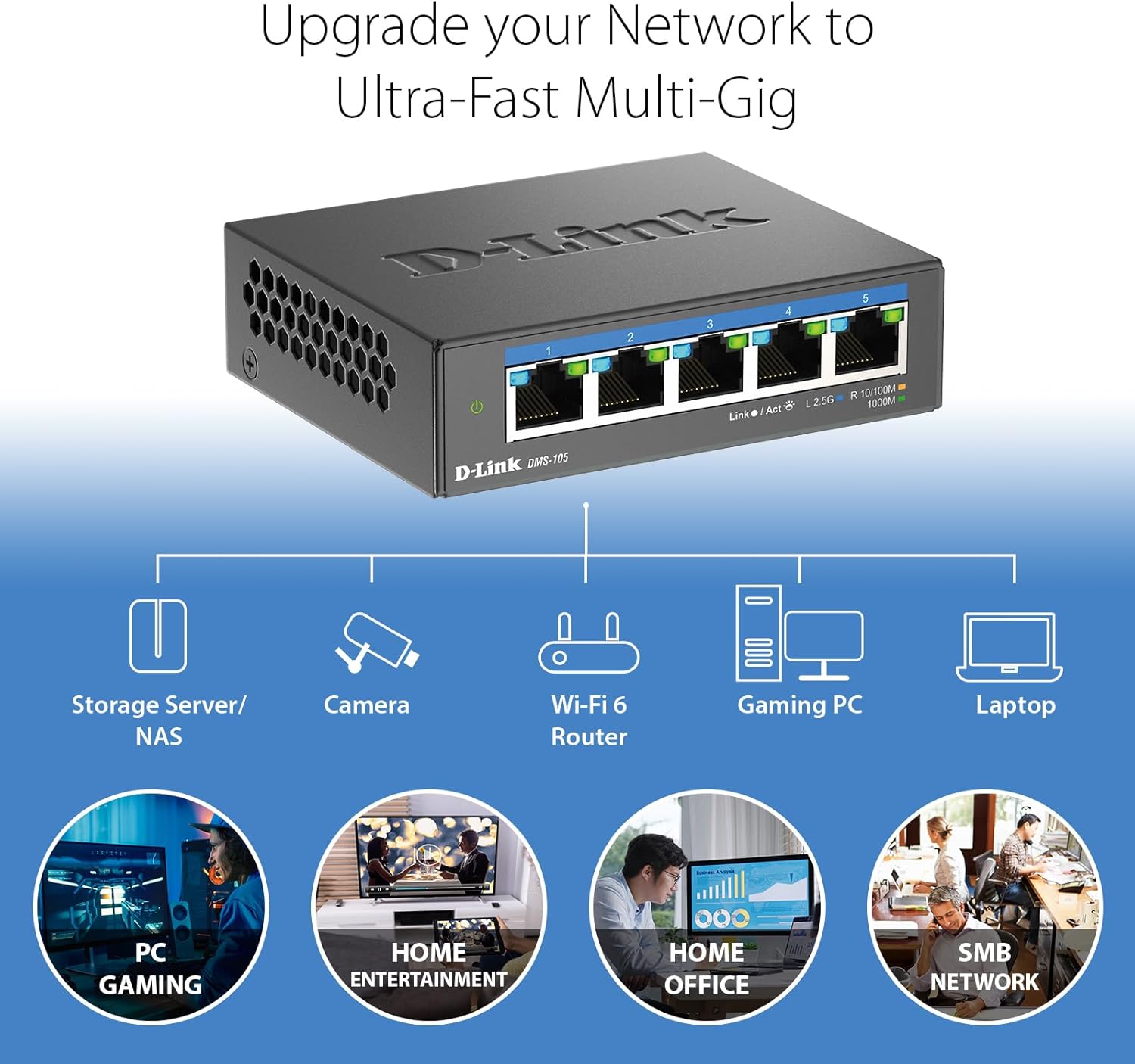

ചിത്ര വിവരണം: ഒരു ക്ലോസപ്പ് view of the D-Link DMS-105 switch's front panel. It displays five RJ45 Ethernet ports labeled 1 through 5, each with corresponding Link/Act and speed indicator LEDs. The D-Link logo and model number DMS-105 are visible below the ports. A power indicator LED is on the far left.

3.2 പിൻ പാനൽ

പിൻ പാനലിൽ പവർ ഇൻപുട്ടും ഒരു ഗ്രൗണ്ടിംഗ് സ്ക്രൂവും ഉൾപ്പെടുന്നു.

ചിത്ര വിവരണം: എ വിശദമായി view of the D-Link DMS-105 switch's rear panel. It shows a grounding screw labeled 'SWITCH GND' and a 12V DC power input port labeled '12V === 1A'.

3.3 LED സൂചകങ്ങൾ

The LEDs provide visual status of the switch and its connections:

• പവർ എൽഇഡി (പച്ച): സ്വിച്ച് ഓണാണെന്ന് സൂചിപ്പിക്കുന്നു.
• Link/Act LED (Green/Blue):
  • കട്ടിയുള്ള പച്ച: A device is connected at 100Mbps or 1Gbps speed.
  • മിന്നുന്ന പച്ച: Data is being transmitted or received at 100Mbps or 1Gbps speed.
  • കടും നീല: A device is connected at 2.5Gbps speed.
  • മിന്നുന്ന നീല: Data is being transmitted or received at 2.5Gbps speed.

4. സജ്ജീകരണം

The D-Link DMS-105 is a plug-and-play device, requiring no software installation or complex configuration. Follow these steps for basic setup:

1. സ്വിച്ച് അൺപാക്ക് ചെയ്യുക: പാക്കേജിംഗിൽ നിന്ന് സ്വിച്ചും എല്ലാ അനുബന്ധ ഉപകരണങ്ങളും ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക.
2. പവർ അഡാപ്റ്റർ ബന്ധിപ്പിക്കുക: Plug the provided power adapter into the DC 12V port on the rear panel of the switch, then plug the other end into a standard electrical outlet. The Power LED on the front panel should illuminate green.
3. നെറ്റ്‌വർക്ക് ഉപകരണങ്ങൾ ബന്ധിപ്പിക്കുക: Connect your network devices (e.g., computers, NAS, Wi-Fi 6 APs) to the Ethernet ports (1-5) on the front panel of the switch using standard Ethernet cables (Cat5e or higher is recommended for optimal performance).
4. കണക്ഷനുകൾ പരിശോധിക്കുക: Once a device is connected, the corresponding Link/Act LED for that port should light up. The color of the LED indicates the connection speed (Green for 100Mbps/1Gbps, Blue for 2.5Gbps).

ചിത്ര വിവരണം: A collection of colorful Ethernet cables, emphasizing that the D-Link DMS-105 switch is compatible with existing Cat5e and Cat6 cabling, allowing users to leverage faster transfer rates without needing new cables.

5. ഓപ്പറേഷൻ

The DMS-105 is an unmanaged switch, meaning it operates automatically without requiring user configuration. It intelligently handles network traffic to ensure optimal performance.

• യാന്ത്രിക ചർച്ച: Each port on the switch automatically detects the link speed (100Mbps, 1Gbps, or 2.5Gbps) of the connected device and adjusts accordingly for compatibility and optimal performance.
• സേവനത്തിൻ്റെ ഗുണനിലവാരം (QoS): The switch supports 802.1p QoS, which allows network traffic to be classified into different priority levels. This ensures that time-sensitive data, such as video streaming or online gaming, receives preferential treatment to reduce latency and improve user experience.
• ഒഴുക്ക് നിയന്ത്രണം: IEEE 802.3x Flow Control helps prevent data loss during periods of high network congestion by temporarily pausing data transmission from sending devices, minimizing dropped packets and ensuring reliable connections.
• IGMP സ്നൂപ്പിംഗ്: This feature optimizes multicast data streams, such as those used for IPTV or video conferencing. By intelligently forwarding multicast traffic only to the ports where it is needed, IGMP Snooping conserves network bandwidth and improves efficiency.

6. പരിപാലനം

The D-Link DMS-105 is designed for reliable, long-term operation with minimal maintenance. Its durable metal housing and fanless design contribute to its longevity and performance.

• വൃത്തിയാക്കൽ: To clean the switch, disconnect the power adapter and use a soft, dry cloth. Avoid using liquid or aerosol cleaners, as they may damage the device.
• പാരിസ്ഥിതിക പരിഗണനകൾ: Ensure the switch is placed in a well-ventilated area, away from direct sunlight, heat sources, and excessive moisture. The operating temperature range is 0°C to 40°C (32°F to 104°F).
• ഫാനില്ലാത്ത ഡിസൈൻ: The fanless design ensures silent operation, making it suitable for home and office environments. It also reduces dust accumulation inside the device, contributing to its durability.

7. പ്രശ്‌നപരിഹാരം

If you encounter issues with your D-Link DMS-105 switch, refer to the following troubleshooting tips:

• ശക്തിയില്ല:
  • പവർ അഡാപ്റ്റർ സ്വിച്ചിലേക്കും പ്രവർത്തിക്കുന്ന ഒരു ഇലക്ട്രിക്കൽ ഔട്ട്‌ലെറ്റിലേക്കും സുരക്ഷിതമായി ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
  • മറ്റൊരു ഉപകരണം പ്ലഗ് ഇൻ ചെയ്‌ത് പവർ ഔട്ട്‌ലെറ്റ് പ്രവർത്തിക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.
  • Check if the Power LED on the front panel is illuminated.
• ബന്ധിപ്പിച്ച ഉപകരണത്തിന് ലിങ്ക് ലൈറ്റ് ഇല്ല:
  • Confirm that the Ethernet cable is securely plugged into both the switch port and the network device.
  • കേബിളിലെ തകരാറുകൾ ഒഴിവാക്കാൻ മറ്റൊരു ഇതർനെറ്റ് കേബിൾ ഉപയോഗിക്കാൻ ശ്രമിക്കുക.
  • ബന്ധിപ്പിച്ചിരിക്കുന്ന ഉപകരണം ഓണാക്കിയിട്ടുണ്ടെന്നും അതിന്റെ നെറ്റ്‌വർക്ക് അഡാപ്റ്റർ ശരിയായി പ്രവർത്തിക്കുന്നുണ്ടെന്നും ഉറപ്പാക്കുക.
  • Check the status of the network adapter on the connected device.
• കുറഞ്ഞ നെറ്റ്‌വർക്ക് വേഗത:
  • Ensure that both the switch and the connected devices support 2.5Gbps speeds for optimal performance.
  • Use Cat5e or Cat6 Ethernet cables for connections, especially for 2.5Gbps speeds. Older Cat5 cables may limit performance.
  • Check the Link/Act LED color for the port; a green light indicates 100Mbps or 1Gbps, while a blue light indicates 2.5Gbps.
  • Verify that your Internet Service Provider (ISP) plan and modem/router support the desired speeds if the issue is related to internet access.

8 സ്പെസിഫിക്കേഷനുകൾ

9. വാറൻ്റിയും പിന്തുണയും

The D-Link DMS-105 5-Port 2.5GB Unmanaged Multi-Gigabit Switch comes with a Limited Lifetime Warranty, reflecting D-Link's commitment to quality and reliability.

ചിത്ര വിവരണം: A graphic featuring a hand giving a thumbs-up, accompanied by the text 'Limited Lifetime Warranty', indicating the product's warranty coverage.

For technical support, product registration, and further information, please visit the official D-Link website or contact D-Link customer service. Refer to the Quick Installation Guide (QIG) included in your package for specific regional support contact details.
