FITNATE Smart Door Knob Instruction Manual

1. ഉൽപ്പന്നം കഴിഞ്ഞുview

The FITNATE Smart Door Knob offers convenient keyless entry with biometric fingerprint recognition and remote app control. Designed for enhanced security and ease of use, it is suitable for various indoor applications such as bedrooms, apartments, hotels, and offices. This smart lock combines modern design with advanced security features, including unlock records and automatic locking.

Figure 1: FITNATE Smart Door Knob with app interface and traditional keys.

2. പാക്കേജ് ഉള്ളടക്കം

• FITNATE Smart Door Knob (Exterior and Interior Knobs)
• ലാച്ച് മെക്കാനിസം
• മൗണ്ടിംഗ് സ്ക്രൂകൾ
• മെക്കാനിക്കൽ കീകൾ (2)
• ഇൻസ്റ്റാളേഷൻ ടെംപ്ലേറ്റ്
• ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)

3 സ്പെസിഫിക്കേഷനുകൾ

4. ഇൻസ്റ്റാളേഷൻ ഗൈഡ്

Before installation, ensure your door meets the required dimensions:

• Door Hole Diameter: 2-1/8" (54mm)
• Door Thickness: 1-3/8" to 2-1/8" (35-54mm)
• Backset: Adjustable for 2-3/8" or 2-3/4" (60 or 70mm)

Figure 2: Door dimension requirements for installation.

4.1 ഘട്ടം ഘട്ടമായുള്ള ഇൻസ്റ്റാളേഷൻ

1. വാതിൽ തയ്യാറാക്കുക: If replacing an existing knob, remove it. Use the provided template to mark and drill holes if installing on a new door.
2. ലാച്ച് ഇൻസ്റ്റാൾ ചെയ്യുക: Insert the latch into the door edge hole. Ensure the latch bolt faces the correct direction for your door swing. Secure it with screws.


Figure 3: Visual guide for easy installation, showing components and suitable door types.

3. Install Exterior Knob: Pass the spindle and power cable from the exterior knob through the latch and door hole.
4. Install Interior Knob: Connect the power cable from the exterior knob to the interior knob. Align the interior knob with the exterior knob and secure it with the long screws. Ensure the power cable is not pinched.
5. ബാറ്ററികൾ ചേർക്കുക: Open the battery cover on the interior knob. Insert 4 AA alkaline batteries, ensuring correct polarity (+/-).
6. Attach Battery Cover: ബാറ്ററി കവർ സുരക്ഷിതമായി ഘടിപ്പിക്കുക.

4.2 ഇൻസ്റ്റലേഷൻ വീഡിയോ ഗൈഡ്

For a detailed visual guide on installation, please refer to the official video below:

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

5.1 ആപ്പ് ഡൗൺലോഡും സജ്ജീകരണവും

To utilize the smart features of your FITNATE door knob, download the "TUYA SMART" or "SMART LIFE" app from your device's app store (iOS App Store or Google Play Store).

Figure 4: The smart lock integrates with the app for user management and tracking unlock history.

1. അക്കൗണ്ട് സൃഷ്ടിക്കുക: Open the app and create a new user account or log in if you already have one.
2. ഉപകരണം ചേർക്കുക: Click the "+" icon in the upper right corner of the app. Ensure Bluetooth is enabled on your phone. Touch the fingerprint screen of the lock to enable Bluetooth for easier connection.
3. Discover & Add: The app will discover the "JB-ZAM" device. Click "Add" to pair.
4. Rename Lock: Once successfully connected, you can click the device icon (e.g., "KNOB LOCK") to rename your lock for easy identification.

For a visual guide on app setup and usage, refer to the videos below:

5.2 ഫിംഗർപ്രിന്റ് മാനേജ്മെന്റ്

The lock supports storing up to 20 fingerprints for various users.

Figure 5: The smart door knob supports multiple user fingerprints for access.

1. വിരലടയാളം ചേർക്കുക: In the app, navigate to "Member Management". Choose "Admin" or another user, then click "Fingerprint" and "Add".
2. വിരലടയാളം എൻറോൾ ചെയ്യുക: Follow the on-screen prompts to place your finger on the sensor multiple times, adjusting the angle slightly for comprehensive enrollment. Ensure your finger is clean and dry.
3. Rename Fingerprint: After successful enrollment, you can name the fingerprint for easy identification.

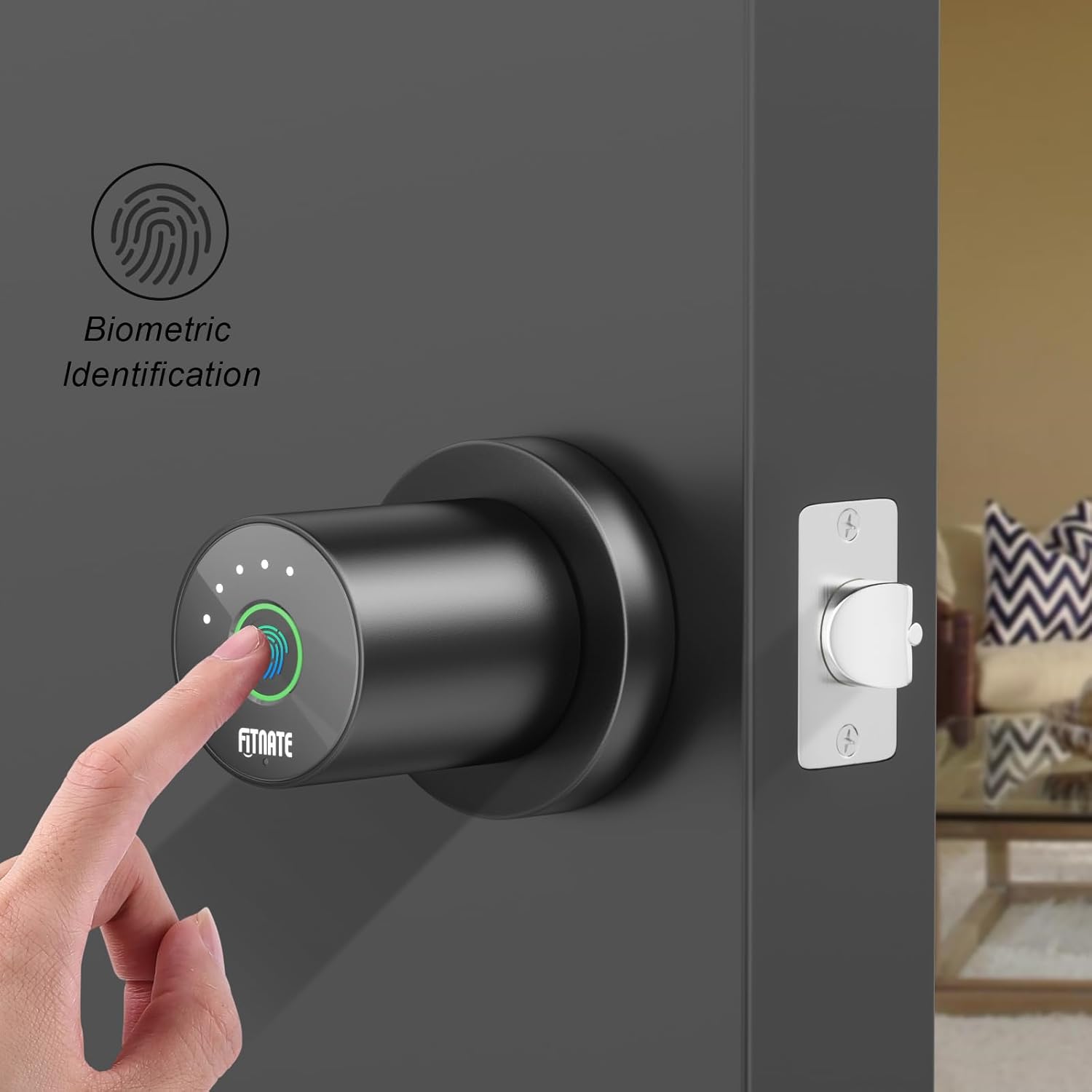

Figure 6: Biometric identification in action on the smart door knob.

5.3 അൺലോക്ക് രീതികൾ

• ഫിംഗർപ്രിന്റ് അൺലോക്ക്: Place your enrolled finger on the sensor. The light will turn green, and the lock will unlock.

Figure 7: The smart door knob offers convenient one-touch fingerprint unlocking.
• ആപ്പ് അൺലോക്ക്: Open the app, and on the main lock page, hold and drag the key icon to the unlocked padlock icon to unlock the door remotely.
• മെക്കാനിക്കൽ കീ അൺലോക്ക്: In case of battery depletion or electronic malfunction, use the provided mechanical keys to unlock the door. The keyhole is located at the bottom of the knob.


Figure 8: The lock features a low battery alarm and a mechanical key for backup access.

5.4 വിപുലമായ ആപ്പ് സവിശേഷതകൾ

• Unlock History: View a record of when the lock was opened and by which user. Access this by entering the lock page and clicking "Unlock Record" at the bottom.
• പാസേജ് മോഡ്: Enable this mode in the app (under "More") to keep the lock in a normally open state, allowing free passage without requiring a fingerprint or app unlock.
• Mute Lock Volume: Adjust or mute the lock's sound volume through the app settings (under "More" > "Lock Volume").
• റിമോട്ട് അൺലോക്ക്: The app allows for remote unlocking, enabling you to grant access from anywhere.
• യാന്ത്രിക ലോക്ക്: Configure automatic locking settings to ensure the door is secured after a set period.

6. പരിപാലനം

• ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ: The door lock requires four LR6/AA/1.5V alkaline batteries. When a low battery reminder occurs (battery icon red with continuous beeping), replace the batteries within a week to ensure proper functionality.
• വൃത്തിയാക്കൽ: മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിച്ച് ലോക്ക് ഉപരിതലം തുടയ്ക്കുക. ഫിനിഷിനോ ഇലക്ട്രോണിക് ഘടകങ്ങൾക്കോ ​​കേടുവരുത്തുന്ന അബ്രാസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.
• ഫിംഗർപ്രിന്റ് സെൻസർ പരിചരണം: മികച്ച പ്രകടനത്തിനായി ഫിംഗർപ്രിന്റ് സെൻസർ വൃത്തിയായും വരണ്ടതുമായി സൂക്ഷിക്കുക.

7. പ്രശ്‌നപരിഹാരം

• ലോക്ക് പ്രതികരിക്കുന്നില്ല:
  • ബാറ്ററി ലെവൽ പരിശോധിക്കുക, കുറവാണെങ്കിൽ മാറ്റി വയ്ക്കുക.
  • Ensure the power cable connection inside the interior knob is secure.
• വിരലടയാളം തിരിച്ചറിയാൻ കഴിഞ്ഞില്ല:
  • നിങ്ങളുടെ വിരൽ വൃത്തിയുള്ളതും വരണ്ടതുമാണെന്ന് ഉറപ്പാക്കുക.
  • Try re-enrolling your fingerprint, adjusting the angle during the process.
  • ഫിംഗർപ്രിന്റ് സെൻസർ വൃത്തിയുള്ളതാണെന്ന് ഉറപ്പാക്കുക.
• ആപ്പ് കണക്ഷൻ പ്രശ്നങ്ങൾ:
  • നിങ്ങളുടെ ഫോണിൽ ബ്ലൂടൂത്ത് പ്രവർത്തനക്ഷമമാക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
  • ആപ്പ് റീസ്‌റ്റാർട്ട് ചെയ്‌ത് വീണ്ടും കണക്‌റ്റ് ചെയ്യാൻ ശ്രമിക്കുക.
  • Touch the fingerprint sensor on the lock to activate Bluetooth pairing mode.
• Door does not lock/unlock properly:
  • Check for any obstructions in the door frame or latch.
  • Verify that the latch mechanism is installed correctly and moves freely.
  • Ensure the interior and exterior knobs are properly aligned and secured.
• Red light on fingerprint sensor: Indicates an unlock failed. Re-attempt with an enrolled fingerprint.

8. വാറൻ്റിയും പിന്തുണയും

FITNATE products are designed for durability and performance. For warranty information, technical support, or assistance with your Smart Door Knob (Model: HS0396K-BDFBA), please refer to the contact information provided on the product packaging or the official FITNATE webസൈറ്റ്.

You may also find additional support and FAQs on the FITNATE Store on Amazon.
