Yard Force AL C22BN 20V 2.0Ah Li-ion Battery and Charger Kit User Manual

1. ആമുഖം

This manual provides essential instructions for the safe and efficient use of your Yard Force AL C22BN 20V 2.0Ah Li-ion Battery and Charger Kit. This kit includes a 20V / 2.0Ah Lithium-ion battery (AL C20B) and a charging station (AL C20C), designed for compatibility with all YARD FORCE & PowerG 20V tools. Please read this manual thoroughly before first use and retain it for future reference.

The universal 20V / 2.0Ah lithium-ion battery with charger kit is suitable for all YARD FORCE & PowerG tools. Its state-dependent charging process significantly extends battery life, and fast charging technology further prolongs battery runtime through optimized charge cycles. The battery features an LED charge status indicator and a digital LED light for constant battery level checks. Both components boast a compact design for space-saving storage.

Image 1.1: The Yard Force 20V 2.0Ah Li-ion Battery and its compatible charger.

2 സുരക്ഷാ വിവരങ്ങൾ

തീപിടുത്തം, വൈദ്യുതാഘാതം, വ്യക്തിപരമായ പരിക്കുകൾ എന്നിവ കുറയ്ക്കുന്നതിന് വൈദ്യുത ഉപകരണങ്ങൾ ഉപയോഗിക്കുമ്പോൾ എല്ലായ്പ്പോഴും അടിസ്ഥാന സുരക്ഷാ മുൻകരുതലുകൾ പാലിക്കുക.

2.1 ബാറ്ററി സുരക്ഷ

• Do not disassemble, open, or shred battery cells or packs.
• ബാറ്ററി പായ്ക്ക് ഷോർട്ട് സർക്യൂട്ട് ചെയ്യരുത്. ബാറ്ററി പായ്ക്കുകൾ ഒരു പെട്ടിയിലോ ഡ്രോയറിലോ അശ്രദ്ധമായി സൂക്ഷിക്കരുത്, അവിടെ അവ പരസ്പരം ഷോർട്ട് സർക്യൂട്ട് ആകുകയോ ചാലക വസ്തുക്കളാൽ ഷോർട്ട് സർക്യൂട്ട് ആകുകയോ ചെയ്യാം.
• ബാറ്ററി പായ്ക്കുകൾ ചൂടുപിടിക്കുകയോ തീപിടിക്കുകയോ ചെയ്യരുത്. നേരിട്ട് സൂര്യപ്രകാശത്തിൽ സൂക്ഷിക്കുന്നത് ഒഴിവാക്കുക.
• ബാറ്ററി പായ്ക്കുകൾ മെക്കാനിക്കൽ ഷോക്കിന് വിധേയമാക്കരുത്.
• ബാറ്ററി ചോർച്ച സംഭവിക്കുമ്പോൾ, ദ്രാവകം ചർമ്മത്തിലോ കണ്ണുകളിലോ സമ്പർക്കം പുലർത്താൻ അനുവദിക്കരുത്. സമ്പർക്കം പുലർത്തിയിട്ടുണ്ടെങ്കിൽ, ബാധിത പ്രദേശം ധാരാളം വെള്ളം ഉപയോഗിച്ച് കഴുകുകയും വൈദ്യോപദേശം തേടുകയും ചെയ്യുക.
• ബാറ്ററി പായ്ക്കുകൾ വൃത്തിയായും വരണ്ടതുമായി സൂക്ഷിക്കുക.
• ഉപകരണങ്ങളുടെ ഉപയോഗത്തിനായി പ്രത്യേകം നൽകിയിട്ടുള്ള ചാർജർ അല്ലാതെ മറ്റൊന്നും ഉപയോഗിക്കരുത്.
• ഉപകരണങ്ങളുടെ ഉപയോഗത്തിനായി രൂപകൽപ്പന ചെയ്തിട്ടില്ലാത്ത ബാറ്ററി പായ്ക്ക് ഉപയോഗിക്കരുത്.
• ബാറ്ററി പായ്ക്കുകൾ കുട്ടികൾക്ക് ലഭ്യമാകാതെ സൂക്ഷിക്കുക.
• ബാറ്ററി പാക്ക് വിഴുങ്ങിയാൽ ഉടൻ വൈദ്യോപദേശം തേടുക.
• Dispose of exhausted battery packs promptly and according to local regulations.

2.2 ചാർജർ സുരക്ഷ

• This charger is designed for charging Yard Force 20V Li-ion batteries only. Do not attempt to charge other types of batteries.
• ചാർജർ മഴയിലോ നനഞ്ഞ അവസ്ഥയിലോ വെക്കരുത്.
• ചാർജറിന് ശക്തമായ ഒരു പ്രഹരം ഏൽക്കുകയോ, താഴെ വീഴുകയോ, അല്ലെങ്കിൽ മറ്റേതെങ്കിലും രീതിയിൽ കേടുപാടുകൾ സംഭവിക്കുകയോ ചെയ്താൽ അത് പ്രവർത്തിപ്പിക്കരുത്. അംഗീകൃത സർവീസ് സെന്ററിലേക്ക് കൊണ്ടുപോകുക.
• ചരടോ പ്ലഗോ കേടായെങ്കിൽ ചാർജർ ഉപയോഗിക്കരുത്.
• ചാർജ് ചെയ്യുമ്പോൾ ആവശ്യത്തിന് വായുസഞ്ചാരം ഉറപ്പാക്കുക. ചാർജർ മൂടരുത്.
• ഉപയോഗത്തിലില്ലാത്തപ്പോഴോ വൃത്തിയാക്കുന്നതിന് മുമ്പോ പവർ ഔട്ട്‌ലെറ്റിൽ നിന്ന് ചാർജർ അൺപ്ലഗ് ചെയ്യുക.

3. പാക്കേജ് ഉള്ളടക്കം

Carefully unpack your Yard Force AL C22BN kit and check that all items are present and undamaged.

• 1 x Yard Force 20V 2.0Ah Li-ion Battery (Model: AL C20B)
• 1 x Yard Force 20V Battery Charger (Model: AL C20C)
• 1 x ഉപയോക്തൃ മാനുവൽ

If any parts are missing or damaged, please contact your retailer or Yard Force customer service.

4. ഉൽപ്പന്ന സവിശേഷതകൾ

• സാർവത്രിക അനുയോജ്യത: 20V / 2.0Ah Li-ion battery and charger kit designed for all YARD FORCE & PowerG 20V tools.
• വിപുലീകരിച്ച ബാറ്ററി ലൈഫ്: State-dependent charging process optimizes battery health and longevity.
• ഫാസ്റ്റ് ചാർജിംഗ് സാങ്കേതികവിദ്യ: Efficient charging cycles contribute to prolonged battery runtime.
• ചാർജ് സ്റ്റാറ്റസ് ഇൻഡിക്കേറ്റർ: Integrated LED lights or digital display show the current charge level.
• കോംപാക്റ്റ് ഡിസൈൻ: Both battery and charger are designed for convenient, space-saving storage.

Image 4.1: The 20V 2.0Ah Li-ion battery featuring a digital charge level display.

5. സജ്ജീകരണം

5.1 ബാറ്ററി ചാർജ് ചെയ്യുന്നു

1. Connect the charger (AL C20C) to a standard power outlet. The charger's LED indicator will typically illuminate green, indicating standby mode.
2. Insert the 20V Li-ion battery (AL C20B) into the charger, ensuring it slides in completely and clicks securely into place.
3. The charger's LED indicator will change (e.g., to red or flashing green) to signify that charging is in progress.
4. Once the battery is fully charged, the LED indicator on the charger will change again (e.g., to solid green).
5. ചാർജറിൽ നിന്ന് പൂർണ്ണമായി ചാർജ് ചെയ്ത ബാറ്ററി നീക്കം ചെയ്യുക.

Image 5.1: The Yard Force 20V battery charger, ready for use.

5.2 Inserting the Battery into a Tool

1. Ensure the tool is switched off before inserting the battery.
2. Align the battery with the battery compartment or slot on your compatible Yard Force or PowerG 20V tool.
3. Slide the battery into the slot until it clicks firmly into place. Ensure it is fully seated and secure.

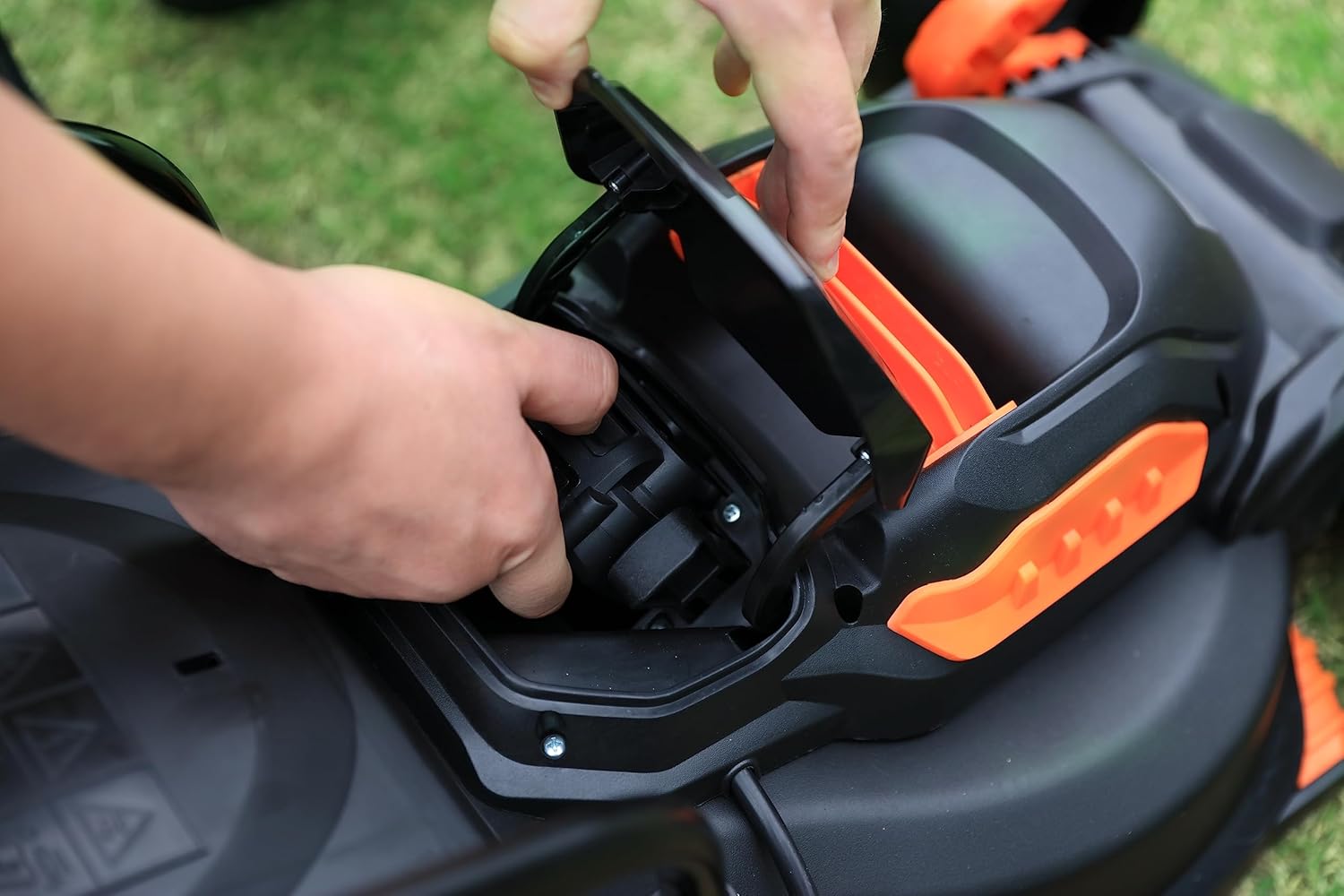

Image 5.2: Proper insertion of the battery into a compatible Yard Force tool.

5.3 Removing the Battery from a Tool

1. ഉപകരണം സ്വിച്ച് ഓഫ് ആണെന്ന് ഉറപ്പാക്കുക.
2. Locate and press the battery release button, usually found on the battery or the tool itself.
3. Slide the battery out of the tool's compartment.

Image 5.3: Two Yard Force 20V batteries correctly installed in a lawnmower's battery compartment.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

6.1 ബാറ്ററി നില പരിശോധിക്കുന്നു

To check the remaining charge level of your battery, press the battery level indicator button located on the battery pack. The digital LED display or a series of LED lights will illuminate, indicating the current charge status.

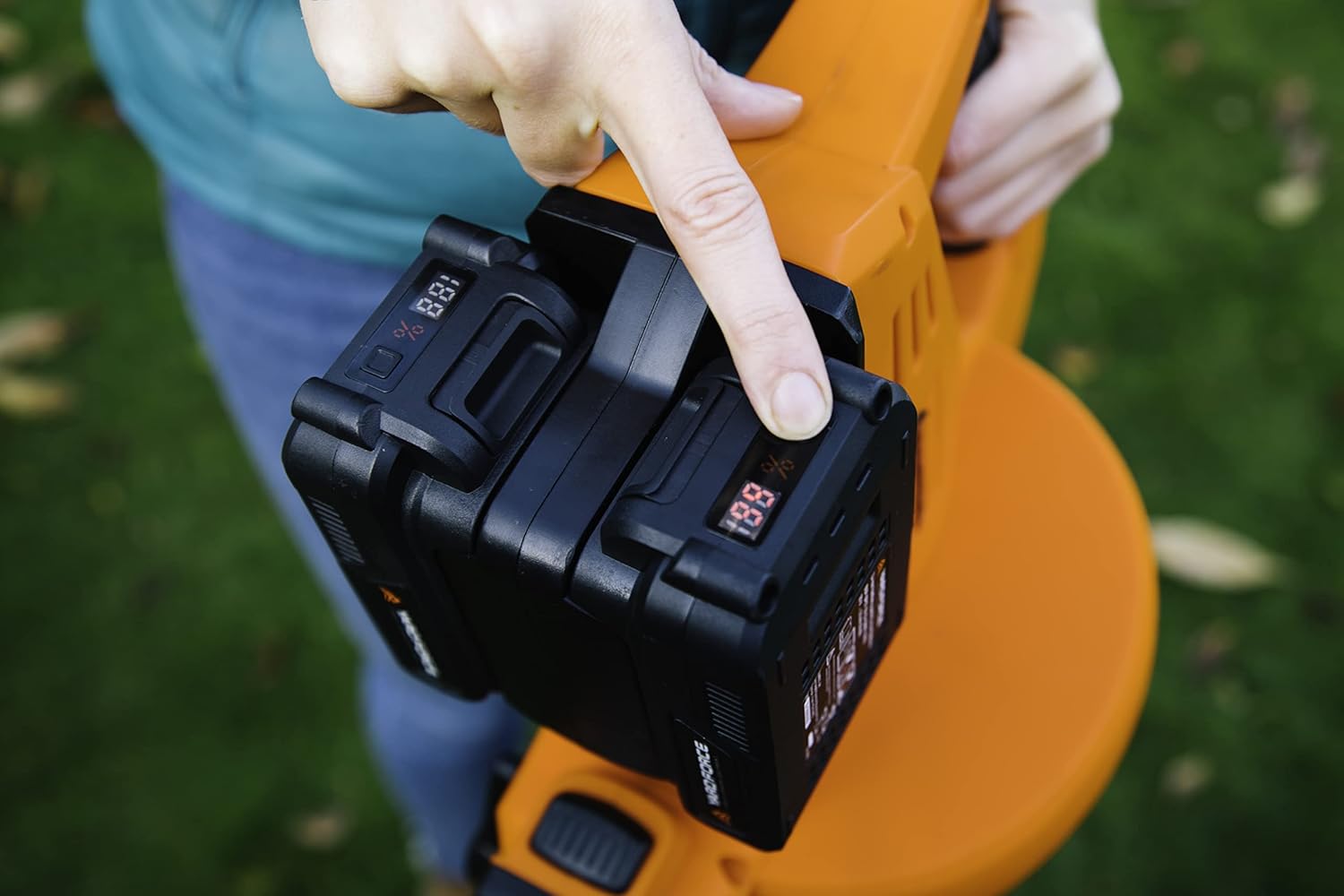

Image 6.1: A user checking the battery charge level by pressing the indicator button.

6.2 പൊതുവായ ഉപയോഗം

• Always ensure the battery is fully charged before starting any task for optimal performance and runtime.
• Do not force the battery into a tool. If it does not slide in easily, check for proper alignment.
• Avoid completely draining the battery during use, as this can reduce its overall lifespan. Recharge when the power noticeably decreases.

Image 6.2: Yard Force 20V tools in use, powered by the compatible battery system.

Image 6.3: A Yard Force 20V sprayer tool operating with the battery.

7. പരിപാലനം

7.1 വൃത്തിയാക്കൽ

• Wipe the battery and charger with a dry, soft cloth.
• Do not use solvents, abrasive cleaners, or immerse in water.
• Keep the battery terminals clean and free from debris.

7.2 സംഭരണം

• Store the battery and charger in a cool, dry place, away from direct sunlight, moisture, and extreme temperatures.
• For long-term storage, it is recommended to charge the battery to approximately 50-60% capacity.
• Recharge the battery every 3-6 months during long-term storage to prevent deep discharge and maintain battery health.

8. പ്രശ്‌നപരിഹാരം

8.1 ബാറ്ററി ചാർജ് ചെയ്യുന്നില്ല

• പവർ കണക്ഷൻ പരിശോധിക്കുക: പ്രവർത്തിക്കുന്ന പവർ ഔട്ട്‌ലെറ്റിലേക്ക് ചാർജർ സുരക്ഷിതമായി പ്ലഗ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
• ബാറ്ററി സീറ്റിംഗ്: Verify that the battery is correctly and fully seated in the charger.
• ചാർജർ സൂചകം: Observe the charger's LED indicator. If there is no light, the charger may be faulty or not receiving power.
• താപനില: If the battery is extremely hot or cold, allow it to reach room temperature (10°C - 40°C / 50°F - 104°F) before attempting to charge.

8.2 Battery Not Powering Tool

• ചാർജ് ലെവൽ പരിശോധിക്കുക: Press the battery level indicator button to confirm the battery has sufficient charge.
• ബാറ്ററി ചേർക്കൽ: Ensure the battery is securely and fully inserted into the tool's battery compartment.
• ഉപകരണ അനുയോജ്യത: Verify that the battery is compatible with the specific tool model.
• Tool/Battery Fault: If the battery is fully charged and correctly inserted but the tool still does not operate, there may be a fault with either the tool or the battery. Contact customer support.

9 സ്പെസിഫിക്കേഷനുകൾ

10. വാറൻ്റിയും പിന്തുണയും

For detailed warranty information, product registration, and customer support, please refer to the official Yard Force website or contact your local authorized retailer. It is recommended to keep your purchase receipt as proof of purchase for any warranty claims.
