Turing TP-MFD8M28 Smart 8MP IR Dome IP Camera User Manual

1. ആമുഖം

This user manual provides comprehensive instructions for the installation, operation, and maintenance of the Turing TP-MFD8M28 Smart 8MP IR Dome IP Camera. This advanced surveillance camera features 8MP resolution, a 2.8mm lens, and integrates with Turing SMART Series NVR, Bridge, and Cloud for advanced AI capabilities including Face, Human, and Vehicle detection. Designed for both indoor and outdoor use, it boasts IP67 weather resistance and IK10 vandal resistance, ensuring reliable performance in various environments.

2. ഉൽപ്പന്നം കഴിഞ്ഞുview

The Turing TP-MFD8M28 is a high-performance dome IP camera engineered for superior surveillance. Its robust design and intelligent features make it suitable for a wide range of security applications.

2.1 പ്രധാന സവിശേഷതകൾ

• Face/Human/Vehicle AI: Advanced detection capabilities when integrated with Turing SMART Series NVR, Bridge, and Cloud.
• ഉയർന്ന മിഴിവ്: Max. 8MP (3840x2160) at 20fps resolution for clear imaging.
• TwilightVision: Ensures optimal image clarity even in low-light conditions.
• മോടിയുള്ള ഡിസൈൻ: കാലാവസ്ഥാ പ്രതിരോധത്തിന് IP67 റേറ്റിംഗും നശീകരണ പ്രതിരോധത്തിന് IK10 റേറ്റിംഗും ഉണ്ട്.
• പവർ ഓവർ ഇഥർനെറ്റ് (PoE): Simplifies installation by providing power and data over a single cable.
• വൈഡ് ഡൈനാമിക് റേഞ്ച് (WDR): 120 dB WDR for balanced images in challenging lighting.
• ഓൺബോർഡ് സ്റ്റോറേജ്: Supports up to 256GB microSD card (not included) for local recording.

2.2 ക്യാമറ ഘടകങ്ങൾ

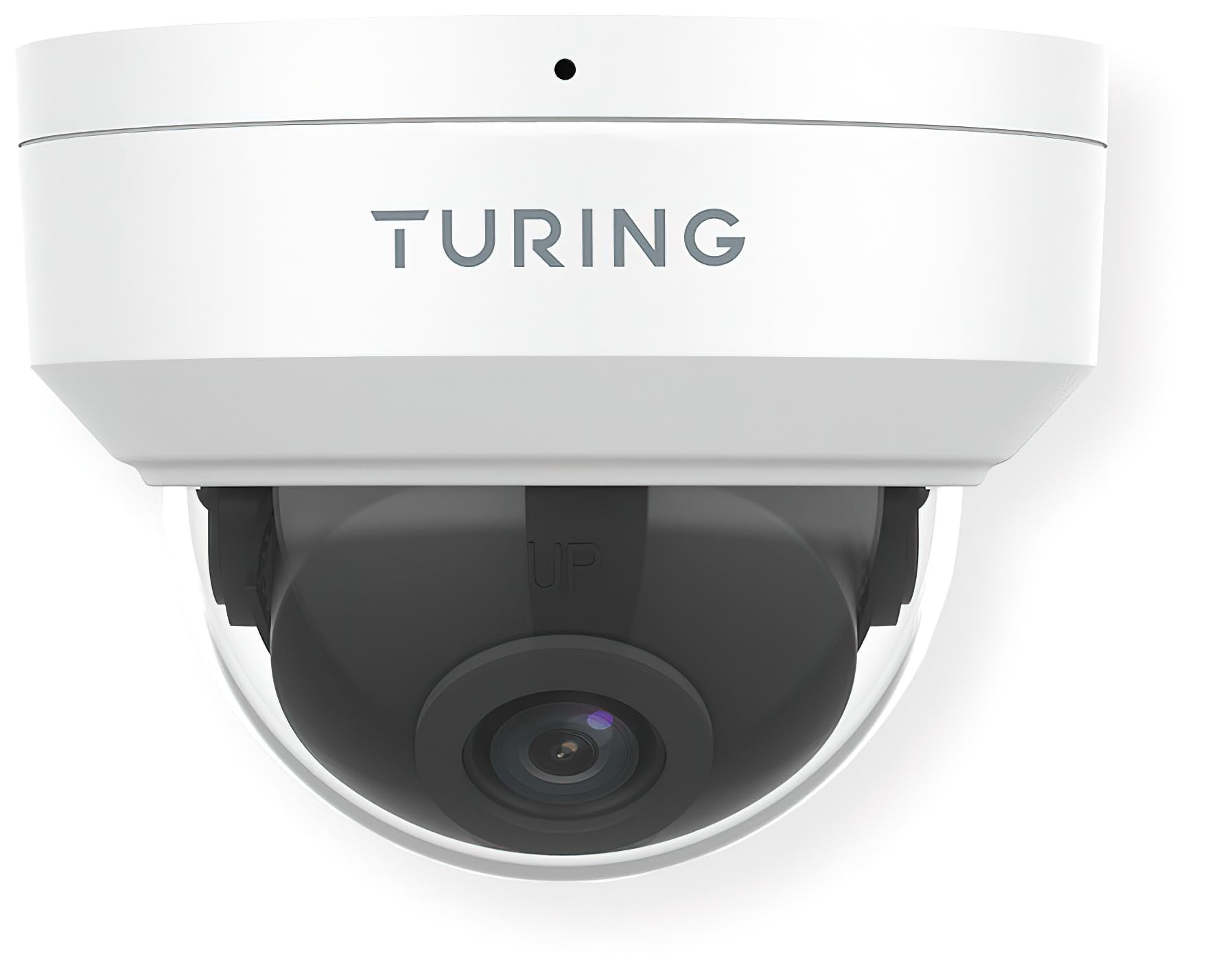

ചിത്രം 1: ഫ്രണ്ട് view of the Turing TP-MFD8M28 Smart 8MP IR Dome IP Camera. The image displays the white dome camera with the Turing logo on the top housing and the dark lens assembly visible through the clear dome cover. A small black dot, likely an indicator light or microphone, is visible at the top center.

The camera consists of a main housing, a clear dome cover, and an internal camera module with the lens. The housing is designed for secure mounting, and the dome protects the sensitive camera components while allowing for a wide field of view.

3. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

Proper installation is crucial for optimal performance and longevity of your camera.

3.1 പാക്കേജ് ഉള്ളടക്കം

• Turing TP-MFD8M28 IP Camera
• മൗണ്ടിംഗ് സ്ക്രൂകളും വാൾ പ്ലഗുകളും
• വാട്ടർപ്രൂഫ് കണക്റ്റർ (ഇഥർനെറ്റ് കേബിളിനായി)
• ദ്രുത ആരംഭ ഗൈഡ്

3.2 മൗണ്ടിംഗ് നിർദ്ദേശങ്ങൾ

1. ലൊക്കേഷൻ തിരഞ്ഞെടുക്കുക: Select a suitable indoor or outdoor location, ensuring a clear field of view and access to network cabling. Consider the camera's 2.8mm fixed lens angle of view (H: 112.4°, V: 60.1°, D: 146.1°).
2. ഉപരിതലം തയ്യാറാക്കുക: Mark drilling points using the provided mounting template (if applicable). Drill holes for the wall plugs.
3. സുരക്ഷിത അടിത്തറ: Attach the camera's mounting base securely to the surface using the provided screws.
4. കേബിളുകൾ ബന്ധിപ്പിക്കുക: Connect the Ethernet cable to the camera's PoE port. Use the waterproof connector for outdoor installations to protect the connection.
5. ആംഗിൾ ക്രമീകരിക്കുക: Once mounted, adjust the camera's lens angle to cover the desired surveillance area.
6. Secure Dome: Reattach the clear dome cover, ensuring it is properly sealed.

3.3 നെറ്റ്‌വർക്ക് കണക്ഷൻ

The TP-MFD8M28 supports Power over Ethernet (PoE). Connect the camera to a PoE-enabled switch or NVR using a standard Ethernet cable. The camera will power on automatically. For initial setup and configuration, refer to the Turing Vision software or your NVR's user manual.

4. ക്യാമറ പ്രവർത്തിപ്പിക്കുക

The camera's primary functions are managed through the Turing Vision software or a compatible Turing SMART Series NVR/Bridge.

4.1 തത്സമയം View ഒപ്പം റെക്കോർഡിംഗ്

• Access the live feed through the Turing Vision application or connected NVR.
• Configure recording schedules (continuous, motion-triggered, event-based) via the software interface.
• പ്ലേബാക്ക് റെക്കോർഡ് ചെയ്ത footage from the NVR or the camera's microSD card (if installed).

4.2 AI Features (with Turing SMART Series NVR/Bridge)

• മുഖം തിരിച്ചറിയൽ: Set up and manage known faces for alerts or access control.
• People Detection: Receive alerts when human figures are detected in specified zones.
• വാഹനം കണ്ടെത്തൽ: Get notifications for vehicle presence or movement.
• Configure detection zones and sensitivity settings within the Turing Vision software.

4.3 വിപുലമായ ക്രമീകരണങ്ങൾ

• ചിത്ര ക്രമീകരണങ്ങൾ: Adjust brightness, contrast, saturation, and WDR settings.
• നെറ്റ്‌വർക്ക് ക്രമീകരണങ്ങൾ: Configure IP address, port forwarding, and other network parameters.
• ഫേംവെയർ അപ്‌ഡേറ്റുകൾ: Regularly check for and apply firmware updates to ensure optimal performance and security.

5. പരിപാലനം

നിങ്ങളുടെ ക്യാമറയുടെ ദീർഘായുസ്സും മികച്ച പ്രകടനവും ഉറപ്പാക്കാൻ പതിവ് അറ്റകുറ്റപ്പണികൾ സഹായിക്കുന്നു.

• ലെൻസ് ക്ലീനിംഗ്: Gently wipe the clear dome and lens with a soft, lint-free cloth. For stubborn dirt, use a mild lens cleaning solution. Avoid abrasive materials.
• ഭവന പരിശോധന: Periodically check the camera housing for any signs of damage, cracks, or loose components.
• കേബിൾ കണക്ഷനുകൾ: Ensure all cable connections are secure and free from corrosion, especially for outdoor installations.
• സോഫ്റ്റ്‌വെയർ അപ്‌ഡേറ്റുകൾ: Keep the camera's firmware and associated Turing Vision software updated to the latest versions.

6. പ്രശ്‌നപരിഹാരം

If you encounter issues with your camera, refer to the following common problems and solutions.

If the problem persists after attempting these solutions, please contact Turing technical support.

7 സ്പെസിഫിക്കേഷനുകൾ

Detailed technical specifications for the Turing TP-MFD8M28 Smart 8MP IR Dome IP Camera.

8. വാറൻ്റിയും പിന്തുണയും

Turing products are designed for reliability and performance.

8.1 വാറൻ്റി വിവരങ്ങൾ

This product comes with a standard manufacturer's warranty. Please refer to the warranty card included in your product packaging or visit the official Turing webവിശദമായ വാറന്റി നിബന്ധനകൾക്കും വ്യവസ്ഥകൾക്കും സൈറ്റ് സന്ദർശിക്കുക. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങലിന്റെ തെളിവ് സൂക്ഷിക്കുക.

8.2 സാങ്കേതിക പിന്തുണ

For technical assistance, troubleshooting, or any product-related inquiries, please contact Turing technical support.

• ഓൺലൈൻ പിന്തുണ: Visit the official Turing website for FAQs, knowledge base articles, and support resources.
• ബന്ധപ്പെടാനുള്ള വിവരങ്ങൾ: Refer to the contact section on the Turing webനേരിട്ടുള്ള പിന്തുണയ്ക്കായി ഫോൺ നമ്പറുകൾക്കോ ​​ഇമെയിൽ വിലാസങ്ങൾക്കോ ​​ഉള്ള സൈറ്റ്.

When contacting support, please have your product model number (TP-MFD8M28) and serial number ready.
