1. ആമുഖം
This manual provides essential information for the safe and efficient use of your Sharp NEC 86-inch 4K UHD Professional Display, model 4P-B86EJ2U. This display is designed for commercial and professional applications, offering high-resolution visuals and reliable performance for extended operating hours. Please read this manual thoroughly before installation and operation, and retain it for future reference.

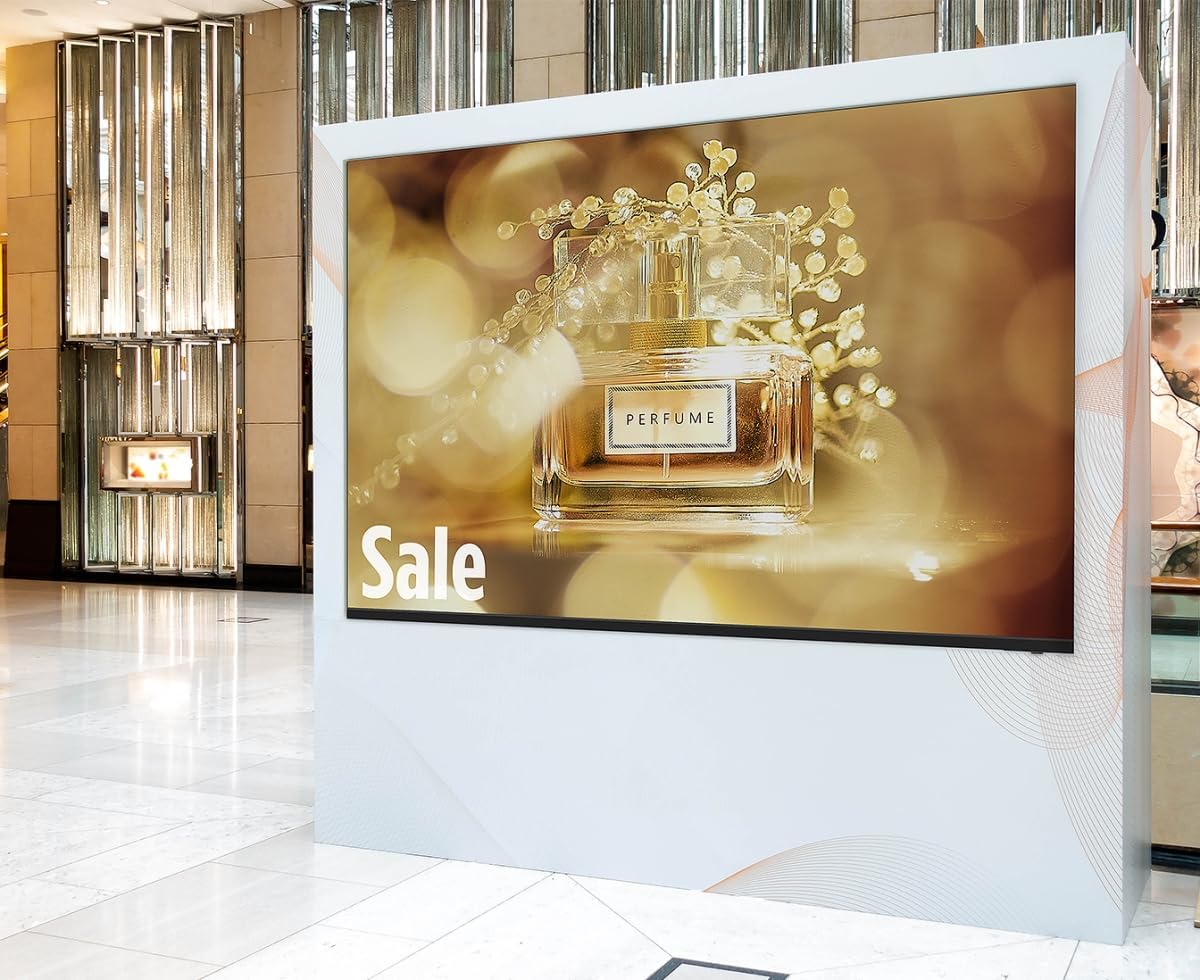

Image: The Sharp NEC 86-inch Professional Display, model 4P-B86EJ2U, is shown integrated into a commercial environment, displaying a vibrant advertisement for perfume. The display is mounted vertically within a white frame, highlighting its suitability for digital signage and promotional content in retail or public spaces.
2 സുരക്ഷാ വിവരങ്ങൾ
ഡിസ്പ്ലേയ്ക്ക് കേടുപാടുകൾ സംഭവിക്കാതിരിക്കാനും ഉപയോക്തൃ സുരക്ഷ ഉറപ്പാക്കാനും ഇനിപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ പാലിക്കുക:
- വൈദ്യുതി വിതരണം: Connect the display only to a grounded power outlet with the specified voltage (120V AC). Do not overload power strips or extension cords.
- വെൻ്റിലേഷൻ: Ensure adequate ventilation around the display. Do not block ventilation openings or install the display in an enclosed space without proper airflow.
- കൈകാര്യം ചെയ്യൽ: The display is heavy. Always use appropriate lifting techniques and sufficient personnel when moving or installing the unit.
- ഈർപ്പം: Keep the display away from water, rain, or excessive humidity. Do not operate with wet hands.
- വൃത്തിയാക്കൽ: വൃത്തിയാക്കുന്നതിന് മുമ്പ് വൈദ്യുതി വിച്ഛേദിക്കുക. മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. ലിക്വിഡ് ക്ലീനറുകൾ നേരിട്ട് സ്ക്രീനിൽ വയ്ക്കുന്നത് ഒഴിവാക്കുക.
- സേവനം: Do not attempt to service the display yourself. Refer all servicing to qualified service personnel.
3. പാക്കേജ് ഉള്ളടക്കം
പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:
- Sharp NEC 86-inch 4K UHD Professional Display (Model 4P-B86EJ2U)
- ഡിസ്പ്ലേ സ്റ്റാൻഡ്
- പവർ കോർഡ്
- റിമോട്ട് കൺട്രോൾ (ബാറ്ററികൾക്കൊപ്പം)
- നിർദ്ദേശ മാനുവൽ (ഈ പ്രമാണം)
4. സജ്ജീകരണം
4.1 അൺപാക്കിംഗ്
- Place the display carton on a flat, stable surface.
- Carefully open the carton and remove any packing materials.
- With assistance, lift the display out of the carton. Avoid touching the screen directly.
4.2 സ്റ്റാൻഡ് ഇൻസ്റ്റലേഷൻ
ഉൾപ്പെടുത്തിയ സ്റ്റാൻഡ് ഉപയോഗിക്കുകയാണെങ്കിൽ:
- Carefully place the display face down on a soft, clean surface to prevent screen damage.
- Attach the stand to the designated mounting points on the back of the display using the provided screws. Ensure all screws are tightened securely.
- With assistance, carefully place the display upright on a stable, level surface.
4.3 വാൾ മൗണ്ടിംഗ് (ഓപ്ഷണൽ)
The display supports VESA-compliant wall mounts. Refer to your wall mount's instructions for proper installation. Ensure the wall mount can support the display's weight (approximately 123 pounds).
4.4 ഉപകരണങ്ങൾ ബന്ധിപ്പിക്കുന്നു
- ശക്തി: Connect the power cord to the display's power input and then to a grounded 120V AC power outlet.
- വീഡിയോ ഇൻപുട്ട്: Connect your video source (e.g., media player, computer) to the display using an HDMI cable. The display supports 4K resolution via HDMI.
- USB: For firmware updates or media playback (if supported by the display's internal player), connect a USB device to the USB port.
4.5 പ്രാരംഭ പവർ-ഓൺ
- എല്ലാ കണക്ഷനുകളും സുരക്ഷിതമാണെന്ന് ഉറപ്പാക്കുക.
- ഡിസ്പ്ലേയിലെ പവർ ബട്ടൺ അല്ലെങ്കിൽ റിമോട്ട് കൺട്രോൾ അമർത്തുക.
- Follow any on-screen prompts for initial setup, such as language selection or input source.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
5.1 അടിസ്ഥാന നിയന്ത്രണങ്ങൾ
Use the remote control or the buttons on the display to navigate the menu and control functions:
- ശക്തി: ഡിസ്പ്ലേ ഓൺ അല്ലെങ്കിൽ ഓഫ് ചെയ്യുന്നു.
- ഇൻപുട്ട്/ഉറവിടം: Selects the desired input source (HDMI 1, HDMI 2, USB, etc.).
- മെനു: പ്രധാന ക്രമീകരണ മെനുവിലേക്ക് പ്രവേശിക്കുന്നു.
- നാവിഗേഷൻ ബട്ടണുകൾ: Used to move through menu options.
- നൽകുക/ശരി: തിരഞ്ഞെടുക്കലുകൾ സ്ഥിരീകരിക്കുന്നു.
5.2 ഡിസ്പ്ലേ ക്രമീകരണങ്ങൾ
Access the main menu to adjust various display parameters:
- ചിത്ര മോഡ്: Select from predefined picture settings (e.g., Standard, Dynamic, Custom).
- തെളിച്ചം: Adjust the overall luminance of the screen (rated at 380 cd/m2).
- ദൃശ്യതീവ്രത: Adjust the difference between the lightest and darkest areas of the image (rated at 1,200:1).
- റെസലൂഷൻ: The display supports 4K Ultra-HD (3840 x 2160) resolution. Ensure your source device is configured to output at this resolution for optimal clarity.
- വീക്ഷണ അനുപാതം: Set the display aspect ratio to 16:9 or other available options to match your content.
5.3 Landscape Mode
The display is designed for operation in landscape orientation. Ensure physical installation matches this orientation for proper viewing.
5.4 Extended Operation (16/7)
This professional display is engineered for reliable operation up to 16 hours a day, 7 days a week, making it suitable for demanding commercial environments.
6. പരിപാലനം
6.1 സ്ക്രീൻ വൃത്തിയാക്കൽ
- Turn off the display and unplug the power cord.
- മൃദുവായ, ലിന്റ് രഹിത തുണി ഉപയോഗിച്ച് സ്ക്രീൻ സൌമ്യമായി തുടയ്ക്കുക. കഠിനമായ പാടുകൾക്ക്, നേരിയ തോതിൽ dampതുണിയിൽ വെള്ളം അല്ലെങ്കിൽ സ്ക്രീൻ-നിർദ്ദിഷ്ട ക്ലീനിംഗ് ലായനി ഉപയോഗിക്കുക (സ്ക്രീനിൽ നേരിട്ട് സ്പ്രേ ചെയ്യരുത്).
- Allow the screen to dry completely before plugging in the power cord and turning on the display.
6.2 കാബിനറ്റ് വൃത്തിയാക്കൽ
Wipe the display cabinet with a soft, dry cloth. Avoid using abrasive cleaners or solvents.
6.3 ഫേംവെയർ അപ്ഡേറ്റുകൾ
Periodically check the Sharp NEC support website for available firmware updates. Follow the instructions provided with the update package for installation via USB.
7. പ്രശ്നപരിഹാരം
If you encounter issues with your display, refer to the following common problems and solutions:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ശക്തിയില്ല | Power cord disconnected; Power outlet faulty; Display off | Check power cord connection; Test outlet with another device; Press power button on display/remote |
| No signal/No picture | Incorrect input source selected; Video cable loose/faulty; Source device off/faulty | Select correct input source; Check video cable connections; Ensure source device is on and working |
| Picture too dark/bright | Brightness/Contrast settings incorrect | Adjust Brightness and Contrast settings in the OSD menu |
| റിമോട്ട് കൺട്രോൾ പ്രവർത്തിക്കുന്നില്ല | Batteries depleted; Obstruction between remote and display; Remote sensor blocked | Replace batteries; Remove obstructions; Ensure remote sensor is clear |
If the problem persists after attempting these solutions, please contact Sharp NEC customer support.
8 സ്പെസിഫിക്കേഷനുകൾ
Key technical specifications for the Sharp NEC 86-inch 4K UHD Professional Display (Model 4P-B86EJ2U):
- മോഡൽ നമ്പർ: 4P-B86EJ2U
- സ്ക്രീൻ വലിപ്പം: 86 ഇഞ്ച് (85.6" ഡയഗണൽ)
- പ്രദർശന സാങ്കേതികവിദ്യ: LED (Direct LED Backlighting)
- റെസലൂഷൻ: 4K Ultra-HD (3840 x 2160)
- വീക്ഷണ അനുപാതം: 16:9
- തെളിച്ചം: 380 cd/m²
- ദൃശ്യതീവ്രത അനുപാതം: 1,200:1
- പുതുക്കൽ നിരക്ക്: 60 Hz
- പ്രവർത്തന സമയം: 16/7 (ദിവസത്തിൽ 16 മണിക്കൂർ, ആഴ്ചയിൽ 7 ദിവസം)
- കണക്റ്റിവിറ്റി: HDMI, USB
- ഉൽപ്പന്ന അളവുകൾ (D x W x H): 3.7" x 75.7" x 3.7" (Note: H dimension seems incorrect based on typical display measurements, likely refers to depth)
- ഇനത്തിൻ്റെ ഭാരം: 123 പൗണ്ട്
- വാല്യംtage: 120 വോൾട്ട് (എസി)
- വാട്ട്tage: 8 watts (Note: This wattage value is unusually low for a display of this size and resolution. Please refer to the product label for accurate power consumption.)
- പ്രത്യേക സവിശേഷത: Flat Panel Design
9. വാറൻ്റിയും പിന്തുണയും
Your Sharp NEC Professional Display is covered by a manufacturer's warranty. For detailed warranty terms and conditions, please refer to the warranty card included with your product or visit the official Sharp NEC website. For technical assistance, troubleshooting beyond this manual, or to inquire about service, please contact Sharp NEC customer support directly.
ഓൺലൈൻ പിന്തുണ: www.sharpnecdisplays.us
