റേഞ്ചർ DST-2420 ടയർ ബാലൻസർ ഉപയോക്തൃ മാനുവൽ

1. ആമുഖം

This manual provides essential instructions for the safe and efficient operation, installation, and maintenance of the Ranger DST-2420 Tire Balancer. The DST-2420 is designed for accurate wheel balancing, featuring Digital Sensor Technology and a Direct-Axis drive system to ensure precise, vibration-free wheel balancing for various vehicle types.

Please read this manual thoroughly before operating the equipment. Retain this manual for future reference.

2 സുരക്ഷാ വിവരങ്ങൾ

WARNING: Failure to follow these safety instructions may result in serious injury or equipment damage.

• സുരക്ഷാ ഗ്ലാസുകളും കയ്യുറകളും ഉൾപ്പെടെ ഉചിതമായ വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ (പിപിഇ) എപ്പോഴും ധരിക്കുക.
• Ensure the balancer is installed on a level, stable surface capable of supporting its weight and the weight of the wheel being balanced.
• ഏതെങ്കിലും അറ്റകുറ്റപ്പണികൾ അല്ലെങ്കിൽ സേവനം നടത്തുന്നതിന് മുമ്പ് വൈദ്യുതി വിച്ഛേദിക്കുക.
• പ്രവർത്തന സമയത്ത് കൈകൾ, മുടി, അയഞ്ഞ വസ്ത്രങ്ങൾ എന്നിവ ചലിക്കുന്ന ഭാഗങ്ങളിൽ നിന്ന് അകറ്റി നിർത്തുക.
• Do not operate the balancer if any parts are damaged or missing.
• പരിശീലനം ലഭിച്ചതും അംഗീകൃതവുമായ ഉദ്യോഗസ്ഥർ മാത്രമേ ഈ ഉപകരണം പ്രവർത്തിപ്പിക്കാവൂ.
• ജോലിസ്ഥലം വൃത്തിയുള്ളതും നല്ല വെളിച്ചമുള്ളതുമായി സൂക്ഷിക്കുക.

3. ഉൽപ്പന്ന ഘടകങ്ങളും സവിശേഷതകളും

The Ranger DST-2420 Tire Balancer includes the following key components and features:

• നിയന്ത്രണ പാനൽ: Digital display and input buttons for operation.
• Wheel Shaft: 40mm shaft for mounting wheels.
• Mounting Cone Package: Various cones to accommodate different wheel hub sizes.
• Tape Weight Feeder: Dispenser for adhesive wheel weights.
• Wheel Weight Starter Kit: Initial supply of wheel weights.
• Multi-directional Quartz Piezoelectric Load Sensors: For precise weight measurement.
• Direct-Axis Drive System: Ensures accurate and repeatable balancing.
• സംരക്ഷണ ഹുഡ്: Covers the wheel during rotation for safety.

ചിത്രം 3.1: ഓവർview of the Ranger DST-2420 Tire Balancer with a wheel mounted.

Figure 3.2: Close-up of the control panel and integrated storage trays for wheel weights.

Figure 3.3: Detail of the tape weight feeder, designed for convenient access to adhesive weights.

Figure 3.4: Integrated storage rack for various mounting cones and accessories.

4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

1. അൺപാക്ക് ചെയ്യുന്നു: Carefully remove the balancer from its packaging. Inspect for any shipping damage.
2. പ്ലേസ്മെൻ്റ്: Position the balancer on a solid, level concrete floor. Ensure adequate space around the machine for safe operation and maintenance.
3. ആങ്കറിംഗ്: Secure the balancer to the floor using appropriate anchor bolts (not included) to prevent movement during operation.
4. പവർ കണക്ഷൻ: Connect the balancer to a dedicated electrical circuit as specified in the electrical requirements section (refer to specifications). Ensure the power supply matches the machine's requirements.
5. പ്രാരംഭ കാലിബ്രേഷൻ: Perform the initial calibration procedure as outlined in the separate calibration guide (if provided) or the on-screen prompts.

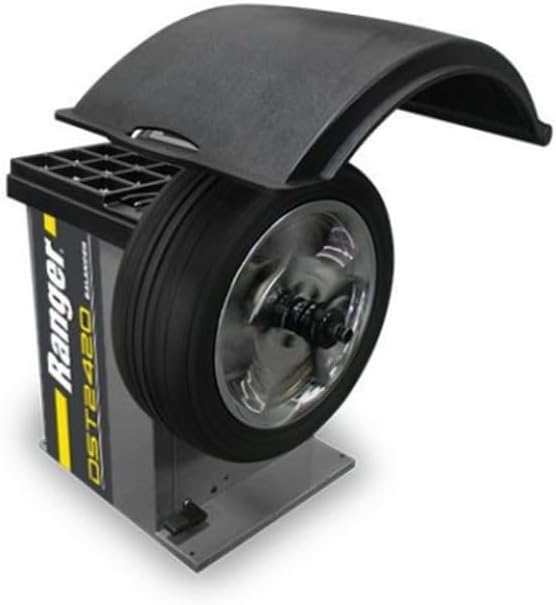

ചിത്രം 4.1: വശം view of the balancer, illustrating its compact footprint for placement.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

1. ചക്രം സ്ഥാപിക്കൽ:
   • Select the correct mounting cone for the wheel's center bore.
   • Place the wheel onto the 40mm shaft, ensuring it is centered and snug against the cone.
   • Secure the wheel with the quick-release wing nut or appropriate clampഉപകരണം.
2. Inputting Wheel Data:
   • Manually input the wheel's diameter, width, and offset using the control panel buttons.
   • Verify the entered data on the digital display.
3. Starting the Balance Cycle:
   • Lower the protective hood.
   • Press the "START" button on the control panel. The machine will rotate the wheel to measure imbalance.
4. Applying Wheel Weights:
   • Once the cycle is complete, the display will indicate the required weight amount and location for both inner and outer planes.
   • Rotate the wheel manually to the indicated position for weight placement.
   • Select the appropriate weight from the wheel weight starter kit or tape weight feeder.
   • Apply the weight to the designated area on the wheel rim.
5. Re-checking Balance:
   • Repeat the balance cycle by pressing "START" to confirm the wheel is balanced.
   • Adjust weights as necessary until the display shows zero or minimal imbalance.
6. Removing the Wheel:
   • Raise the protective hood.
   • Loosen the quick-release wing nut and carefully remove the balanced wheel from the shaft.

6. പരിപാലനം

Regular maintenance ensures the longevity and accuracy of your Ranger DST-2420 Tire Balancer.

• ദിവസേന:
  • Clean the machine, especially the shaft and mounting surfaces, to remove dirt and debris.
  • എന്തെങ്കിലും കേടുപാടുകൾ ഉണ്ടോയെന്ന് പവർ കോർഡ് പരിശോധിക്കുക.
• പ്രതിവാരം:
  • ഇറുകിയതിനായി എല്ലാ ഫാസ്റ്റനറുകളും പരിശോധിക്കുക.
  • Inspect the protective hood for cracks or damage.
• പ്രതിമാസ:
  • Perform a calibration check using a known good test wheel.
  • Lubricate moving parts as specified in the detailed service manual (if applicable).
• വാർഷികം:
  • Have the machine inspected by a qualified service technician.

CAUTION: Always disconnect power before performing any maintenance.

7. പ്രശ്‌നപരിഹാരം

8 സ്പെസിഫിക്കേഷനുകൾ

9. വാറൻ്റി വിവരങ്ങൾ

Specific warranty details for the Ranger DST-2420 Tire Balancer are provided by the manufacturer, Bendpak. Please refer to the warranty card included with your product or visit the official Ranger/Bendpak website for the most current and comprehensive warranty policy. Keep your proof of purchase for warranty claims.

10. ഉപഭോക്തൃ പിന്തുണ

For technical assistance, parts, or service inquiries regarding your Ranger DST-2420 Tire Balancer, please contact Bendpak customer support.

നിർമ്മാതാവ്: Bendpak

.ദ്യോഗിക സന്ദർശിക്കുക Ranger Store on Amazon or the Bendpak corporate webബന്ധപ്പെടാനുള്ള വിവരങ്ങൾക്കും പിന്തുണാ ഉറവിടങ്ങൾക്കുമുള്ള സൈറ്റ്.
