1. ആമുഖം
Welcome to your new Miele W1 Front-Loading Washing Machine. This appliance is designed to provide exceptional laundry care with advanced features such as the ProfiEco Motor, TwinDos automatic detergent dispensing, CapDosing for special applications, and Miele@home connectivity. This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your appliance. Please read it thoroughly before first use and keep it for future reference.
2 സുരക്ഷാ വിവരങ്ങൾ
ഉപകരണത്തിന് പരിക്കേൽക്കുകയോ കേടുപാടുകൾ സംഭവിക്കുകയോ ചെയ്യാതിരിക്കാൻ ഇനിപ്പറയുന്ന സുരക്ഷാ മാർഗ്ഗനിർദ്ദേശങ്ങൾ എപ്പോഴും പാലിക്കുക:
- അപ്ലയൻസ് ശരിയായി ഇൻസ്റ്റാൾ ചെയ്തിട്ടുണ്ടെന്നും യോഗ്യതയുള്ള ഒരു സാങ്കേതിക വിദഗ്ധൻ അടിസ്ഥാനപ്പെടുത്തിയിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
- പവർ കോർഡ് കേടായെങ്കിൽ മെഷീൻ പ്രവർത്തിപ്പിക്കരുത്.
- പ്രവർത്തന സമയത്ത് കുട്ടികളെയും വളർത്തുമൃഗങ്ങളെയും ഉപകരണത്തിൽ നിന്ന് അകറ്റി നിർത്തുക.
- കത്തുന്ന വസ്തുക്കളാൽ മലിനമായ വസ്തുക്കൾ കഴുകരുത്.
- വൃത്തിയാക്കുന്നതിനോ അറ്റകുറ്റപ്പണികൾ നടത്തുന്നതിനോ മുമ്പ് എല്ലായ്പ്പോഴും മെഷീൻ അൺപ്ലഗ് ചെയ്യുക.
- Do not open the detergent dispenser or door during a wash cycle.
3. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
3.1 അൺപാക്കിംഗ്
മെഷീനിന്റെ പിൻഭാഗത്തുള്ള ട്രാൻസ്പോർട്ട് ബോൾട്ടുകൾ ഉൾപ്പെടെ എല്ലാ പാക്കേജിംഗ് വസ്തുക്കളും ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക. ഭാവിയിലെ ഗതാഗതത്തിനായി പാക്കേജിംഗ് സൂക്ഷിക്കുക.
3.2 സ്ഥാനനിർണ്ണയം
Place the washing machine on a firm, level surface. Use the adjustable feet to ensure the machine is perfectly balanced, minimizing vibration and noise during operation.
ചിത്രം 3.1: മുൻഭാഗം view of the Miele W1 Front-Loading Washing Machine. This image shows the appliance's sleek design and front-loading door, ready for installation.
3.3 വെള്ളവും വൈദ്യുതി കണക്ഷനും
Connect the water inlet hose to a cold water supply and the drain hose to a suitable drain. Ensure all connections are secure to prevent leaks. Plug the power cord into a grounded electrical outlet. Refer to the technical specifications for voltagഇ ആവശ്യകതകൾ.
ചിത്രം 3.2: വശം view of the Miele W1 Front-Loading Washing Machine with the door open. This view highlights the spacious drum and the accessibility for loading and unloading laundry.
4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
4.1 കൺട്രോൾ പാനൽ ഓവർview (DirectSensor)
The DirectSensor control panel provides intuitive fingertip operation for selecting wash programs and settings. The display shows program status, remaining time, and other relevant information.
Figure 4.1: DirectSensor Control Panel. This image provides a close-up of the user-friendly control panel, allowing for easy program selection and monitoring.
Figure 4.2: DirectSensor Easy Fingertip Operation. This image highlights the simplicity and responsiveness of the DirectSensor control panel for effortless operation.
4.2 Loading Laundry (AddLoad)
Open the washing machine door and load your laundry. Do not overload the drum. The AddLoad function allows you to add forgotten items even after a program has started, provided the water level and temperature allow.

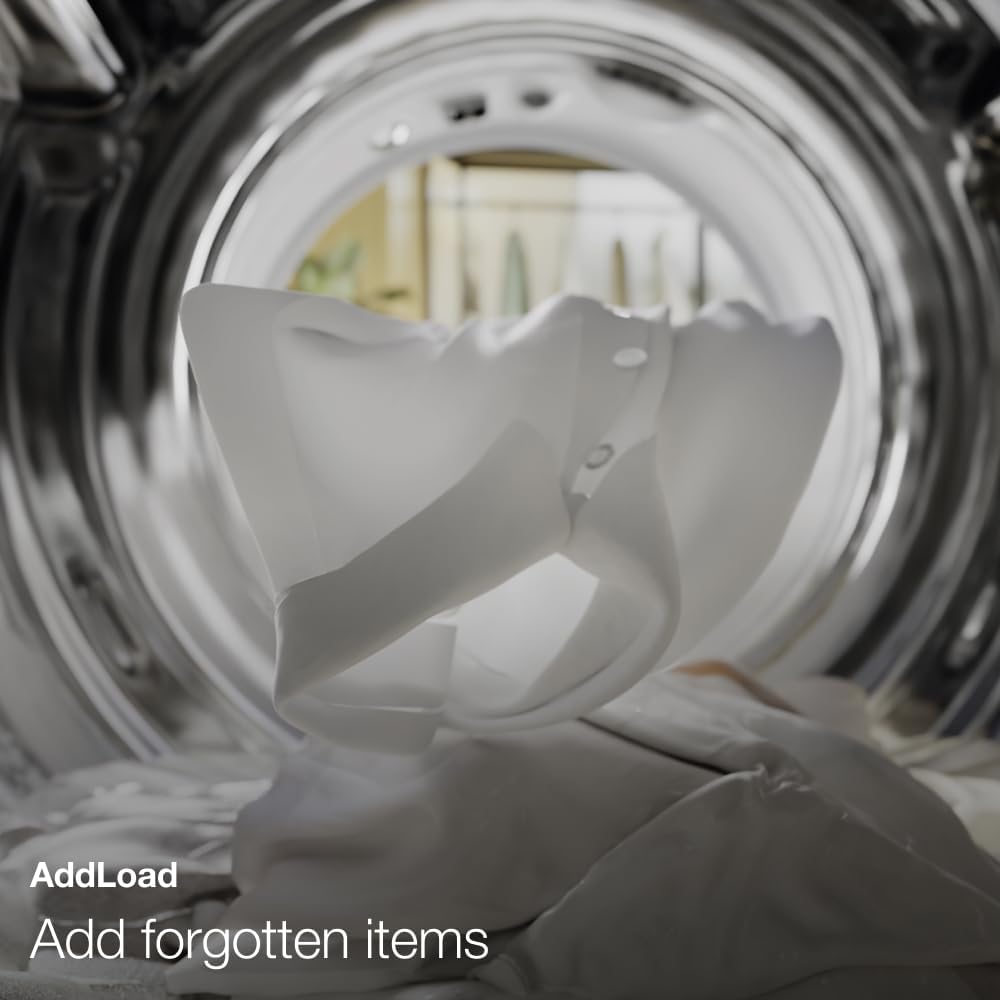

Figure 4.3: AddLoad Feature. This image shows laundry inside the drum, illustrating how forgotten items can be added during a cycle.
Figure 4.4: Add Forgotten Items with AddLoad. This image emphasizes the convenience of adding laundry mid-cycle.
4.3 Detergent Dispensing (TwinDos & CapDosing)
The WWD660 WCS TwinDos model features two innovative detergent dispensing systems:
- ട്വിൻഡോസ്: This revolutionary 2-phase system automatically dispenses the optimum amount of detergent (UltraPhase 1 and UltraPhase 2) at the right time during the wash cycle, ensuring perfect cleaning results.
- ക്യാപ്ഡോസിംഗ്: For special applications like wool care, silk care, or reproofing, use Miele CapDosing capsules. Simply insert the capsule into the designated compartment in the detergent drawer.
Figure 4.5: TwinDos Auto-dosing System. This image illustrates the TwinDos system with its two detergent cartridges, providing automatic and precise detergent dispensing.
Figure 4.6: TwinDos Tailormade Care. This image highlights the precision and convenience of the TwinDos system for optimal laundry care.
Figure 4.7: CapDosing System. This image shows a CapDosing capsule inserted into the detergent drawer, ready for specialized fabric care.
Figure 4.8: Optimal Dispensing of Special-Purpose Detergents. This image emphasizes the precise and optimal dispensing offered by the CapDosing system.
4.4 പ്രോഗ്രാം തിരഞ്ഞെടുക്കൽ
Turn the program selector to choose the desired wash program (e.g., Cottons, Delicates, Express 20, Dark Garments, Denim). The display will show the default settings for the selected program, which can be adjusted using the touch controls.
4.5 പ്രത്യേക സവിശേഷതകൾ
4.5.1 Pre-ironing
The pre-ironing function helps to reduce creasing, making ironing easier. At the end of the wash cycle, laundry is gently tumbled inside the moist, warm drum and wrinkles are delicately smoothed out with steam.
Figure 4.9: Pre-ironing Function. This image shows the washing machine in a laundry room, emphasizing the benefit of reduced ironing time.
Figure 4.10: Up to 50% Less Ironing. This image highlights the significant reduction in ironing effort thanks to the pre-ironing function.
4.5.2 Miele@home Connectivity
The Miele@home system allows you to connect your washing machine to your home network via Wi-Fi. Use the Miele app on your smartphone or tablet to monitor program status, receive notifications, and control your appliance remotely.
Figure 4.11: Miele@home Connectivity. This image shows a smartphone displaying the Miele app next to the washing machine, demonstrating remote control capabilities.
Figure 4.12: Stay Connected with Miele@home. This image highlights how the Miele@home system enhances daily routines through smart connectivity.
5. പരിപാലനവും പരിചരണവും
5.1 പുറംഭാഗം വൃത്തിയാക്കൽ
ഒരു മൃദുവായ, ഡി ഉപയോഗിച്ച് ബാഹ്യ പ്രതലങ്ങൾ തുടയ്ക്കുകamp തുണി. ഉരച്ചിലുകളുള്ള ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
5.2 Drum Care (Honeycomb Drum)
The Miele Honeycomb drum features a unique hexagonal structure that creates a thin film of water, allowing laundry to glide gently, protecting fibers and ensuring exceptional care. Regularly check the drum for any foreign objects and clean if necessary.
Figure 5.1: Honeycomb Drum. This close-up shows the innovative honeycomb structure of the drum, designed for gentle and effective laundry care.
Figure 5.2: Exceptional Laundry Care. This image further illustrates the benefits of the Honeycomb Drum's design in protecting fabrics.
5.3 ഫിൽട്ടർ ക്ലീനിംഗ്
Periodically clean the drain pump filter located at the bottom front of the machine. Refer to the detailed instructions in the full manual for proper procedure to avoid water spillage.
6. പ്രശ്നപരിഹാരം
Before contacting customer service, please refer to the following table for common issues and their solutions:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| മെഷീൻ ആരംഭിക്കുന്നില്ല | വൈദ്യുതി ഇല്ല; വാതിൽ ശരിയായി അടച്ചിട്ടില്ല; പ്രോഗ്രാം തിരഞ്ഞെടുത്തിട്ടില്ല. | Check power connection; Ensure door clicks shut; Select a wash program. |
| അമിതമായ വൈബ്രേഷൻ/ശബ്ദം | ട്രാൻസ്പോർട്ട് ബോൾട്ടുകൾ നീക്കം ചെയ്തിട്ടില്ല; മെഷീൻ നിരപ്പാക്കിയിട്ടില്ല; അസമമായ ലോഡ്. | ട്രാൻസ്പോർട്ട് ബോൾട്ടുകൾ നീക്കം ചെയ്യുക; മെഷീനിന്റെ ലെവലിലേക്ക് കാലുകൾ ക്രമീകരിക്കുക; ഡ്രമ്മിൽ അലക്കൽ പുനർവിതരണം ചെയ്യുക. |
| വെള്ളം വറ്റുന്നില്ല | ഡ്രെയിൻ ഹോസ് വളഞ്ഞിരിക്കുന്നു അല്ലെങ്കിൽ അടഞ്ഞിരിക്കുന്നു; ഡ്രെയിൻ പമ്പ് ഫിൽട്ടർ അടഞ്ഞിരിക്കുന്നു. | ഡ്രെയിൻ ഹോസ് പരിശോധിച്ച് വൃത്തിയാക്കുക; ഡ്രെയിൻ പമ്പ് ഫിൽട്ടർ വൃത്തിയാക്കുക. |
| വസ്ത്രങ്ങളിൽ ഡിറ്റർജന്റ് അവശിഷ്ടം | Too much detergent; Overloaded machine; Low water pressure. | Reduce detergent amount; Do not overload; Check water supply. |
7 സാങ്കേതിക സവിശേഷതകൾ
| സ്പെസിഫിക്കേഷൻ | മൂല്യം |
|---|---|
| ബ്രാൻഡ് നാമം | മൈലെ |
| മോഡൽ വിവരം | 11598210 |
| ഉൽപ്പന്ന അളവുകൾ | 64.3 x 59.6 x 85 സെ.മീ |
| ശേഷി | 8 കിലോഗ്രാം |
| പരമാവധി സ്പിൻ വേഗത | 1400 ആർപിഎം |
| ഇൻസ്റ്റലേഷൻ തരം | കൗണ്ടറിന് കീഴിൽ |
| ഭാഗം നമ്പർ | 11WD6601AE |
| പ്രത്യേക സവിശേഷതകൾ | ഉയർന്ന കാര്യക്ഷമത |
| നിറം | വെളുത്ത താമര |
| കൺട്രോൾ കൺസോൾ | സ്പർശിക്കുക |
| ലൊക്കേഷൻ ആക്സസ് ചെയ്യുക | ഫ്രണ്ട് ലോഡ് |
| വാല്യംtage | 240 വോൾട്ട് |
| വാട്ട്tage | 1.1 വാട്ട്സ് |
| ഉൾപ്പെടുത്തിയ ഘടകങ്ങൾ | ഹോസ് കളയുക |
| ഇനത്തിൻ്റെ ഭാരം | 89 കിലോഗ്രാം |
8. വാറൻ്റിയും പിന്തുണയും
Your Miele W1 Washing Machine comes with a 2 വർഷത്തെ വാറൻ്റി, ensuring peace of mind. Miele appliances are built to last, with this model tested for continuous performance for 10,000 hours, equivalent to a 20-year lifespan.
ഈ ഉപകരണത്തിന്റെ സവിശേഷതകൾ ഒരു ProfiEco inverter drive motor, which is powerful, quiet, economical, and designed for reduced wear and tear due to the absence of carbon brushes. This contributes to the machine's long-lasting and convenient laundry care.
Figure 8.1: ProfiEco Motor. This image provides an internal view of the washing machine, highlighting the durable and efficient ProfiEco motor.
Figure 8.2: So Quiet, You'll Hardly Notice It's On. This image emphasizes the quiet operation and durability of the ProfiEco motor.
For warranty claims, technical assistance, or to purchase genuine Miele accessories and spare parts, please contact Miele customer support through their official website or the contact details provided in your purchase documentation. You may also consider extended warranty options for additional coverage.
