Corally Asuga XLR 6S RTR RC Buggy Instruction Manual

ആമുഖം

This manual provides essential information for the safe and efficient operation, setup, and maintenance of your Corally Asuga XLR 6S RTR high-performance off-road racing buggy. The Asuga XLR is designed for durability and speed, featuring a robust chassis and powerful components. Please read this manual thoroughly before operating the vehicle to ensure proper use and to maximize its lifespan.

സുരക്ഷാ വിവരങ്ങൾ

• ആളുകൾ, വളർത്തുമൃഗങ്ങൾ, തടസ്സങ്ങൾ എന്നിവയിൽ നിന്ന് മാറി തുറന്ന സ്ഥലങ്ങളിൽ എപ്പോഴും ആർസി ബഗ്ഗി പ്രവർത്തിപ്പിക്കുക.
• ചലിക്കുന്ന ഭാഗങ്ങളിൽ നിന്ന് കൈകൾ, മുടി, അയഞ്ഞ വസ്ത്രങ്ങൾ എന്നിവ സൂക്ഷിക്കുക.
• Do not operate near water or in wet conditions unless the vehicle is specifically designed for it.
• Ensure batteries are charged correctly and safely. Use only compatible chargers and batteries.
• Supervise children during operation. This product is not a toy and requires responsible handling.
• Turn off the vehicle and transmitter when not in use.

സജ്ജമാക്കുക

1. ബാറ്ററി ഇൻസ്റ്റാളേഷൻ

The Corally Asuga XLR requires 4-6S block LiPo batteries or 2x2S and 2x3S LiPo batteries with XT90 connectors.

1. Ensure the vehicle's power switch is in the OFF position.
2. ബാറ്ററി കമ്പാർട്ട്മെൻ്റ് തുറക്കുക.
3. Carefully insert the charged LiPo batteries, ensuring correct polarity.
4. Secure the batteries using the provided straps or holders.
5. ബാറ്ററി കമ്പാർട്ട്മെൻ്റ് സുരക്ഷിതമായി അടയ്ക്കുക.

ചിത്രം: മുകളിൽ നിന്ന് താഴേക്ക് view of the Corally Asuga XLR chassis, highlighting the battery compartment and internal electronics. This shows the layout for battery placement.

2. ട്രാൻസ്മിറ്റർ തയ്യാറാക്കൽ

Install AA batteries into the 2.4 GHz 2-channel radio system transmitter. Refer to the transmitter's specific manual for detailed instructions on battery installation and binding procedures if necessary.

3 പ്രാരംഭ പരിശോധനകൾ

• Verify all screws are tightened and components are secure.
• Check the steering and throttle response before driving.
• Ensure the suspension moves freely without binding.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

1. പവർ ചെയ്യുന്നു

1. ആദ്യം ട്രാൻസ്മിറ്റർ ഓണാക്കുക.
2. Then, turn on the vehicle's power switch. The Hobbywing Torox 185 ESC will initialize.
3. Wait for the system to establish a connection (indicated by LED lights on the ESC/receiver).

ചിത്രം: വിശദമായത് view of the Hobbywing Torox 185 ESC and power switch, showing the main electronic components for power control.

2. അടിസ്ഥാന നിയന്ത്രണങ്ങൾ

• ത്രോട്ടിൽ: Pull the trigger on the transmitter to accelerate forward. Push the trigger to brake or reverse.
• സ്റ്റിയറിംഗ്: Turn the steering wheel on the transmitter left or right to control the vehicle's direction. The Team Corally CR-HV 7225 Digital Servo provides precise steering.

3. ഡ്രൈവിംഗ് നുറുങ്ങുകൾ

• Start with gentle throttle inputs to get accustomed to the vehicle's power.
• Practice steering in open spaces before attempting higher speeds or complex maneuvers.
• നിങ്ങളുടെ ചുറ്റുപാടുകളെക്കുറിച്ചും സാധ്യതയുള്ള അപകടങ്ങളെക്കുറിച്ചും ബോധവാനായിരിക്കുക.
• Monitor battery levels and stop operation before batteries are fully depleted to prevent damage.

മെയിൻ്റനൻസ്

Regular maintenance is crucial for the longevity and performance of your Corally Asuga XLR.

1. After Each Run

• Clean the vehicle: Remove dirt, dust, and debris from the chassis, suspension, and drivetrain using a soft brush or compressed air.
• Inspect for damage: Check for loose screws, bent parts, or damaged components.
• Check wheel nuts: Ensure all wheel nuts are tight.
• Battery care: Disconnect and properly store LiPo batteries. Never leave them fully charged for extended periods.

2 ആനുകാലിക പരിപാലനം

• ബിയറിംഗ്സ്: The vehicle features "ABEC 3" Rubber sealed ball bearings. Periodically clean and lubricate them to ensure smooth operation. Replace worn bearings.
• ഞെട്ടലുകൾ: Inspect the 16mm "Big Bore" aluminum shock absorbers for leaks and proper damping. Refill or replace shock oil as needed.
• ഡ്രൈവ്ട്രെയിൻ: Check the precision CNC-cut hardened steel spur gear, differential spiral bevel gears, and S2 hardened spring steel drive joints for wear. Lubricate moving parts as recommended by Corally.
• ടയറുകൾ: Inspect the low profile Rebel XMS Off-Road tires for wear and damage. Ensure they are securely mounted.

ചിത്രം: അടിവശം view of the Corally Asuga XLR chassis, highlighting the robust construction and suspension arm holders. Regular inspection of these areas is important for maintenance.

ട്രബിൾഷൂട്ടിംഗ്

നിങ്ങൾ നേരിട്ടേക്കാവുന്ന പൊതുവായ പ്രശ്നങ്ങളെ ഈ വിഭാഗം അഭിസംബോധന ചെയ്യുന്നു.

സ്പെസിഫിക്കേഷനുകൾ

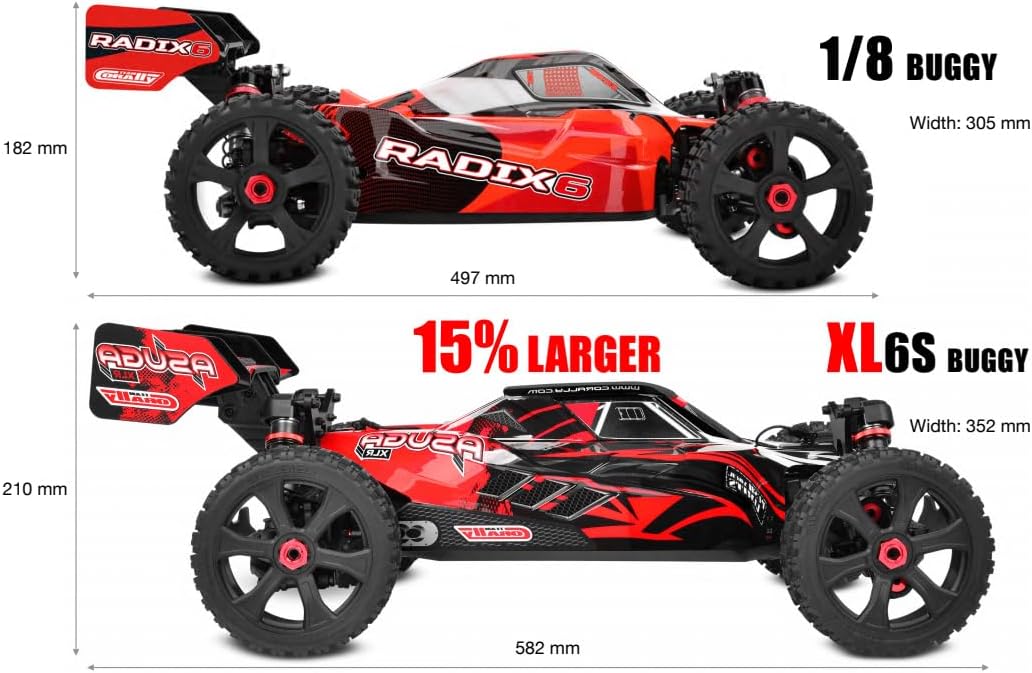

Image: Size comparison of the Asuga XLR 6S Buggy (bottom) with a standard 1/8 Buggy (top), illustrating its larger scale and dimensions (Length: 582mm, Width: 352mm, Height: 210mm).

വാറൻ്റിയും പിന്തുണയും

For warranty information and technical support, please refer to the official Corally website or contact your authorized Corally dealer. Keep your proof of purchase for any warranty claims.
