1. ആമുഖം
This manual provides essential information for the safe and efficient operation of your FLIPSKY 85165 150KV Fully Waterproof Brushless Motor. Please read this manual thoroughly before installation and use to ensure proper function and longevity of the product. This motor is designed for high-performance applications such as efoil and ejet boards, offering robust power and waterproof reliability.
2. സുരക്ഷാ നിർദ്ദേശങ്ങൾ
Always observe the following safety precautions to prevent injury or damage to the motor and associated equipment:
- Ensure all electrical connections are secure and properly insulated before applying power.
- നിർദ്ദിഷ്ട വോളിയം കവിയരുത്tage range (6-24S, 25.2-100V) or current limits (Peak 330A, Rate 165A).
- Avoid operating the motor without a load for extended periods.
- പ്രവർത്തന സമയത്ത് കൈകളും അയഞ്ഞ വസ്ത്രങ്ങളും കറങ്ങുന്ന ഭാഗങ്ങളിൽ നിന്ന് അകറ്റി നിർത്തുക.
- കേടുപാടുകൾ അല്ലെങ്കിൽ തേയ്മാനത്തിന്റെ ഏതെങ്കിലും ലക്ഷണങ്ങൾക്കായി മോട്ടോർ പതിവായി പരിശോധിക്കുക.
- This motor is waterproof (IP68), but ensure all connections are sealed appropriately for submerged use.
- In case of overheating, immediately disconnect power and allow the motor to cool down.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
The FLIPSKY 85165 150KV motor is a high-performance, sensorless brushless motor designed for demanding aquatic applications. Its robust construction and IP68 waterproof rating ensure reliable operation in challenging environments. The package includes the motor itself.
ചിത്രം 1: മുൻഭാഗം view of the FLIPSKY 85165 150KV Brushless Motor, showing the splined shaft and mounting points.
ചിത്രം 2: വശം view of the FLIPSKY 85165 150KV Brushless Motor, highlighting the motor body and output shaft.
Image 3: The FLIPSKY 85165 150KV Brushless Motor shown with a propeller attached, demonstrating a typical application setup.
4 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| വാല്യംtagഇ റേഞ്ച് | 6-24S (25.2-100V) |
| പരമാവധി പവർ | 19500W |
| റേറ്റുചെയ്ത പവർ | 8200W |
| പീക്ക് കറൻ്റ് | 330എ |
| റേറ്റുചെയ്ത കറൻ്റ് | 165എ |
| മോട്ടോർ കെ.വി | 150കെ.വി |
| Size (OD*L) | 85 മിമി * 165 മിമി |
| ഷാഫ്റ്റ് വ്യാസം | 12 മി.മീ |
| പരമാവധി ഔട്ട്പുട്ട് ടോർക്ക് | 26 എൻഎം |
| റേറ്റുചെയ്ത ടോർക്ക് | 12.6 എൻഎം |
| വാട്ടർപ്രൂഫ് റേറ്റിംഗ് | IP68 |
| കണക്ടറുകൾ | 10 എംഎം പ്ലഗ് |
| ഘടന | 12N / 10P |
| Insulation Current | AC500v/1ma/3s |
| പ്രതിരോധം | 14.5mΩ |
| ഇൻഡക്ടൻസ് | 18.2μ എച്ച് |
| Three-phase Leads | 3*6AWG (8.5mm) |
| ഭാരം | 4.7KG |
| മെറ്റീരിയൽ | അലോയ് സ്റ്റീൽ |
ചിത്രം 4: പിൻഭാഗം view of the FLIPSKY 85165 150KV Brushless Motor, showing the three-phase power cables and temperature sensor wire.
ചിത്രം 5: മുൻഭാഗം view of the FLIPSKY 85165 150KV Brushless Motor, detailing the mounting hole pattern around the shaft.

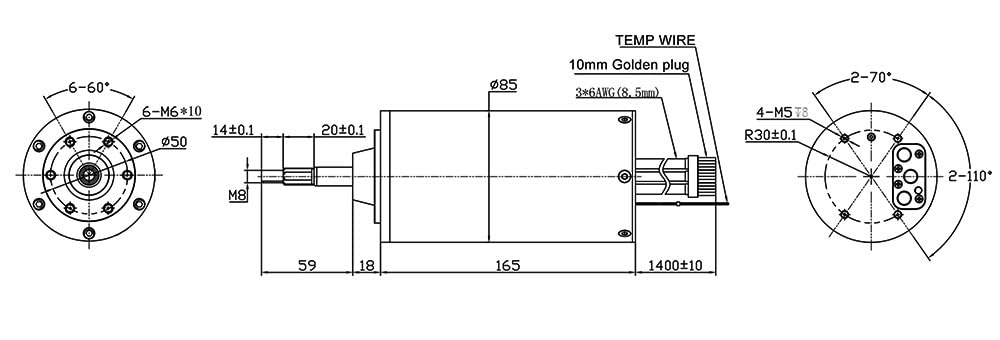

Image 6: Technical drawing of the FLIPSKY 85165 150KV Brushless Motor, providing detailed dimensions for installation and integration.
5. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
Proper installation is crucial for the motor's performance and safety. Follow these steps carefully:
- മൗണ്ടിംഗ്: Securely mount the motor using appropriate fasteners to a rigid structure. Ensure adequate ventilation if not fully submerged, or proper sealing if submerged. Refer to the technical drawing for mounting hole patterns and dimensions.
- ഇലക്ട്രിക്കൽ കണക്ഷനുകൾ:
- Connect the three-phase motor leads (3*6AWG with 10mm plugs) to your Electronic Speed Controller (ESC). Ensure correct phase sequence for desired rotation direction. If the motor spins in the wrong direction, swap any two of the three phase wires.
- Connect the temperature sensor wire (if applicable) to your ESC or monitoring system.
- Ensure all connections are robust and protected from water ingress, especially for waterproof applications.
- Propeller/Load Attachment: Attach the propeller or other load to the 12mm splined shaft. Ensure it is balanced and securely fastened to prevent vibration and damage.
- ESC കോൺഫിഗറേഷൻ: Configure your ESC according to the motor's specifications (KV, pole count, voltage range) for optimal performance and protection.
6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Once installed and configured, the motor is ready for operation:
- പ്രാരംഭ പരിശോധന: Perform a low-power test run to verify correct rotation direction and smooth operation.
- നിരീക്ഷണം: During operation, monitor motor temperature and current draw, especially during initial runs or under new load conditions. The maximum working temperature is 180°C.
- വാട്ടർപ്രൂഫ് പ്രവർത്തനം: The IP68 rating ensures the motor can be submerged. However, ensure all external connections (ESC, battery) are also adequately protected for your specific application.
Video 1: Official product video demonstrating the FLIPSKY 85165 150KV motor, including its specifications and waterproof capabilities. This video is provided by the seller, Shenzhen Flipsky Technology Company Limited.
7. പരിപാലനം
Regular maintenance helps prolong the life and performance of your motor:
- വൃത്തിയാക്കൽ: After use, especially in saltwater, rinse the motor with fresh water to remove salt and debris.
- പരിശോധന: Periodically inspect the motor for any signs of corrosion, loose connections, or physical damage. Check the shaft for any play or unusual wear.
- സംഭരണം: Store the motor in a dry, cool place when not in use.
8. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| മോട്ടോർ കറങ്ങുന്നില്ല | No power, loose connections, ESC error, motor damage. | Check battery, ESC, and all wiring. Verify ESC is properly configured. Inspect motor for physical damage. |
| Motor spins in wrong direction | Incorrect phase wire connection. | Swap any two of the three phase wires between the motor and ESC. |
| മോട്ടോർ അമിത ചൂടാക്കൽ | Overload, insufficient cooling, incorrect ESC settings. | Reduce load, ensure proper water flow for cooling, check ESC timing and current limits. |
| അമിതമായ വൈബ്രേഷൻ/ശബ്ദം | Unbalanced propeller/load, loose mounting, damaged bearings. | Balance propeller, tighten mounting screws, inspect bearings for wear. |
9. വാറൻ്റിയും പിന്തുണയും
FLIPSKY products are manufactured to high standards. For warranty information and technical support, please refer to the official FLIPSKY website or contact your retailer. If there are any questions or you need help, feel free to contact us; we will always be here to help you out within 24 hours.
Manufacturer: FLIPSKY
ബന്ധപ്പെടുക: www.flipsky.net
