ആമുഖം
Thank you for choosing the HTRC P30 Smart Battery Charger. This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your device. Please read it thoroughly before use and keep it for future reference.
The HTRC P30 is a versatile 6V/12V/24V battery charger, maintainer, and desulfator designed for a wide range of battery types including LiFePO4, Lithium, and Lead-acid (AGM, Calcium, Gel, MF, EFB, SLA, VRLA, Wet). It features a 9-stage automatic charging process and multiple safety protections to ensure optimal battery health and user safety.
Image: The HTRC P30 Smart Battery Charger, showcasing its compact design and integrated clamps.
സുരക്ഷാ വിവരങ്ങൾ
Always prioritize safety when operating electrical devices. Failure to follow these instructions may result in electric shock, fire, or serious injury.
- ചാർജർ ഉപയോഗിക്കുന്നതിന് മുമ്പ് എല്ലാ നിർദ്ദേശങ്ങളും വായിക്കുക.
- ചാർജർ മഴയിലോ നനഞ്ഞ അവസ്ഥയിലോ വെക്കരുത്.
- ചാർജറിന് ശക്തമായ പ്രഹരം ഏൽക്കുകയോ, താഴെ വീഴുകയോ, അല്ലെങ്കിൽ മറ്റെന്തെങ്കിലും കേടുപാടുകൾ സംഭവിക്കുകയോ ചെയ്താൽ അത് പ്രവർത്തിപ്പിക്കരുത്.
- ചാർജ് ചെയ്യുമ്പോൾ ശരിയായ വായുസഞ്ചാരം ഉറപ്പാക്കുക. ചാർജർ മൂടരുത്.
- കുട്ടികൾക്ക് ലഭ്യമാകാതെ സൂക്ഷിക്കുക.
- Disconnect the power supply before making or breaking connections to the battery.
- This charger is designed for 6V/12V/24V LiFePO4, Lithium, and Lead-acid batteries only. Do not use with other battery types.
- The charger features multiple safety protections including spark-proof, short-circuit, reverse polarity, undervoltagഇ, ഓവർ വോൾtage, overcurrent, and overheat protection.
ഉൽപ്പന്ന സവിശേഷതകൾ
- വിശാലമായ അനുയോജ്യത: Supports 6V, 12V, and 24V LiFePO4, Lithium, and Lead-acid batteries (AGM, Calcium, Gel, MF, EFB, SLA, VRLA, Wet).
- 9-എസ്tagഇ സ്മാർട്ട് ചാർജിംഗ്: Optimizes battery power precisely and gently through stages like desulfation, soft start, bulk, absorption, trickle, battery test, recondition, float, and maintenance.
- റിപ്പയർ മോഡ്: Designed to repair and activate old or weak batteries.
- LCD ഡിസ്പ്ലേ: Provides real-time information including battery voltage, charging current, charging temperature, battery full status, and repair process status.
- ക്രമീകരിക്കാവുന്ന കറന്റ്: Selectable charging currents: Low 3A (for motorcycles), Medium 15A (for cars), High 30A (for trucks/SUVs).
- ഓട്ടോമാറ്റിക് വോളിയംtagഇ കണ്ടെത്തൽ: Automatically detects battery voltagഇ (6V/12V/24V).
- താപനില നഷ്ടപരിഹാരം: Automatically adjusts charging power based on ambient temperature.
- പോർട്ടബിൾ ഡിസൈൻ: Features a folding handle for easy transport and integrated storage for clips and power cord to prevent clutter and damage.
Image: The clear LCD display of the HTRC P30 charger, showing charge current, voltage, temperature, and battery status.
Image: Illustration of the 3-speed current selection (Low 3A, Medium 15A, High 30A) and Repair Mode function.
Image: The portable design of the HTRC P30, highlighting its folding handle and integrated storage for battery clips and power cord.
സജ്ജീകരണവും കണക്ഷനും
- ബാറ്ററി തയ്യാറാക്കുക: ബാറ്ററി ടെർമിനലുകൾ വൃത്തിയുള്ളതും തുരുമ്പെടുക്കാത്തതുമാണെന്ന് ഉറപ്പാക്കുക. ആവശ്യമെങ്കിൽ, ഒരു വയർ ബ്രഷ് ഉപയോഗിച്ച് അവ വൃത്തിയാക്കുക.
- ചാർജർ ബന്ധിപ്പിക്കുക:
- ബന്ധിപ്പിക്കുക ചുവപ്പ് പോസിറ്റീവ് (+) clamp പോസിറ്റീവ് (+) ബാറ്ററി ടെർമിനലിലേക്ക്.
- ബന്ധിപ്പിക്കുക കറുപ്പ് നെഗറ്റീവ് (-) clamp നെഗറ്റീവ് (-) ബാറ്ററി ടെർമിനലിലേക്ക്.
- കണക്ഷനുകൾ സുരക്ഷിതമാണെന്ന് ഉറപ്പാക്കുക.
- പവറിലേക്ക് ബന്ധിപ്പിക്കുക: Plug the AC power cord into a suitable electrical outlet. The charger will automatically detect the battery voltage.
- പ്രാരംഭ പ്രദർശനം: The LCD screen will illuminate and display the detected battery voltage and other relevant information.

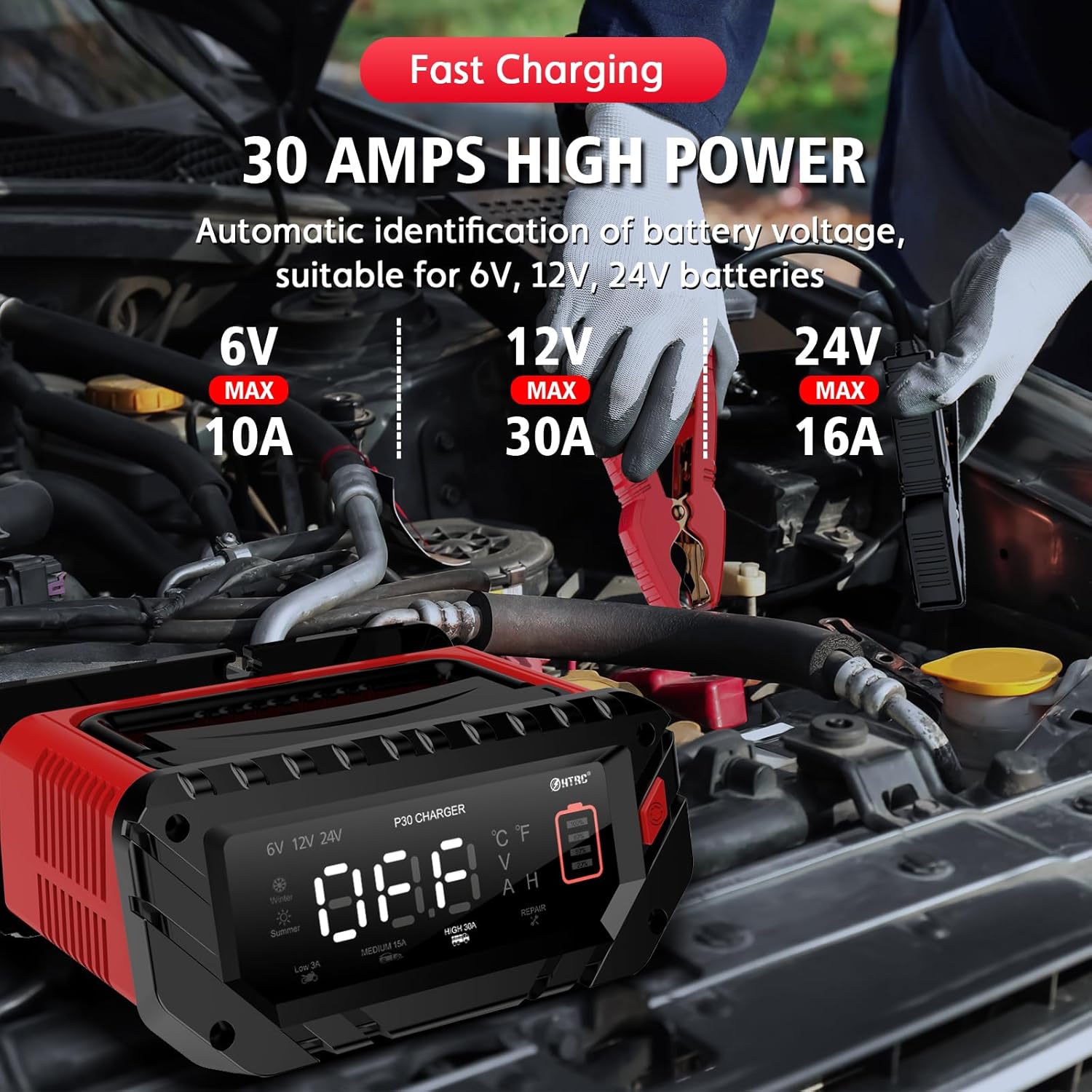

Image: The HTRC P30 charger connected to a car battery, demonstrating the proper clamp കണക്ഷൻ.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
ചാർജിംഗ് പ്രക്രിയ
The HTRC P30 features an intelligent 9-stage charging process that automatically optimizes charging based on battery condition.
- Battery Desulfation: Removes lead sulfate that may have built up on the battery plates.
- Soft Start Charging: Gently introduces current to the battery.
- ബൾക്ക് ചാർജിംഗ്: Charges the battery to approximately 80% capacity at maximum current.
- Absorption Charging: Charges the battery to 100% capacity at a decreasinഗ്രാം കറന്റ്.
- ട്രിക്കിൾ ചാർജ്: Maintains the battery at full charge.
- ബാറ്ററി ടെസ്റ്റ്: Checks the battery's ability to hold a charge.
- Recondition Charging: Recovers deeply discharged batteries.
- Float & Maintenance Charging: Keeps the battery at optimal voltage for long-term storage.
- Small Current to Maintain Charging: Ensures the battery remains fully charged without overcharging.
Image: A visual representation of the 9-stage smart charging process, illustrating how the charger optimizes battery power.
Selecting Charging Mode
The charger automatically detects the battery voltage. You can select the charging current and activate repair mode using the button on the device.
- Press the mode button to cycle through:
- Low 3A: Suitable for small batteries like those in motorcycles.
- Medium 15A: Ideal for standard car batteries.
- High 30A: For larger batteries found in SUVs, trucks, and boats.
- റിപ്പയർ മോഡ്: For reconditioning old or deeply discharged batteries.
- The LCD screen will display the selected mode and current charging parameters.
Ending Charging
When charging is complete, the LCD will indicate "FUL" (Full) or "End" (Repair Process Ended).
- Unplug the AC power cord from the electrical outlet.
- Disconnect the negative (-) black clamp ബാറ്ററിയിൽ നിന്ന്.
- Disconnect the positive (+) red clamp ബാറ്ററിയിൽ നിന്ന്.
മെയിൻ്റനൻസ്
- വൃത്തിയാക്കൽ: Clean the charger's exterior with a soft, dry cloth. Do not use abrasive cleaners or solvents.
- സംഭരണം: Store the charger in a cool, dry place when not in use. Utilize the integrated storage for the clamps and power cord to keep them tidy and prevent damage.
- കേബിൾ പരിശോധന: Regularly inspect the power cord and battery clampകേടുപാടുകൾ, ഉരച്ചിൽ അല്ലെങ്കിൽ നാശത്തിന്റെ ഏതെങ്കിലും ലക്ഷണങ്ങൾക്കായി समाना. ആവശ്യമെങ്കിൽ മാറ്റിസ്ഥാപിക്കുക.
- ബാറ്ററി പരിപാലനം: For optimal battery life, ensure batteries are regularly charged and maintained, especially during periods of inactivity.
ട്രബിൾഷൂട്ടിംഗ്
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ചാർജർ ഓണാകുന്നില്ല. | ഔട്ട്ലെറ്റിൽ നിന്ന് വൈദ്യുതിയില്ല; കണക്ഷൻ അയഞ്ഞിരിക്കുന്നു; പവർ കോർഡ് കേടായി. | Check power outlet; ensure all connections are secure; inspect power cord for damage. |
| ചാർജർ ബാറ്ററി ചാർജ് ചെയ്യുന്നില്ല. | Incorrect battery connection (reverse polarity); battery too deeply discharged; battery fault. | Verify correct positive/negative connections; try Repair Mode for deeply discharged batteries; test battery with a different device if possible. |
| LCD shows error message. | Overheat protection activated; short circuit; reverse polarity. | Allow charger to cool down; check for short circuits in cables/clamps; ensure correct polarity. |
| Charging process is slow. | Battery capacity is very high; battery is old/damaged; selected current is too low. | This may be normal for large batteries; try Repair Mode; select a higher charging current if appropriate for your battery. |
If the problem persists after attempting these solutions, please contact HTRC customer support.
സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡൽ | P30 |
| ബ്രാൻഡ് | എച്ച്.ടി.ആർ.സി |
| ഇൻപുട്ട് വോളിയംtage | 240 വോൾട്ട് (എസി) |
| Putട്ട്പുട്ട് വോളിയംtage | 6V / 12V / 24V (DC) |
| റേറ്റുചെയ്ത കറൻ്റ് | 30 Amperes (Max) |
| പിന്തുണയ്ക്കുന്ന ബാറ്ററി തരങ്ങൾ | LiFePO4, Lithium, Lead-acid (AGM, Calcium, Gel, MF, EFB, SLA, VRLA, Wet) |
| ചാർജിംഗ് എസ്tages | 9-എസ്tagഇ സ്മാർട്ട് ചാർജിംഗ് |
| അളവുകൾ (L x W x H) | 18.5 x 22 x 9.5 സെ.മീ |
| ഭാരം | 1.7 കി.ഗ്രാം |
| സുരക്ഷാ പരിരക്ഷകൾ | Spark-proof, Short-circuit, Reverse Polarity, Undervoltage, Overvoltage, Overcurrent, Overheat |

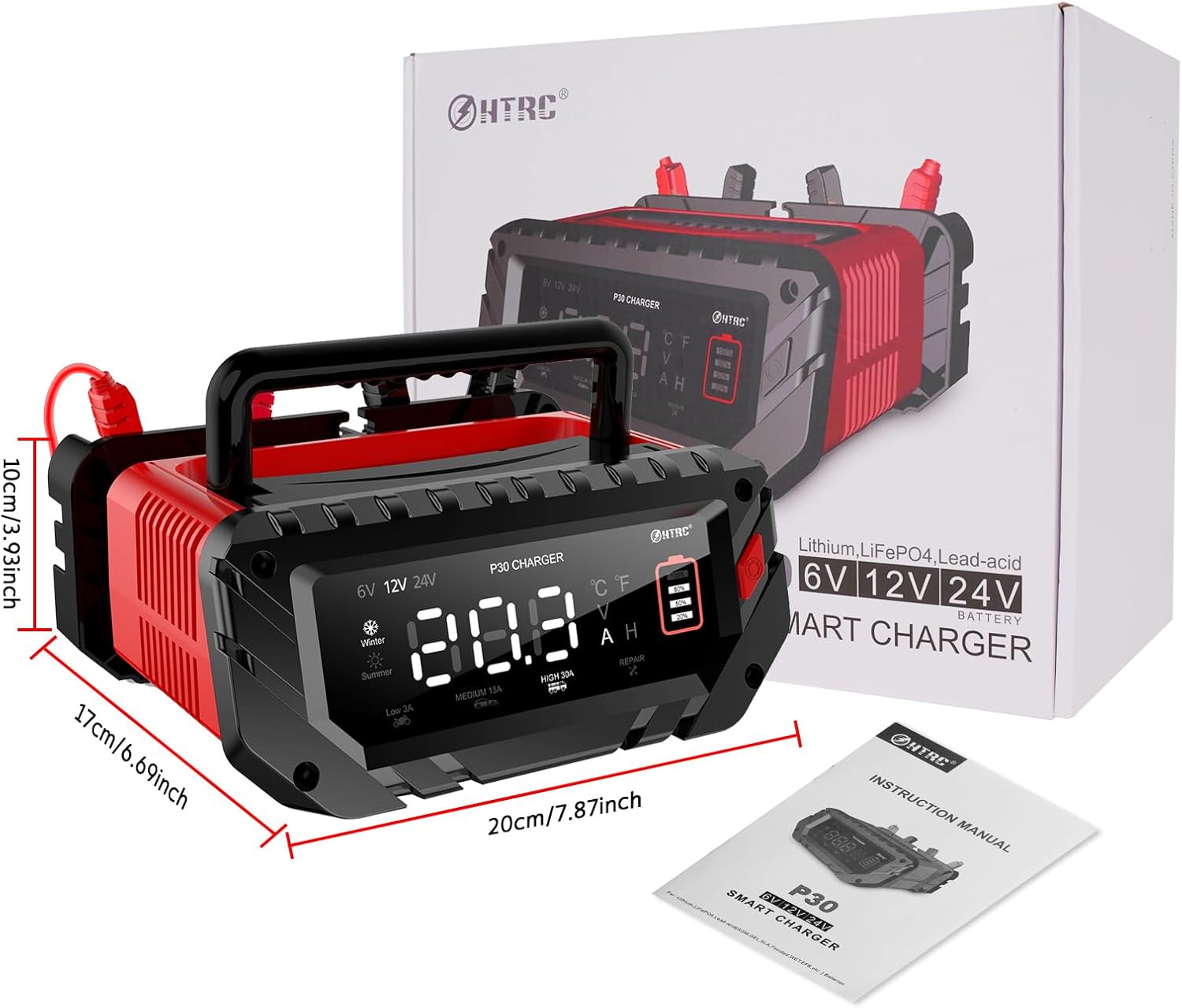

Image: The HTRC P30 charger alongside its packaging and instruction manual, illustrating its physical dimensions.
വാറൻ്റിയും പിന്തുണയും
HTRC is committed to providing advanced battery chargers and excellent customer service. Your HTRC P30 Smart Battery Charger comes with a standard manufacturer's warranty against defects in materials and workmanship.
For warranty claims, technical support, or any questions regarding your product, please refer to the contact information provided in the packaging or visit the official HTRC website. Please have your model number (P30) and purchase details ready when contacting support.
"If you have any questions, please contact us. Do not hesitate to contact us."
