TAFFIO 9-inch Android Head Unit GPS Navigation CarPlay for Mazda CX-7 (Model LMGQ9187) - User Manual

1. ആമുഖം

This manual provides detailed instructions for the installation, operation, and maintenance of your TAFFIO 9-inch Touch Android Head Unit. This unit is designed for specific compatibility with Mazda CX-7 vehicles manufactured between 2007 and 2014. Please read this manual thoroughly before use to ensure proper functionality and to maximize your experience with the device.

Key features include an intuitive user interface, FULL HD resolution capacitive multi-touch screen, FM/AM radio with RDS, USB/SD/SDHC media playback, Bluetooth hands-free calling and A2DP music streaming, 2-Zone function, Auto-Memory, Back-Zone function, day and night display, Play Store access for Android apps, customizable EQ settings, rear camera connection, multiple audio/video inputs/outputs, integrated CarPlay & Android Auto, and built-in WiFi.

2. പാക്കേജ് ഉള്ളടക്കം

താഴെ ലിസ്റ്റ് ചെയ്തിരിക്കുന്ന എല്ലാ ഇനങ്ങളും നിങ്ങളുടെ പാക്കേജിൽ ഉണ്ടെന്ന് ഉറപ്പാക്കുക. ഏതെങ്കിലും ഇനങ്ങൾ നഷ്ടപ്പെട്ടിട്ടുണ്ടെങ്കിലോ കേടായിട്ടുണ്ടെങ്കിലോ, ദയവായി ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുക.

ചിത്രം 2.1: ഉൾപ്പെടുത്തിയ ഘടകങ്ങൾ

• TAFFIO 9-inch Android Head Unit with Frame
• Power Cable with CAN-BUS Decoder
• USB Cables (for data and charging)
• ജിപിഎസ് ആൻ്റിന
• 4 ജി ആന്റിന
• RCA Cables (Audio/Video input/output)
• റേഡിയോ ആൻ്റിന അഡാപ്റ്റർ
• പിൻ ക്യാമറ ഇൻപുട്ട് കേബിൾ
• ബാഹ്യ മൈക്രോഫോൺ
• ഇൻസ്റ്റലേഷൻ ഗൈഡ്
• പ്രശ്ന പരിഹാരത്തിന് സഹായിക്കുന്ന മാർഗധർശി
• Frame Removal Tool
• മൗണ്ടിംഗ് സ്ക്രൂകൾ

3. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

The TAFFIO head unit features a Plug & Play installation design, minimizing the need for additional adapters or mounting frames. However, professional installation is recommended to ensure correct wiring and vehicle integration.

3.1 പ്രീ-ഇൻസ്റ്റലേഷൻ ചെക്ക്‌ലിസ്റ്റ്

• വാഹനത്തിന്റെ ഇഗ്നിഷൻ ഓഫാണെന്നും ബാറ്ററി വിച്ഛേദിക്കപ്പെട്ടിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
• Gather all necessary tools, including the provided frame removal tool.
• Review the vehicle's specific wiring diagram for your Mazda CX-7 (2007-2014).

3.2 യൂണിറ്റ് ബന്ധിപ്പിക്കുന്നു

Connect the various cables to the back of the head unit as shown in the diagram below. Ensure all connections are secure before mounting the unit.

ചിത്രം 3.1: പിൻ പാനൽ കണക്ഷനുകൾ

1. ജിപിഎസ് ആന്റിന: നാവിഗേഷൻ പ്രവർത്തനത്തിനായി ജിപിഎസ് ആന്റിന ബന്ധിപ്പിക്കുക.
2. 4G ആൻ്റിന: Connect the 4G antenna for mobile data connectivity (if applicable).
3. Rear CAM IN: Connect your backup camera here. If using an original rear camera, connect with No. 3.
4. USB പോർട്ടുകൾ: Connect USB devices for media playback or data transfer.
5. CAN-BUS Connector: Connect the vehicle's CAN-BUS system for steering wheel controls and other vehicle data integration.
6. RCA Plugs & SIM Slot: Connect RCA cables for audio/video input/output and insert a SIM card if 4G functionality is desired.
7. റേഡിയോ ആന്റിന: വാഹനത്തിന്റെ റേഡിയോ ആന്റിന ബന്ധിപ്പിക്കുക.
8. Video IN (Optional): For additional video input sources.
9. Microphone IN (Optional): For an external microphone.
10. Subwoofer (Optional): For connecting an external subwoofer.
11. Video IN 2 (Optional): Second optional video input.
12. ഓക്സ് ഇൻ: സഹായ ഓഡിയോ ഇൻപുട്ട്.
13. Audio Output L/R: Left and Right audio outputs.

After connecting all necessary cables, carefully mount the head unit into the dashboard opening, securing it with the provided fixing brackets and screws. Reconnect the vehicle battery and test the unit.

4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

The TAFFIO head unit runs on Android 12, offering a familiar and intuitive interface. Navigate using the capacitive multi-touch screen or the physical buttons on the unit.

4.1 പ്രധാന ഇന്റർഫേസ്

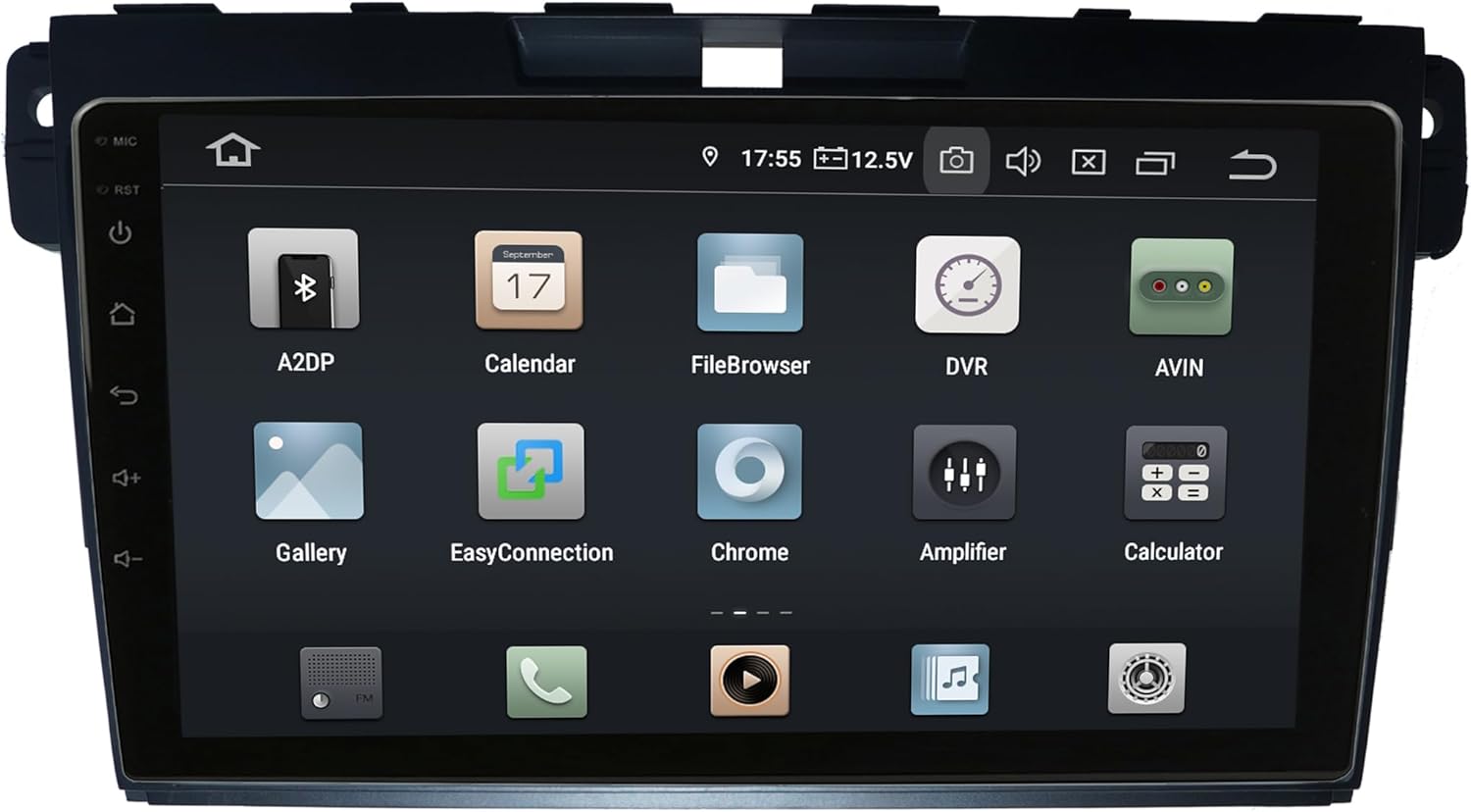

Figure 4.1: Main Android Interface

From the main screen, you can access all installed applications and system settings. Swipe left or right to navigate through app pages.

4.2 കാർപ്ലേയും ആൻഡ്രോയിഡ് ഓട്ടോയും

The unit supports integrated Wireless CarPlay and Android Auto without requiring additional adapters. Connect your compatible smartphone via USB or wirelessly (if supported by your phone and the unit's software) to access navigation, music, messages, and more directly on the head unit's screen.

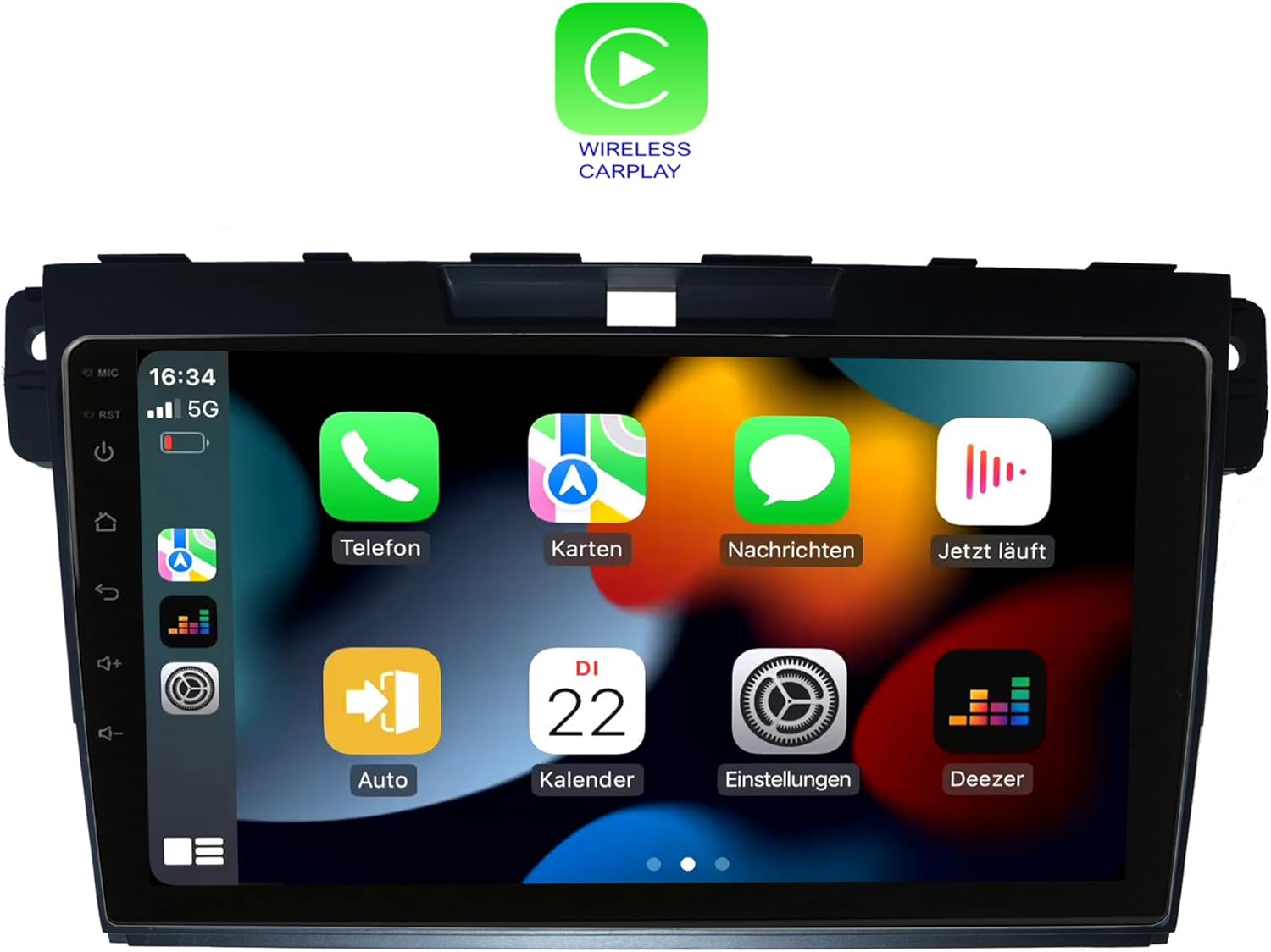

Figure 4.2: Wireless CarPlay Interface

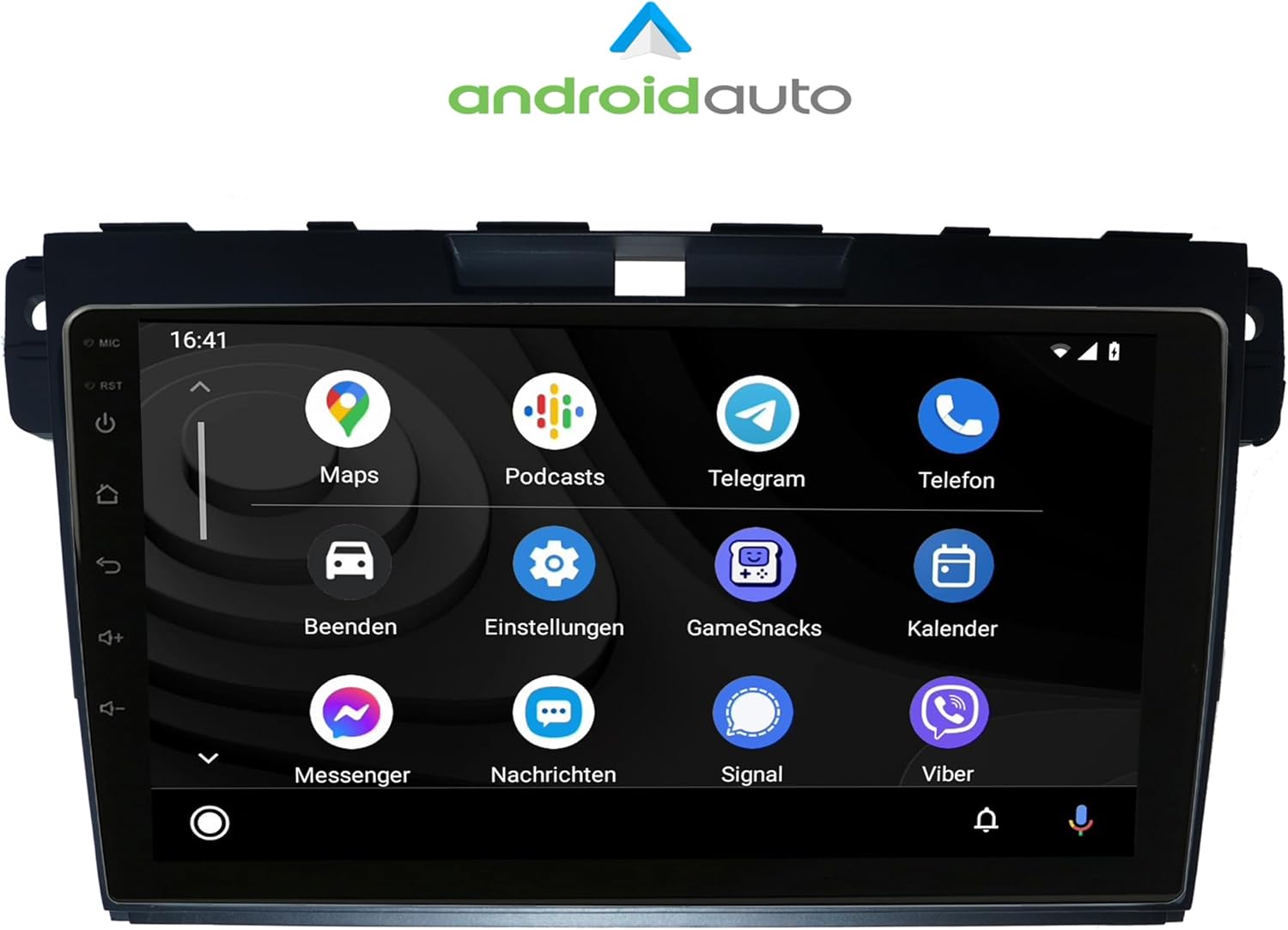

ചിത്രം 4.3: ആൻഡ്രോയിഡ് ഓട്ടോ ഇന്റർഫേസ്

4.3 Radio (FM/AM)

Access the Radio application to tune into FM or AM stations. The unit supports RDS (Radio Data System) for displaying station information. Use the on-screen controls or physical buttons to scan, save presets, and adjust volume.

Figure 4.4: Radio Interface

4.4 ബ്ലൂടൂത്ത് പ്രവർത്തനങ്ങൾ

Pair your mobile phone via Bluetooth for hands-free calling and A2DP music streaming. The unit supports phonebook synchronization for easy access to your contacts.

Figure 4.5: Bluetooth Dialer

4.5 Audio Settings (Amplifier/EQ)

Customize your audio experience using the built-in amplifier and equalizer settings. Adjust bass, treble, and balance, or select from predefined EQ presets (Pop, Classic, Rock, Jazz). You can also fine-tune the sound stage for optimal listening.

ചിത്രം 4.6: Amplifier and EQ Settings

4.6 മറ്റ് പ്രവർത്തനങ്ങൾ

• നാവിഗേഷൻ: Utilize the integrated GPS for worldwide map navigation.
• വൈഫൈ: Connect to local WLAN hotspots or your smartphone's hotspot for internet access and app downloads.
• 2-Zone Function: Allows navigation on the main screen while rear passengers can watch videos or listen to music.
• Back-Zone Function: Navigate in the front while TV or video content plays in the back.
• സ്വയമേവയുള്ള മെമ്മറി: All saved settings and positions are automatically retained.
• Day and Night Display: Automatic or manual adjustment of screen brightness for optimal visibility.
• പ്ലേ സ്റ്റോർ: Download and install additional Android applications.

5. പരിപാലനം

To ensure the longevity and optimal performance of your TAFFIO head unit, follow these maintenance guidelines:

• വൃത്തിയാക്കൽ: സ്‌ക്രീനും പുറംഭാഗവും വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. ഉരച്ചിലുകൾ ഉള്ള ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.
• സോഫ്റ്റ്‌വെയർ അപ്‌ഡേറ്റുകൾ: Periodically check for and install software updates to ensure the unit has the latest features and bug fixes. Connect to Wi-Fi to perform updates.
• താപനില: യൂണിറ്റിനെ തീവ്രമായ താപനിലയിലേക്ക് തുറന്നുകാട്ടുന്നത് ഒഴിവാക്കുക, കാരണം ഇത് പ്രകടനത്തെയും ആയുസ്സിനെയും ബാധിച്ചേക്കാം.
• ശക്തി: Ensure stable power supply to prevent damage. Avoid frequent power interruptions.

6. പ്രശ്‌നപരിഹാരം

For common issues and solutions, refer to the included "Troubleshooting Guide" document. If you encounter problems not covered in the guide, or if solutions do not resolve the issue, please contact TAFFIO customer support.

Common issues may include:

• No power or unit not turning on.
• ശബ്ദമോ വികലമായ ഓഡിയോയോ ഇല്ല.
• GPS signal loss or inaccurate navigation.
• ബ്ലൂടൂത്ത് കണക്റ്റിവിറ്റി പ്രശ്നങ്ങൾ.
• Touchscreen unresponsiveness.
• CarPlay/Android Auto connection failures.

7 സ്പെസിഫിക്കേഷനുകൾ

8. വാറൻ്റിയും പിന്തുണയും

This TAFFIO head unit comes with a 2 വർഷത്തെ വാറൻ്റി. For warranty claims, technical support, or any inquiries, please refer to the contact information provided in your purchase documentation or visit the official TAFFIO webസൈറ്റ്.

വാറന്റി സാധൂകരണത്തിനായി നിങ്ങളുടെ വാങ്ങിയതിന്റെ തെളിവ് സൂക്ഷിക്കുക.
