KAIWEETS KM201 സ്മാർട്ട് ഡിജിറ്റൽ മൾട്ടിമീറ്റർ ഉപയോക്തൃ മാനുവൽ

ആമുഖം

This manual provides detailed instructions for the safe and effective use of the KAIWEETS KM201 Smart Digital Multimeter. The KM201 is a compact, auto-ranging multimeter designed for measuring voltage, resistance, and continuity, featuring True RMS for accurate readings and Non-Contact Voltage (NCV) detection for enhanced safety. Please read this manual thoroughly before operation and retain it for future reference.

സുരക്ഷാ വിവരങ്ങൾ

Always adhere to local and national safety codes. Use appropriate personal protective equipment (PPE) when working with electrical circuits. Do not use the device if it appears damaged or if the test leads are compromised. Ensure the battery compartment is securely closed before operation.

പാക്കേജ് ഉള്ളടക്കം

പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• 1 x KAIWEETS KM201 Smart Digital Multimeter
• 2 x AAA ബാറ്ററികൾ
• 1 x ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)

ഉൽപ്പന്നം കഴിഞ്ഞുview

The KAIWEETS KM201 is designed for ease of use and portability. Below is an illustration of the device and its main components.

ചിത്രം 1: മുന്നിലും പിന്നിലും view of the KAIWEETS KM201 Multimeter, showing the display, function buttons, and integrated test leads with storage clips.

പ്രധാന സവിശേഷതകൾ:

• Smart Automatic Mode: Automatically identifies measurement type (voltagഇ, പ്രതിരോധം, തുടർച്ച).
• യഥാർത്ഥ RMS: സൈനുസോയ്ഡൽ അല്ലാത്ത തരംഗരൂപങ്ങൾക്ക് കൃത്യമായ റീഡിംഗുകൾ നൽകുന്നു.
• നോൺ-കോൺടാക്റ്റ് വോളിയംtage (NCV) കണ്ടെത്തൽ: എസി വോള്യം കണ്ടെത്തുന്നുtagശാരീരിക സമ്പർക്കം ഇല്ലാതെ.
• Phase Sequence Test: Identifies live and phase wires.
• ബാക്ക്ലൈറ്റും ഫ്ലാഷ്ലൈറ്റും: കുറഞ്ഞ വെളിച്ചത്തിൽ ദൃശ്യപരത വർദ്ധിപ്പിക്കുന്നു.
• ഡാറ്റ ഹോൾഡ്: ഡിസ്പ്ലേയിലെ നിലവിലെ റീഡിംഗ് മരവിപ്പിക്കുന്നു.
• ഓട്ടോ പവർ ഓഫ്: ബാറ്ററി ലൈഫ് സംരക്ഷിക്കുന്നു.
• കുറഞ്ഞ ബാറ്ററി സൂചകം: Alerts when battery replacement is needed.

സജ്ജമാക്കുക

ബാറ്ററി ഇൻസ്റ്റാളേഷൻ

1. മൾട്ടിമീറ്ററിന്റെ പിൻഭാഗത്ത് ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ കണ്ടെത്തുക.
2. ബാറ്ററി കമ്പാർട്ട്മെന്റ് തുറക്കാൻ ഒരു സ്ക്രൂഡ്രൈവർ ഉപയോഗിക്കുക.
3. ശരിയായ പോളാരിറ്റി (+/-) ഉറപ്പാക്കിക്കൊണ്ട് രണ്ട് AAA ബാറ്ററികൾ ഇടുക.
4. ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ മാറ്റി സ്ക്രൂ ഉപയോഗിച്ച് സുരക്ഷിതമാക്കുക.

Note: The device will display a low battery indicator when batteries need replacement.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

പവർ ഓൺ/ഓഫ്

അമർത്തുക പവർ ബട്ടൺ () to turn the multimeter on or off. The device will automatically power off after a period of inactivity to conserve battery.

Smart Automatic Mode

The KM201 features a smart automatic mode that simplifies measurements. When powered on, the multimeter defaults to this mode, indicated by "Auto" on the display. In this mode, the device automatically detects and measures AC/DC voltage, പ്രതിരോധം, തുടർച്ച.

ചിത്രം 2: The multimeter display indicating "Auto" mode, ready for automatic measurement.

വാല്യംtage Test (AC/DC)

In Smart Automatic Mode, connect the test leads to the circuit or component you wish to measure. The multimeter will automatically detect and display the AC or DC voltage.

1. Ensure the test leads are securely plugged into the COM and INPUT jacks.
2. Touch the red probe to the positive terminal or live wire and the black probe to the negative terminal or neutral/ground wire.
3. വാല്യം വായിക്കുകtagഡിസ്പ്ലേയിലെ ഇ മൂല്യം.

ചിത്രം 3: DC വോളിയം അളക്കുന്നുtage on a car battery using the KM201 multimeter.

പ്രതിരോധവും തുടർച്ച പരിശോധനയും

In Smart Automatic Mode, the multimeter will automatically switch to resistance or continuity measurement when connected to a non-powered circuit.

1. ടെസ്റ്റ് ലീഡുകൾ ബന്ധിപ്പിക്കുന്നതിന് മുമ്പ് സർക്യൂട്ട് ഡീ-എനർജൈസ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
2. Connect the test leads across the component or circuit path.
3. For continuity, if the resistance is less than approximately 50 ohms, the screen will turn green and a beeping sound will indicate continuity.
4. For resistance, the display will show the resistance value in ohms (Ω), kilohms (kΩ), or megohms (MΩ).

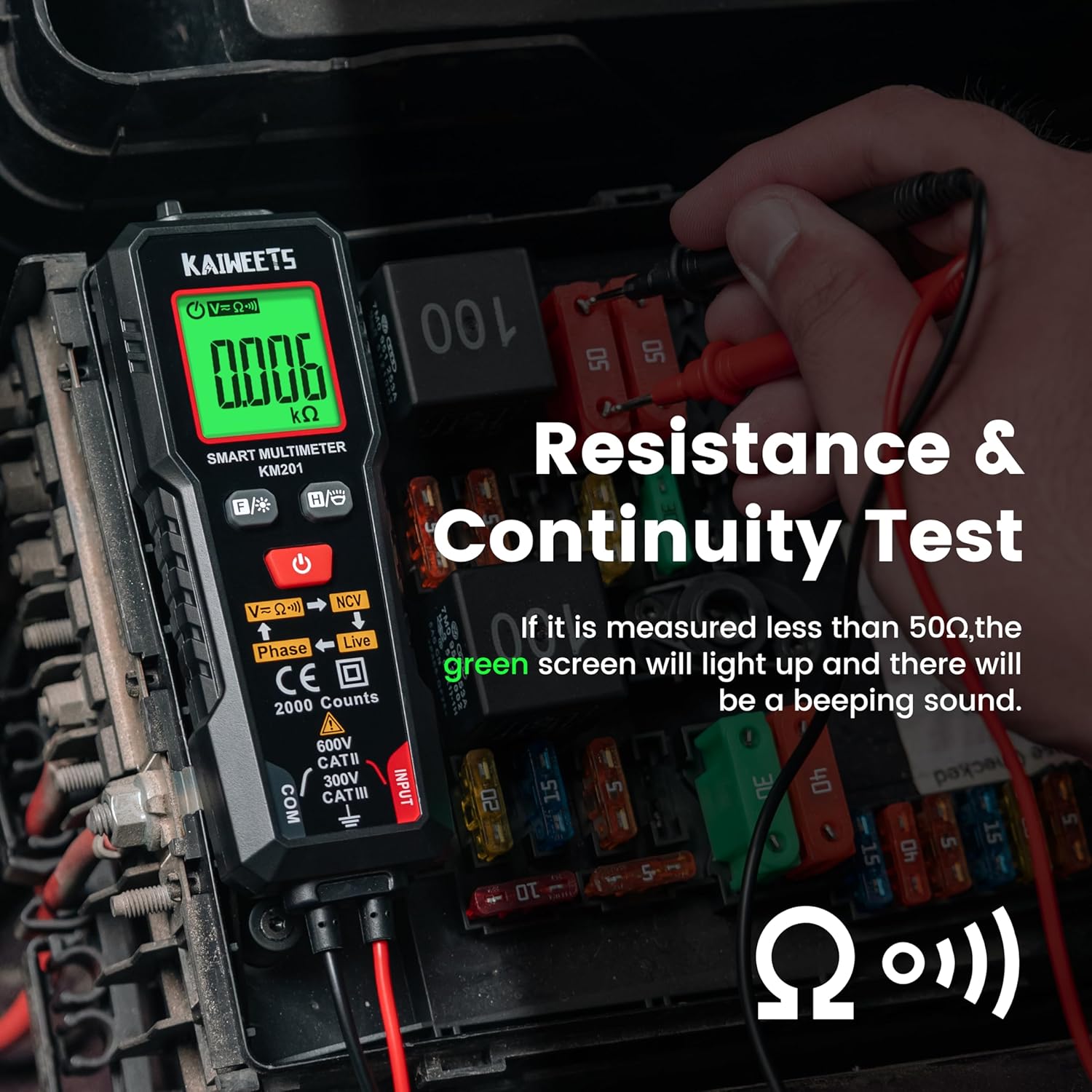

ചിത്രം 4: Performing a resistance and continuity test on electrical components within a fuse box.

നോൺ-കോൺടാക്റ്റ് വോളിയംtagഇ (NCV) കണ്ടെത്തൽ

എൻ‌സി‌വി ഫംഗ്ഷൻ എസി വോളിയം സുരക്ഷിതമായി കണ്ടെത്താൻ അനുവദിക്കുന്നുtage without direct contact with conductors.

1. അമർത്തുക NCV ബട്ടൺ (labeled V=K))) NCV) to activate NCV mode.
2. Move the top tip of the multimeter close to the wire or outlet.
3. എസി വോള്യം ആണെങ്കിൽtage is detected, the screen will display red, show "-H", and emit a rapid beeping sound, indicating the presence of live voltage.

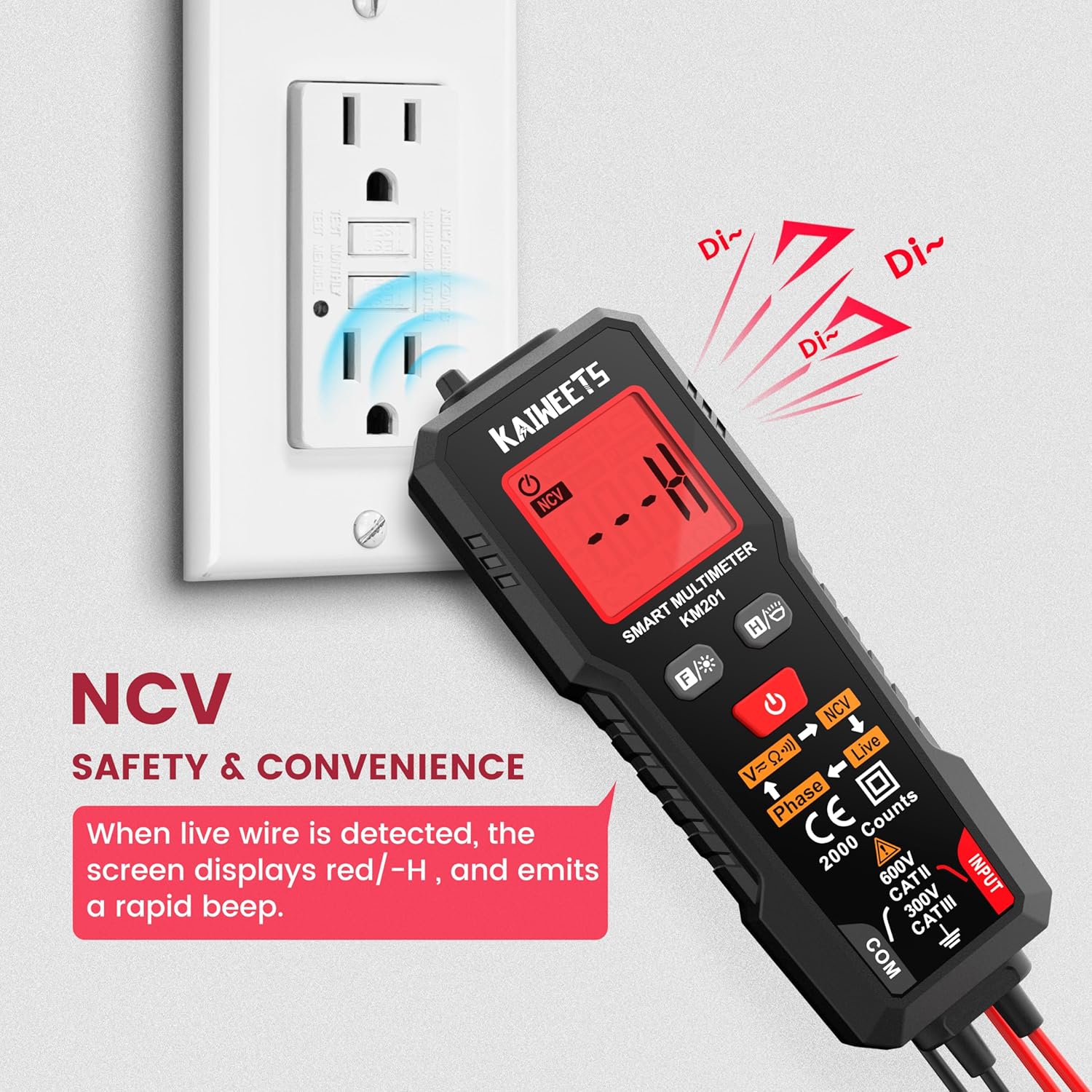

ചിത്രം 5: Using the NCV function to detect live voltage in an electrical outlet, indicated by a red screen and audible alarm.

ഫേസ് ടെസ്റ്റ്

The phase test helps identify live and phase wires.

1. അമർത്തുക ഘട്ട ബട്ടൺ (labeled Phase ← Live) to activate the phase test mode.
2. Touch the red probe to the wire you want to test.
3. The display will indicate "Phase" or "Live" to identify the wire type.

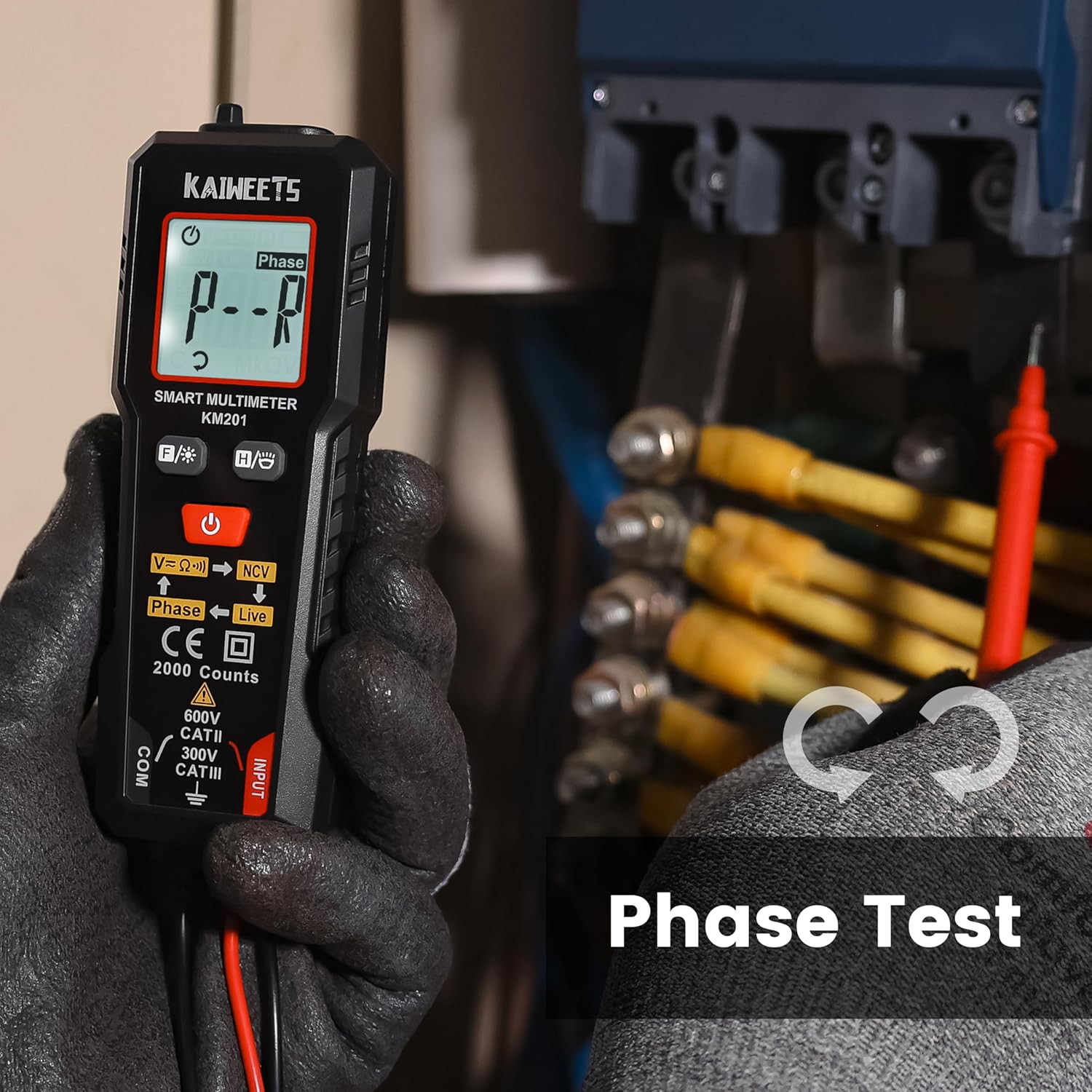

ചിത്രം 6: Performing a phase test on electrical wiring to identify live conductors.

ബാക്ക്‌ലൈറ്റും ടോർച്ചും

The KM201 includes a backlight for the display and a built-in flashlight for improved visibility in dark environments.

• അമർത്തുക ബാക്ക്‌ലൈറ്റ്/ഫ്ലാഷ്‌ലൈറ്റ് ബട്ടൺ () to toggle the display backlight.
• അമർത്തിപ്പിടിക്കുക ബാക്ക്‌ലൈറ്റ്/ഫ്ലാഷ്‌ലൈറ്റ് ബട്ടൺ to turn the flashlight on or off.

ചിത്രം 7: The KM201 multimeter with its display backlight and integrated flashlight active, illuminating wires in a dark space.

മെയിൻ്റനൻസ്

വൃത്തിയാക്കൽ

മൾട്ടിമീറ്റർ c തുടയ്ക്കുകasinപരസ്യത്തോടുകൂടിയ ജിamp cloth and mild detergent. Do not use abrasive cleaners or solvents. Ensure the device is dry before storage or use.

ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ

When the low battery indicator appears on the display, replace the batteries as described in the "Battery Installation" section. Always use two new AAA batteries of the same type.

സംഭരണം

If the multimeter will not be used for an extended period, remove the batteries to prevent leakage. Store the device in a cool, dry place, away from direct sunlight and extreme temperatures.

ട്രബിൾഷൂട്ടിംഗ്

സ്പെസിഫിക്കേഷനുകൾ

വാറൻ്റിയും പിന്തുണയും

KAIWEETS provides a 36 മാസത്തെ സർവീസ് വാറന്റി ഒപ്പം ആജീവനാന്ത സാങ്കേതിക പിന്തുണ for the KM201 Smart Digital Multimeter. For any inquiries, technical assistance, or warranty claims, please contact KAIWEETS customer service through their official channels.
