1. ആമുഖം
This user manual provides detailed instructions for the safe and efficient operation of your HTRC P20 PRO 12V/24V 20A Smart Battery Charger. Please read this manual thoroughly before first use and keep it for future reference. The HTRC P20 PRO is designed for charging various battery types, including LiFePo4, Lithium, and Lead-acid (AGM, Calcium, GEL, MF, EFB, SLA, VRLA, WET) batteries, making it suitable for cars, motorcycles, boats, lawnmowers, and more.
2 സുരക്ഷാ വിവരങ്ങൾ
വൈദ്യുത ഉപകരണങ്ങൾ പ്രവർത്തിപ്പിക്കുമ്പോൾ എപ്പോഴും സുരക്ഷയ്ക്ക് മുൻഗണന നൽകുക. ഈ നിർദ്ദേശങ്ങൾ പാലിക്കുന്നതിൽ പരാജയപ്പെടുന്നത് വൈദ്യുതാഘാതം, തീപിടുത്തം അല്ലെങ്കിൽ ഗുരുതരമായ പരിക്കിന് കാരണമായേക്കാം.
- ചാർജർ ഉപയോഗിക്കുന്നതിന് മുമ്പ് എല്ലാ നിർദ്ദേശങ്ങളും വായിക്കുക.
- നന്നായി വായുസഞ്ചാരമുള്ള സ്ഥലത്ത് ചാർജർ ഉപയോഗിക്കുക.
- ചാർജർ മഴയിലോ നനഞ്ഞ അവസ്ഥയിലോ വെക്കരുത്.
- ബാറ്ററി കണക്ഷനുകൾ ഉണ്ടാക്കുന്നതിനോ വിച്ഛേദിക്കുന്നതിനോ മുമ്പ് ചാർജർ പവർ സപ്ലൈയിൽ നിന്ന് വിച്ഛേദിക്കപ്പെട്ടുവെന്ന് ഉറപ്പാക്കുക.
- Avoid sparks and flames near the battery. Batteries can produce explosive gases.
- ബാറ്ററികളുമായി പ്രവർത്തിക്കുമ്പോൾ കണ്ണ് സംരക്ഷണവും സംരക്ഷണ വസ്ത്രവും ധരിക്കുക.
- കുട്ടികൾക്ക് ലഭ്യമാകാതെ സൂക്ഷിക്കുക.
- ശീതീകരിച്ച ബാറ്ററികൾ ചാർജ് ചെയ്യരുത്.
- ചാർജർ വീഴുകയോ കേടുപാടുകൾ സംഭവിക്കുകയോ ചെയ്താൽ അത് ഉപയോഗിക്കരുത്.
3. പാക്കേജ് ഉള്ളടക്കം
പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:
- 1 x HTRC P20 PRO 12V/24V 20A Smart Battery Charger
- 1 x AC Power Cable (1.6m)
- 1 x Clamp കേബിൾ (1മീ.)
- 1 x ഉപയോക്തൃ മാനുവൽ
Image: The HTRC P20 PRO Smart Battery Charger, showing the main unit, battery clamps, and power cable.
4. ഉൽപ്പന്ന സവിശേഷതകൾ
- വിശാലമായ അനുയോജ്യത: Supports 12V/24V LiFePo4, Lithium, and Lead-acid batteries (AGM, Calcium, GEL, MF, EFB, SLA, VRLA, WET).
- സ്മാർട്ട് 9-എസ്tage Automatic Charging: s വഴി ബാറ്ററി പവർ കൃത്യമായും സൌമ്യമായും ഒപ്റ്റിമൈസ് ചെയ്യുന്നുtages like desulfation, soft start, bulk charging, absorption, trickle charge, battery test, recondition, float & maintenance, and small current maintenance.
- റിപ്പയർ മോഡ്: Designed to repair and activate old and weak batteries.
- ഒന്നിലധികം സുരക്ഷാ പരിരക്ഷകൾ: Includes spark-proof, short-circuit, reverse polarity, undervoltagഇ, ഓവർ വോൾtage, overcurrent, and overheat protection. Features a flame-retardant casing and robust cables.
- One-Button Operation with LCD Display: ബാറ്ററി വോളിയം യാന്ത്രികമായി കണ്ടെത്തുന്നുtage (12V/24V) and allows switching between 4 charging modes (Low 3A, Medium 10A, High 20A, Repair) with a single button. The LCD displays battery voltage, charging current, charging temperature, battery full status, and more.
- താപനില നഷ്ടപരിഹാരം: ആംബിയന്റ് താപനിലയെ അടിസ്ഥാനമാക്കി ചാർജിംഗ് പവർ യാന്ത്രികമായി ക്രമീകരിക്കുന്നു.
- പോർട്ടബിൾ ഡിസൈൻ: Features a foldable handle for easy carrying and integrated storage for clips and harness to prevent clutter.
Image: Automatic identification of 12V/24V and compatible battery types including Lithium, LiFePO4, and Lead-acid.
Image: Display illustrating the three selectable current speeds (3A, 10A, 20A) and the repair mode.
Image: Icons depicting the charger's safety features: Winter/Summer mode, Repair, Short circuit protection, Overcurrent protection, Overvoltage protection, Reverse protection, Intelligent detection, and Cooling function.
Image: Close-up of the large LCD display showing charge current, charge voltagഇ, ബാറ്ററി വോള്യംtage, charge quantity, inside temperature, battery full status, standby, and end of repair process.

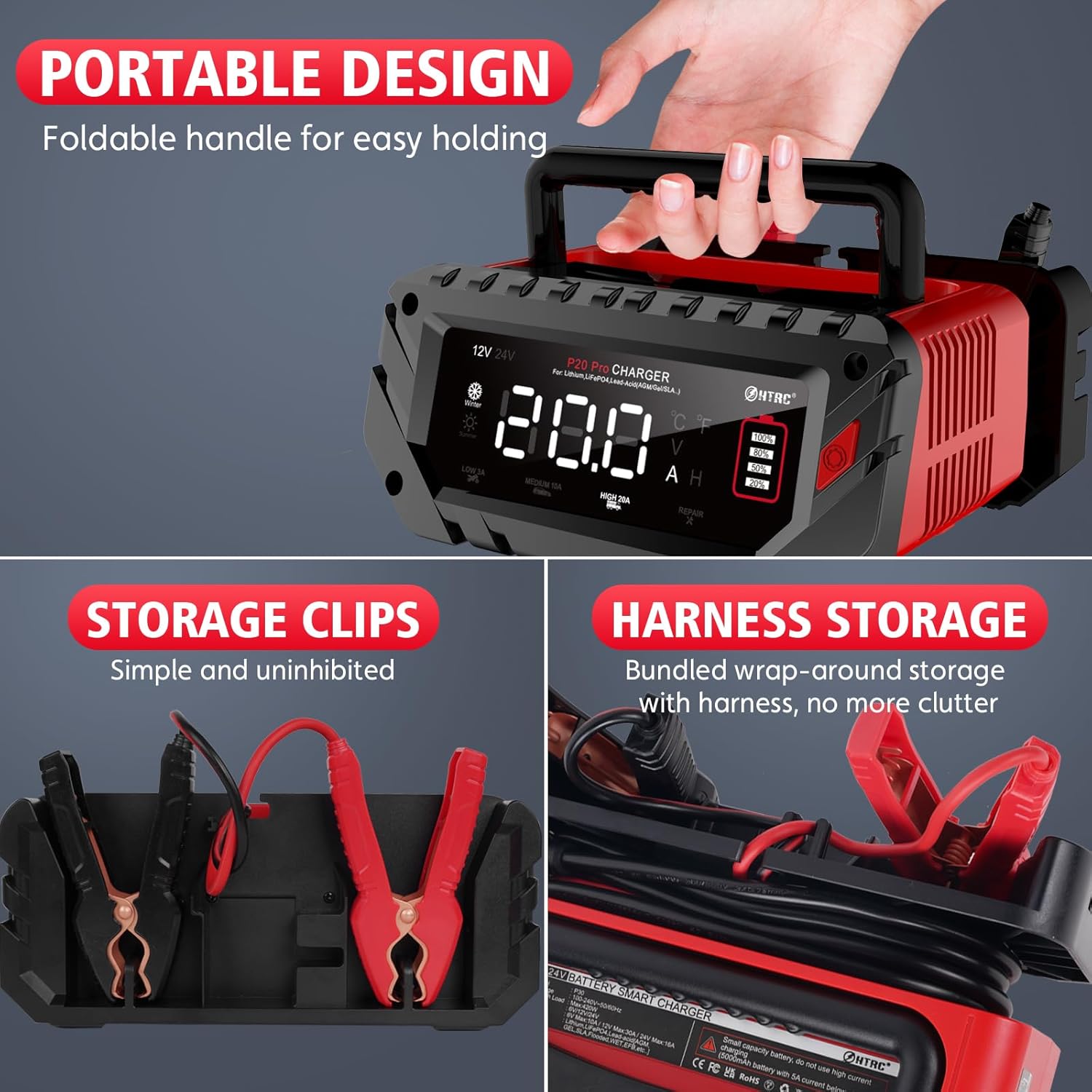

Image: Demonstrates the portable design with a foldable handle, dedicated storage clips for battery clamps, and integrated harness storage to keep cables tidy.
5. സജ്ജീകരണം
Follow these steps to set up your HTRC P20 PRO charger:
- അൺപാക്ക്: പാക്കേജിംഗിൽ നിന്ന് ചാർജറും എല്ലാ അനുബന്ധ ഉപകരണങ്ങളും ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക.
- പരിശോധിക്കുക: Check the charger and cables for any signs of damage. Do not use if damaged.
- വെൻ്റിലേഷൻ: Place the charger in a well-ventilated area, away from direct sunlight, heat sources, and moisture.
- ബാറ്ററി Cl കണക്റ്റ് ചെയ്യുകamps:
- Connect the RED (+) clamp ബാറ്ററിയുടെ പോസിറ്റീവ് ടെർമിനലിലേക്ക്.
- Connect the BLACK (-) clamp ബാറ്ററിയുടെ നെഗറ്റീവ് ടെർമിനലിലേക്ക്.
- Ensure connections are secure and clean.
- പവറിലേക്ക് ബന്ധിപ്പിക്കുക: Plug the AC power cable into a standard electrical outlet. The charger will power on and display battery information.
Image: A person connecting the HTRC P20 PRO charger to a car battery under the hood, demonstrating the connection process.
6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The HTRC P20 PRO features intelligent charging and simple operation.
6.1 ഓട്ടോമാറ്റിക് ബാറ്ററി ഡിറ്റക്ഷൻ
Upon connection, the charger automatically detects whether the battery is 12V or 24V and displays the current battery voltagഎൽസിഡി സ്ക്രീനിൽ ഇ.
6.2 Charging Modes Selection
Press the "Mode" button (usually indicated by a power symbol or 'M' on the charger) to cycle through the available charging modes:
- കുറഞ്ഞ 3A: Suitable for small batteries, such as those found in motorcycles.
- മീഡിയം 10A: സാധാരണ കാർ ബാറ്ററികൾക്ക് അനുയോജ്യം.
- ഉയർന്ന 20A: For faster charging of larger vehicle batteries.
- റിപ്പയർ മോഡ്: Used for desulfation and reconditioning of old or deeply discharged batteries.
The selected mode will be indicated on the LCD display.
6.3 9-എസ്tage Smart Charging Process
The charger employs an advanced 9-stage charging process to ensure optimal battery health and charge efficiency:
- ബാറ്ററി ഡീസൾഫേഷൻ: Removes lead sulfate that may have built up on the plates, restoring battery capacity.
- സോഫ്റ്റ് സ്റ്റാർട്ട് ചാർജിംഗ്: പ്രത്യേകിച്ച് ആഴത്തിൽ ഡിസ്ചാർജ് ചെയ്ത ബാറ്ററികൾക്ക്, കേടുപാടുകൾ തടയാൻ ബാറ്ററിയിലേക്ക് സൌമ്യമായി കറന്റ് നൽകുക.
- ബൾക്ക് ചാർജിംഗ്: Charges the battery at its maximum rate until it reaches approximately 80% capacity.
- അബ്സോർപ്ഷൻ ചാർജിംഗ്: Charges at a decreasing current to bring the battery to 100% capacity.
- ട്രിക്കിൾ ചാർജ്: Maintains the battery at full charge with a small current.
- ബാറ്ററി ടെസ്റ്റ്: Checks the battery's condition to ensure it can hold a charge.
- റീകണ്ടീഷൻ ചാർജിംഗ്: Applies a higher voltage to recondition and equalize cells, particularly for lead-acid batteries.
- ഫ്ലോട്ട് & മെയിന്റനൻസ് ചാർജിംഗ്: ബാറ്ററി ഒപ്റ്റിമൽ വോള്യത്തിൽ നിലനിർത്തുന്നുtagദീർഘകാല സംഭരണത്തിനായി.
- ചാർജിംഗ് നിലനിർത്താൻ ചെറിയ കറന്റ്: Provides a minimal current to ensure the battery remains fully charged without overcharging.
Image: A detailed diagram showing the nine stages of the smart charging process, optimizing battery power precisely and gently.
6.4 Winter/Summer Mode
The charger automatically adjusts its charging parameters based on the ambient temperature. This ensures optimal charging performance in both cold (winter) and warm (summer) conditions.
Image: Visual representation of the charger's automatic temperature compensation, adapting charging for winter (cold) and summer (hot) environments.
6.5 Charging Completion
The LCD display will indicate "FUL" or "End" when the charging process is complete. Disconnect the charger from the AC power outlet first, then disconnect the battery clamps (black negative first, then red positive).
7. പരിപാലനം
Proper maintenance ensures the longevity and performance of your charger.
- വൃത്തിയാക്കൽ: ചാർജർ തുടയ്ക്കുക casinമൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിച്ച് വൃത്തിയാക്കുക. അബ്രാസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
- കേബിൾ പരിശോധന: പവർ കേബിളും ബാറ്ററി ക്ലീനറും പതിവായി പരിശോധിക്കുക.ampകേടുപാടുകൾ, ഉരച്ചിൽ അല്ലെങ്കിൽ നാശത്തിന്റെ ഏതെങ്കിലും ലക്ഷണങ്ങൾക്കായി समाना. ആവശ്യമെങ്കിൽ മാറ്റിസ്ഥാപിക്കുക.
- സംഭരണം: Store the charger in a cool, dry place when not in use. Utilize the integrated storage clips and harness wrap-around feature to keep cables tidy and prevent damage.
- ബാറ്ററി ടെർമിനലുകൾ: Keep battery terminals clean and free of corrosion for optimal connection.
8. പ്രശ്നപരിഹാരം
If you encounter issues with your HTRC P20 PRO charger, refer to the following common problems and solutions:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ചാർജർ ഓണാകുന്നില്ല. | No power from outlet; loose connection; damaged cable. | Check power outlet; ensure all connections are secure; inspect power cable for damage. |
| ചാർജർ ബാറ്ററി ചാർജ് ചെയ്യുന്നില്ല. | Incorrect battery connection; battery too deeply discharged; battery faulty. | Verify correct polarity (+ to +, - to -); try Repair Mode for deeply discharged batteries; test battery with a different device. |
| Error message on LCD. | Reverse polarity; short circuit; overvoltage/undervoltage. | Disconnect and re-connect correctly; check for short circuits; ensure battery voltage is within charger's range. |
| ചാർജർ ചൂടാകുന്നു. | Normal during high current charging; poor ventilation. | Ensure adequate ventilation around the charger. If excessively hot or smoking, disconnect immediately. |
ഈ പരിഹാരങ്ങൾ പരീക്ഷിച്ചതിന് ശേഷവും പ്രശ്നം നിലനിൽക്കുകയാണെങ്കിൽ, ദയവായി HTRC ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുക.
9 സ്പെസിഫിക്കേഷനുകൾ
| പരാമീറ്റർ | മൂല്യം |
|---|---|
| ബ്രാൻഡ് | എച്ച്.ടി.ആർ.സി |
| മോഡൽ നമ്പർ | പി 20 പ്രോ |
| ഇൻപുട്ട് വോളിയംtage | 100-240V AC |
| Putട്ട്പുട്ട് വോളിയംtage | 12V / 24V DC (Auto-detection) |
| പരമാവധി put ട്ട്പുട്ട് കറന്റ് | 20A (12V), 10A (24V) |
| ഇൻപുട്ട് പവർ (പരമാവധി) | 220W |
| അളവുകൾ (L x W x H) | 18.5 x 22 x 9.5 സെ.മീ (ഏകദേശം) |
| പിന്തുണയ്ക്കുന്ന ബാറ്ററി തരങ്ങൾ | LiFePo4, Lithium, Lead-acid (AGM, Calcium, GEL, MF, EFB, SLA, VRLA, WET) |
| സുരക്ഷാ സർട്ടിഫിക്കേഷനുകൾ | CE |
10. വാറൻ്റിയും പിന്തുണയും
HTRC products are designed for reliability and performance. For warranty information or technical support, please refer to the contact details provided with your purchase or visit the official HTRC website. If you have any questions, do not hesitate to contact us.
