ആമുഖം
This manual provides comprehensive instructions for the safe and efficient operation, installation, and maintenance of your Duluth Forge DLS-24R-1 24-Inch Dual Fuel Ventless Fireplace Logs Set. Please read all instructions carefully before installation and use. Retain this manual for future reference.
This ventless gas log set is designed to provide supplemental heat and ambiance. It operates on either natural gas or liquid propane and features a remote control for convenient operation.
സുരക്ഷാ വിവരങ്ങൾ
പൊതു സുരക്ഷാ മുന്നറിയിപ്പുകൾ
- എല്ലാ നിർദ്ദേശങ്ങളും വായിക്കുക: Before installing or operating this appliance, read this entire manual carefully. Failure to follow instructions may result in property damage, bodily injury, or even death.
- പ്രൊഫഷണൽ ഇൻസ്റ്റാളേഷൻ: ഇൻസ്റ്റാളേഷനും സേവനവും ഒരു യോഗ്യതയുള്ള ഇൻസ്റ്റാളർ, സേവന ഏജൻസി അല്ലെങ്കിൽ ഗ്യാസ് വിതരണക്കാരൻ നിർവഹിക്കണം.
- വെന്റിലേഷൻ: This is a vent-free appliance. Adequate ventilation is crucial. Do not obstruct airflow to the unit.
- OXYGEN DEPLETION SENSOR (ODS): This appliance is equipped with an Oxygen Depletion Sensor (ODS) pilot system, which automatically shuts off the appliance if oxygen levels in the room fall below a safe threshold. Do not tamper with or bypass the ODS.
- ഇന്ധന തരം: This unit is designed for use with either Natural Gas or Liquid Propane. Ensure the correct fuel type is used and connections are secure.
- ഇൻഡോർ ഉപയോഗത്തിന് മാത്രം: This appliance is designed for indoor use only. Do not install or use outdoors.
- ക്ലിയറൻസുകൾ: Maintain minimum clearances to combustibles as specified in the installation section.
- കാർബൺ മോണോക്സൈഡ്: Carbon monoxide poisoning can be fatal. Symptoms include headache, dizziness, and nausea. If you suspect carbon monoxide, evacuate the area and call emergency services.
ഉൽപ്പന്നം കഴിഞ്ഞുview
The Duluth Forge DLS-24R-1 Ventless Fireplace Logs Set offers a realistic flame experience with the convenience of gas. It features dual fuel technology, allowing operation with either natural gas or liquid propane.
പ്രധാന സവിശേഷതകൾ:
- Dual Fuel Technology: Operates on Natural Gas or Liquid Propane.
- ഹീറ്റ് ഔട്ട്പുട്ട്: 33,000 BTU, 1,300 ചതുരശ്ര അടി വരെ ചൂടാക്കാൻ കഴിയും.
- Realistic Logs: 9 hand-painted ceramic logs with intricate detailing.
- റിമോട്ട് കൺട്രോൾ: Thermostatic remote control for adjusting heat and turning the unit on/off.
- സുരക്ഷ: Equipped with an Oxygen Depletion Sensor (ODS) and battery-assisted Piezo ignition.
ഉൾപ്പെടുത്തിയ ഘടകങ്ങൾ:
- Gas Burner Chassis
- 9 Hand-Painted Ceramic Logs
- Remote Control and Receiver Box
- AA & AAA Batteries (for remote and ignition)
- Bag of Glowing Ember Material
- ഹാർഡ്വെയർ പായ്ക്ക്
- Damper Clamp
Figure 1: All components included with the Duluth Forge DLS-24R-1 set.
അളവുകൾ:
- ഉൽപ്പന്ന അളവുകൾ: 26.5"D x 14.5"W x 16.5"H
- Minimum Firebox Size Required: 20" H x 28" W in front (23" W at rear) x 15" D
Figure 2: Product dimensions and minimum firebox size.
ഉൽപ്പന്നം കഴിഞ്ഞുview വീഡിയോ:
വീഡിയോ 1: ഔദ്യോഗിക ഉൽപ്പന്നം അവസാനിച്ചുview of the Duluth Forge fireplace logs set, demonstrating its features and appearance.
സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
Proper installation is critical for safe and efficient operation. If you are not familiar with gas appliance installation, consult a qualified professional.
പ്രീ-ഇൻസ്റ്റലേഷൻ ചെക്ക്ലിസ്റ്റ്:
- Verify that your firebox meets the minimum size requirements.
- ഇൻസ്റ്റലേഷൻ സ്ഥലത്ത് ആവശ്യത്തിന് വായുസഞ്ചാരം ഉറപ്പാക്കുക.
- Confirm the gas supply type (Natural Gas or Liquid Propane) matches the unit's configuration.
- Gather necessary tools and additional fittings (e.g., 3/8" flare to pipe fitting, flex pipe) not included with the set.
ഇൻസ്റ്റലേഷൻ ഘട്ടങ്ങൾ:
- ഫയർബോക്സ് തയ്യാറാക്കുക: Ensure the firebox is clean and free of debris. Install the damper clamp to prevent accidental closing of the damper.
- Position the Burner Chassis: Place the gas burner chassis centrally within the firebox.
- ഗ്യാസ് ലൈൻ ബന്ധിപ്പിക്കുക: Connect the gas supply line to the burner chassis. Use appropriate fittings and ensure all connections are leak-tested.
- Install Logs: Carefully arrange the 9 hand-painted ceramic logs onto the grate according to the provided log placement diagram (refer to separate diagram if included, or general guidance for natural appearance).
- Distribute Ember Material: Spread the glowing ember material evenly over the burner pan to enhance the realistic flame effect.
- റിമോട്ട് റിസീവർ ഇൻസ്റ്റാൾ ചെയ്യുക: Connect the remote receiver box to the burner and place it in an accessible but discreet location within the firebox, ensuring it is not exposed to direct flame.
- ബാറ്ററികൾ ചേർക്കുക: Install the required AA and AAA batteries into the remote control and receiver box.
Figure 3: Installed fireplace logs set in a firebox.

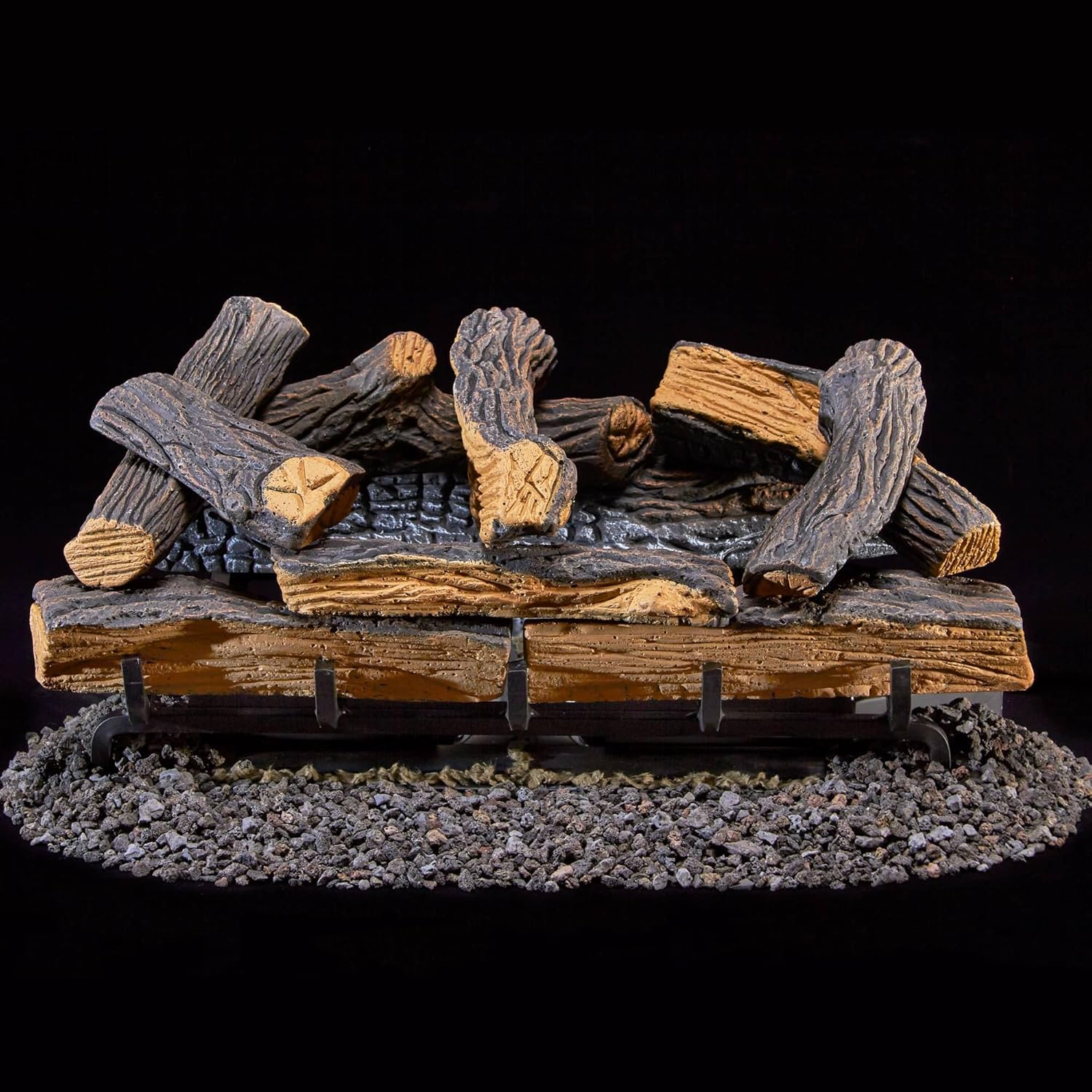

Figure 4: Log placement on the grate.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Your Duluth Forge fireplace logs set is designed for user-friendly operation via the included remote control.
വിദൂര നിയന്ത്രണ പ്രവർത്തനങ്ങൾ:
- ഓൺ/ഓഫ്: Press the 'ON' button to ignite the pilot and main burner. Press 'OFF' to turn off the main burner, leaving the pilot light on.
- വഴികൾ: Toggle between Thermostat Mode and Manual Mode.
- സജ്ജമാക്കുക: In Thermostat Mode, use the 'SET' button to adjust the desired room temperature. The LCD screen displays current room temperature and settings.
The remote control requires 4 AA batteries, and the receiver box requires 2 AAA batteries (all included).

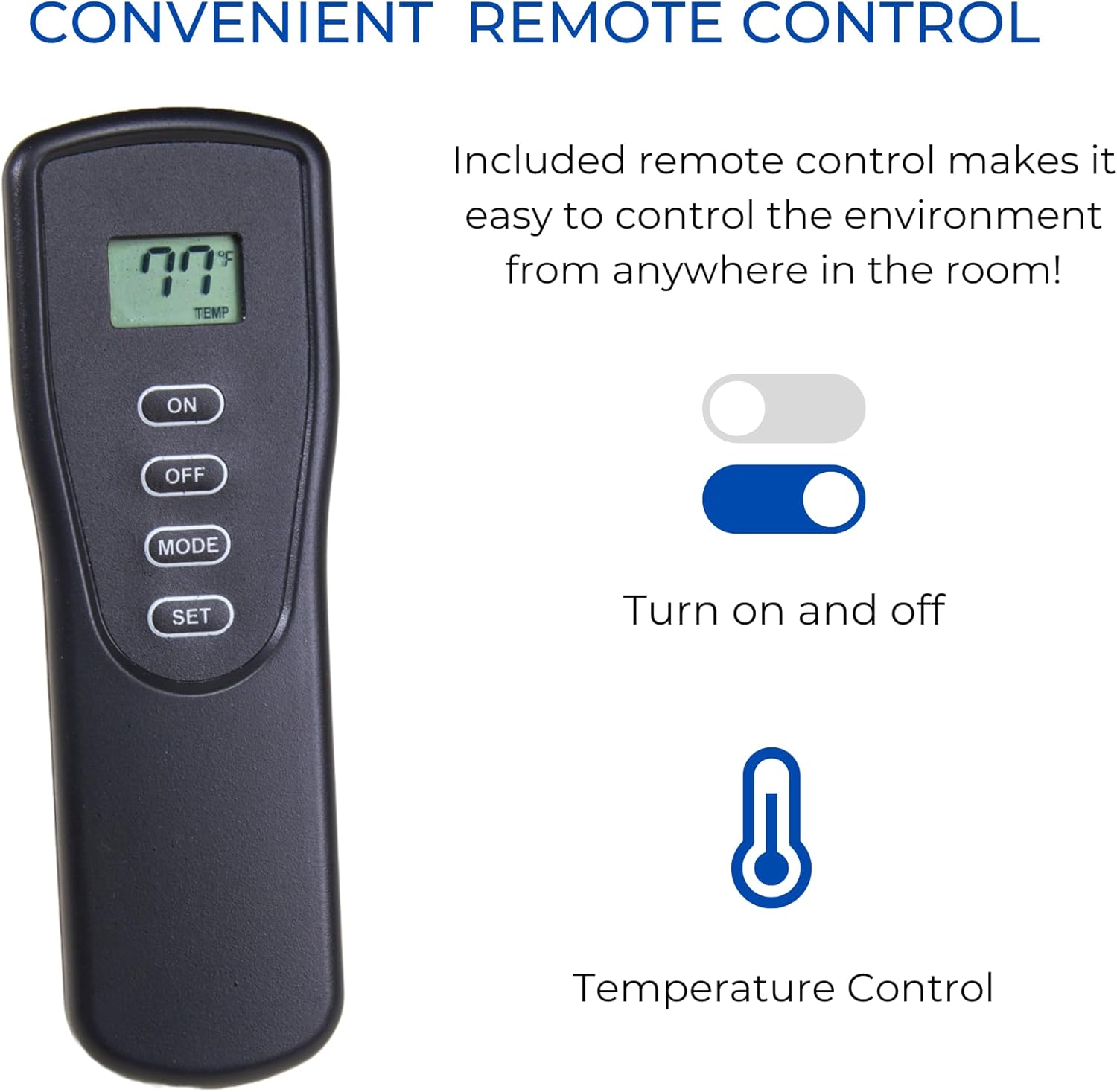

ചിത്രം 5: സൗകര്യപ്രദമായ പ്രവർത്തനത്തിനായി റിമോട്ട് കൺട്രോൾ.
ചിത്രം 6: വിശദമായി view വിദൂര നിയന്ത്രണത്തിന്റെ.
മെയിൻ്റനൻസ്
Regular maintenance ensures the longevity and safe operation of your fireplace logs set. Always turn off the gas supply and allow the unit to cool completely before performing any maintenance.
വൃത്തിയാക്കൽ:
- ലോഗുകൾ: The ceramic logs may accumulate dust or soot. Gently brush them with a soft brush. Do not use abrasive cleaners or water, as this can damage the ceramic material.
- Burner and Pilot: Keep the burner ports and pilot assembly clean. Dust and lint can obstruct gas flow and affect performance. Use a vacuum cleaner with a soft brush attachment or compressed air to remove debris.
- Ember Material: Periodically check the glowing ember material. Replace if it appears worn or no longer glows effectively.
വാർഷിക പരിശോധന:
It is recommended to have a qualified service technician inspect your appliance annually to ensure all components are functioning correctly and safely.
ട്രബിൾഷൂട്ടിംഗ്
ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുന്നതിന് മുമ്പ്, വീണ്ടുംview ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| Unit does not ignite. | No gas supply; Pilot light not lit; Low batteries in remote/receiver. | Ensure gas valve is open; Follow pilot lighting instructions; Replace batteries. |
| പൈലറ്റ് ലൈറ്റ് അണഞ്ഞു. | Insufficient oxygen (ODS activation); Drafts; Dirty pilot assembly. | Increase ventilation; Block drafts; Clean pilot assembly. |
| പ്രവർത്തന സമയത്ത് അസാധാരണമായ ദുർഗന്ധം. | Initial burn-off of manufacturing oils; Gas leak. | Initial odor should dissipate after a few hours of use. If odor persists or is strong, turn off gas and call a professional. |
| Flames are not realistic or too blue. | Incorrect log placement; Dirty burner ports. | Adjust log placement as per diagram; Clean burner ports. |
For issues not listed or if solutions do not resolve the problem, contact a qualified service technician or Duluth Forge customer support.
സ്പെസിഫിക്കേഷനുകൾ
- മോഡൽ: DLS-24R-1
- ബ്രാൻഡ്: ദുലുത്ത് ഫോർജ്
- ഊർജ്ജ സ്രോതസ്സ്: പ്രകൃതിവാതകം അല്ലെങ്കിൽ ദ്രാവക പ്രൊപ്പെയ്ൻ
- ഹീറ്റ് ഔട്ട്പുട്ട്: 33,000 ബി.ടി.യു
- ചൂടാക്കൽ കവറേജ്: 1,300 ചതുരശ്ര അടി വരെ
- ഉൽപ്പന്ന അളവുകൾ: 26.5"D x 14.5"W x 16.5"H
- Minimum Firebox Size: 20" H x 28" W in front (23" W at rear) x 15" D
- മെറ്റീരിയൽ: Ceramic (logs), Metal (chassis)
- വെന്റിലേഷൻ തരം: വെന്റ് ഫ്രീ
- ജ്വലനം: Battery Assisted Piezo
- നിയന്ത്രണം: Remote Control (Thermostatic/Manual)
- ഇനത്തിൻ്റെ ഭാരം: 28.2 പൗണ്ട്
വാറൻ്റിയും പിന്തുണയും
പരിമിത വാറൻ്റി:
This Duluth Forge product comes with a limited warranty. Please refer to the warranty card included in your product packaging for specific terms, conditions, and duration of coverage. Keep your proof of purchase for warranty claims.
ഉപഭോക്തൃ പിന്തുണ:
For technical assistance, troubleshooting, or warranty inquiries, please contact Duluth Forge customer support. Contact information can typically be found on the product packaging or the official Duluth Forge website. When contacting support, please have your model number (DLS-24R-1) and purchase date available.
